Trojcestný ventil na vykurovanie: účel, zariadenie,

Pre inštaláciu vykurovacích systémov sa používajú rôzne ventily a regulačné ventily a pre úspešnú montáž inštalačných zariadení vlastnými rukami je potrebné ich pochopiť. Chceme zvážiť jeden z najfunkčnejších typov takýchto ventilov - trojcestný ventil.

Multiport žeriavy

zariadenie

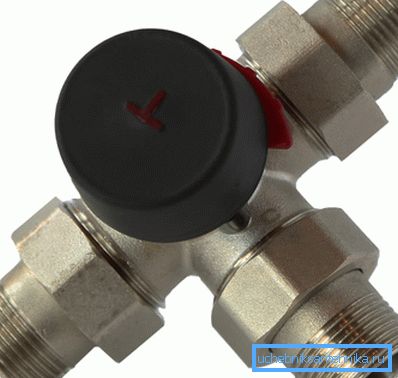

Trojcestný ventil je vetvenie rúr v tvare T s uzamykacím a nastavovacím mechanizmom. Prístroj má dva vstupy a jeden výstup a ak ho zapnete naopak - jeden vstup a dva výstupy.

Vstupné vstupy sú označené písmenami A a B a výstupom - AB.

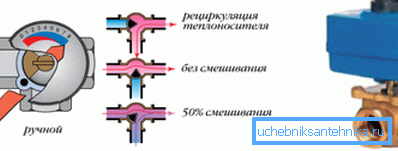

Blokovací mechanizmus má tri polohy (tri otáčky):

1. V prvej polohe vstupuje voda do vstupu A a vyteká z výstupu AB, zatiaľ čo vstup B je úplne zablokovaný;
2. V druhej polohe sa voda pohybuje od vstupu B do výstupu AB a vstup A je úplne zablokovaný;
3. V tretej polohe voda prúdi do oboch vstupov A a B a na výstupe AB dostaneme zmes dvoch prúdov.

Venujte pozornosť! Uvedené ustanovenia sú spravodlivé pre úpravu modelov. Výrobky určené len na spínacie toky nemajú tretiu polohu.

Blokovací mechanizmus môže byť usporiadaný rôznymi spôsobmi:

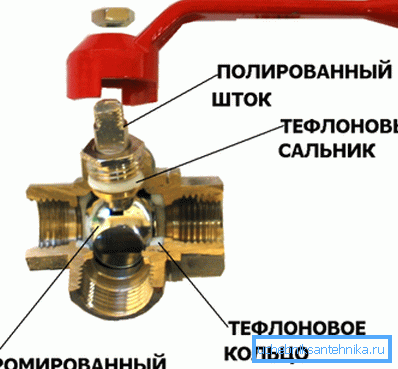

• BALL. Navrhnuté na prepínanie vlákien prekrytím jedného z kanálov. Ak je nastavenie zlé;

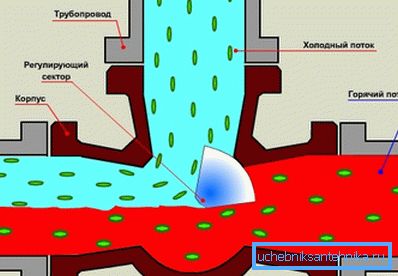

• otáčavý. Používa sa na nastavenie, pretože umožňuje hladko otvárať a zatvárať kanál;

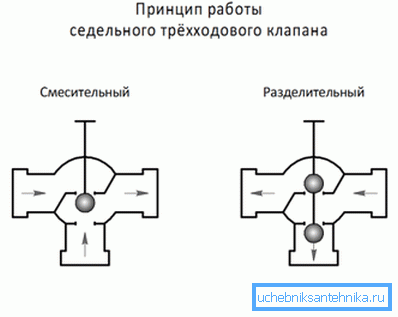

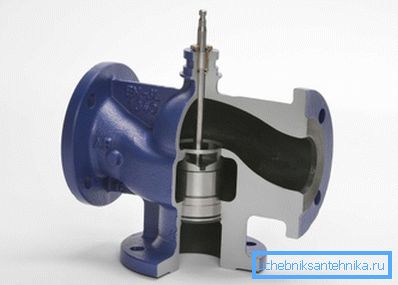

• sedlo. Môže mať obojstranný a nastavovací dizajn.

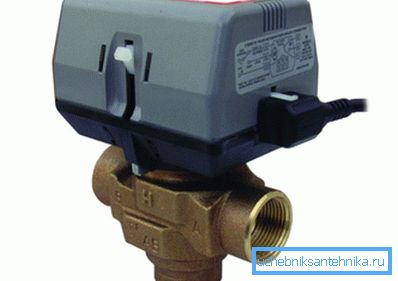

Mechanizmus sa ovláda ručne pomocou rukoväte (ručným kolesom) alebo pomocou elektrického pohonu. Sériovo vybavené servopohony môžu byť zabudované do systémov s automatickým riadením.

Venujte pozornosť! Napriek takej dôležitej funkcionalite a určitému nevyhnutnosti je dizajn zariadenia pomerne jednoduchý a preto jeho cena je nízka.

Účel a funkcie

Trojcestný ventil môže vykonávať tri funkcie:

1. Miešanie prietoku chladiacej kvapaliny. Používa sa, keď je potrebné miešať spätný tok do prívodu na zníženie teploty prívodu na nízkoteplotné okruhy alebo na nastavenie výkonu vykurovacích telies bez zmeny chodu kotla;
2. Rozdelenie jedného prúdu na dva kanály. Používa sa na vypustenie vykurovacej chladiacej kvapaliny do systému horúcej vody alebo zásobníka, kotla atď.
3. Prepnutie smeru chladiacej kvapaliny. Používa sa v prípade, že viaceré zariadenia pracujú spoločne v tom istom systéme, ako aj prepnutie obvodu do režimu recirkulácie.

Vezmite do úvahy jeden z najčastejších prípadov: vykurovací kotol je pripojený na vedenie vykurovacieho telesa a vykurovaný podlahový kolektor. Ako je známe, nosič tepla pre radiátory má teplotu približne 70 až 95 stupňov, zatiaľ čo nosič tepla pre systém teplých podláh by nemal zahriať nad 40 až 50 stupňov.

Ak znížime teplotu chladiacej kvapaliny, potom radiátory nefungujú normálne a dom bude chladný. Ak dodáme vriacu vodu na teplú podlahu, bude to nepríjemné chodiť na podlahu. Čo máme robiť?

Tu je praktický trojcestný ventil. Vratné potrubie je spojené s napájaním kolektora teplého podlahového bypassu s trojcestným ventilom, ktorý je nastavený na zmiešavací režim.

V dôsledku toho sa chladiaci prúd z vratného prúdu zmieša s prúdom horúcej vody a teplota výsledného prúdu sa spriemeruje na 40 až 50 stupňov, ktoré potrebujeme. Podľa potreby nastavením polohy klapky môžete zvýšiť alebo znížiť teplotu v obryse podlahy.

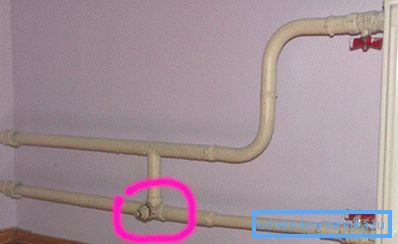

Ďalším príkladom je pripojenie chladiča cez obtok takým istým spôsobom. Keď je batéria v zmiešavacej polohe, teplota chladiča je nižšia ako teplota chladiacej kvapaliny prúdiacej z kotla, zatiaľ čo ostatné zariadenia získavajú menej chladenú vodu.

Ak prepne rukoväť a vypne obtok, potom bude radiátor pracovať na plnú kapacitu. Ak potrebujeme zariadenie vypnúť, jednoducho vložíme ventil do režimu vypnutia a necháme otvorený bypass a uzatvoríme uzatvárací ventil na prívode chladiča. Potom chladiaca kvapalina cirkuluje okolo tejto batérie.

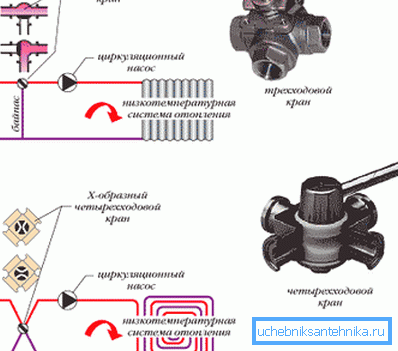

  Venujte pozornosť! Je možné použiť štvorcestný ventil, ktorý nevyžaduje obtok.

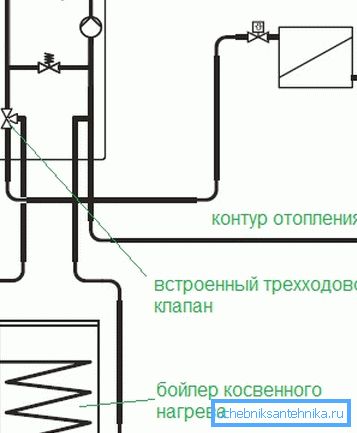

Nakoniec inštrukcia umožňuje použitie viaccestného ventilu vo viackruhových systémoch s paralelnými prevádzkovými kotlami, kotlom a nepriamym vykurovacím kotlom s prívodom vody pre vykurovanie a zásobovanie teplou vodou. Zariadenia umožňujú oddeľovať toky a regulovať ich teplotu, zabezpečujúc spoločnú prevádzku viacerých jednotiek a obvodov.

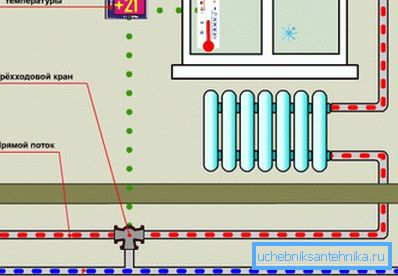

Venujte pozornosť! Ak je k termostatu pripojený ventil so servopohonom, potom keď teplota miestnosti klesne, regulátor dá príkaz k motoru a zatvorí obtok. Po dosiahnutí požadovanej hodnoty sa zariadenie vráti späť do režimu miešania.

záver

Trojcestné ventily umožňujú miešanie, oddeľovanie a spínanie smeru prúdenia v okruhoch vykurovacích systémov. Video vám pomôže vizuálne overiť ich účinnosť a funkčnosť.
