Tlakový pokles v systéme vykurovania: funkcie, hodnoty,

Čo spôsobuje pokles tlaku v systémoch vykurovania a zásobovania vodou? Na čo to je? Ako regulovať rozdiel? Aké sú dôvody, prečo klesá tlak vo vykurovacom systéme? V článku sa budeme snažiť odpovedať na tieto otázky.

funkcie

Po prvé, zistite, prečo vzniká kvapka. Jeho hlavnou funkciou je zabezpečiť obeh chladiacej kvapaliny. Voda sa vždy pohybuje z miesta s vysokým tlakom do miesta, kde je tlak nižší. Čím väčší rozdiel - tým viac rýchlosti.

Užitočné: hydraulický odpor sa zvyšuje s obmedzeným prietokom a stáva sa limitným faktorom.

Okrem toho sa rozdiel umelo vytvára medzi cirkulačnými väzbami na horúcu vodu v jednom závite (napájanie alebo návrat).

Obeh v tomto prípade vykonáva dve funkcie:

1. Poskytuje konzistentne vysokoteplotné ohrievače uterákov, ktorý vo všetkých moderných domoch otvára jeden z pripojených GVS stúpačiek v pároch.
2. Zaručuje rýchlu dodávku teplej vody do mixéra bez ohľadu na denný čas a analýzu vody na stúpačke. V starých domoch bez obehových vločiek musí byť voda ráno dlho vysušená pred ohrevom.

Nakoniec je pokles vytvorený modernými zariadeniami na meranie vody a tepla.

Ako a za čo? Na zodpovedanie tejto otázky musí byť čitateľ odkazovaný na Bernoulliho zákon, podľa ktorého je statický tlak toku nepriamo úmerný rýchlosti jeho pohybu.

To nám dáva príležitosť navrhnúť zariadenie, ktoré zaznamenáva tok vody bez použitia nespoľahlivých obežných kolies:

• Preskočíme prietok cez prierez.
• Tlak zaznamenáme v úzkej časti meradla a v hlavnom potrubí.

Znalosť tlaku a priemerov pomocou elektroniky umožňuje vypočítať v reálnom čase prietok a prietok vody; pri použití snímačov teploty na vstupe a výstupe z vykurovacieho okruhu je ľahké vypočítať množstvo tepla, ktoré zostáva v vykurovacom systéme. Súčasne je spotreba horúcej vody vypočítaná rozdielom prietoku v dodávateľskom a spiatočnom potrubí.

Vytvorte Delta

Ako vzniká diferenciálny tlak?

výťah

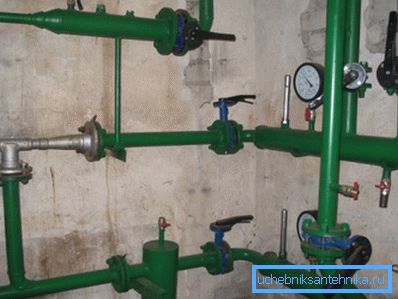

Hlavným prvkom vykurovacieho systému bytového domu je výťahová jednotka. Jeho srdce je samo o sebe výťah - matný liatina potrubie s tromi prírubami a vnutri.Prezhde trysky ako vysvetliť princíp prevádzku výťahu, stojí za zmienku, jeden z problémov, ústredného kúrenia.

Je tu taká vec, ako je teplotný graf - tabuľka závislosti teploty na prívodných a spiatočných trasách na poveternostné podmienky. Dávame z neho krátky výňatok.

Odchýlky hore a dole od grafu sú rovnako nežiaduce. V prvom prípade budú byty studené, v druhej - náklady na energiu v CHP alebo kotolne prudko stúpa.

Súčasne, ako je ľahké si všimnúť, je šírenie medzi prietokom a spätným potrubím dostatočne veľké. Keď je cirkulácia dostatočne pomalá na takú deltu teplôt, teplota ohrievačov bude nerovnomerne rozložená. Obyvatelia bytov, ktorých batérie sú napojené na napájacie potrubia, trpia teplo a majitelia radiátorov na spiatočnej linke zmrazia.

Výťah poskytuje čiastočnú recirkuláciu chladiacej kvapaliny z spätného potrubia. Vstrekovanie tryskou rýchly prúd teplej vody, je plne v súlade so zákonom Bernoulliho vytvára rýchly prúd nízky statický tlak, ktorý čerpá prídavného množstva vody prostredníctvom sania.

Teplota zmesi je výrazne nižšia ako teplota náplne a mierne vyššia ako teplota v spiatočke. Rýchlosť cirkulácie je vysoká a teplotný rozdiel medzi batériami je minimálny.

Udržiavaciu podložku

Toto jednoduché zariadenie je kotúč z ocele s hrúbkou najmenej jedného milimetra s vŕtaným otvorom. Je umiestnená na prírube zostavy výťahu medzi obehovými vložkami. Podložky sú umiestnené na prívodných aj spätných potrubiach.

Dôležité: Pri bežnej prevádzke zostavy výťahu musí byť priemer otvorov prídržných podložiek väčší ako priemer dýzy. Zvyčajne je rozdiel 1-2 milimetre.

Obehové čerpadlo

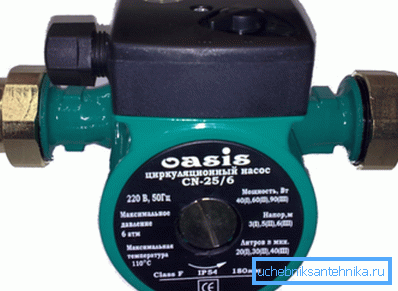

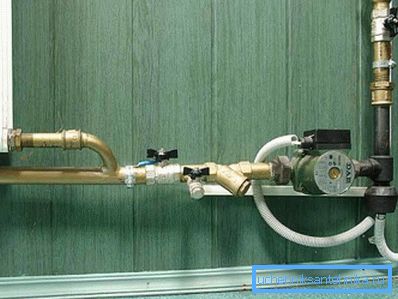

Pri autonómnych vykurovacích systémoch je tlak generovaný jedným alebo viacerými obehovými čerpadlami (podľa počtu nezávislých okruhov). Najbežnejšie zariadenia - s mokrým rotorom - sú konštrukcia so spoločným hriadeľom pre obežné koleso a rotor elektrického motora. Chladiaca kvapalina vykonáva funkcie chladenia a mazania ložísk.

zmysel

Aký je pokles tlaku medzi rôznymi časťami vykurovacieho systému?

• Medzi prívodnými a spätnými vedeniami vykurovacieho vedenia je približne 20-30 metrov alebo 2-3 kgf / cm2.

Odkaz: pretlak v jednej atmosfére zdvihne vodný stĺp do výšky 10 metrov.

• Rozdiel medzi zmesou po výťahu a spiatočke je iba 2 metre alebo 0,2 kgf / cm2.
• Pokles na pridržiavaciu podložku medzi cirkulačnými vložkami výťahovej zostavy len zriedka presahuje 1 meter.
• Tlak generovaný obehovým čerpadlom s vlhkým rotorom sa zvyčajne pohybuje od 2 do 6 metrov (0,2 - 0,6 kgf / cm2).

nastavenie

Ako nastaviť hlavu v zostave výťahu?

Udržiavaciu podložku

Aby sme boli presní, v prípade, že pridržiavacie podložky nevyžaduje žiadnu úpravu tlaku a pravidelnú výmenu podložiek na analogichnuyuiz odieraniu tenkého oceľového plechu v procesnej vode. Ako nahradiť puk vlastnými rukami?

Pokyny sú všeobecne celkom jednoduché:

1. Všetky ventily alebo ventily vo výťahu sa prekrývajú.
2. Otvorené jedným vyklápacím vozidlom na spiatočke a prietokom pre odtokové miesto.
3. Odskrutkujte skrutky na prírube.
4. Namiesto starého podložky je nainštalovaný nový, vybavený dvojicou tesnení - jedna na každej strane.

Tip: pri absencii paronitových podložiek vyrezať zo starého fotoaparátu. Nezabudnite odstrihnúť očko, čo umožní dostať puk do drážky príruby.

1. Skrutky v pároch, krížom. Po stlačení tesniacich matiek sú matice utiahnuté na doraz o nie viac ako pol roka naraz. Ak spěchate, nerovnomerné stlačenie skôr alebo neskôr spôsobí, že tesnenie zvracia tlak na jednej strane príruby.

Vykurovací systém

Rozdiel medzi zmesou a spätným tokom je pravidelne regulovaný výhradne výmenou, varením alebo opracovaním dýzy. Niekedy je však potrebné odstrániť diferenciál bez zastavenia ohrevu (spravidla so závažnými odchýlkami od teplotného grafu na špičke chladného počasia).

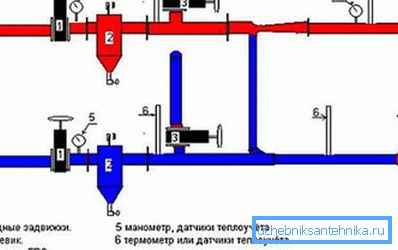

To sa vykonáva nastavením vstupného ventilu na spätnom potrubí; čím odstraňujeme rozdiel medzi priamym a opačným vláknom, a teda medzi zmesou a návratom.

1. Merať tlak pri prietoku po prívodnom ventile.
2. TÚV prepnite na prívod.
3. Namontujte manometer do výtlačnej rúry na spiatočke.
4. Plne zatvorte vratný ventil vstupu a potom ho postupne otvárajte, až klesne pokles z pôvodného ventilu o 0,2 kgf / cm2. Manipulácia so zatváraním a následným otvorením ventilu je potrebná na maximalizáciu jeho tváre na stonke. Ak práve zakryjete ventil, tváre sa môžu v budúcnosti ubúdať; cena absurdného úspora času je prinajmenšom zamrznutým prístupom k vykurovaniu.
5. Teplota spiatočky je monitorovaná v intervaloch 24 hodín. Ak je to potrebné, na ďalšie zníženie rozdielu sa odstráni pri 0,2 atmosfére naraz.

Tlak offline

Okamžitý význam slova diferenciál je zmena úrovne, pokles. V rámci tohto článku sa ho dotkneme. Takže, prečo dochádza k poklesu tlaku v ohrevnom systéme, ak je to uzavretá slučka?

Po prvé, pamätajte: voda je takmer nestlačiteľná.

Nadmerný tlak v obvode je spôsobený dvoma faktormi:

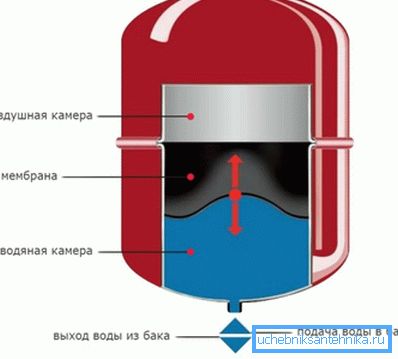

• Prítomnosť membránovej expanznej nádoby v systéme s jej vzduchovým vankúšom.

• Elasticita rúr a radiátorov. Ich pružnosť má tendenciu k nulovej hodnote, ale s veľkou plochou vnútorného povrchu obrysu tento faktor ovplyvňuje aj vnútorný tlak.

Z praktického hľadiska to znamená, že pokles tlaku zaznamenaný manometrom v ohrievacom systéme je obvykle spôsobený mimoriadne malou zmenou objemu okruhu alebo poklesom množstva chladiacej kvapaliny.

A tu je možný zoznam oboch:

• Po zahriatí sa polypropylén rozširuje viac ako o vodu. Pri spúšťaní vykurovacieho systému z polypropylénu môže tlak v ňom mierne klesnúť.
• Mnohé materiály (vrátane hliníka) sú dostatočne plastové, aby zmenili tvar so stredným tlakom. Hliníkové radiátory sa môžu jednoducho zväčšovať časom.
• Plyny rozpustené vo vode postupne opúšťajú okruh cez odvzdušňovanie, čo ovplyvňuje skutočný objem vody v ňom.
• Významné ohrievanie nosiča tepla, keď je objem expanznej nádoby na vykurovanie príliš nízky, môže spustiť poistný ventil.

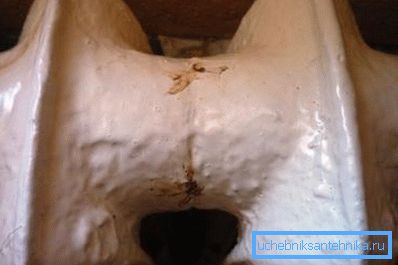

A konečne, nemožno vylúčiť veľmi reálne poruchy: malý únik v kĺboch ​​časti a švy zváranie, leptanie bradavky v expanznej nádrže a mikrotrhlín v tepelnom výmenníku kotla.

záver

Dúfame, že sme mohli odpovedať na otázky, ktoré sa nahromadili v čitatelia. Priložený k video článku, ako obvykle, mu ponúkne pozornosť ďalších tematických materiálov. Veľa šťastia!
