Tlakové skúšky vykurovacieho systému: účel, vlastnosti,

Testovanie tlaku a splachovanie vykurovacieho systému je povinný postup pred uvedením vykurovania do prevádzky. Na konci postupu je vyplnený formulár osvedčenia o skúške, ktorý je povinným dokladom o úspešnej inštalácii vykurovacej siete.

Povieme vám, čo je kúrenie vykurovanie a ako to treba urobiť.

Potrubný hydraulický test

Definícia a postup

Tlakové skúšky a splachovanie vykurovacích systémov je nevyhnutným postupom, ktorý spočíva v hydraulickom testovaní objektu na prítomnosť netesností a nekvalitných pripojení. Skúška spočíva v tom, že potrubie je naplnené vodou, vzduch je odstránený pomocou odvzdušňovacích ventilov a zariadenia na tlakové skúšky, ktoré je pripojené k vykurovaciemu systému (pozri tiež článok Meet-Air Heating Systems).

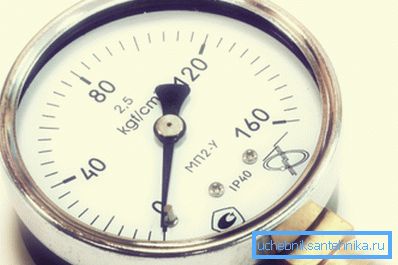

Kompresor vstrekuje tlak, ktorý je o 20-50% vyšší než je prevádzkový, a potrubie zostane v tomto stave 30 minút. Počas tohto času je tlak riadený manometrom a ak nespadá, znamená to, že sieť je pevná. Nové moderné vykurovacie okruhy sa testujú s dvojnásobným prebytkom pracovného tlaku.

Ak však dôjde k poklesu tlaku v priebehu 30 minút, stlačením tlačidla na vykurovanie sa vykurovacie systémy vypnú, voda sa vypustí a všetky časti vykurovania sa skontrolujú na netesnosti. Keď sa nájde a zistí netesnosť, postup sa opakuje.

Nakoniec sa na základe vykonanej práce odhaduje krimpovanie vykurovacieho systému, ktorý uvádza náklady na každú jednotlivú fázu práce a náklady na opatrenie ako celok (podľa OKDP - "4530195 Test hydraulických a pneumatických potrubí"), ako aj tlakovú skúšku.

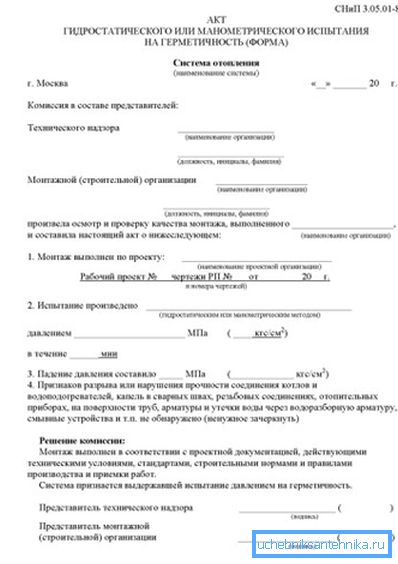

Venujte pozornosť! Po úspešnej skúške inšpektor vypracuje osvedčenie o skúške, ktoré podpíše zástupca inštalačnej organizácie a zástupca technického dozoru. Po dokončení je objekt prepláchnutý a uvedený do prevádzky.

Zariadenie a personál pre tlakové skúšky

Klasickým príkladom zariadenia na vykonávanie hydraulických skúšok je vykurovací lis. Toto zariadenie je pripojené k okruhu pre riadené zvýšenie tlaku v potrubiach.

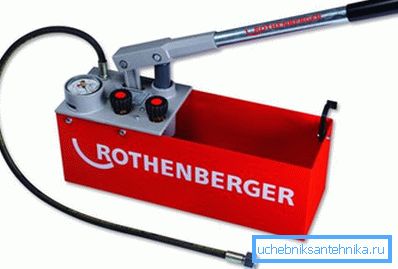

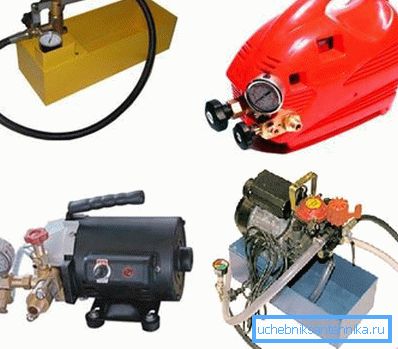

Čerpadlo na tlakové skúšky vykurovacích systémov môže byť ručné alebo elektrické. Keďže väčšina miestnych vykurovacích sietí súkromných domov a vysokotlakových chatiek nie je potrebná, manuálne tlakové skúšky sú dosť.

Manuálne čerpadlá na tlakové skúšky vykurovacích systémov môžu vyvinúť úsilie od 25 do 60 barov alebo viac, čo je dostatočné na kontrolu tesnosti nielen vo vidieckom dome, ale aj v mestskej päťpodlažnej budove.

Výhody používania ručných zariadení:

• Malá veľkosť a hmotnosť zariadenia ho robia mobilným aj v normálnom mestskom byte. Ručné čerpadlo bude vhodné pre profesionálnu činnosť aj pre osobné použitie.
• Relatívne nízka cena zariadení je pre širokú verejnosť cenovo dostupná.. Na rozdiel od špecializovaných elektrických zariadení majú ručné lisy dosť cenovo dostupné cenové značky;
• Rozsah prevádzkových parametrov plne vyhovuje potrebám malých a stredných vykurovacích zariadení.. Čerpadlo umožňuje dosiahnuť dvojnásobný prevádzkový výkon normálnej siete súkromného domu.
• Jednoduchý dizajn sa vyznačuje vysokou spoľahlivosťou a dlhodobou prevádzkou bez porúch a porúch.. Čerpadlo je veľmi jednoduché a nie je nič zvláštneho, pokiaľ ide o jeho porušenie.

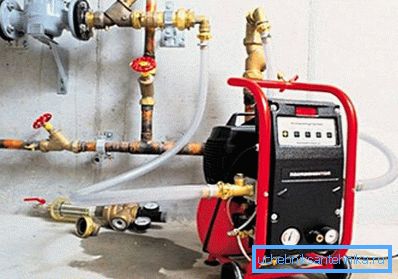

Na testovanie veľkých a rozsiahlych obvodov vo veľkých objektoch, viacpodlažných budovách, výrobných závodoch atď. používajte elektrické čerpadlá, ktoré čerpajú vodu pod vysokým tlakom, nedosiahnuteľné pre ručné mechanizmy. Sú vybavené samonasávacím čerpadlom a sú schopné vyvinúť silu do 500 kgf / cm2 (bar).

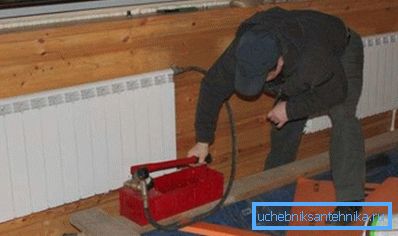

Elektrické jednotky môžu byť zabudované do potrubia alebo pripojené k akémukoľvek otvoru. Najčastejšie je hadica pripojená k odtokovému ventilu alebo kohútiku, ktorým je potrubie naplnené vodou. Tiež vykonávané pripojenie k radiátoru cez konektor pre žeriav Mayevsky.

Elektrické stroje sú obvykle vybavené riadiacou jednotkou s automatickou ochranou pred prehriatím. Ak teplota motora stúpne nad prednastavenú hranicu, potom ochrana uvoľní tlak a umožní jednotku odpočívať.

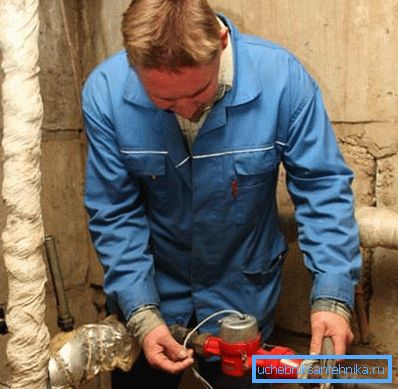

Pre malé siete, typické pre vidiecke domy a iné malé budovy, úroveň úsilia je nižšia - až 2 atm. Takéto siete je možné kontrolovať s obvyklým tlakom vody. Vykurovacie potrubie je napojené na centrálnu vodovodnú sieť, v ňom vzniká tlak asi 2 kgf / cm2 a potom sa objekt skontroluje na úniky a iné chyby.

Venujte pozornosť! Ak ste nainštalovali vykurovanie v krajine svojimi vlastnými rukami, môžete sa s testom vyhnúť bez pomoci špecialistov. V prípade mestských výškových budov však výučba vyžaduje povinnú účasť zariadení a služieb, ktoré vykonávajú údržbu zariadenia.

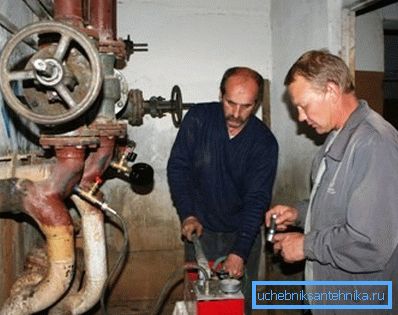

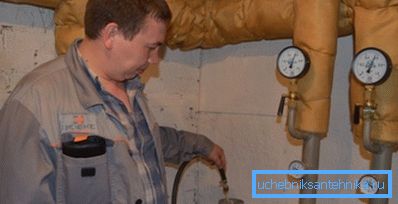

Zástupca technického dozoru alebo zástupca zákazníka stavby prijíma práce.

V akých prípadoch vykonajte tlakové skúšky

Zostáva zistiť, kedy je potrebné skúšať silu potrubia.

Podľa ustanovení SNiP sa overovanie vykoná v takýchto prípadoch:

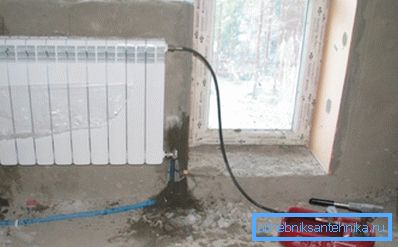

• Po montáži nového objektu. Na uvedenie vykurovania do prevádzky je nevyhnutne testované s vysokým tlakom;
• Po oprave akejkoľvek časti siete alebo akéhokoľvek vykurovacieho zariadenia, armatúr, zariadení. Akékoľvek odtlakovanie vyžaduje opätovné testovanie;
• Po výmene akejkoľvek časti potrubia po odstránení akéhokoľvek porušenia integrity rúr alebo nekvalitných pripojení;
• Pred začiatkom vykurovacieho obdobia.

Venujte pozornosť! Pred vytlačením vykurovacieho systému by mali byť z priestorov evakuovaní vonkajší a obyvatelia. Z bezpečnostných dôvodov sa práca vykonáva na prázdny objekt.

záver

Preskúmali sme test tlaku na vykurovanie a povedali sme, čo to je. Ak máte záujem o podrobnejšie informácie, pozrite si video a prečítajte si ďalšie materiály na našich stránkach.
