Termostat pre radiátor: účel použitia, typy, inštalačné

Kedy a ako sa používa termostat pre radiátory? Aké dizajny tohto zariadenia ponúka moderný trh? Ako správne nainštalovať termostat? V našom materiáli sa pokúsime nájsť odpovede na tieto a niektoré ďalšie otázky.

Čo je to?

Termostat je zariadenie na udržiavanie konštantnej teploty akéhokoľvek média.

Pokiaľ ide o vykurovanie, existujú dve triedy zariadení:

• Určené na nastavenie priepustnosti vložkovacích zariadení sa používajú vo vodných vykurovacích systémoch;
• Termostaty, určené na zapínanie a vypínanie elektrických vykurovacích telies v závislosti od teploty okolia, sa predvídateľne používajú s rôznymi typmi elektrických ohrievačov - konvektorov, olejových radiátorov, káblového a filmového podlahového kúrenia.

Poznámka: Prevádzka zariadení tej istej triedy môže byť založená na rôznych fyzikálnych princípoch. Viac sa o nich dozvieme v príslušnej časti článku.

Prečo to potrebujete

Ciele používania termostatov v systémoch vykurovania sú v skutočnosti len dva:

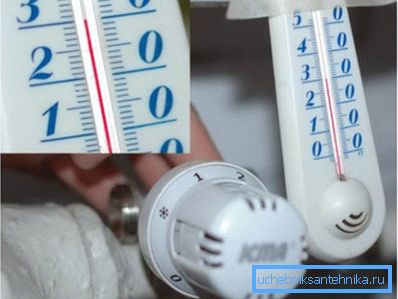

1. Udržujte pohodlnú teplotu vzduchu v plne automatickom režime bez zásahu majiteľa.
2. Úspory energie (elektrické a tepelné).

Keď dôjde k zhoršeniu poveternostných podmienok (klesá ulica, zvyšuje sa vietor), zvyšuje sa prenos tepla cez obálky budovy; pretože pri chladení vzduchu v miestnosti termostat zvyšuje tepelný výkon ohrievačov. Pri nadmernej kúrení miestnosti nie je potrebné nadmerné vetranie: samotný termostat zníži prenos tepla na požadovanú úroveň.

Klasifikácia a zariadenie

Teraz sa začneme oboznámiť s rôznymi typmi termostatických zariadení.

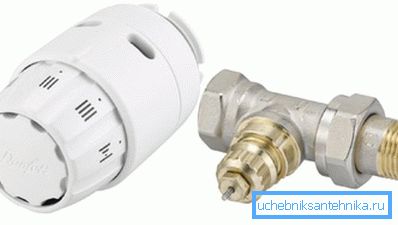

Termostatický ventil

Používa sa v spojení s rôznymi typmi tepelných hláv vo vykurovacích systémoch. Funkcia ventilu sa obmedzuje na obmedzenie prietoku chladiacej kvapaliny cez ohrievač.

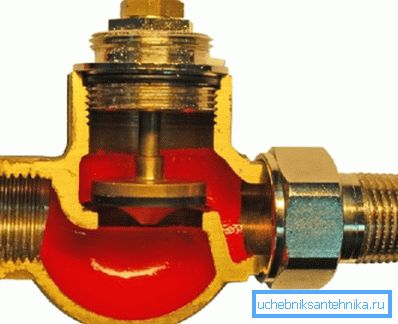

Štrukturálne to silne pripomína tlmivku, ktorá je naopak modifikáciou skrutkového ventilu:

• Tyč ovláda ventil - plochý alebo kužeľový;
• Ventil je spustený do sedla a úplne alebo čiastočne blokuje tok vody cez otvor v ňom.

Podobne ako skrutkový ventil, termostatický ventil zahŕňa pohyb média cez jeho teleso len v jednom smere: chladivo musí prúdiť len do sedla a výlučne zospodu. Smer pohybu chladiva je vždy vyznačený šípkou na tele.

Rozdiel tohto prvku regulačných ventilov od škrtiacej klapky spočíva v tom, že jeho tyč nie je poháňaná skrutkou, ale pomocou externého regulačného zariadenia - termostatickej hlavy.

Meracia termálna hlava

K tomuto typu patrí absolútna väčšina tepelných hláv, ktoré ponúka moderný trh. Ich dôstojnosť je pomerne prijateľná cena, počnúc od asi 400 rubľov. Termostatická vlnovcovacia hlavica je energeticky neprchavá; jeho funkčnosť je obmedzená nepretržitým nastavením priechodnosti ventilu pri zachovaní nastavenej teploty média bez akýchkoľvek cyklických výkyvov.

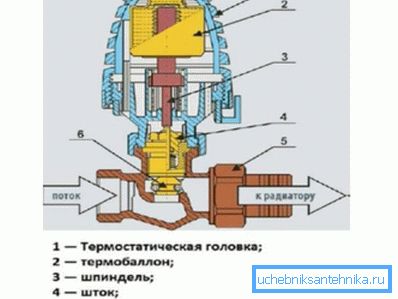

Princíp operácie je založený na výraznej teplotnej expanzii niektorých kvapalných a plynných médií: obsah vlnovcov (zvlnené rúrky v puzdre prístroja) expanduje pri zahrievaní a stlačení na drieku ventilu.

Pri ochladzovaní a zmenšovaní dĺžky vlnovca sa vracia pružina. Teplota je nastavená normálnou niťou, ktorá posúva stonku vzhľadom na vlnovce.

Poznámka: hlavy tohto typu môžu byť vybavené vonkajším teplotným snímačom na kapilárnej rúrke, cez ktorý vstupujúce pracovné médium v ​​tepelnom senzore vstupuje do dutiny vlnovky.

Elektrická tepelná hlava

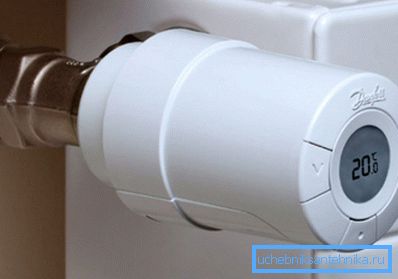

Elektronické radiátorové termostaty sú oveľa zložitejšie:

• Termočlánok je zodpovedný za zaznamenávanie vonkajšej teploty - tepelného senzora pozostávajúceho z dvoch odlišných vodičov zapojených do série. Keď sú kontakty medzi nimi zahriate na rôzne teploty, v obvode vzniká konštantný slabý prúd; čím väčší je teplotný rozdiel, tým väčšia je jeho hodnota.

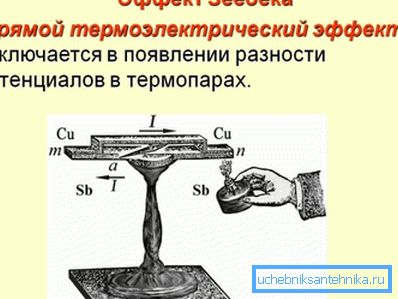

Je zvedavé: napriek tomu, že elektronické tepelné hlavy sú umiestnené ako nové špičkové riešenia, bol objavený termoelektrický efekt (Seebeckov efekt), ktorý je základom princípu ich prevádzky takmer pred dvoma storočiami.

• Termostatický ventil je poháňaný servomotorom s nízkym výkonom. Vďaka prevodovke je jeho spotrebovaný prúd obmedzený na 100 mA, čo umožňuje používať ako batérie bežné kompaktné galvanické články (ploché batérie alebo batérie s bleskami).

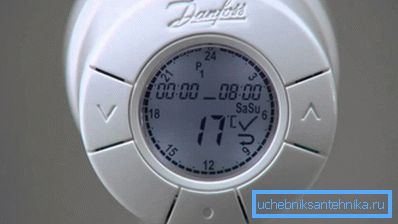

• Spracovanie údajov termočlánkom sa vykonáva mikrokontrolérom. Umožňuje programovanie denného a (niekedy) týždenného cyklu teplôt: napríklad v noci, keď je potreba tepla minimálna, môže byť teplota v miestnosti znížená o 2 až 3 stupne.

Ako porovnávajú ceny vlnovcov a elektronických tepelných hláv? Tu je výňatok z cenníka produktov Danfoss:

Elektrické zariadenia termostaty

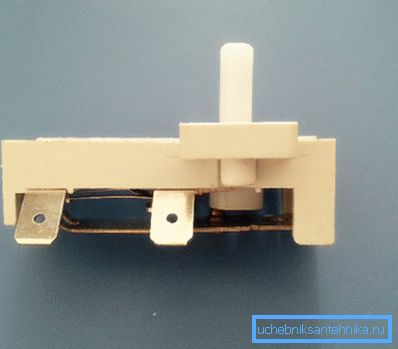

Tepelne izolovaná podlaha, elektrický konvektor alebo olejový radiátor s termostatom pracujú pri konštantnom výkone; spotreba tepla je obmedzená periodickým vypínaním zariadenia. V úlohe termostatu slúži bimetalová doska - pružný kontakt dvoch odlišných kovov s rôznymi koeficientmi tepelnej rozťažnosti.

Po dosiahnutí určitej teploty sa bimetalová platňa deformuje, otvorí kontakt a preruší napájanie vykurovacích telies. Po ochladení sa obnoví pôvodný kontaktný formulár, po ktorom sa obnoví napájanie. Nastavením vzdialenosti medzi bimetalickou doskou a terminálom môžete nastaviť teplotu termostatu.

Jednoduchosť konštrukcie prináša maximálnu lacnosť zariadenia, ale tiež obmedzuje maximálny prúd cez termostat: pre domáce spotrebiče je to 16 ampérov, ktoré pri napätí 220 voltov zodpovedá elektrickému výkonu približne 3,5 kW.

Poznámka: Termočlánok môže byť zabudovaný do zariadenia alebo do diaľkového ovládača. Elektrické podlahové vykurovanie sa zvyčajne používa ako diaľkový snímač, položený v stierke alebo pod povrchovou úpravou.

montážne

Aké pravidlá by ste mali dodržiavať pri inštalácii termostatov na kúrenie vlastnými rukami?

Napriek rozdielu v zariadeniach zariadenia je inštrukcia univerzálna:

• Termostatická hlavica alebo snímač teploty musí byť umiestnený mimo smeru prúdenia vzduchu z chladiča alebo pripojenia k nemu. To sa spravidla dosiahne horizontálnou inštaláciou hlavy; senzor diaľkového ovládania môže byť umiestnený kdekoľvek v miestnosti.

• Odporúčame umiestniť zariadenie mimo jasne osvetlenú oblasť.. Priame slnečné svetlo zahreje skriňu a samotný snímač teploty, čím ovplyvní presnosť kalibrácie.
• Termostatické ventily, rovnako ako akékoľvek škrtiace zariadenia, predpokladajú prítomnosť obtoku medzi pripojeniami k radiátoru. Keď sú ohrievače zapojené do série, celý okruh bude škrtený.

záver

Dúfame, že naša miniatúrna revízia moderných trhových ponúk sa pre čitateľa zdajú zaujímavá a užitočná. Dodatočné materiály, ako obvykle, ponúknu video v tomto článku. Veľa šťastia!
