Teplotný graf vykurovacieho systému: oboznámený s

Aké zákony podliehajú zmenám teploty chladiacej kvapaliny v systémoch ústredného kúrenia? Čo to je - teplotný rozvrh vykurovacieho systému 95-70? Ako uviesť parametre vykurovania do súladu s harmonogramom? Pokúsme sa odpovedať na tieto otázky.

Čo je to?

Začnime s niekoľkými abstraktnými teziami.

• Pri meniacich sa klimatických podmienkach sa straty tepla v každej budove menia po nich.. Pri zmrazovaní, aby sa udržala konštantná teplota v byte, je potrebná oveľa viac tepelnej energie ako v teplom počasí.

Zadajte: cena tepla nie je určená absolútnou hodnotou teploty vzduchu na ulici, ale deltom medzi ulicou a interiérom. Takže pri +25 ° C v byte a -20 na dvore, náklady na teplo budú presne rovnaké ako pri +18 a -27.

• Tok tepla z ohrievača pri konštantnej teplote chladiva bude tiež konštantný. Pokles teploty v miestnosti mierne zvýši (opäť zvýšenie delta medzi vykurovacím médiom a vzduchom v miestnosti); Tento nárast však bude kategoricky nedostatočný na kompenzáciu zvýšených tepelných strát v obálke budovy. Len preto, že nižší prah teploty v byte je obmedzený súčasným SNiP na 18-22 stupňov.

Zrejmé riešenie problému zvyšujúcich sa strát je zvýšenie teploty chladiacej kvapaliny.

Samozrejme, jeho rast by mal byť úmerný poklesu vonkajšej teploty: čím je chladnejšie mimo okná, tým väčšia bude tepelná strata, ktorá bude kompenzovaná. To nám v podstate prináša myšlienku vytvorenia konkrétnej tabuľky na porovnanie obidvoch hodnôt.

Takže graf teploty vykurovacieho systému je opisom závislosti závislosti teploty na napájacom a vratnom potrubí od vonkajšieho vonkajšieho prostredia.

Ako sa veci usporiadajú

Existujú dva rôzne typy grafov:

1. Pre tepelné siete.
2. Pre vnútorný vykurovací systém.

Aby sme objasnili rozdiel medzi týmito koncepciami, je pravdepodobné, že je potrebné začať s krátkym pohľadom na to, ako funguje ústredné kúrenie.

CHP - tepelné siete

Funkciou tohto zväzku je ohrievanie chladiacej kvapaliny a jej dodanie konečnému užívateľovi. Dĺžka vykurovacieho zdroja sa zvyčajne meria v kilometroch, celková plocha - v tisícoch a tisícoch štvorcových metrov. Napriek opatreniam na tepelnú izoláciu potrubí je nevyhnutná tepelná strata: po prechode z kogenerácie alebo kotolne na hranicu domu bude procesná voda mať čas čiastočne vychladnúť.

Z toho vyplýva záver: Aby sa spotrebič dostal k spotrebiteľovi, pri zachovaní prijateľnej teploty by mala byť dodávka vykurovacieho telesa na výstupe z kogeneračnej stanice čo najhoršia. Limitujúcim faktorom je teplota varu; avšak so zvyšujúcim sa tlakom smeruje k vyšším teplotám:

Typický tlak v prívodnom potrubí vykurovacieho potrubia je 7-8 atmosfér. Takáto hodnota, aj keď zohľadňuje stratu tlaku počas prepravy, umožňuje vykurovací systém uviesť do prevádzky v domoch až do 16 podlaží vysoký bez ďalších čerpadiel. Je však bezpečné pre diaľnice, stúpačky a prípojky, hadicové miešače a ďalšie prvky vykurovacích a horúcich vodných systémov.

S určitým rozpätím sa predpokladá horná hranica teploty výstupu 150 stupňov. Najtypickejšie teplotné grafy vykurovania pre vykurovacie siete sú v rozmedzí od 150/70 do 105/70 (teploty toku a spiatočky).

dom

V domácom vykurovacom systéme existuje niekoľko ďalších limitujúcich faktorov.

• Maximálna teplota nosiča tepla v ňom nesmie presiahnuť 95 ° C pre dvojrúrkové a 105 ° C pre jednokotúčový vykurovací systém budovy.

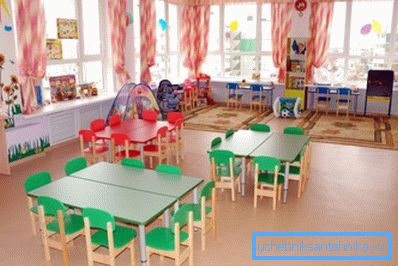

Mimochodom: v predškolských vzdelávacích zariadeniach je obmedzenie oveľa prísnejšie - 37 C. Cenou zníženia teploty dodávok je nárast počtu sekcií radiátorov: v severných regiónoch krajiny sú priestory skupín v materských školách doslova spájané.

• Teploty Delta medzi napájacím a vratným potrubím by mali byť zo zrejmých dôvodov čo najmenšie. - inak sa teplota batérií v budove značne líši. To znamená rýchly obeh chladiacej kvapaliny. Príliš rýchly obeh v domácom vykurovacom systéme povedie k tomu, že vratná voda sa vráti na diaľnicu s nadmerným ohrevom, čo je neprijateľné kvôli množstvu technických obmedzení v prevádzke CHP.

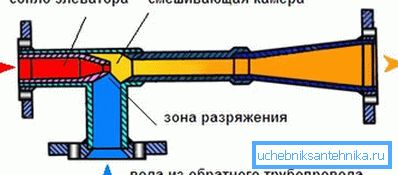

Problém je vyriešený inštaláciou jedného alebo viacerých výťahových uzlov v každom dome, v ktorom sa spätné vedenie zmieša s prúdom vody z prívodného potrubia. Výsledná zmes v skutočnosti zaisťuje rýchly obeh veľkého objemu chladiacej kvapaliny bez prehriatia spiatočnej cesty.

Pre interné siete je nastavený samostatný teplotný rozvrh na základe schémy prevádzky výťahu. Pri obvodoch s dvomi rúrkami je typický teplotný rozvrh pre vykurovanie 95-70, pre jedno-potrubie (čo je však vzácnosť v bytových domoch) - 105-70.

Klimatické zóny

Hlavným faktorom, ktorý určuje plánovací algoritmus, je odhadovaná zimná teplota. Tabuľka teploty chladiacej kvapaliny by mala byť zostavená tak, aby maximálne hodnoty (95/70 a 105/70) na vrchole mrazu poskytovali zodpovedajúcu teplotu SNiP v obytných priestoroch.

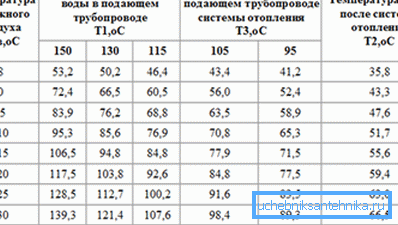

Uveďme príklad vnútropodnikového harmonogramu za nasledovných podmienok:

• Vykurovacie zariadenia - radiátory s prúdením chladiacej kvapaliny zospodu nahor.

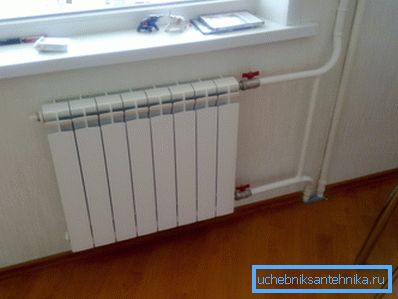

• Vykurovanie - dvojtrubkové, so stojacim potrubím.

• Konštrukčná teplota vonkajšieho vzduchu je -15 ° C.

Nuance: pri určovaní parametrov trasy a vlastného vykurovacieho systému sa vykoná priemerná denná teplota. Ak v noci bude -15 a deň -5, -10C sa zobrazí ako vonkajšia teplota.

A tu sú niektoré hodnoty odhadovaných zimných teplôt pre ruské mestá.

nastavenie

Ak je manažment kogeneračných a tepelných sietí zodpovedný za parametre trasy, zodpovednosť za parametre domácej siete je priradená obyvateľom. Veľmi typickou situáciou je situácia, keď sa obyvatelia sťažujú na chlad v apartmánoch, merania vykazujú odchýlky od plánu v spore. Mierne menej často sa stáva, že merania v jamkách tepelných motorov ukazujú zvýšenú teplotu spiatočky z domu.

Ako priniesť vlastné ruky parametre vykurovania podľa plánu?

Vŕtanie trysiek

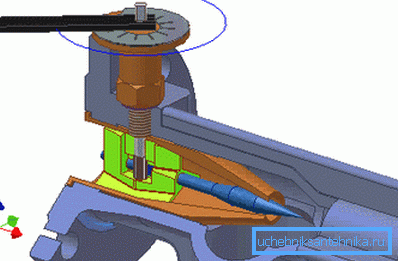

Keď je teplota zmesi a teplota spiatočky príliš nízka, zjavným riešením je zvýšiť priemer výťahovej dýzy. Ako sa to robí?

Pokyny - v službách čitateľa.

1. Prekryjte všetky ventily alebo ventily v zostave výťahu (vstup, dom a TÚV).
2. Výťah sa demontuje.
3. Dýza sa odstráni a vyčnieva o 0,5-1 mm.
4. Výťah je zostavený a začatý s krvácaním vzduchu v opačnom poradí.

Tip: namiesto paronitovye tesnenia na príruby možno dať gumy, rezané na veľkosť príruby v autosalóne.

Mufflingová tlmivka

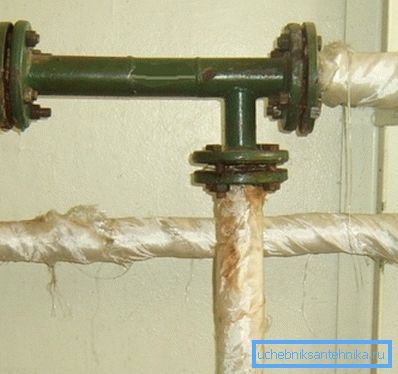

V kritickej situácii (silné studené a mraziace byty) je dýza úplne odstránená. Aby sa aspirátor nestal mostom, je zaseknutý paličkou z oceľového plechu s hrúbkou najmenej jedného milimetra.

Upozornenie: ide o núdzové opatrenie, ktoré sa používa v extrémnych prípadoch, pretože v tomto prípade môže teplota radiátorov v dome dosiahnuť 120-130 stupňov.

Diferenciálna úprava

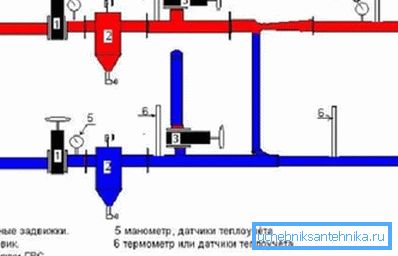

Pri zvýšených teplotách ako dočasné opatrenie až do konca vykurovacej sezóny je praktické nastaviť diferenciál na výťahu pomocou ventilu.

1. TÚV prepína na prívod.
2. Na vratnom potrubí je inštalovaný manometer.
3. Vstupný ventil na spätnom potrubí sa úplne uzavrie a postupne sa otvára s reguláciou tlaku na manometri. Pokiaľ práve zakryjete ventil, môže sa vytiahnutie líca na tyči zastaviť a rozmazať obrys. Pokles sa zníži zvýšením tlaku pri spätnom toku o 0,2 atmosfér za deň pri dennej kontrole teploty.

záver

Opäť pripomíname, že posledné dve odporúčania sa môžu uplatniť iba v kritických situáciách ako dočasné opatrenia. Ako vždy, video pripojené k článku poskytne čitateľovi ďalšie informácie o predmetoch. Veľa šťastia!
