Tehlová kachle s ohrevom vody v dome

Otázky vykurovania domova vždy zaujímali našich krajanov, pretože to je takmer základný faktor komfortu. Samozrejme, že teraz existuje mnoho rôznych ponúk na trhu, ale nie všetci si môžu dovoliť elektrické kotly a všade tam nie je plyn. Na takomto pozadí je optimálne riešenie tehlová kachle s ohrievaním vody s preloženými rukami.

Vlastnosti tehlových pecí

Všetky typy štruktúr tohto druhu sú známe už niekoľko sto rokov a už dlho preukázali svoju spoľahlivosť. Ale uprednostňovaním takého vykurovania musíte vážiť výhody a nevýhody.

Čo je dobrá takáto možnosť

• Ak sa pokúsite vykurovať dom s konvenčným kachľom na pevné palivo, potom v priemere 1m? konštrukty schopné ohrievať 30m? plocha štandardného domu so stropmi do 3 metrov. Preto sa ukáže, že čím väčší je dom, tým viac potrebujete vybudovať kachle. Systém, ktorý má zabudované vodné registre, generuje 2,5 krát viac tepla a môže byť pomerne malý.
• Pokiaľ boli pokyny pre pokládacie štruktúry vykonané v súlade so všetkými požiadavkami, pec bude slúžiť verne dlhšie ako dvanásť rokov. Preventívna inšpekcia a kozmetické opravy pod vplyvom majiteľa, na rozdiel od verzie s kotlom na tuhé palivá.

• V súčasnosti existuje niekoľko bežných projektov, ak ruské kachle nie sú vhodné pre každú izbu a jeho inštalácia si vyžaduje vysokú kvalifikáciu, potom je možné sklopiť švédske alebo holandské tehlové kachle s ohrevom vody vlastnými rukami s veľkou túžbou.

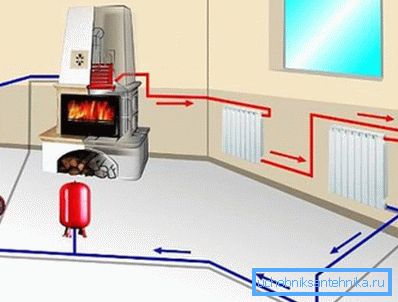

• Ďalším pozitívnym aspektom takéhoto ohrevu je to, že v tomto prípade nie je nutné vytvárať komplexné viackanálové štruktúry, ak nie je žiadna otázka prítomnosti povrchu na vyprážanie, potom takýto systém môže byť namontovaný na základe bežného krbu.

Dôležité: ak maximálna účinnosť tradičnej murovanej konštrukcie nepresiahne 50%, potom pomocou dobrých registrov, kompetentných potrubí a zapustených v systéme cirkulačného čerpadla na vykurovanie dosiahne účinnosť až 85%, čo je celkom porovnateľné s modernými kotlami na tuhé palivá.

• Nie poslednú úlohu zohráva cena stavebných materiálov a paliva.. Samotný dizajn je možné zložiť z materiálu zostávajúceho po konštrukcii domu. Pokiaľ ide o palivo, palivové drevo, uhlie alebo brikety nepatria k extrémne drahým typom a sú do značnej miery prístupné takmer všetkým.

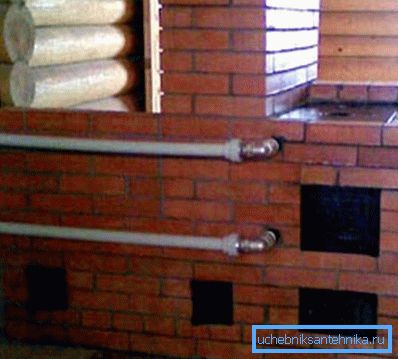

• Väčšina konštrukcií je vybavená povrchom na vyprážanie a rúrou, ktorá umožňuje paralelne variť jedlo.

Systémové chyby

• Ak chcete spustiť systém v konštrukčnej kapacite, na rozdiel od elektrických jednotiek bude trvať čas, aby sa ohrievali murované steny konštrukcie a nosič tepla v potrubí bude trvať najmenej pol hodiny.

• Ak porovnáme s kotlami na tuhé palivá porovnateľnej kapacity, rozmery takýchto konštrukcií budú oveľa väčšie. Okrem toho by mali byť inštalované spravidla v strede bytu, ktorý má veľa využiteľného priestoru.
• Akýkoľvek systém na vykurovanie tuhého paliva spôsobuje tvorbu dostatočne veľkého množstva prachu. Ako ste to neskúsili, ale budete musieť čistiť izbu, kde je murovaná rúra inštalovaná oveľa častejšie.
• Všetky konštrukcie takéhoto plánu sú predmetom zvýšeného nebezpečenstva požiaru. Nemôžu pracovať v režime offline. Okrem pravdepodobnosti požiaru stále existuje nebezpečenstvo šírenia oxidu uhoľnatého v prípade nesprávnej prevádzky alebo varu chladiacej kvapaliny v systéme, ktorá má tiež nepríjemné dôsledky.

Tipy na nastavenie systému

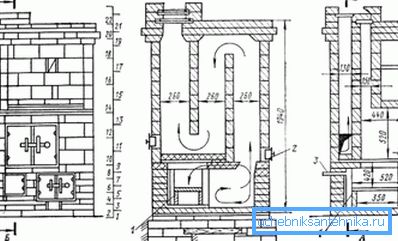

V podstate sú takéto štruktúry predchodcami moderných kotlov na tuhé palivá. Ale na rozdiel od nich, prenos tepla sa vykonáva nielen potrubím a radiátorovým systémom, ale aj samotnou pecou.

Navyše je oveľa jednoduchšie a lacnejšie zostaviť tehlové kachle s ohrevom vody sami, ako s inštaláciou kotla na tuhé palivá.

Niekoľko slov o registri

Kovový registr môže byť bez nadsázky považovaný za srdce celého vykurovacieho systému. Tento dizajn je inštalovaný priamo v peci a je zodpovedný za úroveň vykurovania chladiacej kvapaliny.

Najjednoduchším a najdostupnejším riešením je inštalácia obdĺžnikovej kovovej nádrže priamo do pece. Takáto nádrž je vyrobená z tepelne odolnej ocele s hrúbkou 3 mm alebo väčšou, najčastejšie z nehrdzavejúcej ocele.

Chcete vykurovať dom na 200 m? K dispozícii je nádrž dlhá 750 mm, šírka 500 mm a výška 300 mm. Výstup je vykonávaný na vrchnej časti konštrukcie, vratné potrubie pretína do spodnej časti nádrže.

Registry zvárané z nerezovej rúry s hrúbkou steny najmenej 3 mm sú považované za funkčnejšie. Oblasť vykurovania sa v tomto prípade zvyšuje niekoľkokrát, a preto je účinnosť systému dosiahnutá neprimerane vyššia.

Tip: nie je ťažké nájsť železné registre na trhu teraz, podľa názoru väčšiny špecialistov sú to najlepšie riešenie. Po prvé, liatina nie je náchylná na koróziu, prakticky nehorí a čo je najdôležitejšie, tento materiál sa považuje za najlepší tepelný akumulátor.

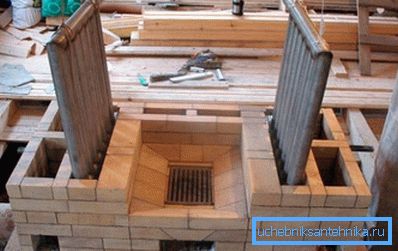

Počas inštalácie by sa mala venovať pozornosť umiestneniu registra. Čím väčší kontakt s ohňom, tým lepší výkon.

Zároveň však, bez ohľadu na konfiguráciu nádrže, medzi ním a stenami pece by mala byť vyrovnávacia medzera najmenej 5 mm. V opačnom prípade sa počas ohrevu kov začne expandovať a steny pece prasknú.

Membránová nádrž

Pripojenie registra do ohňa je len časťou prípadu, rovnako dôležité je aj správne usporiadanie usporiadania potrubia. Každý vykurovací systém postavený na tomto princípe by mal byť vybavený expanznou alebo membránovou nádržou. Spravidla je inštalovaný na vratnej rúre, ale nezáleží na tom, že niektorí majitelia dávajú prednosť montáži na najvyššom bode systému.

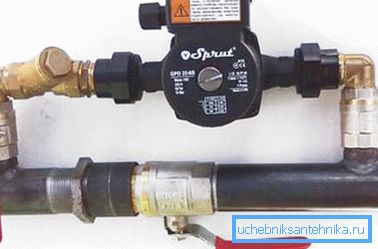

V systéme s prirodzenou cirkuláciou chladiva je jeho funkcia vykonávaná bežným kovovým kontajnerom. Ale teraz, vo väčšine prípadov majitelia dávajú prednosť inštalácii cirkulačných čerpadiel. V takomto systéme je žiaduce inštalovať skutočnú membránovú nádrž.

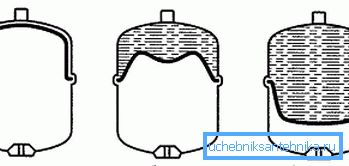

Zariadenie je uzatvorená kovová nádoba, v hornej časti ktorej je ventil. Vzduch sa čerpá cez ventil a vytvára pretlak v systéme. Keď teplota stúpa, tepelný nosič sa rozširuje proporcionálne a stláča nadbytok do membránovej nádrže. V procese chladenia vzduch, ktorý tlačí na membránu, kompenzuje pokles tlaku v systéme.

Niektoré chvíle kladenia kachlí

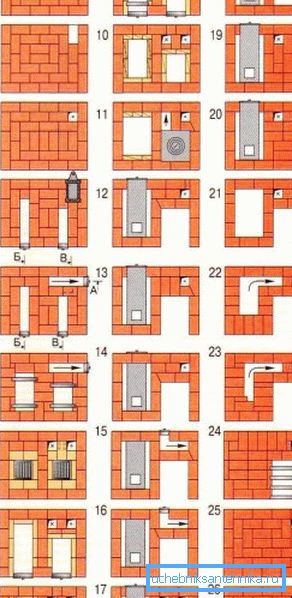

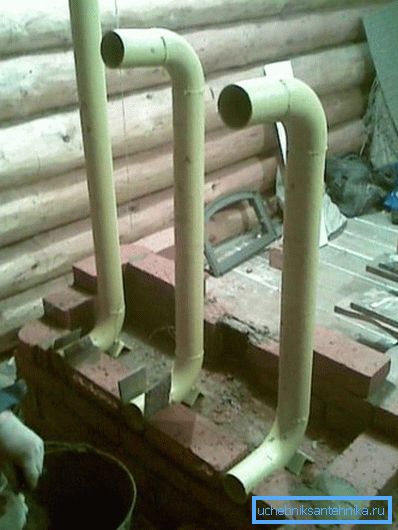

Ako už bolo uvedené vyššie, tehlové kachle s ohrevom vody môžu byť zložené vlastnými rukami, ale ak si nie ste istí svojimi schopnosťami, je lepšie pozvať špecialistov.

Hoci v každom prípade existujú všeobecné pravidlá, ktoré porušujú, nie je žiaduce.

• Všetky tehlové pece sú vyrobené z pevnej červenej tehly. Duté tehly sa neodporúča používať ani pri obkladaní. Faktom je, že duté bloky sú tepelným izolátorom a v tomto prípade to môže len poškodiť.
• Ak sa má ohrievať drevom, potom požiarna komora môže byť zložená z bežnej spálenej tehly. Ale ak existuje pravdepodobnosť použitia vysokokvalitného koksu alebo čierneho uhlia, napríklad antracitu, radi by sme vám odporučili zložiť kúrenisko zo špeciálnej šamotovej tehly, ktorá sa používa na výrobu vysokých pecí.
• Nie je potrebné šetriť na hrúbke stien, okrem hmotnosti samotnej pece to tiež pridá zaťaženie z registrov.
• A napriek tomu každá kamenná stavba potrebuje spoľahlivú základňu, čo sa týka pecí, tu by mala byť základ položená samostatne av žiadnom prípade by nemala byť v kontakte so spoločným základom domu, minimálna vzdialenosť medzi nimi by mala byť 50 - 100 mm.

Video zobrazuje niektoré jemnosti inštalačného systému.

záver

V tomto prípade sme hovorili o vykurovaní domu. Nie je však zbytočné poznamenať, že ak sa kovová nádrž na vodu zavedie paralelne do systému, bude hrať úlohu pasívneho kotla, v dôsledku čoho sa v domácnosti objaví teplá voda pre domáce potreby.
