Súkromné ​​vykurovanie domu - hlavné etapy

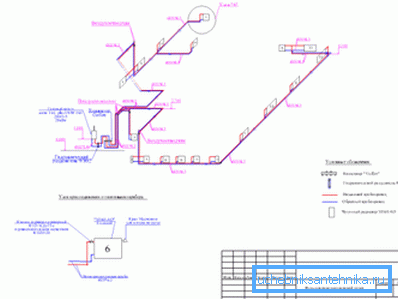

Vykurovacie teleso v dome je možné rozdeliť na dve časti: teoretické - vykonajú sa potrebné výpočty a praktické - podľa hotových výkresov sa vedenie rozvádzača vykonáva na podlahách a páse kotla. Vzhľadom na dôležitosť správneho výberu komponentov sa článok zameriava na teoretickú časť.

Návrh vykurovacieho systému

Navrhovanie domáceho vykurovania v rámci mestských hraníc vám umožní ísť po najjednoduchšej ceste a organizovať centralizované vykurovanie. V takom prípade stačí jednoducho určiť dĺžku a priemer potrubia, ako aj vybrať požadovanú veľkosť radiátora. Náklady v tomto prípade budú minimálne, pretože nemusíte utrácať peniaze na kotol alebo na cirkulačné čerpadlo.

Bude to o niečo ťažšie dosiahnuť rovnakú úlohu, ale pre vidiecky dom. S pravdepodobnosťou 99,9% nie je centralizované vykurovanie mimo mesta, prinajlepšom je do domu dodávaná elektrická energia a plyn. V tomto prípade bude návrh vykurovacích systémov pre vidiecky dom zahŕňať aj výber výkonu kotla.

Na výjazde musíme získať konkrétne údaje o:

• minimálny výkon kotla;
• materiál, dĺžka a priemer potrubia;
• počet radiátorov a ich priestor;
• obehové čerpadlo na vykurovanie.

Všeobecné ustanovenia pre návrh vykurovania v domácnosti

Dovoľte nám analyzovať dizajn vykurovacieho systému vidieckeho domu - v tomto prípade je potrebné určiť minimálny výkon kotla, ktorý je dostatočný na vykurovanie domu. Výpočet je založený na skutočnosti, že tepelné straty v obvode budovy musia byť kompenzované tepelným príkonom kotla.

Vo všeobecnom prípade sa výpočet vykonáva podľa vzorca

kde:

• Q - tepelné straty, W;
• S je oblasť obálky budovy (strop, stenu);
• ?T - teplotný rozdiel na ulici a vo vnútri domu, C;

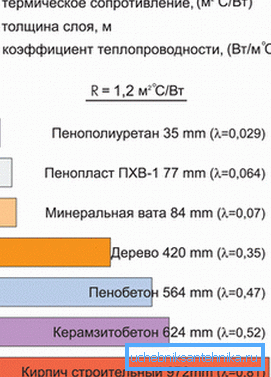

• ? - koeficient tepelnej vodivosti, referenčná hodnota, W / m •? C;
• V - hrúbka obálky budovy, m.

Venujte pozornosť! Ak sa nechcete obťažovať štandardnou metódou výpočtu, môžete vždy používať online kalkulačky. Samozrejme, presnosť výpočtu bude trpieť, ale ako ukazuje prax, výber kotla bude stačiť.

V zásade sa pri navrhovaní vykurovania obytnej budovy, je potrebné brať do úvahy také faktory, ako sú:

• domáci orientácia;
• klimatická zóna;
• smer a sila prevládajúcich vetra počas vykurovacieho obdobia;
• typ izolácie domu, inštalované okná s dvojitým sklom atď.

Zjednodušená metóda výpočtu

Navrhovanie vykurovacieho systému pre dom je možné vykonať aj jednoduchšou metódou. Často používajte jednoduchú závislosť, podľa ktorej 1 m² Táto oblasť poskytuje tepelnú stratu okolo 100 wattov za hodinu. Uvedená závislosť platí pre oblasti s miernym podnebím.

Pri výpočte sa odporúča použiť niekoľko faktorov rafinácie:

• ak sa výška stropu líši od 3 metrov, potom sa zadá korekčný faktor h / 3, kde h je výška stropu;
• pre rohové priestory sa tepelné straty zvyšujú o 80%, čo je faktor 1,8;
• ak počet okien presahuje 1, korekčný faktor je 1,8;

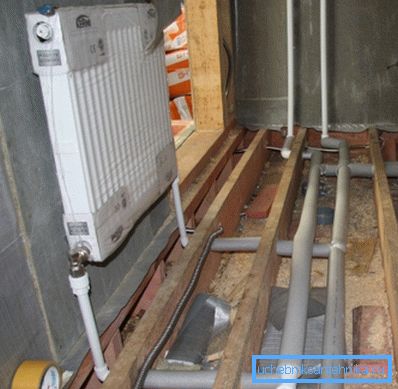

• Taktiež sa berie do úvahy spôsob pripojenia radiátora. Ak sa použije nižšie pripojenie, batéria sa zahreje o niečo horšie, takže sa zavádza korekčný faktor 1,1;

• pri poistení sa dosiahnutý výsledok môže zvýšiť o cca 15-20%, takže vykurovanie má v prípade silných mrazov bezpečnostnú rezervu, koeficient 1,2.

Pri výpočte sa vykonáva ručne, výsledok je presne porovnateľný s odporúčaniami výrobcov kotlov. Zvážte malý príklad výpočtu: musíte určiť kapacitu kotla, dostatočné na ohrev domu s celkovou plochou 160 m² stropy 2,9 m.

Postup výpočtu:

• určujeme tepelné straty zvlášť pre izby s uvedenými koeficientmi. Strata tepla Q = 160 • 0,1 • 1,2 • 2,9 / 3,0 = 18,56? 19 kW;

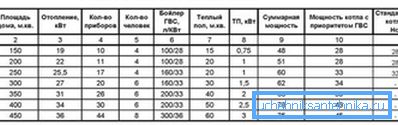

• porovnajte s priemerným odporúčaným výkonom kotla v závislosti od oblasti. Je zrejmé, že výsledky boli dosť blízko. Teraz si môžete vybrať konkrétny model elektrického, plynového alebo pevného kotla zameraného na energiu. Môžete si kúpiť model s malou rezervou v moci, cena kotlov s rozdielom niekoľkých kilowattov nie je ďaleko.

Výber radiátorov

Batéria je len "sprostredkovateľ", ktorý je zodpovedný za prenos tepla z kotla. Je zrejmé, že vykurovací povrch miestnosti je silne ovplyvnený povrchom radiátora. Preto je potrebné predbežné stanovenie požadovaného počtu úsekov.

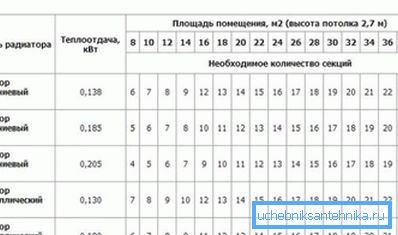

Výrobca pre každý model radiátorov je povinný uviesť tepelnú energiu - koľko tepla 1 sekcia poskytne pri naplnení chladiacej kvapaliny. Keď poznáte tepelné straty v miestnosti, môžete ľahko určiť požadovaný počet sekcií radiátora.

Pokyny pre počítanie požadovaného počtu sekcií budú vyzerať takto:

• určiť tepelné straty v miestnosti. Napríklad na plochu 25 m² so stropmi 2,9 m, tepelné straty budú Q = 25 • 0,1 • 1,2 • 2,9 / 3,0 = 2,9 kW;
• výkonová časť závisí od typu chladiča, napríklad z hliníkovej batérie A500, je 0,185 kW;
• určuje požadovaný počet sekcií N = 2,9 / 0,185 = 15,67? 16,0 ks. Výsledok je taktiež v blízkosti hodnôt odporúčaných výrobcami batérií.

Venujte pozornosť! Pri inštalácii radiátorov sa neodporúča zatvárať závesy, čo vedie k zníženiu prenosu tepla.

Informácie o vykurovacích potrubiach a cirkulačnom čerpadle

Priemer potrubia musí byť dostatočný, aby chladiaca kvapalina cirkulovala bez problémov pri danej rýchlosti pozdĺž vykurovacieho okruhu. Zvyčajne stačí vybrať priemerné odporúčané hodnoty v závislosti od časti vykurovacieho okruhu. Pre stúpačky sa používajú priemery do 50 mm pre pokládku na podlahy - menej.

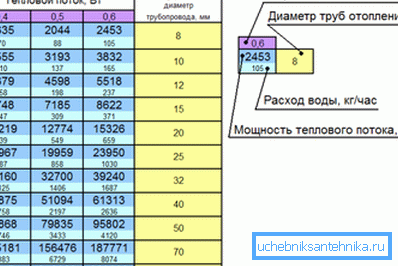

Pri navrhovaní vykurovacieho domu sa vykonáva nezávisle, môžete použiť hodnoty uvedené v tabuľke.

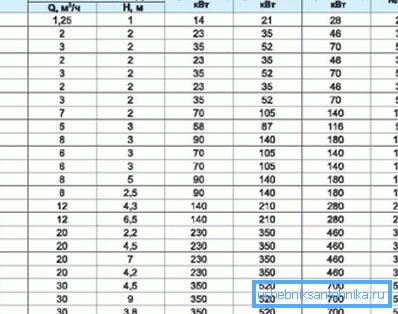

Čo sa týka cirkulačného čerpadla, vyberá sa z dvoch indikátorov:

• posuv;
• tlak hlavy.

Minimálne požadované podanie je určené vzorecom

v tomto vzorci

• Q - prívod tepla, kW;
• ?T je teplotný rozdiel medzi prívodným potrubím a spiatočkou, C.

Požadovaná hlava je určená nasledujúcim vzťahom

kde

• R - zníženie tlaku v dôsledku trenia v rovných častiach, Pa / m;
• l - dĺžka potrubia k najvzdialenejšej batérii, m
• ?Z je súčet miestnych odporov.

Venujte pozornosť! Pri výbere čerpadla by ste si mali vybrať model, ktorého vlastnosti sú čo najbližšie k hodnotám získaným počas výpočtu.

sčítanie

Návrh vykurovania nie je taký náročný, ako sa to môže zdať na prvý pohľad. Dokonca aj osoba, ktorá je superficiálne oboznámená s regulačným rámcom a metódami výpočtu, to zvládne. Aby ste zaručili teplo v dome, stačí len dodržiavať odporúčané odporúčania.

Vo videu sa návrh vykurovacieho systému zvažuje podrobnejšie.
