Stropné infračervené vykurovanie: ako vykurovať veľké

Prakticky každý majster, ktorý je zvyknutý robiť domácu prácu s vlastnými rukami, je oboznámený s tradičnými klimatizačnými systémami, v ktorých sú hlavnými vykurovacími prvkami radiátory. Existujú však aj iné spôsoby, ako vykurovať miestnosť. Najmä stropné infračervené panely na vykurovanie.

Sú jednoducho nepostrádateľné pre zónové vykurovanie a sú často inštalované v priestranných miestnostiach s vysokými stropmi. Informácie o typoch a inštalačných postupoch nájdete na stránke.

Základné pojmy

Princíp činnosti infračervených žiaričov

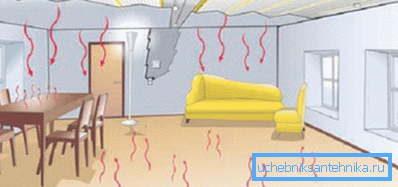

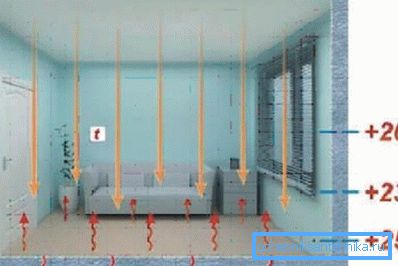

Ak vykurovacie telesá a konvekčné ohrievače zvyšujú teplotu vzduchu, infračervené lúče zahrievajú samotné predmety, ktoré sú v miestnosti a spadajú do zóny žiarenia zariadenia. Vďaka tomu sa po 1 - 2 minútach po zapnutí vytvoria v miestnosti pohodlné podmienky pre ľudí tam byť.

Výhody použitia infračerveného žiarenia sú nasledovné:

• vybavenie má veľmi vysokú účinnosť (pre stropné panely elektrických fólií, toto číslo je 98%);
• malá veľkosť - po inštalácii a dokončení stavebných prác nebudú infračervené panely vôbec viditeľné.

Varianty infračervených ohrievačov

Moderný priemysel vyrába množstvo klimatických zariadení využívajúcich infračervené žiarenie. Odlišujú sa od druhu použitej energie a hlavnej aplikácie.

Nasledujúce typy zariadení nájdete v obchodoch s hardvérom:

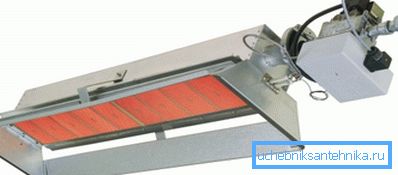

1. Plynové ohrievače. V tomto prípade vysielajú tepové vlny dosky zo špeciálneho materiálu, ktoré sa zase ohrievajú spálenou zmesou plynov.

Venujte pozornosť! Plynové infračervené žiariče majú veľmi veľký výkon, pretože sa sotva používajú v interiéri. Častejšie sa takéto konštrukcie využívajú na vykurovanie priemyselných a komerčných budov s veľkou plochou.

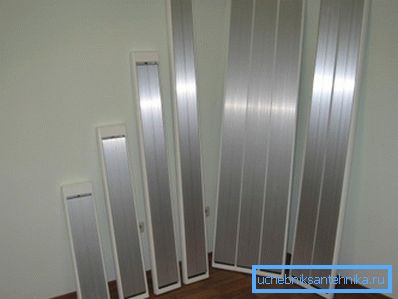

1. Elektrické žiariče. Najčastejší druh zariadení. V tomto prípade infračervené vlny vyžarujú špeciálne špirály alebo tepelné elektrické ohrievače. Pre zvýšenie efektívnosti prevádzky môžu byť ohrievače navyše vybavené reflektormi a difúzormi tepla.

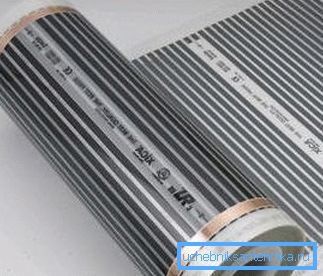

1. Filmové panely IR. Na špeciálnom substráte sú lepené uhlíkové vlákna, ktoré sú zdrojom tepelnej energie. Najčastejšie sú tieto typy vykurovacích prvkov pripevnené na strop a zakryté dekoratívnym povlakom. Skvelé pre vykurovanie izieb s vysokými stropmi (viac ako 2,5 metra).

Pokiaľ ide o oblasť použitia, existujú:

1. Infračervené žiariče na priemyselné použitie. Konzumujú veľké množstvo elektriny alebo plynu, ale majú vysoký výkon. Sú pomerne veľké a nie veľmi sofistikované, preto sú veľmi zriedkavé inštalované v bytoch.

Komerčné infračervené ohrievače môžu byť použité na ohrievanie otvorených terás, parkov, detských ihrísk atď.

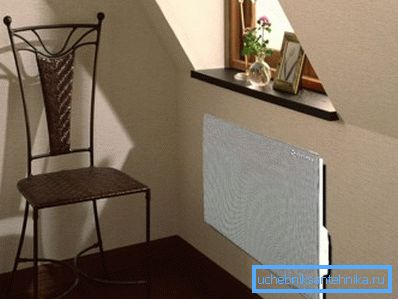

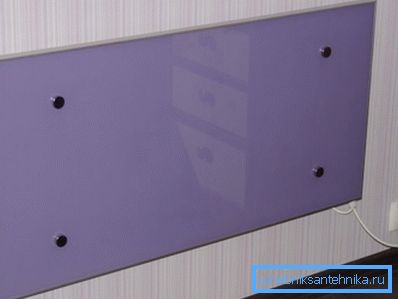

1. Domáce ohrievače. Do tejto kategórie patria infračervené filmy a špeciálne žiariče, ktoré sú napájané elektrickou energiou. Majú atraktívny vzhľad a perfektne zapadajú do interiéru miestnosti.

Výber správneho modelu

Radiátory, ktoré ohrievajú miestnosť pomocou infračerveného žiarenia, sa môžu používať ako hlavný zdroj tepla alebo ako záložný systém, ktorý môže byť zapnutý v prípade poruchy alebo nedostatočnej účinnosti hlavnej siete.

Pri nepretržitom používaní opísaných zariadení je potrebné správne vypočítať ich výkon:

• pre izby s výškou stropu do 3,5 metra - 1 kW na 1 m³ area;
• s väčšou vzdialenosťou medzi podlahou a stropom - 1,3 kW na 1m³ area.

Okrem toho by sa mali zohľadniť tieto faktory:

• hrúbka a materiál vonkajších stien budovy;
• prítomnosť alebo neprítomnosť zahrievajúcej vrstvy a materiálu, ktorý sa na ňu používa;
• typ inštalovaných okenných jednotiek, počet okenných otvorov, okien s dvojitými sklami atď .;
• tepelné izolačné charakteristiky stropných a medziľahlých prekryvov.

Upevnenie elektrických infračervených ohrievačov

Najjednoduchším spôsobom, ako zabezpečiť vykurovanie infračerveným žiarením, je inštalácia špeciálnych ohrievačov vyrábaných tuzemskými a zahraničnými výrobcami.

Tento proces nevyžaduje podrobný popis, ale aby výsledok nesklamal vás, musíte dodržiavať tieto požiadavky:

• kúpiť spoľahlivé upevňovacie príslušenstvo, ktoré pevne drží prístroj (odporúča sa používať držiaky dodávané so zariadením);
• uistite sa, že okraje prístroja neprichádzajú do styku s horľavými materiálmi;
• Je potrebné opatrne izolovať spojenie elektrických vodičov s polymérovou páskou alebo špeciálnymi uzávermi.

Postup montáže filmových infračervených žiaričov

Inštalácia infračervených žiaričov by mala podliehať určitým pravidlám, ktorých nedodržiavanie môže viesť k poškodeniu zariadenia a poškodeniu ľudského zdravia.

Najmä pokyny na inštaláciu zabezpečujú súlad s nasledujúcimi pravidlami:

• strop, na ktorom sú ohrievače namontované, musí mať určitú výšku (najmenej 2500 cm);
• je zakázané umiestňovať radiátory tak, aby prietok infračerveného žiarenia priamo smeroval k osobe (napríklad nad posteľ v spálni);
• ohrievače by nemali byť inštalované v blízkosti okenných otvorov;
• Ak by miestnosť mala inštalovať infračervené panely, strop by nemal byť pokrytý dekoratívnymi materiálmi z polymérov.

Tip! Keď je infračervené stropné vykurovanie inštalované v malej miestnosti, môžete si to urobiť sami, inak budete musieť vykonať komplexné stavebné práce, ktoré musia predchádzať technické výpočty. Je lepšie zveriť prácu odborníkov.

Samotný proces pozostáva z niekoľkých etáp, z ktorých každý je detailne opísaný nižšie.

Montáž izolácie

Tepelnoizolačný materiál, ktorý sa používa pri inštalácii infračervených ohrievačov, má okrem nízkeho koeficientu tepelnej vodivosti aj reflexné sito z kovovej fólie.

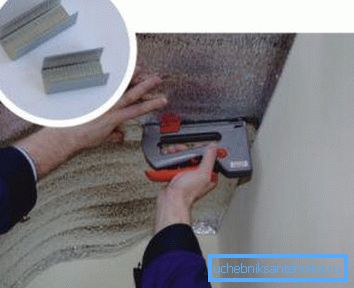

Optimálna hrúbka vrstvy je 5 mm, ak je strop vyrobený z tepelne vodivých materiálov, môžete odobrať 10 mm izolátor. Okrem toho budete potrebovať stavebnú zošívačku (ak je strop drevený alebo sú na ňom inštalované nosníky) alebo špeciálny upevňovací materiál s hmoždinkami a širokými uzávermi (v prípade, že strop je vyrobený z betónu).

Schéma práce je nasledovná:

• tepelné izolačné dosky sa položia na povrch a upevnia sa v prírastkoch nie viac ako 50 cm;
• medzi susednými listami musíte urobiť prekrytie šírky od 2 do 3 cm;

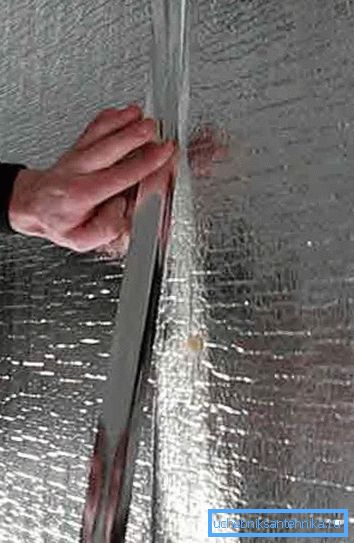

• na zlepšenie reflexných vlastností švov sú lepené špeciálnou lepiacou fóliou.

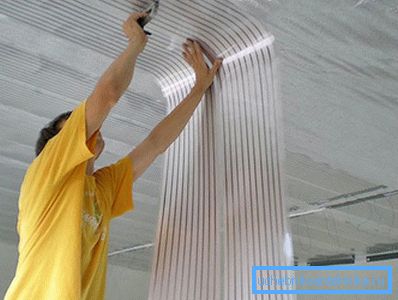

Upevnenie IR panelov

Štruktúrne infračervený ohrievač filmu je doska z uhlíka, na ktorej sú lepené vodivé uhlíkové vlákna. Okrem toho každý prvok má špeciálne miesta na upevnenie na vertikálnom alebo horizontálnom povrchu.

Poradie inštalácie vykurovacích prvkov je rovnaké ako pri inštalácii tepelne odrazového materiálu. Používajú sa rovnaké nástroje a materiály.

Venujte pozornosť! Filtračné infračervené ohrievače môžu byť upevnené iba v priehľadných poliach umiestnených na ich okrajoch (na to sú špeciálne navrhnuté). V opačnom prípade môžete poškodiť zariadenie, ktorého cena nie je taká malá.

Ak máte pochybnosti o svojich schopnostiach alebo máte nedostatočné skúsenosti s vykonávaním inštalačných prác, odporúčame vám kontaktovať špecialistov, ktorí nielen plnia úlohu kvalitatívne, ale aj garantujú kvalitu.

Elektrické pripojenie

Aby mohli infračervené žiariče vykonávať svoje funkcie, musia byť pripojené k elektrickej energii.

Toto sa vykonáva takto:

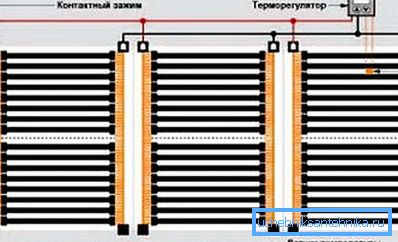

1. Trochu ďaleko od vykurovacích fólií na povrchu stropu je vytvorený stroboskop pre kladenie elektrických káblov, ktoré k nemu privádzajú ohrievače. Káblová linka je vyrobená z jedného vodičového kábla s vhodným prierezom (v závislosti od počtu žiaričov). Samotné zariadenia sú pripojené paralelne.

1. Na konci inštalácie sú všetky kĺby pečlivo izolované a káblový kanál je uzavretý tak, aby neznečistil vzhľad miestnosti.
2. Potom je nainštalovaný automatický termostat pre vykurovanie. Teplotný snímač by mal byť vo výške asi jeden a pol metra od podlahy. Ak je miestnosť malá, ovládacie zariadenie sa jednoducho zasunie do prerušenia napájacieho kábla.
3. Vo väčších priestoroch je schéma zapojenia iná. Drôty zo všetkých panelov sa zhromažďujú v špeciálnom ovládacom paneli, kde sú inštalované magnetické stýkače, riadené termostatom.

Na konci práce sa systém testuje vo všetkých existujúcich režimoch. Ak je to úspešné, môžete na strop namontovať dekoratívne materiály.

záver

Infračervené vykurovanie je veľmi efektívny a ľahko inštalovateľný klimatický systém. Avšak jeho použitie ako hlavný môže mať za následok zvýšenú spotrebu energie, ktorá je drahšia ako plyn spotrebovaný samostatným kotlom (pozri tiež článok Infračervený film na vykurovanie - zariadenie a vlastnosti).

Po preskúmaní videozáznamu, ktorý vám bol ponúknutý, môžete sa dozvedieť viac o ekonomických spôsoboch, ako vykurovať svoj dom.
