Správna inštalácia bimetalických radiátorov v domácnostiach

Vo väčšine oblastí našej planéty s miernym, kontinentálnym a studeným podnebím sa autonómne alebo centralizované systémy na ohrev vody považujú za najefektívnejšie metódy vykurovania obytných a komerčných budov. Ako chladiaca kvapalina zvyčajne používajú obyčajnú vodu alebo nemrznúcu kvapalinu, ktorá cirkuluje medzi vykurovacím kotlom a izbovým výmenníkom tepla, ktoré používajú domáce vykurovacie telesá.

Nezávislá montáž vykurovacieho systému pre domácnosť

V súčasnosti existuje veľa rôznych domácich vykurovacích zariadení vyrobených z rôznych materiálov pomocou vyspelých technológií, takže neskôr v tomto článku budeme podrobne uvažovať o základných výkonnostných vlastnostiach bimetalických izbových radiátorov určených na vykurovanie obytných bytov a rodinných domov so samostatným alebo centralizovaným vykurovacím systémom.

Tiež pre domácich remeselníkov bude tu ponúknutá podrobná inštrukcia, ktorá predstavuje podrobný opis technológie samoobslužnej montáže a pripojenia bimetalických radiátorov k vykurovaciemu systému pre domácnosť.

Konštrukčné vlastnosti bimetalových radiátorov

Všetky bimetalické vykurovacie telesá pre domácnosť sú vyrobené z dvoch rôznych typov kovov a vo väčšine prípadov sú kompozitným obvodom, v ktorom sú vnútorné kolektory a vertikálne žiarové vedenia vyrobené z ocele a vonkajšie obloženie a bočné opracovanie je vyrobené z neželezných kovov s vysokou tepelnou vodivosťou.

Ďalšou charakteristickou vlastnosťou bimetalických výrobkov je to, že ich vnútorné kanály majú menší prierez v porovnaní s bežnou liatinovou batériou, takže pri rovnakom tlaku a prietoku dochádza k rýchlejšej zmene celkového objemu prenosu tepla v týchto kanáloch, čím dochádza k vyššiemu prenosu tepla ,

Venujte pozornosť! Pri ohrievaní a chladení bimetalových prvkov v určitom okamihu počujete charakteristické kliknutia s nízkym objemom. Malo by byť známe, že vznikajú v dôsledku rozdielu koeficientov lineárnej rozťažnosti rôznych kovov, preto sa považujú za normálne.

Výhody a nevýhody

Hlavnou nevýhodou všetkých bimetalických radiátorov v porovnaní s liatinovými akumulátormi je ich relatívne vysoká cena, čo je spôsobené vysokými nákladmi na neželezné kovy, ktoré sa používajú na výrobu prvkov bočného odstraňovania tepla odvádzajúcich teplo.

Zároveň, napriek vysokým nákladom, majú všetky bimetalické výrobky niekoľko nepopierateľných výhod, ktoré sú nasledovné:

1. Vzhľadom na hrubovrstvové potrubie na dodávku vody a vertikálne žiarivkové kanály vyrobené z ocele sú takéto radiátory veľmi spoľahlivé, pretože nie sú deformované pod vplyvom vysokej teploty, dobre odolávajú hydrodynamickému zaťaženiu, pretože sú určené na tlak vody v systéme až do 52 kg / cm2.
2. Konštrukčná a rúrková oceľ je menej náchylná na koróziu ako hliník., preto sa vnútorné steny rúrok prakticky neoxidujú a nepraskávajú sa vápnom.

1. Vonkajšie hliníkové rebrá majú vysokú tepelnú vodivosť., a vďaka špeciálne navrhnutému prierezovému profilu má veľký vonkajší povrch, preto takéto časti majú vysoký prenos tepla a dobrú schopnosť rozptyľovania tepla.
2. Výrobky s hliníkovými rebrami sú okrem iného výrazne ľahšie ako liatinové batérie., preto sa inštalácia bimetalických vykurovacích radiátorov môže vykonávať nezávisle, bez pomoci.
3. Bimetalové radiátory majú dlhú konštrukčnú životnosť, a vonkajší dekoratívny povlak s práškovým polyesterovým sklovitom dáva im estetický vzhľad.

Tip! Pri výbere farebného bimetalického radiátora by sa mali uprednostňovať modely svetla a najlepšie všetky biele, pretože svetelný povrch má najlepšiu schopnosť vyžarovať teplo.

Montáž vykurovacích častí

Všetky typy radiátorov pre domácnosť sa uvádzajú do predaja vo forme dokončenej batérie zostavenej z niekoľkých častí vykurovacích telies.

V závislosti od objemu vykurovanej miestnosti môže byť tepelná izolačná kapacita nosných stien budovy, ako aj klimatické charakteristiky konkrétneho regiónu, rozmery a teda aj tepelná kapacita batérie kedykoľvek zmenené odpojením alebo pridaním požadovaného počtu úsekov do nej.

1. Vykurovacie úseky sú navzájom prepojené špeciálnymi prívodnými maticami, na ktorých je na jednej strane odrezaný pravotočivý závit a na druhej strane je ľavý vonkajší potrubný závit rezaný.

1. Každá časť batérie má priechodný otvor na priechod vody, ktorý je na jednej strane odrezaný pravou stranou a na druhej strane ľavotočivý závit.

1. Pred montážou batérie musíte položiť susedné časti proti sebe a umiestniť ich na plochý tvrdý povrch smerom dole.
2. Pripravte dve prívodné matice, vložte ich na jedno tesniace tesnenie a potom ich utiahnite do horných a spodných otvorov jednej časti 1-1,5 otáčok, dávajte pozor na správny smer závitov.
3. Otvory so závitom z rozdeľovača vody druhého úseku by mali byť zarovnané so závitovou časťou matice, potom ich podľa možnosti zabaliť do oboch častí ručne súčasne bez toho, aby ste vynakladali veľké úsilie.

1. Uistite sa, že sú časti chladiča vo vzájomnom vzájomnom smere a v správnom smere závitov, striedavo s jednotnou silou utiahnite obidve skrutky so špeciálnym kľúčom radiátora.

Tip! Moderné vykurovacie radiátory majú vstupné a výstupné otvory so závitmi s priemerom 1 "závitu a prívodné potrubia v dome môžu mať inú veľkosť, napríklad 1/2" alebo 3/4 ". Aby ste sa mohli pripojiť k sebe, musíte pred inštaláciou zakúpiť špeciálny inštalačný kit pre existujúci priemer rúr.

Zvyčajne pozostáva z dvoch alebo štyroch nástenných držiakov s hmoždinkami na betóne alebo tehly, dvoch adaptérov s pravou rukou, dvoch adaptérov s ľavotočivým závitom, jedným skrutkovacím uzáverom a jedným ventilom na odvzdušňovanie. Tiež oddelene by ste mali zakúpiť guľové kohúty a matice American.

Technologické vlastnosti inštalácie

Nezávislá inštalácia bimetalických radiátorov na stenu sa vykonáva pomocou štandardných upevňovacích konzol a pripojenie na potrubie vykurovacieho systému sa vykonáva pomocou špeciálnej matice, tzv. Americkej.

1. Pred inštaláciou nových vykurovacích telies do existujúceho vykurovacieho systému je potrebné vykonať dôkladné preplachovanie starých komunikácií, aby sa odstránili nečistoty, hrdza a nánosy soli a vápna z vnútorného povrchu potrubí.
2. Na konci napájacích potrubí vykurovacieho systému odrežte závit, na ktorý potrebujete skrutky z mosadze alebo bronzu.

1. Nainštalovať kohúty na vodnú guľu v priamych vývodoch odpalín a pripojiť výstupy v tvare T vstupov a spätných potrubí navzájom s potrubným segmentom tak, aby sa získal obtokový potrubie alebo inými slovami bypass.
2. Vo vstupných a výstupných otvoroch chladiča nainštalujte adaptéry požadovanej veľkosti, do ktorých sa zasunie závitový konektor americkej matice.

1. Potom je potrebné upevniť radiátor na stenu pomocou držiakov z montážnej sady a potom pripojiť matice americkej vstupnej a výstupnej dýzy k guľovým ventilom napájacích a spätných potrubí vykurovacieho systému.

1. Na slepom konci horného kolektora každého vykurovacieho zariadenia nainštalujte automatický alebo ručný ventil na odvzdušnenie vzduchu zo systému, ktorý sa tiež nazýva Mayevskyho kohútik iným spôsobom.

1. Pre jednoduché používanie namiesto hornej batérie môžete inštalovať mechanický termostat s vlastnými rukami, čo vám umožní automaticky udržiavať nastavenú teplotu vykurovacieho telesa.

1. Po dokončení inštalácie otestujte systém pri zvýšenom pracovnom tlaku, pri netesnostiach a úniku závitových pripojení.

Tip! Na utesnenie všetkých závitových spojov sa odporúča použiť špeciálnu fluoroplastickú tesniacu pásku (FUM), ktorá by mala byť navinutá v tenkej vrstve na závit, začínajúc od konca rúrky pozdĺž závitov.

záver

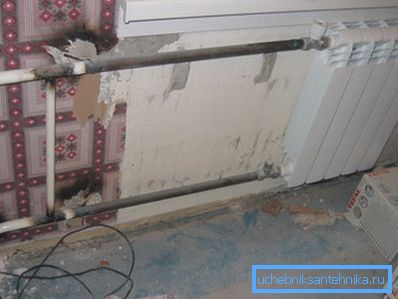

Napokon treba poznamenať, že používanie bimetalických radiátorov je rovnako účinné v oboch autonómnych a centralizovaných vykurovacích systémoch, avšak v prípade centralizovaného vykurovania obytného bytu sa na spojenie bimetalových radiátorov môžu používať iba oceľové rúry, pretože počas plánovaných skúšok, veľmi vysoký tlak na krátky čas.

Viac informácií získate po pozretí videa na konci tohto článku alebo štúdiu podobných materiálov v tejto sekcii na našich webových stránkach.
