Solárne kolektory pre domáce vykurovanie - maximálne úspory

Muž sa vždy snažil využívať obnoviteľné zdroje energie na maximum. Priehrady sú postavené na riekach, využíva sa veterná energia a slnečné svetlo môže byť v slnečných oblastiach dobrým zdrojom energie. Mnohé z nich priťahuje skutočnosť, že takáto energia je prakticky zadarmo - stačí minúť peniaze na inštaláciu vhodného vybavenia a pravidelnú údržbu.

Typy solárnych kolektorov

Je spoľahlivo známe, že Zem dostane v priemere toľko slnečnej energie za deň, ako to celé ľudstvo trápi najlepšie ročne. Bohužiaľ, väčšina tejto energie je zbytočná. Použitie kolektorov umožňuje presmerovať aspoň časť absolútne bezplatnej energie podľa vašich potrieb.

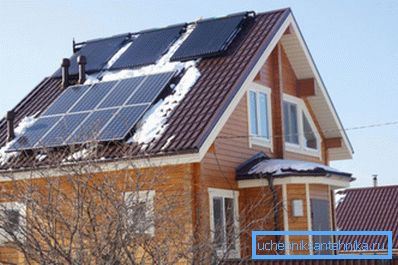

Takéto zariadenia sa môžu používať napríklad na jednoduché ohrievanie vody v bazéne vonku, ale vykurovanie domu so solárnymi kolektormi sa stáva čoraz reálnejšou.

Venujte pozornosť! Zberatelia ešte nie sú schopní zabezpečiť 100% potreby domu na teplo, najmä ak je dom v nepriaznivých klimatických podmienkach. Preto sa najčastejšie používajú v spojení so známymi vykurovacími systémami.

Predtým, než premýšľate o vykurovacom systéme kolektorov, nie je nadbytočné sa zoznámiť s ich hlavnými typmi.

rozlišujú:

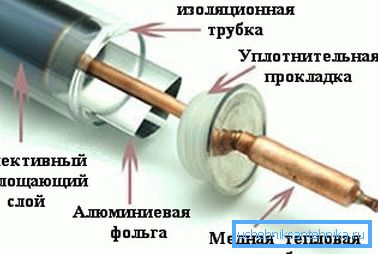

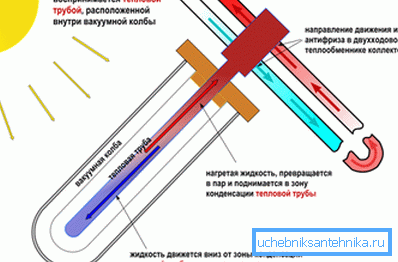

• teplovodné vákuové kolektory - sú považované za najdokonalejších predstaviteľov tejto triedy zariadení. Konštrukcia používa duté uzavreté rúrky naplnené vriacou kvapalinou. Pri zahrievaní slnečným žiarením sa kvapalina zahrieva, odparuje a prechádza do hornej časti trubice, kde odvádza teplo do chladiacej kvapaliny. V tomto prípade plyn opäť vstupuje do stavu kvapaliny a prúdi dole, cyklus sa opakuje;

Venujte pozornosť! Vákuové potrubie pre tepelné rúrky veľa stojí, ale stojí to za to. Okrem vysokej účinnosti sa líši aj v odolnosti voči poškodeniu, skutočnosťou je, že rúrky pracujú nezávisle od seba a ak jeden z nich odtlakne, zvyšok bude stále fungovať.

• plochý zberač - Asborber (absorpčný prvok) v tomto prípade vyzerá ako doska, resp. výkon zariadenia závisí od veľkosti dosky. Element absorbujúci svetlo prenáša nahromadenú energiu do chladiacej kvapaliny. Najefektívnejším spôsobom prevádzky sa považuje ten, v ktorom by sa chladiaca kvapalina mala zahriať na teplotu 20-40 ° C viac ako vonkajšia teplota.

Vykurovanie na solárnych kolektoroch bude efektívnejšie v prípade použitia vákuových modelov. Faktom je, že konštrukcia rúr umožňuje nasmerovať slnečné lúče pod uhol 90 °? do vnútornej trubice, a to aj v ranných a večerných hodinách. Ploché kolektory v tomto čase pracujú menej efektívne.

Jedinou nevýhodou vákuových zariadení možno považovať za náklady. V tomto prípade bude jednorázová cena inštalácie vykurovacieho zariadenia vyššia, na druhej strane bude oprava plochých kolektorov oveľa drahšia, pretože musíte zmeniť celú dosku a nie samostatnú trubicu.

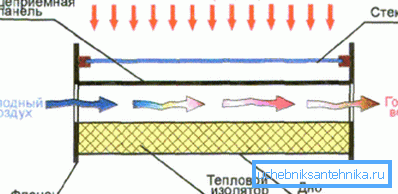

Mali by sme tiež spomenúť zariadenia, v ktorých sa vzduch používa ako chladivo. Vzduchový solárny kolektor na vykurovanie veľkých plôch nebude fungovať, pretože vzduch má slabú tepelnú vodivosť v porovnaní s vodou.

Maximálny možný počet zberateľov je vytvoriť pohodlie v malej miestnosti, napríklad malú dielňu. V tomto prípade fanúšikovia poskytujú vyhrievaný vzduch do miestnosti a nie je potrebné utrácať peniaze na inštaláciu tradičného vykurovacieho systému.

Použitie solárneho kolektora na domáce vykurovanie

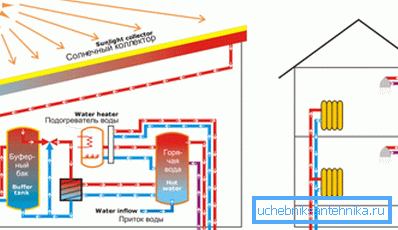

Napriek rozdielom v dizajne sa všetky zberače používajú na rovnaký účel. Princíp činnosti pre vykurovacie systémy, ktoré používajú slnečnú energiu, nie je taktiež veľmi odlišný - slnečná energia sa prenáša na chladiacu kvapalinu (najčastejšie sa používa voda) a ohriata kvapalina sa dodáva ďalej do vykurovacieho okruhu.

Princíp fungovania vykurovacieho systému pomocou solárnych kolektorov

Vykurovanie solárnymi kolektormi môže byť prirodzené aj s povinným obehom. V prvom prípade sa chladiaca kvapalina pohybuje kvôli teplotnému rozdielu v potrubí napájania a vypúšťania, v druhom - obehové čerpadlo rieši všetky problémy s pohybom vody okolo okruhu.

Venujte pozornosť! Prirodzený obehový systém je úplne nezávislý od napájania. To môže byť rozhodujúcim faktorom pre vidiecke domy v neprístupných oblastiach.

Pre systémy s prirodzenou cirkuláciou sú charakteristické tieto vlastnosti:

• akumulačná nádrž je nainštalovaná nevyhnutne nad úroveň samotného kolektora;
• horný výkon výmenníka tepla je pripojovacím bodom prívodného potrubia, tým nižšia je spiatočka;
• okrem slabého obehu sa dá poznamenať, že v tomto prípade existuje vysoké riziko leteckej dopravy.

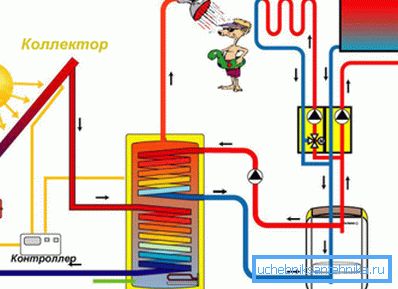

Ak nie je problém s napájaním, solárny kolektor sa môže použiť na vykurovanie vlastnými rukami v systéme s núteným obehom. Prevádzka takéhoto systému je iná, pretože keď dosiahne určitú teplotu chladiaceho média, jednoducho sa vypne.

Na to, aby boli na výmenníku tepla pripojené prívodné potrubie a spätné potrubie, na monitorovanie teploty vody sa inštalujú snímače. Bez ohľadu na to, či sa na vykurovanie alebo bežné ploché modely používajú vákuové slnečné kolektory, takýto systém nie je schopný zohriať obydlie, a preto sa odporúča použiť ho ako prídavok napríklad k plynovému alebo elektrickému ohrevu.

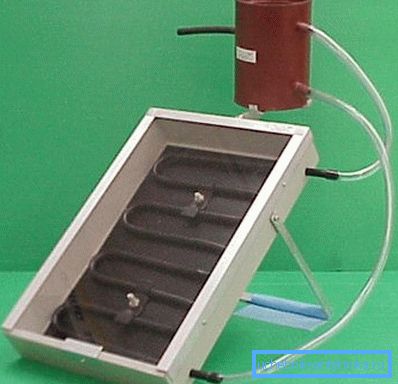

Domáci zberateľ

Presne povedané, dokonca aj čierne farbený sud s vodou môže byť považovaný za najjednoduchší zberač, pretože premieňa slnečnú energiu na teplo a prenáša ju do chladiacej kvapaliny. Je zrejmé, že v tomto prípade bude účinnosť minimálna a takéto riešenie je vhodné len na sprchovanie v dachu.

Je však ľahké, aby ktokoľvek vytvoril kolektor, ktorý môže byť použitý na vykurovanie obydlia a zásobovanie teplou vodou. Osobitné zručnosti nie sú potrebné, s výnimkou zručností práce so zváracím strojom.

Vykurovanie solárneho kolektora sa skladá z takých prvkov, ako sú:

• izolovaná škatuľa, bude umiestnená na radiátor;
• aquacamera - potreba vytvárať tlak v systéme;
• nádrž na vodu - pohon;
• pipe.

Systém je zostavený v nasledujúcom poradí:

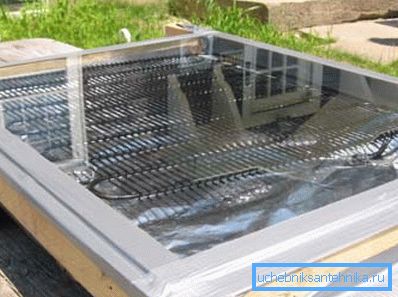

• najskôr sa vyrába krabica, pre ňu sú vhodné obyčajné dosky a dno môže byť zosilnené niekoľkými pruhmi. Sloty sú izolované akýmkoľvek spôsobom. V spodnej časti krabice by mala byť čierna plechová tabuľka, na ktorej by bol umiestnený aj radiátor (tiež nafarbený čierny), všetko je prekryté priehľadným sklom a umiestnený na streche;

• v podkroví je kumulatívna nádrž a aqua komora, ktorá sa nachádza asi 1 meter nad nádržou;
• potom je systém pripojený potrubím.

Počas prevádzky ohrievaná voda v chladiči stúpa a vstupuje do nádrže potrubím, čím premiestňuje studenú vodu. Studená voda naopak - padá do radiátora.

Venujte pozornosť! Aquakamera vykonáva ďalšiu funkciu - neumožňuje miešanie s teplou a studenou vodou.

Takýto solárny kolektor v zime sa dá ťažko použiť na vykurovanie. Je to skôr dobrý spôsob, ako výrazne znížiť náklady na zaplatenie za horúcu vodu, ak je to žiaduce, môže sa použiť na mierne uvoľnenie hlavného vykurovacieho systému.

sčítanie

Solárne kolektory - pokus človeka používať obnoviteľný zdroj energie v každodennom živote. Takéto riešenia ešte nie sú schopné poskytnúť 100%, napríklad vykurovanie bývania, ale môžu byť použité na zníženie nákladov na vykurovanie o približne 40-60%. Vzhľadom na to, že tepelná energia je absolútne zadarmo, nie je prekvapujúce, že slnečné kolektory sú veľmi populárne (pozri aj článok "Oprava ventilácie: niektoré vlastnosti a odporúčania majstrov).

Video zobrazuje prácu domáceho zberateľa.
