Schémy vykurovania s dvoj kotla: najvhodnejšie riešenia pre

Ako viete, dvojkruhové vykurovanie v dome je vtedy, keď generátor tepla samostatne ohrieva vodu pre radiátory (prvá vetva) a pre zásobovanie teplou vodou (druhá vetva). Podobná schéma systému v dnešných dňoch sa stala veľmi populárnou vzhľadom na jeho všestrannosť a pohodlie.

Na to, aby takáto sieť fungovala, je potrebný predovšetkým dvojkotlakový vykurovací kotol, ktorý je schopný ohrievať tekutinu na prenos tepla aj horúcu vodu. Opíšeme, ako možno v tomto článku implementovať súkromný dom s dvojkotúčovým kotlom.

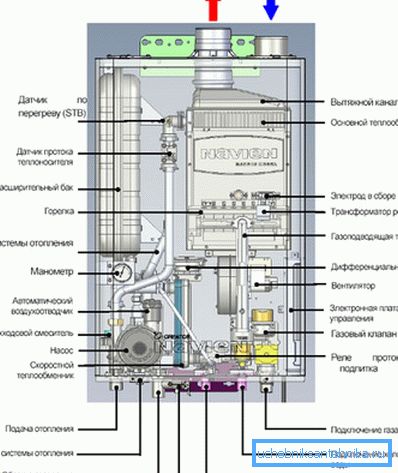

Vlastnosti tepelných generátorov s dvojitým okruhom

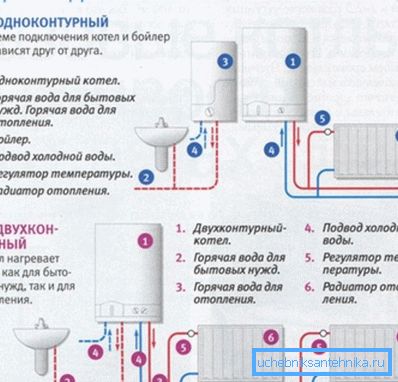

1. Hlavným rozdielom medzi takýmito jednotkami a jednostranovými náprotivkami je, že využívajú tepelnú energiu paliva nielen na ohrev vody vo vykurovacom okruhu, ale aj v odvetví na dodávku teplej vody.
2. Jednorazové náprotivky sa môžu použiť aj na ohrev vody.. Môže sa to vyskytnúť v zásobníku nepriamym ohrevom. V tomto prípade tepelný nosič čiastočne uvoľní energiu, prúdi cez prídavný výmenník tepla v tepelne izolovanej nádrži.
3. Hlavným rozdielom jednotky továrne na obtok z takých domácich obvodov je priamy prenos tepelnej energie z paliva do vody..

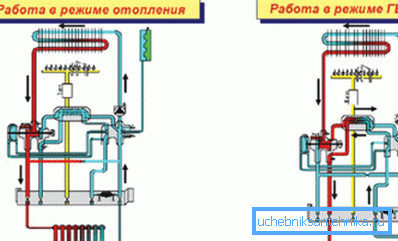

Venujte pozornosť! Pri navrhovaní systému zvážte jednu veľmi dôležitú vlastnosť, ktorú má schéma kúrenia s dvojkotlakovým kotlom. Ak je v dome napojená batéria na teplú vodu, kotol zastaví ohrievanie chladiacej kvapaliny a prepne sa do okruhu TÚV.

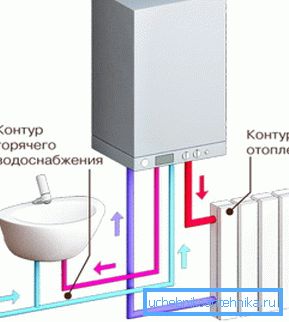

Ako funguje takáto jednotka v praxi?

1. Pri dobre izolovaných budovách s významnou plochou nie je veľmi dôležitý zvukový režim prevádzky obojsmernej jednotky. Také budovy majú vysokú tepelnú zotrvačnosť. Preto aj keď kotol ohrieva vodu na niekoľko hodín iba pre potreby domácnosti, teplota v dome sa zmení iba o 1/2 stupňa.
2. Ak je budova malá alebo nie je dostatočne izolovaná, zotrvačnosť sa stáva dôležitým parametrom. Vykurovacie batérie a voda v potrubí by v tomto prípade mali vychladnúť čo najdlhšie. To možno dosiahnuť zdvihnutím radiátorov s veľkým objemom sekcií a potrubia so zvýšeným úsekom.
3. Ak je potreba značných objemov a stálych nákladov na horúcu vodu, je lepšie neinštalovať dvojkotlakový kotol.

Tu je schéma vykurovania s dvoma kotlami buď s jednosmerným analógovým a stĺpovým vykurovacím systémom. Zariadenie s dvojitým okruhom nebude schopné udržiavať pohodlnú teplotu v priestoroch, ak sa na TÚV použije väčšie percento času.

1. V podobnom bojleri by sa nemal plánovať aj gravitačný vykurovací systém.

Venujte pozornosť! V takomto prípade po zastavení kotla sa cirkulácia v ohrevnej sieti zastaví takmer okamžite. Obnova bude dlhá. Počas nabíjania horúcou vodou sa batérie nerovnomerne zahrejú. To povedie k nepríjemnému rozloženiu teploty v miestnostiach.

Vykurovacie zariadenie, ak je budova malá

Pozrime sa na to, aký je plán pripájania obojsmerného vykurovacieho kotla, ak je dom jednopodlažný, malý (do 100 m2) a má niekoľko oddelených miestností, ktoré musia byť vykurované.

V tomto prípade bude optimálna jedna-trubková sieť. Jedná sa o najjednoduchšiu konštrukciu a inštaláciu, s jej prevádzkou takmer bez problémov. Okrem toho bude cena systému nízka vzhľadom na ekonomiku materiálov, pretože to bude mať menej ako dvojvrstvový náprotivok.

Implementácia schémy

1. Malý objem budovy naznačuje, že v nej bude málo nájomníkov. Takže náklady na teplú vodu budú malé. Nie je potrebné opustiť nevýznamnú zotrvačnosť, ale krásne a dobre dávajúce teplo hliníkové batérie. Analógy surového železa sú citlivé na teplo, ale spravidla nie estetické.
2. Objem chladiacej kvapaliny v potrubiach, v tomto prípade sa odporúča zvýšiť. Optimálnym riešením problému je zvýšenie prierezu produktov o jeden rad. Napríklad z Du-30 do Du-40. Množstvo vody v okruhoch sa potom stane 1,6-krát väčším.
3. Všetky radiátory musia byť namontované bez toho, aby bol okruh otvorený, paralelne s ním. Schéma väzby môže byť diagonálna alebo nižšia.

Pokyn odporúča vložiť každú batériu:

• škrtiacu klapku (vyvažovanie krmív);
• uzatvárací ventil na spiatočke;
• ventil na odvzdušnenie zo systému (konvenčný dizajn alebo Mayevsky) do pravého alebo ľavého horného krytu.

Spodná možnosť zapojenia

1. Ak chcete znížiť prierez hlavného okruhu a otvoriť ho, v tomto prípade by nemal byť.
2. Bezprostredne po vykurovacom generátore musí byť obrysová trubka ostre zdvihnutá vertikálne, aby sa vytvoril "urýchľovací" kolektor. Potom ho musíte viesť so svahom (konštantným) nadol.

Venujte pozornosť! Toto smerovanie potrubia je pomerne zložité a neestetické. Pri vypnutom čerpadle je však potrebné, aby sa vykurovacie batérie ohrievali v dôsledku prirodzenej cirkulácie.

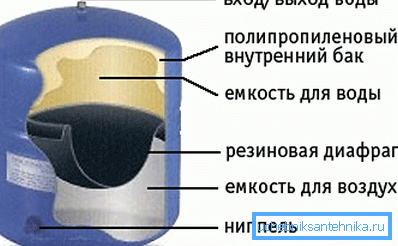

1. Pred kotlom (pozdĺž toku chladiacej kvapaliny) by mala byť inštalovaná expanzná nádrž (membrána). Pri zahriatí bude kompenzovať zvýšenie objemu vody.
2. Nádrž by mala mať kapacitu 10 percent objemu nosiča tepla. Nádrž by mala byť vložená.

Čo robiť, ak je dom veľká

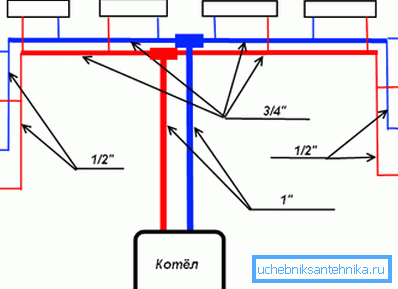

1. Pri veľkej dvojpodlažnej budove s veľkým počtom oddelených miest je schéma dvojtrubkového vykurovania najvhodnejšia. Mal by mať horné plniace a konštantné rozvody.
2. Priamo od tepelného generátora tečúca voda tečie nahor cez prívodné potrubie. Prechádza okolo budovy v podkroví alebo stropu horného poschodia.
3. Potom sa voda dostane do stúpačky, batérie sú k nim pripojené. Otvory nie sú úplne otvorené. Každé zariadenie je vybavené nastavovacou tlmivkou a jumperom.
4. Odporúča sa inštalovať uzatvárací ventil na druhej vetve prívodného potrubia. Ventil na odvzdušnenie môže byť umiestnený len jeden a pripevnený k expanznej nádrži v hornej časti obvodu.
5. Na druhej (spodnej) rúrke, ktorá sa ohýba okolo budovy v suteréne alebo podlahách prvého poschodia, voda prúdi späť do kotla.

Venujte pozornosť! Takéto viazanie dvojkruhového vykurovacieho kotla má jednu dôležitú výhodu. V prípade potreby je schopný fungovať v dôsledku prirodzenej cirkulácie tepelného nosiča. Rúrka na prietok vody do hornej časti fľaše bude tu pôsobiť ako urýchľovací kolektor.

To znamená, že systém s takouto schémou môže pracovať bez jednotiek závislých od výkonu (napríklad čerpadlo). Na základe toho, ak dôjde k vyššej moci, nikdy nezmrazíte.

Zvýšenie tepelnej zotrvačnosti systému

Môžete zvýšiť tepelnú zotrvačnosť vykurovacieho systému vlastnými rukami.

1. Toto je výhodné, ak si zvolíte trochu väčšiu časť kontúrových rúrok, ako je to potrebné pre projekt.

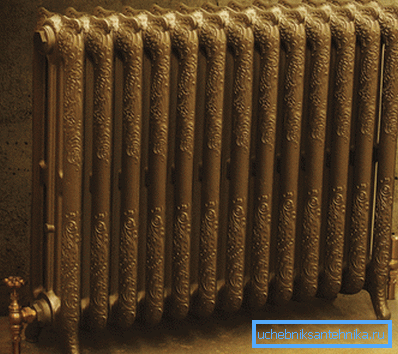

2. Alternatívne batérie môžete vymeniť aj s nálepkami z liatiny. Majú rozšírený vnútorný objem sekcií, čo zvyšuje tepelnú vodivosť a tepelnú kapacitu materiálu. Predpokladá sa, že všetky liatinové batérie pre vykurovacie systémy majú ošklivý dizajn. Nie je to však. Áno, ich zastarané modely sovietskej éry sa stále vyrábajú. Okrem nich ponúka trh aj moderné náprotivky. Napríklad krásne podlahové radiátory z kované liatinové alebo stenové batérie s plochými estetickými tvarmi.

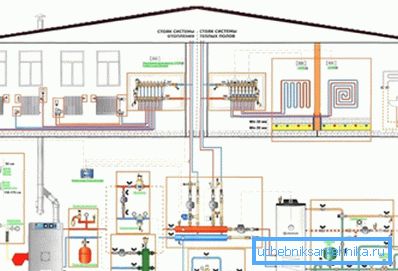

1. Často, podkrovie alebo druhé poschodie domu v zime je potrebné iba príležitostne, napríklad, aby hostia. Najlepšou možnosťou je použiť schému vykurovania s dvoma generátormi tepla a oddelenými jednokotúčovými obvodmi pre každé podlažie.
2. V tomto prípade bude kotol v hornej časti prevádzkovaný väčšinu času v ekonomickom režime, t.j. udržujte teplotu asi +5 stupňov.

Najlacnejší spôsob, ako prekonať všetky problémy.

1. Môžete nezávisle vylepšiť vykurovaciu sieť, ktorá mnohonásobne zvyšuje jej tepelnú zotrvačnosť.

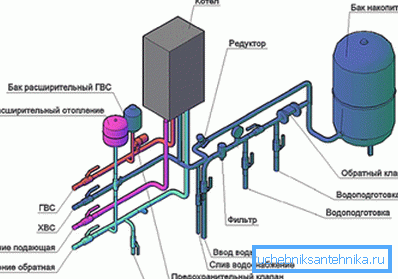

2. Za týmto účelom pridajte k okruhu batériu tepelnej energie (zásobník). Ide o kontajner s objemom 300/2000 l, ktorý má dve spojovacie potrubia. Nádrž by mala byť dobre izolovaná, aby sa znížili tepelné straty.
3. Kapacita slúži na akumuláciu veľkých objemov ohriatej vody. Ak sa kotol zastaví, teplo sa vyčerpá z tejto nádrže. Je jasné, že čím je nádrž väčšia, tým pomalšie sa vykurujú radiátory.


4. Tepelný akumulátor je možné umiestniť na niektorú z častí vykurovacieho systému. Môžete ho pripevniť do suterénu. Preto otvorte spodný okruh pomocou dvoch pripojení. Jednotku je možné umiestniť do komory. Zaujímavou možnosťou je premeniť zariadenie na základňu teplej pece. Koniec koncov, to nevyhnutne prinesie teplo do atmosféry.
5. Batéria kompenzuje pokles teploty chladiacej kvapaliny počas doby, kedy kotol ohrieva vodu pre prívod horúcej vody. Je veľmi výhodné, ak je kotol napájaný elektrickou energiou.

Venujte pozornosť! Samozrejme, táto metóda má svoje nevýhody. Napríklad tepelný akumulátor je pomerne drahý. Vysoko kvalitný izolovaný model s objemom jedného kubického metra vám bude stáť 20/30 rubľov, čo závisí od výrobcu.

záver

Dvojkruhový generátor tepla má svoje výhody aj nevýhody. Ak je to žiaduce, mínusy jednotky môžu byť výrazne znížené. V takom prípade dostanete najpohodlnejší systém, ktorý poskytne vášmu domu teplú aj teplú vodu. Video vám povie ešte viac.
