Schémy pripojenia vykurovacích radiátorov - zvážte možné

Jedným z najdôležitejších aspektov v procese vykurovania je inštalácia, ktorá priamo ovplyvňuje výkonnosť zariadenia. Ale mnohí majitelia apartmánov a vidieckych domov nie vždy správne vykonávajú tento proces, čo vedie k neustálej oprave. V tomto článku sa budeme zaoberať iba správnym pripojením vykurovacieho telesa k vykurovacím systémom.

Možnosti pripojenia zariadenia

Možno, že stojí za to začať s spôsobmi kladenia vykurovacích potrubí, čo je dôvod, prečo je spojenie radiátora priamo závislé na vykurovaní.

Existujú dva spôsoby kladenia potrubí na vykurovanie:

• monotube - pričom chladiaca kvapalina je privádzaná cez potrubie do radiátorov ohrevu, upevnených postupne jeden po druhom a po ich umytí sa vracia k zdroju ohrevu. Spravidla je pri 20 - 30% dĺžky trasy už značne chladené chladivo.

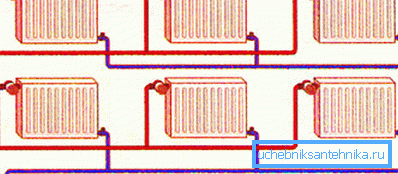

• Dvojitá trubica - pozostávajúce z dvoch nezávislých potrubí: napájanie a spätné pripojenie, v tomto prípade chladiace médium zahŕňa paralelné pripojenie vykurovacích prvkov.

Moderné návrhy batérií sú väčšinou vybavené štyrmi možnými montážnymi bodmi potrubia (dva horné a dva spodné). Preto pripojenie radiátorov k rôznym systémom je možné niekoľkými spôsobmi.

Jednosmerné pripojenie

Najbežnejší spôsob inštalácie vykurovacieho systému môže byť v prípade bytových domov volaný jednostranný.

Táto schéma pripojenia vykurovacieho radiátora umožňuje pripojenie potrubia na jednej strane zariadenia:

• Napájacie potrubie je zvyčajne pripojené k tryske v hornej časti.
• Spätný chod je pripevnený v spodnej polohe.

Venujte pozornosť! Pri jednostrannom pripojení chladiča pri zmene miest napájacieho a spätného okruhu je možná strata prenosu tepla systému až na 7%.

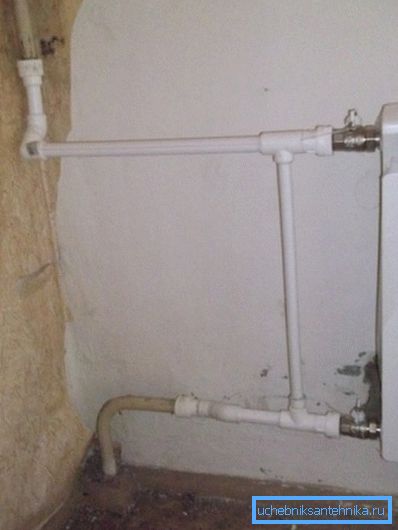

Jednostranné usporiadanie batériového potrubia nevyhnutne zahŕňa prepojku spájajúcu "tok" a "spätný tok" pred zariadením. Demontáž tohto jumpera s vlastnými rukami je veľmi nežiaduca, pretože môže narušiť prevádzku celého systému ústredného vykurovania.

Koeficient prenosu tepla môže tiež znížiť neoprávnené zvýšenie úsekov zariadenia, viac ako 12-15 kusov v dôsledku oslabenia vykurovania odľahlej oblasti.

Diagonálne pripojenie

Pri výrobkoch s počtom častí presahujúcim 15 kusov bude schéma diagonálneho pripojenia oceľových radiátorov optimálna.

Podľa tejto schémy:

• Napájacie potrubie je na jednej strane namontované na zariadení na vrchu.
• Presmerovanie na najnižší bod, na druhej strane.

Chladiaca kvapalina, ktorá je distribuovaná zhora nadol a diagonálne, zabezpečuje rovnomerné zahrievanie všetkých častí chladiča. Porušenie princípu dodávky a spätného pripojenia môže mať za následok zníženie vykurovacieho výkonu z vykurovacích produktov o 40-50%.

POZOR! Pre maximálny efekt sa v dvojvrstvových vykurovacích systémoch používa diagonálne pripojenie.

Spodné pripojenie

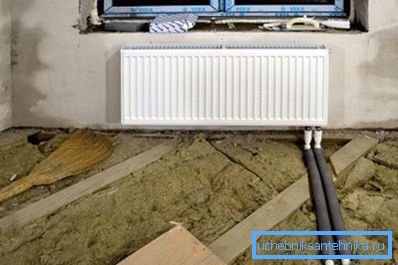

Prijateľnou schémou na pripojenie radiátorov v súkromnom dome je spodné usporiadanie potrubí. Proces spočíva v spájaní potrubí z rôznych strán zariadenia v najnižších bodoch. Možná strata napájania batérie v takejto schéme pripojenia 12-14% môže byť nastavená inštaláciou vzduchových ventilov, ktorými sa vzduch zo systému vyberie.

Pomôže tiež zvýšiť účinnosť vykurovania pomocou nižších radiátorov - inštalácia vykurovania cirkulačného čerpadla.

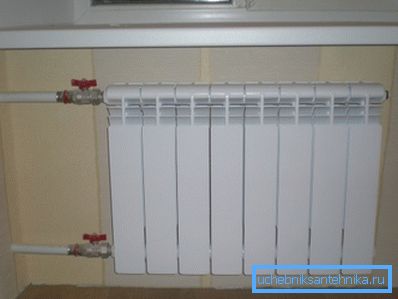

Tip! Odporúča sa inštalovať uzatváracie ventily na miestach, kde sú zariadenia pripojené k potrubiam. Umožní to vykonať opravu alebo demontáž a výmenu zlyhanej batérie bez vypnutia celého vykurovacieho systému.

Tóny inštalácie a pripojenia radiátorov

Bez ohľadu na to, akým spôsobom bola zvolená schéma upevnenia potrubia s batériami, existuje niekoľko pravidiel pre inštaláciu zariadení, pri dodržiavaní ktorých je možné vytvoriť efektívny systém vykurovania.

Návod na inštaláciu radiátorov odporúča:

• Batérie by sa mali inštalovať priamo pod okenné otvory alebo v blízkosti dverných otvorov (v súkromných domoch), pretože tieto sú hlavnými zdrojmi tepelných strát.
• Pri inštalácii batérie je potrebné dodržiavať normatívne vzdialenosti od prístroja k príslušným konštrukciám:

• Vo výške asi 100-120 mm od podlahy.
• Vzdialenosť od steny je 20-50 mm.
• Pod okenným parapetom 100 mm.

Odporúčame vám, aby ste počúvali odporúčania odborníkov, pretože náklady na dohľad nad montážou a pripojením - znižujú efektívnosť a náklady na vykurovanie vášho domova.

záver

Dúfame, že uvedené informácie vám pomôžu pochopiť a inštalovať zariadenia vykurovacieho zariadenia správne a bez akýchkoľvek problémov. Koniec koncov, ak je všetko vykonané správne, nemôžete minúť peniaze dlhé roky a neuvažovať o nadchádzajúcich opravách, nákladoch a čase, ktoré je lepšie stráviť na vašej rodine a odpočinok.

V prezentovanom videu v tomto článku nájdete dodatočné informácie k tejto téme.
