Schémy pripojenia vykurovacích radiátorov v súkromnom dome:

Pri budovaní alebo oprave existujú rôzne spôsoby pripojenia vykurovacích radiátorov v súkromnom dome, ale napriek tomu existujú len dve možnosti pre všeobecné usporiadanie okruhu, aj keď tu existuje aj množstvo odtieňov. Tieto možnosti sú rozdelené na usporiadanie buď jednorúrkového alebo dvojrúrkového systému, aj keď poskytuje prechod kontúry na vykurovaný systém podlahy, vykurovanie kolektorov a podobne.

Aby ste to pochopili, mali by ste zostať u nás a pokračovať v ďalšom čítaní, kde okrem iného ukážeme video v tomto článku.

Typy obrysov

Stručne o kotloch

Poznámka. Pre akýkoľvek typ vykurovania potrebujete zdroj a v tomto prípade môže byť konkrétny kotol. Výber tejto jednotky závisí v prvom rade od dostupnosti energie vo vašej domácnosti - elektrickej energie, plynu, nafty alebo tuhého paliva.

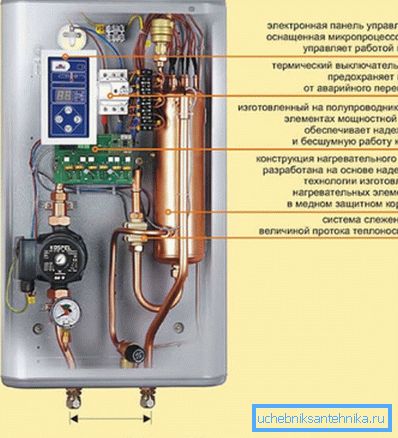

• Elektrické kotly sú rozdelené na dva typy - TEN a elektródu, a to závisí od spôsobu ohrevu chladiacej kvapaliny v nich, to znamená, že voda v nich môže byť zahrievaná buď pomocou vykurovacích telies alebo pomocou elektród. V súčasnosti nemáme záujem o úplné vlastnosti jednotiek, ale zároveň možno povedať, že cena elektródy je oveľa nižšia, ale nie je tu možnosť pripojenia horúcej vody. Celkovo sú elektrické kotly pomerne hospodárne a môžu pracovať v sieti s rozmermi? 220 V alebo? 380 V, v závislosti od veľkosti vykurovanej miestnosti (požadovaná spotreba energie).

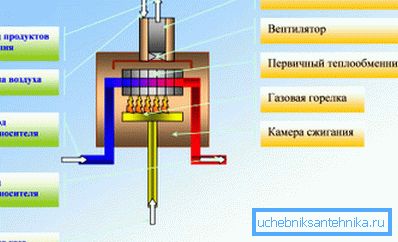

• Najbežnejšie sú plynové kotly., ale aj dva typy - konvekcia (tradičná) a kondenzácia (nízka teplota) - ich výber závisí od vykurovacieho okruhu inštalovaného v dome. Kondenzačné kotly sú veľmi nákladné, ale veľmi hospodárne - ich účinnosť niekedy prekračuje 120%, ale ich použitie je najvhodnejšie pre nízkoteplotné okruhy, tj systémy podlahového vykurovania. V prípadoch s radiátorom alebo zmiešanými (radiátory - vyhrievaná podlaha) spravidla používajte tradičné jednotky.
• Menej bežné dieselové kotly - sú jedno-, dvoj- a trojstupňové a používajú sa najčastejšie v rôznych poľnohospodárskych podnikoch s obmedzeným prístupom k zdrojom energie, ako je elektrická energia, plyn a pevné palivá. Kotly na tuhé palivá sú pomerne populárne, najmä preto, že na trh sa hádzali mnohé modely plynových generátorov pracujúcich na princípe pyrolýzy.

Poznámka. K dispozícii sú tiež univerzálne kotly, ktoré súčasne kombinujú niekoľko druhov paliva. Napríklad plyn - elektrina, plyn - nafta, solárny plyn - tuhé palivo a iné kombinácie.

Systémy vykurovacích okruhov

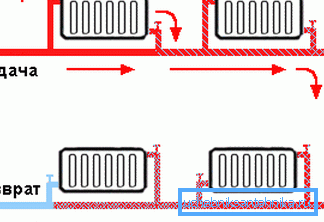

Niektorí inštalatéri používajú pripojenie vykurovacieho telesa v súkromnom dome Leningradka je jednosrúdový systém, zvyčajne navrhnutý pre tri alebo štyri v sile piatich radiátorov (veľa závisí od ich veľkosti).

Podstata tu je nasledovná - chladiaca kvapalina, ktorá pôsobí na širšiu rúrku, padá do malých vetví, ktoré dodávajú vykurovacie telesá - to je jasne vidieť v hornom schematickom zobrazení.

Hlavným problémom takéhoto obvodu je, že keď voda vstupuje do batérie, stráca časť teploty a vráti sa späť do prívodného potrubia a čím ďalej, tým je chladnejšie.

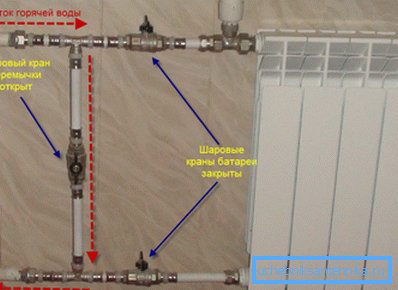

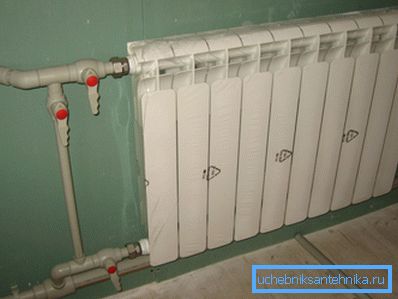

Aby chladenie nebolo také významné, do prednej časti radiátora je vložený obtok - v hornej fotografii je vyrobený s uzatváracími ventilmi a takéto zariadenie je metlou viacpodlažných budov pre inštalatérov.

Skutočnosť je, že nájomníci, aby zvýšili teplotu vo svojom byte, blokujú obtok a voda cirkuluje cez ich radiátor, s využitím zdrojov tepla na maximum, a nájomníkom, ktorí žijú ďalej dostať už chladené chladivo. Stáva sa, že kohútik na obchvatu jednorúrkového vykurovacieho systému je inštalovaný na prvom, druhom a treťom poschodí, potom obyvatelia štvrtého a hlavne piateho poschodia majú takmer studené batérie.

Pokračujeme v úvahách o tom, ako pripojiť vykurovacie teleso v súkromnom dome a pokračovať v obojsmernom obryse, ktorý sa nevyhnutne používa v miestnostiach s veľkým priestorom - sám ste sa presvedčili, že napriek úsporám má jednoprúdový systém niekoľko nevýhod.

Hlavnou výhodou systému pozostávajúceho z dvoch potrubí - dodávka a návrat (návrat) spočíva v tom, že chladiaca kvapalina, ktorá prechádza veľkým počtom radiátorov na všetkých podlažiach, sa nevráti na prívodné potrubie, ale je vypúšťaná do "spiatočky".

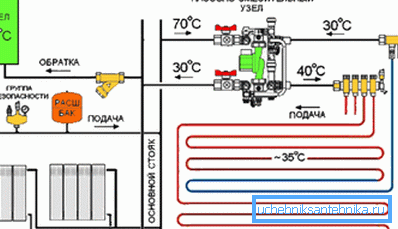

Príručka vám tiež umožňuje súčasne pripojiť radiátory s teplou podlahou k obrysu dvojitého potrubia, ako je znázornené na hornom obrázku - všetko je tu aj jednoduché, ak budete pozorne sledovať.

Chladiaca kvapalina, ktorá prechádza prívodným potrubím, vstupuje do radiátorov a do podlahového vykurovania, ale môže prechádzať iba cez trojcestný ventil, ktorý je označený v hornom okruhu ako čerpacia a miešacia jednotka (v prípade potreby môže byť tiež vložené obehové čerpadlo) ,

Keď sa podlaha ohreje na požadovanú teplotu, ventil sa aktivuje a horúca voda sa vypúšťa do spätného potrubia a po ochladení sa ventil otvorí.

záver

Ako môžete vidieť, možnosti pripojenia vykurovacích radiátorov v súkromnom dome svojimi vlastnými rukami nie sú také ťažké - stačí ich pochopiť. Ale ak chcete uložiť a nainštalovať jednorúrkový systém, potom najskôr vypočítajte potrebný tepelný výkon domu - nezabudnite, že jedna trubica bez straty môže ohrievať maximálne štyri bimetalické radiátory na 10 sekcií.
