Schéma zapojenia radiátorov. ponúka jednootrubový,

Teplo je sotva hlavnou zložkou komfortu, nie je tak dôležité, o čo ide - luxusné sídlo alebo skromný mestský byt. Kúrenie môže byť inštalované rôznymi spôsobmi, ale najobľúbenejšie je stále považované za radiátorový systém. V skutočnosti schéma zapojenia vykurovacích radiátorov v byte a v súkromnom dome nie je medzi sebou tak rozdielna, a preto budeme ďalej diskutovať o tom, aké systémy sa vo všeobecnosti používajú v tomto sektore.

Aké systémy sa používajú

Bez ohľadu na to, aké radiátory sa používajú, je dôležité jasne vedieť, na akom systéme budú namontované. Výberom tu sú malé, jednorúrkové a dvojrúrkové systémy sa považujú za najbežnejšie. Navyše v súkromných chatách a nových budovách s voľným usporiadaním niekedy uprednostňuje inštalácia zbernej verzie distribúcie chladiacej kvapaliny.

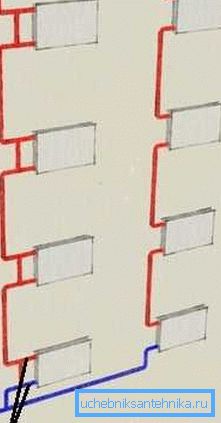

Jednoduchý systém potrubia

V jednom potrubnom systéme sú batérie zapojené do série. Tieto schémy pre pripojenie radiátorov v bytovej budove sa používajú najčastejšie. Zrejmé výhody tu sú jednoduchosť inštalácie a relatívna lacnosť projektu.

Slabým bodom sériového zapojenia je nemožnosť nastavenia teploty, s výnimkou zmeny celkovej teploty chladiacej kvapaliny. V tomto prípade bude ohrievanie radiátorov pri pohybe chladiacej kvapaliny nerovnomerné. Aby ste odstránili toto nepríjemné nedorozumenie, pri odchode z ohrievača alebo vstupu sa pridá viac častí radiátora.

Tip: jednorúrkový sériový vykurovací radiátor je ideálny pre tie súkromné ​​domy, v ktorých sa vykurovanie vykonáva cez prirodzenú cirkuláciu chladiacej kvapaliny. Často ide o malé prízemné domy pre 2 až 3 obytné miestnosti alebo vily.

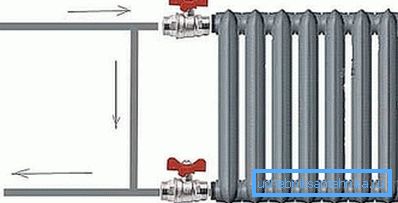

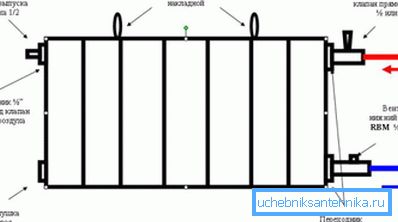

Dôležitým bodom je prítomnosť tzv. Bypassu. Jednoducho povedané, bypass je prepojka medzi prívodnou rúrkou a spätným potrubím, ktorá je namontovaná priamo vedľa radiátora.

Za týmto jumperom sú inštalované guľové ventily pre vstupné a vratné ventily, v dôsledku čoho môže byť akumulátor kedykoľvek odpojený a v prípade potreby vymenený. Voda prejde obtokom a systém nebude vyžadovať úplné zastavenie.

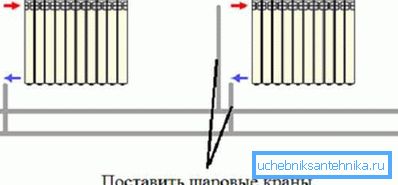

Verzia s dvoma rúrkami

Dvojriadková montáž zabezpečuje paralelné pripojenie batérií. V tomto prípade sa súčasne rozdeľuje na všetky radiátory a druhým potrubím je spätné potrubie. Obchádzka v takomto systéme nie je nainštalovaná, pretože odstránenie jednej z buniek nezastaví celý systém. Ale ako v prvom prípade musia byť na vstupe a výstupe namontované guľové ventily.

Možnosť paralelnej inštalácie, aj keď to znamená väčšiu spotrebu rúrok a ventilov, ale pre súkromné ​​domy je oveľa efektívnejšie ako jedno potrubie. Pre usporiadanie kúrenia vo väčšine viacpodlažných budov nie je táto možnosť vhodná.

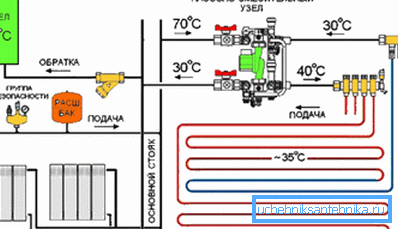

Inštalácia kolektorov

Schéma pripojenia kolektorov sa na diaľku podobá systému s dvoma rúrkami. Len tu je zberač s dvomi razidlami, jeden pre kŕmenie a druhý pre návrat. Počet svoriek na hrebete zodpovedá počtu radiátorov alebo iných vykurovacích zariadení.

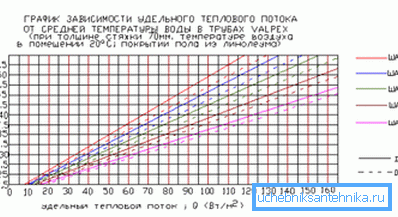

Význam je pri usporiadaní jediného riadiaceho centra pre vykurovacie zariadenia. Okrem toho je kolektor namontovaný, ak systém zabezpečuje inštaláciu vykurovaných podláh okrem radiátorov. Okrem toho sú moderné kolektory často dodávané s teplotnými snímačmi, ktoré dokážu automaticky regulovať teplotu v miestnosti.

Dôležité: schéma správneho pripojenia radiátorov vykurovania je jasne regulovaná množstvom regulačných dokumentov. Odborníci sa spravidla riadia SNiP 3.05.01-85 alebo modernejšou verziou SNiP 41-01-2003.

Spôsoby pripojenia radiátorov

Nosič tepla, ktorý je často voda, môže cirkulovať v systéme násilne alebo prirodzene. Nútený obeh v súkromných domoch sa vykonáva prostredníctvom inštalácie cirkulačného čerpadla, tento spotrebič spotrebováva málo energie a účinnosť vykurovania sa mnohonásobne zvyšuje. Samozrejmosťou je, že pre bytové domy je jediný možný donucovací systém.

Prirodzená cirkulácia chladiacej kvapaliny sa v súčasnosti používa iba v miestach s vážnymi výpadkami elektrickej energie. Princíp fungovania je založený na známych fyzikálnych zákonoch. Vykurovaná tekutina stúpa a chladná tekutina stúpa. Ak príslušne namontujete konštrukciu, systém bude pracovať autonómne a energia bude potrebná iba na vykurovanie nosiča tepla.

Dôležité: čím silnejšie je obehové čerpadlo, tým efektívnejšia bude prevádzka vykurovania. Voľba spôsobu pripojenia akumulátora je dôležitá najmä pri prirodzenej cirkulácii alebo nedostatočne vysokej teplote chladiacej kvapaliny.

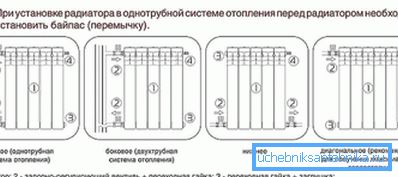

Vo všeobecnosti existuje niekoľko špecializovaných možností pripojenia pre každý typ systému.

Ale všetky z nich možno znížiť na tri oblasti:

1. Bočná dokovacia stanica;
2. Spodné pripojenie;
3. Diagonálne pripojenie.

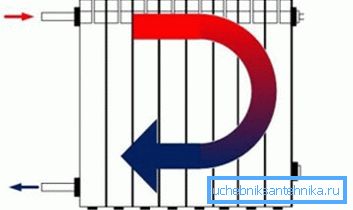

Jednosmerné alebo bočné pripojenie

Bočné ukotvenie je najbežnejšia a najjednoduchšia metóda pripojenia. Často sa používa na inštaláciu v bytových domoch s vertikálnym jednoplášťovým systémom chladenia. Pri normálnom tlaku a pri projektovanej teplote vody je tepelné straty maximálne 5 - 7%

Ďalším pozitívnym aspektom bočnej montáže je schopnosť inštalovať alebo vymeniť radiátor s vlastnými rukami. V prítomnosti obtokových a guľových ventilov je výmena inštrukcií veľmi jednoduchá: vypnite kohútiky, odpojte starý chladič a nainštalujte nový.

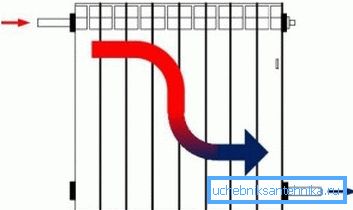

Uhlová montáž

Ako to naznačuje názov, chladiaca kvapalina v chladiči by sa mala pohybovať diagonálne. V tomto prípade je vstup pripojený k hornej časti batérie a výstup musí byť namontovaný v spodnej časti diagonálne. Pri miernom náraste spotreby potrubia majitelia tu získajú najvyššiu účinnosť.

Týmto spôsobom sa odporúča pripojiť radiátory v prípade nestabilnej teploty chladiaceho média v systéme vykurovania. Je zaujímavé, že inštrukcia obsahuje konštrukčné charakteristiky, ktoré sú určené na diagonálne spojenie.

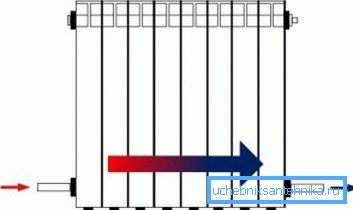

Spodná montáž

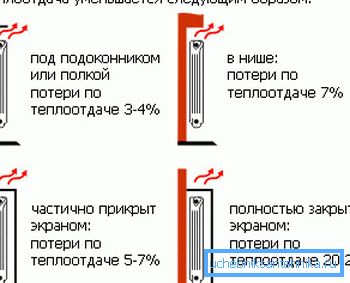

Na rozdiel od uhlopriečky je spodné pripojenie najnižšie z hľadiska energetickej účinnosti. Medzi profesionálmi sa často nazýva Leningradka. Tepelné straty za prítomnosti dekoratívnej obrazovky alebo inštalácie vo výklenku pod oknom môžu dosiahnuť až 10 - 15% alebo viac.

Jedinou výhodou tohto prístupu je schopnosť skryť prívodné potrubia v podlahe. Je to kvôli estetickému odvolaniu, že mnohí majitelia uprednostňujú nižšie namontované batérie. Na inštaláciu takého radiátora sa používa špeciálny adaptér "multiflex", vybavený dvomi guľovými ventilmi na vypnutie.

Dôležité: adaptéry pre spodnú montáž môžu byť prispôsobené bočnému výstupu rúrok zo steny a pod spodným vertikálnym pripojením. Okrem toho stredná medzera v nich je 50 a 80 mm. Preto, aby ste nepracovali zbytočne, mali by ste venovať pozornosť týmto malým veciam.

Výber radiátorov

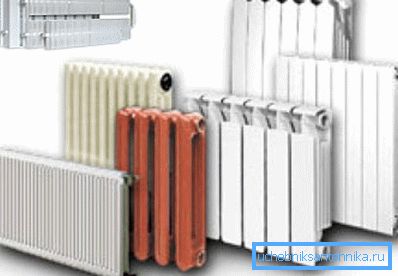

Na modernom trhu existuje veľa modelov radiátorov, ale všetky sa dajú rozdeliť podľa materiálu a konfigurácie. Pokiaľ ide o konfiguráciu a dizajn, existujú desiatky možností a každý výrobca vyrába svoje vlastné modely.

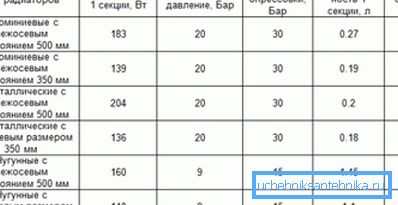

S materiálom je všetko oveľa jednoduchšie:

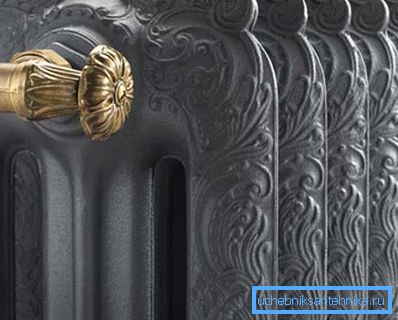

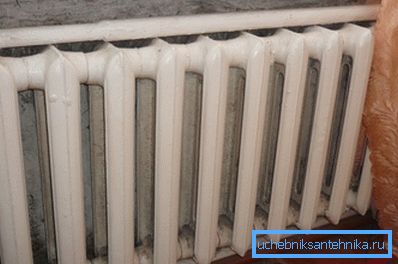

• Liatinové batérie považovaných za patriarchov, boli používané viac ako sto rokov. A napriek vzniku moderných konkurentov, stará stará liatina je stále v cene. Je to spôsobené troma hlavnými dôvodmi: po prvé, liatina má závratnú tepelnú kapacitu, udržiava teplotu počas prerušenia s ohrevom až na 12 hodín. Po druhé, liatina sa nebojí korózie a za tretie, cena za to je celkom prijateľná.

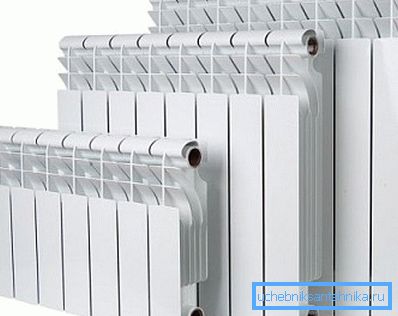

• Hliníkové radiátory majú najvyššiu účinnosť, líšia sa estetickým odvolávaním a nízkou hmotnosťou. Ale pri styku s meďou vytvára hliník galvanický pár a aktívne koróruje. Navyše nie je schopný udržať tlak. V dôsledku toho sú tieto batérie vhodné iba pre autonómne systémy v súkromných domoch.

• Oceľové radiátorové panely v súčasnosti zriedkavo používané. Populárne rúrkové systémy. Najslávnejším zástupcom v tomto výklenku je vykurovaná zásuvka na uteráky pre kúpeľňu.

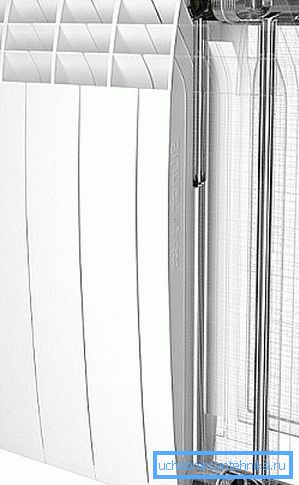

• Ľudia, ktorí nie sú zvyknutí na uloženie, často inštalujú bimetalové batérie. Jadro v týchto konštrukciách je vyrobené z nehrdzavejúcej ocele a odoláva akémukoľvek tlaku alebo vodnému kladivu a plášť je vyrobený z hliníka. Výsledkom tejto symbiózy sú bimetalické štruktúry s jedinečnými charakteristikami kvality. V skutočnosti ich jedinou nevýhodou je vysoká cena.

Nie posledná úloha, ktorú zohráva kompetentný výpočet výkonu batérie.

V tomto prípade nie je dôležité, aký materiál je vyrobený radiátor sám, ak správne vypočítate prenos tepla, potom bude váš dom vždy teplý a pohodlný.

• Pri typickom vysokom stúpaní v mestách, kde stropy nepresahujú výšku 3 m, sa za referenčnú hodnotu považuje asi 100 W tepelnej energie na štvorcový meter podlahovej plochy. Ďalej sa celková kvadratúra vynásobí 100 W a výsledok získame. Ak je miestnosť roh alebo balkón, do výsledku sa pridá 20%.

• V súkromných domoch je prístup k výpočtom rovnaký. Iba tu nie je štvorec, ale objem miestnosti. Priemer 1 m? miestnosť spotrebuje 41 wattov energie. Vypočítaním kubatúry miestnosti a jej násobením o 41 wattov získate požadovanú silu radiátorov.

Videá v tomto článku obsahujú ďalšie informácie o danej téme.

záver

Kompetentne vytvorená schéma správneho pripojenia radiátorov je samozrejme kľúčom k príjemnej atmosfére vášho domova. Pre malý dom, môžete to urobiť sami, ale bez náležitých skúseností, nestojí za to, aby ste zaujali návrh vykurovania v masívnej chatke.
