Schéma zapojenia kotla na tuhé palivo do vykurovacieho

Každé zariadenie bez ohľadu na to, do akej kategórie zložitosti patrí, si vyžaduje seriózny prístup k inštalácii a následnej prevádzke. V opačnom prípade sa môže výrazne znížiť neprerušovaná doba prevádzky. Dodržiavanie určitých pravidiel je potrebné aj pri pripojení kotla na tuhé palivá napriek jednoduchosti konštrukcie.

Inštalačné funkcie

Pri inštalácii takéhoto zariadenia by ste mali dodržiavať základné pravidlá, ktoré umožňujú, aby zariadenie pracovalo čo najbezpečnejšie.

Pred začatím práce je potrebné vykonať výpočty potrebné na určenie technických parametrov zariadenia, ako aj na výber vhodného miesta.

• Jednotka pracujúca s tuhým palivom musí byť v samostatnej miestnosti s rozlohou najmenej 7 metrov štvorcových. m.
• V priestore kotla je nevyhnutné vytvoriť nútené vetranie: za 1 kW výkonu by mala byť 8 metrov štvorcových. pozri potrubie.
• Podlahová krytina by mala byť zvolená s ohľadom na požiarnu odolnosť a kovový plech by mal byť umiestnený pred kotlom.

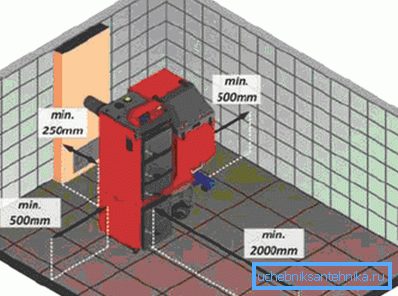

• Zariadenie by malo byť umiestnené v určitej vzdialenosti od bočných plôch: minimálne 200 cm od prednej strany a viac ako 50 cm od bočných stien.

Varovanie! Počas práce by sa kovové rúry mali používať na pripojenie kotlov na tuhé palivá do potrubia. Ich dĺžka by nemala byť menšia ako 15 cm.

Postup inštalácie

Inštalácia nie je príliš komplikovaná, čo znamená, že sa dá vykonať ručne. Ďalej sa odporúča oboznámiť sa s hlavnými etapami, ktoré budú musieť prejsť počas inštalácie ohrievača. Pri správnej inštalácii vykurovacieho systému budete slúžiť dlhé roky.

Príprava nadácie

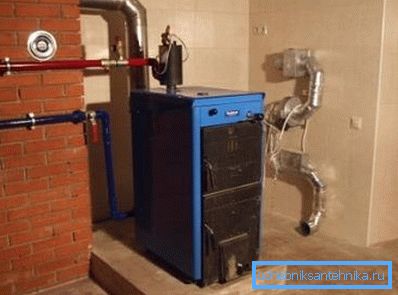

Bez ohľadu na použitú schému pripojenia kotlov na tuhé palivá je v miestnosti pripravená nosná konštrukcia na podlahe. Zvyčajne stúpa nad hlavnou časťou dolnej roviny o 10-20 cm. Najobľúbenejšou možnosťou je vystužený betónový poter.

Odporúča sa položiť kovový plech na povrch pódia na ochranu proti tepelným účinkom. Ako alternatíva sa môžu použiť azbestové dosky s minimálnou hrúbkou 5 mm.

Páskovacie zariadenie

Pri organizácii systému je potrebné venovať osobitnú pozornosť výberu najefektívnejšieho režimu prevádzky a nastavenia teploty. Ak sa páskovanie vykoná správne, je možné ušetriť peniaze, pretože tepelná energia je v tomto prípade optimálne rozložená.

Pri inštalácii je možné použiť jeden z viacerých schém.

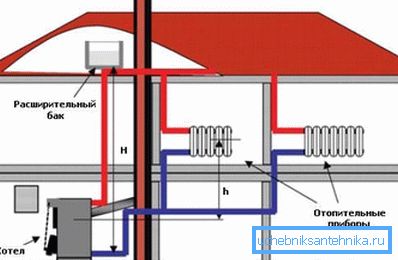

• Páskovanie do vykurovacieho systému s prirodzenou cirkuláciou je najjednoduchšou voľbou., pretože neobsahuje ďalšie príslušenstvo. Všetky úpravy sa vykonávajú manuálne, palivo sa pridáva tak, ako ho horí. Takáto schéma predpokladá prítomnosť rúr s veľkým priemerom.
• Systém s núteným obehom musí nevyhnutne zahŕňať špeciálne čerpadlo na čerpanie kvapaliny. Tým sa chladiaca kvapalina pohybuje rovnomerne pozdĺž uzavretej slučky. Vďaka tomuto zariadeniu je možné vykurovacie telesá samostatne nastaviť. Pri prevádzke cirkulačného čerpadla vykurovacieho systému musí byť v budove prítomná elektrická energia.

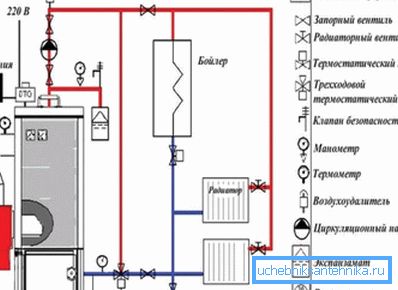

• Zberacie vedenia sa považujú za najťažšie, kvôli prítomnosti veľkého množstva rôznych zariadení - ventilov, odvzdušňovačov, ventilov, kohútikov a ďalších zariadení na kontrolu požadovaných parametrov. Cena takejto vykurovacej siete je pomerne vysoká.
• Krúžkové potrubia s primárnym a sekundárnym okruhom sa používajú spravidla v obytných budovách s množstvom spotrebiteľov. Keď zariadenie vyžaduje inštaláciu viacerých zariadení na organizáciu cirkulácie chladiacej kvapaliny.

Venujte pozornosť! Jednotky na tuhé palivá určené na vykurovanie, ktoré sú závislé od elektrickej energie, musia byť vybavené núdzovými okruhmi, takže keď je svetlo vypnuté, normálna práca pokračuje.

Vytvorenie komína

Zariadenia sú vybavené potrubím na odstraňovanie produktov spaľovania, ktorého prierez musí zodpovedať veľkosti výstupu umiestneného v hornej časti. Najčastejšie používané hotové prvky pozostávajúce z kovových vložiek a izolačného materiálu.

V ideálnej verzii by komín nemal mať otáčky, ale ak sú stále prítomné, mali by byť čo najjemnejšie. Všetky spoje medzi časťami potrubia musia byť utesnené tak, aby dym z kotla neprenikol do vykurovanej miestnosti. Na tieto účely môže byť použitá tepelne odolná páska alebo špeciálna kompozícia.

Osobitná pozornosť by sa mala venovať uvoľneniu potrubia nad strechou, pretože na ňom bude závisieť kvalita ťahu.

• Ak vzdialenosť od hrebeňa k komíne nepresiahne 150 cm, musíte uvoľniť nad najvyšší bod o 50 cm.
• Pri odchode od priesečníka svahov až do 300 cm by sa mala rúra zobraziť tak, aby horná časť bola v rovine s hrebeňom.
• Ak je komín v primeranej vzdialenosti, mal by byť umiestnený pod vrcholom strechy s uhlom maximálne 10 stupňov.

Ako záver

Po preskúmaní výučby pochopia mnohí vývojári ako pripojiť kotol na tuhé palivá k vykurovaciemu systému obytného domu. Výber konečnej schémy bude závisieť nielen od preferencií majiteľov, ale aj od prevádzkových podmienok, pretože v niektorých prípadoch je potrebné vynaložiť určité náklady. Ďalšie dôležité informácie o spotrebiteľovi sú uvedené vo videu.
