Schéma vykurovacieho systému súkromného domu: vedenie a
Ako je možné vytvoriť schému vykurovacieho systému súkromného domu s vlastnými rukami? A aké sú základné prvky, ktoré by mal obsahovať? Ako pripojiť vykurovacie zariadenia? Čo by mali byť batérie a rúrky?
Pokúsme sa odpovedať na tieto otázky.
Systém gravitácie
Najjednoduchšou schémou vykurovacieho systému v súkromnom dome je takzvaná gravitačná záťaž alebo gravitácia. Funguje kvôli rozdielu v hustote vykurovanej chladiacej kvapaliny a chladiacej kvapaliny ochladenej v ohrievačoch.
plniaci
Je položený s veľkým priemerom (minimálne DN 32). Cieľom je znížiť hydraulickú odolnosť: tlak, ktorý prekoná v tomto systéme, je malý.
Venujte pozornosť: nezamieňajte podmienený priechod potrubia (DU) a jeho vonkajší priemer, ktorý označuje prvky polymérov a potrubí kov-polymér. Napríklad pre polypropylén DU32 zodpovedá vonkajšiemu priemeru 40 mm.
Z tých istých dôvodov je lepšie uprednostňovať moderné polymérne materiály. V priebehu času je oceľ zarastená usadeninami a hrdzou a stáva sa čoraz hrubšou.
Ihneď po kotli sa fľašovanie dodáva s takzvaným posilňovacím potrubím - vertikálnym úsekom, na vrchu ktorého je namontovaná otvorená expanzná nádrž. Ďalšia časť plnenia sa vykonáva s konštantným sklonom k spiatočke kotla.
Kotol je zase namontovaný v spodnej časti obrysu; Často je inštalovaný v jame. Čím väčší je rozdiel medzi výškou kotla a radiátormi, tým väčší je tlak, čím rýchlejšie cirkuluje voda v okruhu.
Distribúcia a pripojenie radiátorov
Optimálne schémy vykurovacích systémov súkromných domov s prirodzeným obehom sú rôzne verzie Leningradu.
Čo je to?
- Plnenie je spojitý krúžok, ktorý spája napájacie a vratné potrubia kotla.
- Vykurovacie zariadenia sú paralelne spojené s náplňou s vložkou menšieho priemeru.
- Optimálna schéma pripojenia pre vykurovacie zariadenia je zospodu dole. V takomto prípade sa batéria nemusí preplachovať: kal sa v dolnom kolektore nezastaví.
Pre systémy s kotlom na tuhé palivá je lepšie uprednostňovať radiátory z liatiny alebo oceľové registre. Ich veľký objem a pevná hmota vyrovnávajú kolísanie chladiacej kvapaliny pri spaľovaní a spaľovaní paliva.
ventilov
Gravitačné schémy vykurovacích systémov pre súkromný dom sú doplnené minimálnymi ventilmi. Po prvé to nepotrebujú: na odstránenie netesností je ľahšie úplne vybiť a načerpať vodu. Po druhé, každý ventil alebo tlmivka spôsobuje stratu požadovaného tlaku a spomaľuje už pomalú cirkuláciu.
Čo je životne dôležité?
- Odvzdušňovanie v radiátoroch umiestnených nad fľašou. Vzduch zo samotnej náplne je nútený do expanznej nádrže a odtiaľ do atmosféry.
- Obnovte spodnú časť okruhu, aby ste ju vypustili.
- Vypúšťanie zo systému studenej vody pomocou ventilu na plnenie okruhu cez expanznú nádrž.
Nútený obeh
Schémy vykurovacieho systému súkromného domu s núteným obehom sú bežnejšie kvôli pružnejšiemu nastaveniu, ktoré umožňuje nezávisle nastaviť vykurovacie zariadenia a určité časti okruhu.
Okrem toho: takýto systém ide rýchlejšie na prevádzkové teploty a má menší teplotný rozsah medzi prietokom a spiatočkou.
bezpečnosť
Hlavným problémom uzavretého systému s núteným obehom je, že potrebuje kompenzovať rozšírenie chladiacej kvapaliny.
Funkcie jedinej otvorenej expanznej nádoby, ktoré dopĺňajú otvorené okruhy vykurovacích systémov súkromného domu s prirodzenou cirkuláciou, sa musia presunúť na celú skupinu zariadení - takzvanú bezpečnostnú skupinu.
zariadenie | funkcie |
Expanzná nádrž | Obsahuje nosič tepla, ktorý sa zväčšil a súčasne stláčal vzduch, ktorý je v jeho prípade |
Poistný ventil | Zmierňuje nadmerný tlak pri pretečeniu nádrže |
manometer | Používa sa na kontrolu tlaku v systéme |
Automatický odvzdušňovač | Odstraňuje vzduchové zástrčky zo systému. |
ventilov
Pozrime sa, s akým typom uzáverov robí tradičný systém vykurovania súkromného domu sami?
- Pred čerpadlom v smere toku chladiacej kvapaliny je jímka.
- Čerpadlo a jímka sú odpojené dvojicou ventilov, ktoré umožňujú ich demontáž alebo filter vyčistiť bez straty chladiacej kvapaliny.
- Často medzi obtokmi čerpadla je obtok zablokovaný ventilom alebo spätným ventilom, čo umožňuje prevádzku systému, keď je čerpadlo odstránené v režime prirodzenej cirkulácie.
- Horné body obvodu (prepojky, horné zátky chladiča) sú dodávané s Mayevskymi kohútikmi alebo bežnými vodovodnými kohútikmi na odsávanie vzduchu.
- Napájacie potrubia vykurovacích zariadení sú vybavené ventilmi, ktoré umožňujú úplné zastavenie obehu v nich. Reverzné obloženia sú škrtené.
Tepelné hlavy sa často používajú namiesto tlmiviek: ich cena je o niečo vyššia, ale umožňujú automatickú úpravu priepustnosti v závislosti od teploty v miestnosti.
Mimochodom: pre plynové, elektrické a solárne kotly je vhodnejšie použiť hliníkové radiátory. Sú lacné, majú malý vnútorný objem (ktorý zaručuje rýchle vykurovanie) a vynikajúci prenos tepla na jednu časť.
usporiadanie

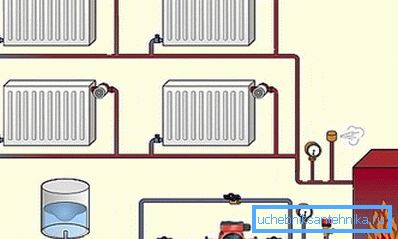

Aké schémy inštalácie vykurovacieho systému v súkromnom dome je možné použiť v prípade núteného obehu?
- Pre jednopovedný dom, v skromnom názore autora, bude tá najlepšia voľba v Leningrade.. Návod je spojený s výnimočnou jednoduchosťou a toleranciou voči chybám: aby sa tento systém rozmrazil aj v najtvrdšej chlade, musíte sa pokúsiť veľmi tvrdo.

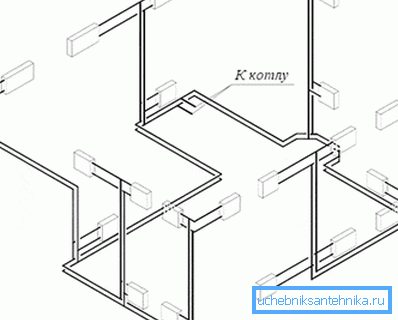

- Pre dvojpodlažný dom možno použiť Leningrad s dvoma rovnobežnými prstencami a vertikálnym vedením s dnom vo fľašiach (návrat a dodávka sú v suteréne alebo v prvom poschodí). Jumpery každej stúpačky sú vybavené odvzdušňovačom.
záver
Dúfame, že základné informácie ponúknuté čitateľovi mu pomôžu pri navrhovaní vlastného vykurovania. Priložené video zvyčajne obsahuje dodatočný materiál. Veľa šťastia!
