Schéma potrubia vykurovacieho kotla: povinné a dodatočné

Aké sú požadované prvky by mali zahŕňať pálenie vykurovacích kotlov? Čo zabezpečuje bezpečnosť prevádzky systému? Ako zorganizovať nízkoteplotné vykurovanie? V našom materiáli sa pokúsime odpovedať na tieto otázky.

Požadované položky

Zoznam zariadení je určený typom vykurovacieho systému.

Typ obehu

Nútená cirkulácia znamená prítomnosť obehového čerpadla pre vykurovací systém doma.

Vyplnené:

1. jímka, inštalovaný pred chladiacim prúdom čerpadla;
2. Pár uzatváracích ventilov, čo umožňuje čistenie jímky alebo demontáž čerpadla s minimálnou stratou chladiacej kvapaliny.

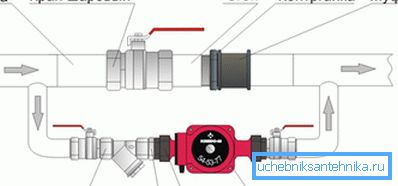

Ak systém pracuje striedavo s nútenou a prirodzenou cirkuláciou, mal by byť obtok s vložkami medzi závitovými vložkami s prierezom rovným plniacemu prierezu. Je vybavený spätným ventilom s guľovým uzáverom alebo ventilom, ktorý zabraňuje spätnému toku vody cez obtok pri prevádzke čerpadla.

Otvorené a uzavreté systémy

Otvorený vykurovací systém komunikuje s atmosférou prostredníctvom otvorenej vykurovacej expanznej nádoby.

Spája niekoľko funkcií:

• Kompenzuje zvýšenie objemu chladiacej kvapaliny pri zahrievaní.
• Slúži na odstránenie vzduchu, ktorý je v ňom vytlačený.
• Umožňuje pridávať vodu namiesto systému, ktorý sa v priebehu práce odparil alebo odvzdušnil.

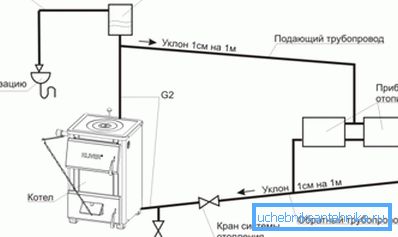

Poznámka: V hornej časti obrysu je vždy namontovaná otvorená nádrž. Nalievanie by malo mať konštantný sklon z nádrže, ktorá zabezpečí prirodzený prúd chladiacej kvapaliny a umožní, aby bol vzduch nútený nahor.

Okrem toho schéma väzby kotlov na tuhé palivá v systémoch s prirodzenou cirkuláciou zahŕňa urýchľovací kolektor - vertikálny flotovací úsek, ktorý spája kotol s expanznou nádržou.

V uzavretom systéme sú funkcie vykonávané otvorenou expanznou nádobou priradené viacerým zariadeniam.

Pri inštalácii systému vlastnými rukami je užitočné zistiť niekoľko jemností.

• Expanzná nádoba môže byť namontovaná v ľubovoľnom bode obvodu; je však lepšie vybrať miesto, kde tok chladiaceho média obsahuje minimálne turbulencie. Napríklad pred čerpadlom asi 10 priemerov plnenia z neho.
• Odporúča sa namontovať dýzu nádrže hore. Aký je dôvod pre výučbu? Pretože v tomto prípade nie je zaručený žiaden vzduch v nádrži na druhej strane membrány, kde by mala byť chladiaca kvapalina.
• Objem nádrže je približne rovnaký ako 10% celkového objemu chladiacej kvapaliny v systéme. Najjednoduchším spôsobom, ako odhadnúť jeho množstvo, je zaplniť okruh vodou a odčerpať ho do akéhokoľvek meracieho parabola.
• Ak je v systéme niekoľko membránových nádrží, ich objem sa zhrňuje.
• Priebežná prevádzka poistného ventilu počas prevádzky znamená, že expanzná nádoba je príliš malá.
• Bez ohľadu na prítomnosť odvzdušňovacieho otvoru sú horné body vykurovacieho systému (horné konektory radiátora, prepojky medzi nimi atď.) Doplnené odvzdušňovačom. V ich úlohe môžu pôsobiť ako Mayevsky kohútiky, rovnako ako bežné ventily alebo vodovodné batérie.

Vnútorný a vnútorný priestor kotla

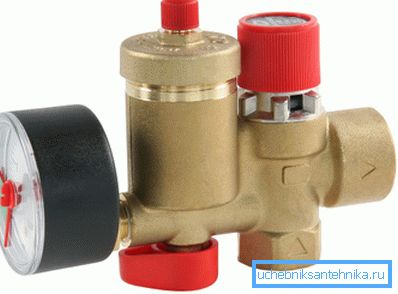

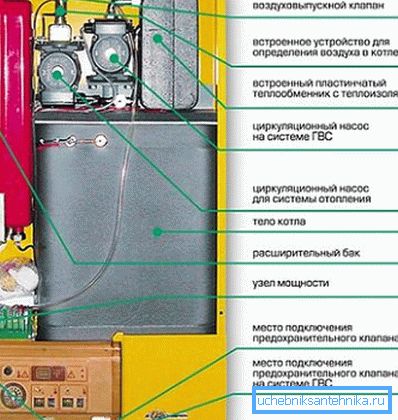

Systémy vykurovacích potrubí sa môžu často líšiť od schém opísaných vyššie. Faktom je, že mnohé vykurovacie zariadenia sú vybavené vlastnými obehovými čerpadlami, bezpečnostnou skupinou a často expanznou nádobou.

S touto konfiguráciou schéma potrubia stenového vykurovacieho kotla obsahuje v podstate len pár ventilov, ktoré ju odrežú, vypúšťajú do kanalizačného systému a prepojku so systémom studenej vody na plnenie okruhu.

Ďalšie prvky

Čo iné môže byť zahrnuté do páskovania kotla?

zberateľ

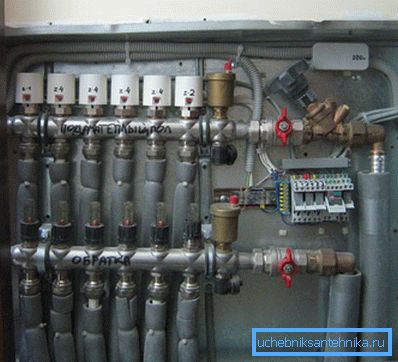

Rozdeľovač alebo hrebeň je nekomplikované zariadenie na paralelné pripojenie viacerých vykurovacích zariadení alebo nezávislých obvodov. Kolektory sú namontované na napájacích a spiatočkových potrubiach. Každá dvojica kohútikov je vybavená uzatváracím ventilom a škrtiacou klapkou na nastavenie.

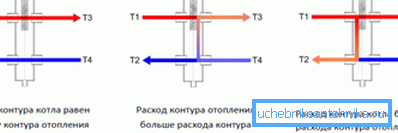

Hydro Arrow

Je to typ nádrže a od základov sa od nej odlišuje len vo výraznom vnútornom objeme. Hydraulická ihla je pripojená k prívodnému aj spätnému vedeniu.

Oddelenie tokov v celkovom objeme umožňuje prerozdelenie chladiacej kvapaliny medzi prietokom a spätným tokom; navyše: prostredníctvom ďalších vetví je možné vybrať vodu s teplotami medzi dvoma vláknami.

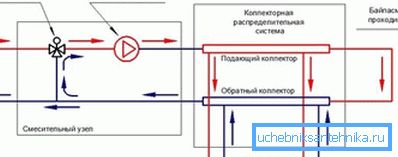

Trojcestný ventil

Jedná sa o odpružený ventil s riadeným ventilom, ktorý pracuje na princípe buď: umožňuje otvoriť prietok chladiaceho média z priameho potrubia, znižuje tok vody z vratného potrubia a naopak. Na čo sa používa? Najprv - pre organizáciu kontúr nízkej teploty.

Faktom je, že pre kotol na tuhé palivo je teplota spätného vedenia pod 50 ° C extrémne nežiaduca: cena nadmerného ochladzovania výmenníka tepla je vytvorenie kondenzátu na ňom, čo dramaticky znižuje jeho životnosť. Pri prevádzke v normálnom režime s napájacou a spiatočnou teplotou 75/55 ° C sa vytvorí obvod s oddeleným cirkulačným čerpadlom na napájanie vykurovanej podlahy.

Niektoré vratné vody z tohto okruhu sa recyklujú; súčasne trojcestný ventil dávkuje viac teplej vody z kotla v závislosti od teploty nosiča tepla. Spravidla takáto schéma na viazanie vykurovacieho kotla na tuhé palivo zahŕňa termostatickú hlavu, ktorá je zodpovedná za reguláciu teploty.

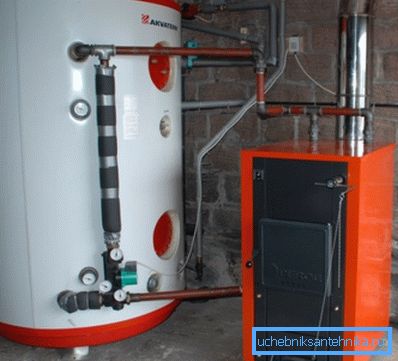

Tepelný akumulátor

Pod týmto názvom sa skrýva tepelne izolovaná nádrž na vodu s výrazným objemom. Umožňuje uložiť veľké množstvo tepelnej energie a postupne ju dodávať vykurovacím zariadeniam.

Tepelný akumulátor je užitočný na stabilizáciu teploty radiátorov pri používaní kotlov na tuhé palivá; to často zahŕňa aj potrubie elektrického vykurovacieho kotla, ktoré funguje výlučne v noci, keď je v platnosti lacnejšia tarifa za elektrickú energiu.

záver

Dúfame, že informácie ponúkané čitateľovi mu pomôžu pri návrhu a výstavbe vlastného vykurovacieho systému. Ako vždy, priložené video obsahuje ďalšie tematické materiály. Veľa šťastia!
