Schéma ohrevu vody: typy systémov, typy zapojenia a funkcie

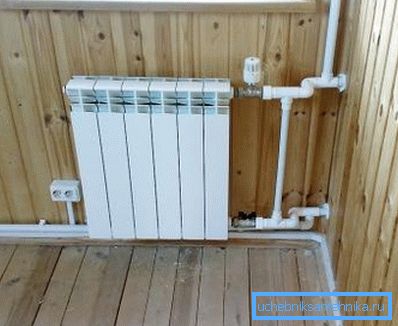

Ohrev vody je najefektívnejším a najhospodárnejším systémom vykurovania pre bývanie. Boli vyvinuté rôzne systémy na ohrev vody a chceme zvážiť ich vlastnosti, výhody a vlastnosti prevádzky v podmienkach súkromného domu.

Ohrievanie kvapalnou kvapalinou

Všeobecné informácie

Hlavným indikátorom pohodlia ktoréhokoľvek obydlia je teplota vzduchu v ňom, pretože človek môže žiť len v tesne označenom teplotnom rozsahu. Avšak v kontinentálnych zemepisných šírkach severnej pologule našej planéty je klíma ďaleko od tohto pásma a ľudia sú nútení používať umelé zdroje tepla.

Predtým bol takýto zdroj otvorený oheň v jaskyni alebo v chate, potom sa oheň presunul do pece pece umiestnenej v dome. Avšak s nárastom počtu obyvateľov sa stala problematika nedostatku palivového dreva a iných druhov paliva a človek čelil problému zvyšovania účinnosti vykurovania.

  Venujte pozornosť! Preto sa objavila myšlienka používania tepelného nosiča, látky, ktorá hrá úlohu sprostredkovateľa pri prenose tepla z plameňa do ovzdušia v dome.

Problém je v tom, že plyny vedú teplo zle, a ak máte veľký dom, potom bude trvať dlhú dobu, kým sa budú ohrievať vzdialené miestnosti na ohrev rúry, bude príliš horúce v blízkosti pece a chladné v odľahlých miestnostiach. Preto hlavnou úlohou bolo dodávať teplo s minimálnymi stratami do každej miestnosti.

V tomto štádiu môžeme formulovať hlavné požiadavky na chladiacu kvapalinu:

• Vysoká tepelná vodivosť. Potrebné na čo najrýchlejšie ohrievanie chladiacej kvapaliny;
• Vysoká tepelná kapacita. Tento parameter určuje schopnosť látky skladovať tepelnú energiu. Je zrejmé, že čím viac tepla je uložené a prenášané sprostredkovateľom, tým efektívnejšie systém funguje;
• Vysoká mobilita. Látka musí mať také vlastnosti, ako je možné ju prepravovať v interiéri bez použitia sofistikovanej technológie;
• Dostupnosť. Chladiaca kvapalina by mala byť lacná a dostupná v rôznych oblastiach, pretože v prípade nehody bude potrebná naliehavá náhrada, aby sa zabránilo zamrznutiu doma;
• bezpečnosť. Látka by nemala predstavovať nebezpečenstvo pre ľudí a životné prostredie, obsahuje horľavé, toxické, výbušné alebo chemicky agresívne zlúčeniny a látky.

Venujte pozornosť! Najvhodnejšou látkou pre všetky uvedené parametre bola obyčajná voda, ktorá má najvyššiu tepelnú kapacitu medzi kvapalinami, je schopná sa pohybovať cez potrubia a kanály pod pôsobením gravitácie alebo tlaku, je bezpečná a neuveriteľne rozšírená.

Preto bola špecifikovaná úloha: je potrebné vytvoriť schému, v ktorej sa voda bude pohybovať na striktne definovanej ceste z pece na pec do vykurovacích zariadení.

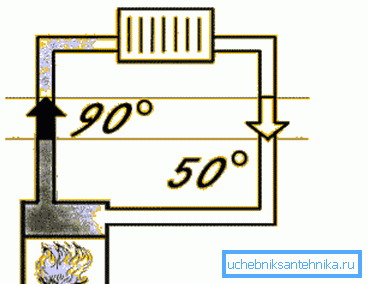

Venujte pozornosť! Jednoducho to potrebujeme, potrebujeme dva výmenníky tepla a potrubie, cez ktoré bude voda cirkulovať medzi nimi. Jeden výmenník tepla je inštalovaný v peci, kde sa kvapalina zahreje a druhá - v miestnosti, kde chladiaca kvapalina dodá uloženú energiu do ovzdušia.

Vykurovacie kotly

Ak je zdrojom tepelnej energie palivo, potom je kachle prostriedkom na jeho získanie. Toto je srdce akéhokoľvek vykurovacieho systému s chladiacou kvapalinou. Spoľahlivosť celého vykurovacieho zariadenia závisí od spoľahlivosti tohto zariadenia av podmienkach ruských zimných zimných snehov je to jedna z podmienok na prežitie, preto prvou úlohou je výber kotla.

Najdôležitejším kritériom je dostupnosť a cena paliva, na ktorom jednotka bude fungovať.

K dispozícii sú také typy kotlov v závislosti od použitého paliva:

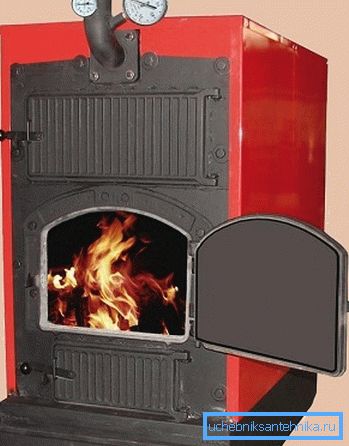

• Kotly na tuhé palivá alebo drevo. Používajú sa palivové drevo, uhlie, koks, rašelina, pelety, brikety a iné druhy horľavej biomasy;
• plynový. Použitie kmeňa, stlačeného alebo skvapalneného zemného plynu;

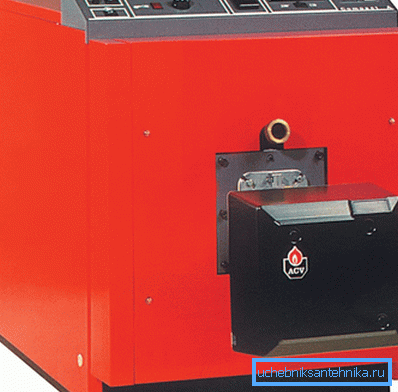

• Dieselové vykurovacie kotly. Kvapalné ropné produkty sa používajú: motorová nafta, motorová nafta, rôzne oleje, benzín, kerozín atď .;
• elektrický. Ohrievajte vodu vykurovaním alebo elektrodou.

Ak hovoríme o efektívnosti z hľadiska nákladov na kilowatthodinu tepla, ako aj o dostupnosti a prevalencii paliva, potom sú plynové jednotky a jednotky na spaľovanie dreva nepochybne obľúbené, pričom prvé sú najvýhodnejšie.

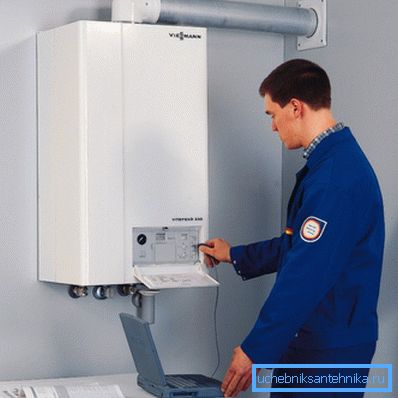

Venujte pozornosť! Ak je váš dom pripojený k prepravnej sústave plynu, mali by ste si kúpiť plynový kotol, ak nie je pripojená diaľnica, potom by ste mali zvoliť možnosť spaľovania dreva. Elektrina a nafta sú pre priemerného spotrebiteľa príliš nákladné.

Typy systémov

S prirodzenou cirkuláciou

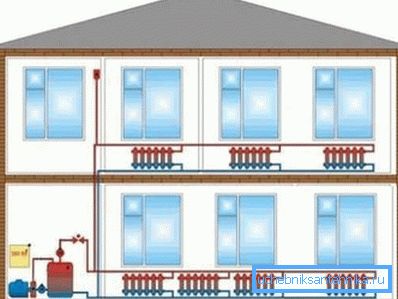

Vykurovací okruh s prirodzenou cirkuláciou vody je najjednoduchší a najlacnejší, ale aj neefektívny systém. Pri malých rozmeroch a vykurovaní je to úplne funkčná verzia, ktorej konštrukcia nevyžaduje vážne výpočty a zložité inštalačné práce.

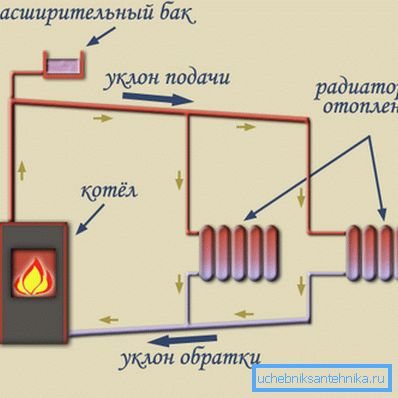

Princíp fungovania takého systému je jednoduchý: kotol je inštalovaný v spodnej časti miestnosti, lepšie - v suteréne. Voda plní potrubie pozostávajúce z prívodného potrubia vedúceho nahor z kotla, potom sa potrubie postupne znižuje a prechádza cez všetky miestnosti a nakoniec sa vracia do výmenníka tepla pece.

Keď je horák zapnutý, voda sa začne ohrievať, rozširuje sa a stúpa nahor cez potrubie kvôli rozdielu hustoty medzi horúcou a studenou kvapalinou. Keď je okruh zatvorený, studená hmotnosť chladiacej kvapaliny sa presúva do výmenníka tepla a kvapalina začne cirkulovať v systéme a prenáša teplo z plameňa na radiátory.

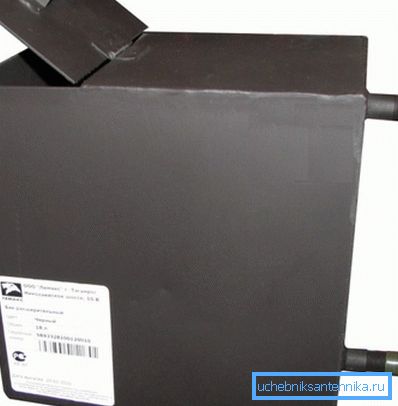

Aby sa kompenzovalo rozšírenie a zvýšenie celkového objemu vody v potrubiach, je v hornom bode namontovaná expanzná nádoba. Môže byť otvorená, pretože tlak v potrubiach nezáleží.

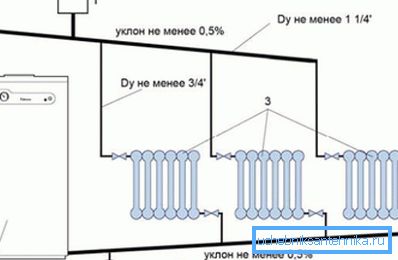

Venujte pozornosť! Musíte vedieť a brať do úvahy pravidlá pre výber priemerov rúr a uhlov sklonu Predpokladá sa, že sklon 5 mm na jeden lineárny meter rúry je dostatočný, klon sa uskutočňuje v smere pohybu vody.

Pre servis malých dedinských domov je takýto systém celkom prijateľný. Vyžaduje výpočty a vykonáva sa podľa štandardnej schémy "ako všetci ostatní", pretože veľkosť a architektúra domov nemá žiadne osobitné rozdiely. Okrem toho je dizajn pomerne ľahko zostaviteľný s vlastnými rukami a vyžaduje minimálne množstvo materiálov.

S núteným obehom

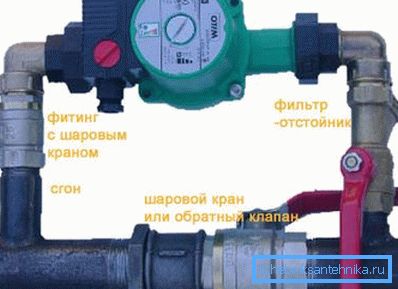

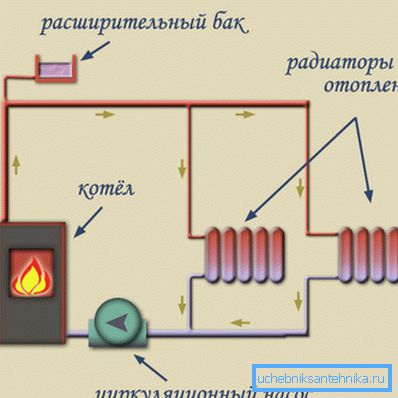

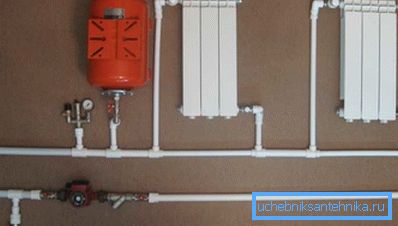

Modernejší a efektívnejší systém vykurovania je schéma s núteným obehom chladiacej kvapaliny. Toto riešenie umožňuje urýchliť pohyb vody cez rúrky a dodávať teplej kvapaliny do vzdialených priestorov. Nútený pohyb vody sa uskutočňuje kvôli čerpadlu zabudovanému do potrubia.

Vďaka presne vypočítanej rýchlosti jazdy sa zvyšuje pracovná účinnosť, znižuje sa spotreba paliva a zvyšuje sa komfort v miestnostiach. Na vytvorenie komplexných, rozvetvených a viackruhových systémov je nevyhnutný nútený obeh.

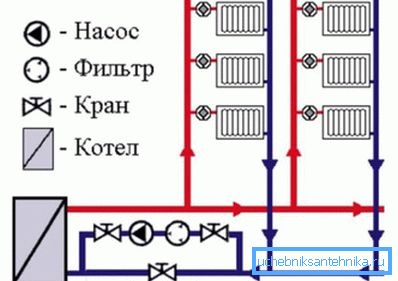

Konštrukcia takejto konštrukcie si vyžiada vážnejšie výpočty hydrauliky, výber a inštaláciu obehového čerpadla, inštaláciu ochrany, uzavretý akumulátor, manometre a poistné ventily. Súčasne neexistujú špeciálne požiadavky na sklon potrubia.

Venujte pozornosť! Počas prevádzky cirkulačné čerpadlo nevytvára celý tlak, ktorý je v systéme prítomný. Ide o to, že obvod je uzavretý a voda v ňom sa otáča ako koleso a čerpadlo prekonáva iba hydraulický odpor a trenie, takže spotreba energie neovplyvňuje náklady na vykurovanie.

Z výpočtov sa ukázalo, že použitie cirkulačného čerpadla zvyšuje účinnosť práce o 25-30%. Okrem toho je pri normálnej údržbe viacpodlažných budov, obvodov s viacerými okruhmi a kolektorov nevyhnutné použiť nútený obeh. Takmer všetky moderné systémy používajú tento princíp.

Zapojenie vykurovacieho telesa

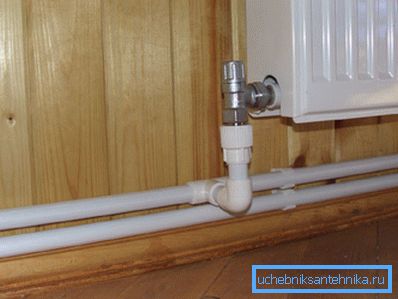

Ďalším dôležitým rozdielom systémov na ohrev vody je typ vedenia potrubia od kotla po radiátory.

Existujú tri hlavné typy takého rozloženia:

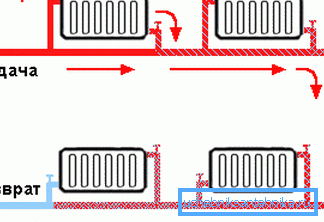

1. Konštrukcia jedného potrubia. Jedná sa o najjednoduchší a najlacnejší model, keď sú vykurovacie batérie napojené na jedno potrubie v sérii. Voda vstupuje cez prívodnú rúrku do prvého radiátora, prechádza cez ňu a vstupuje do tej istej rúry, z ktorej vstupuje do ďalšieho zariadenia, ochladzuje sa, keď sa pohybuje;

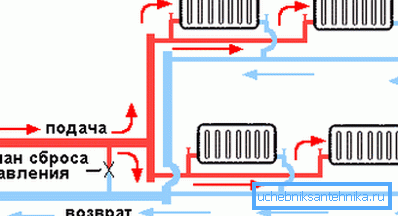

2. Dvojrúrkový model. Komplikovanejší, ale aj efektívnejší dizajn, v ktorom sú batérie spojené vstupom do prívodného potrubia a výstupom na spiatočku a medzi týmito rúrami nie je žiadna iná správa. Paralelné pripojenie umožňuje rovnomerné zahrievanie všetkých zariadení, čo zvyšuje efektivitu práce a komfort;

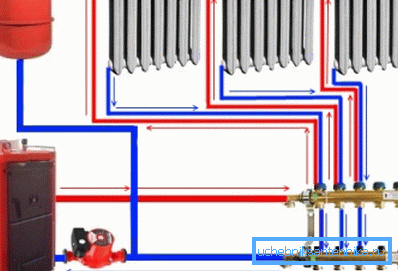

3. Pripojenie lúčov kolektorov predpokladá dodávku chladiacej kvapaliny do rozvodného potrubia, odkiaľ vedú potrubia k vchodu každého radiátora. Z výstupov sa potrubia vracajú do spätného vedenia a odtiaľ voda vstupuje do kotla. Tento prístup umožňuje organizovať viackruhové systémy teplých podláh a veľké domy s mnohými miestnosťami.

Jednoduchá dodávateľská organizácia je vhodná pre malé domy s prirodzeným obehom alebo pre jednotlivé izby - letné kuchyne, dielne, sauny atď.

Dvojplášťová schéma sa považuje za efektívnejšiu vďaka jednotnému ohrevu zariadení, možnosti nastavenia teploty v jednotlivých miestnostiach a presnejšej kontrole automatizačného zariadenia. Je vhodný pre všetky typy budov a používa sa najčastejšie.

Zberacie vedenie je najefektívnejšie a najmodernejšie, ale jeho cena je výrazne vyššia vďaka väčšiemu počtu potrubí, potrebe dodatočných zariadení, ventilov, ako aj komplexnej inštalácii a výpočtom.

Venujte pozornosť! Dnes, najbežnejšie dvoj-rúrkové a zmiešané vedenia, ktoré možno kombinovať s kolektormi teplých podláh.

záver

Ohrev vody je jediným skutočne efektívnym systémom zásobovania teplom, pokiaľ ide o pomer cena / kvalita. Malo by sa chápať, že zariadenia a organizačné schémy sa neustále zlepšujú a porovnanie módnych alternatívnych systémov so starými typmi ohrevu vody je absurdné a nepresvedčivé. Videá vám pomôžu lepšie pochopiť tento problém.
