Schéma kúrenia s prirodzenou cirkuláciou súkromného domu:

V 80. rokoch minulého storočia experti uviedli, že gravitačný vykurovací systém je zastaraný. To však nebolo.

Čerpacie zariadenia núteného vykurovania výrazne zvyšujú svoje náklady, okrem toho, že závisia od elektrickej energie. Preto v našej dobe, časť vlastníkov domov z takéhoto vykurovania odmieta.

Venujte pozornosť! Gravitačný návrh vykurovacieho systému je najjednoduchší a najlacnejší. Má svoje nevýhody, z ktorých hlavným je celkový limit. Vzhľadom na malú zotrvačnosť je takáto sieť vhodná len pre budovy do výšky 100 m 2.

V tomto článku budeme hovoriť o tom, čo je schéma vykurovacieho systému s prirodzenou cirkuláciou, ktorá má výhody a nevýhody.

Čo je to také vykurovanie

Existujú dva typy vykurovacích schém:

• systém s prírodným prietokom chladiacej kvapaliny (gravitácia, gravitácia);
• analóg s núteným (čerpacím) obehom.

Tieto a iné siete môžu byť jedno- alebo dvojkanálové.

Chladiaca kvapalina v oboch prípadoch je:

• obyčajná voda;
• nemrznúca zmes (tj nemrznúca kvapalina)
• technický olej.

Venujte pozornosť! Ak plánujete použiť nemrznúcu kvapalinu, skontrolujte jej kompatibilitu s materiálom tesnenia vykurovacích batérií. V takýchto sieťach inštrukcia neodporúča používať hliníkové radiátory.

Vzor prirodzenej cirkulácie

Vlastné teplo má niekoľko nevýhod:

• je morálne zastaraná;
• má nízku produktivitu;
• sieť je objemná;

• má relatívne vysoké náklady na inštaláciu;
• nie je možné samostatne regulovať teplotu v každej z batérií.

Je však nevyhnutné v budovách, kde nie je elektrická energia, pretože je vybavená kotlom na vykurovanie na tuhé palivá a je schopná samostatne pracovať.

1. Princípom fungovania takého systému je vytvorenie teplotného rozdielu chladiacej kvapaliny pri jej prietoku z kotla a vstupu.
2. Vzhľadom na rozdiely v hustote nosiča tepla počas zmeny teploty sa pohybuje systémom gravitáciou bez použitia čerpadla. Inými slovami, teplá látka stúpa, jej už ochladený prúd zaujme miesto od spiatočky.
3. Pri pretekávaní batériami v sérii stratí tepelný nosič svoju teplotu a vyžaruje tepelnú energiu do priestorov. Po návrate do kotla sa opäť zahrieva a všetko sa opakuje.

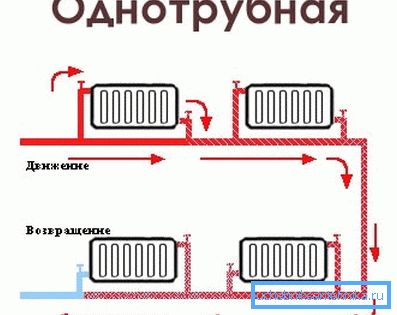

Konzistentné vykurovanie monotubov

1. Aby takáto sieť fungovala, je nevyhnutným predpokladom dostatočná časť potrubia.. Musí to byť aspoň jeden palec. To sa týka predovšetkým hlavného stúpača. Okrem toho musí byť sklon systémových potrubí aspoň 1 cm na 1 bežný meter.
2. Iná podmienka - oblasť prívodu tepla zo stúpačky musí byť umiestnená nad hornou batériou. Súčasne by mal byť vykurovací kotol umiestnený pod najnižším chladičom.

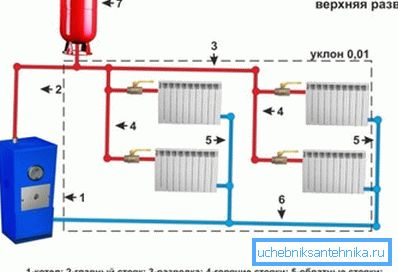

3. Objem nosiča tepla v takýchto systémoch s rovnakou obslužnou plochou je pomerne veľký (Trikrát viac, v priemere ako u povinných analógov) a závisí od prierezu rúr a dĺžky siete.

Veľké množstvo vody v potrubí zvyšuje zotrvačnosť systému.

1. To je výhoda systému - keď kotol prestane pracovať, teplo v sieti stále trvá určitú dobu.
2. Vykurovací okruh s prirodzenou cirkuláciou znamená, že postupný tok nosiča tepla cez batériu vedie k jeho chladeniu.
3. Takže tieto ohrievače, ktoré sa nachádzajú na začiatku systému, sú ohrievané viac ako ich náprotivky, inštalované na konci siete.
4. Treba poznamenať, že v takejto schéme nie je možné regulovať úroveň vykurovania batérií.

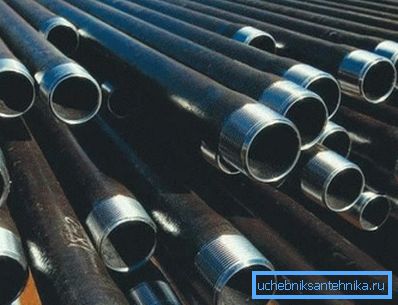

Venujte pozornosť! Dôležitým znakom takéhoto systému je jeho citlivosť na použitý materiál potrubia a armatúry. Pri montáži siete s vlastnými rukami si prosím všimnite, že musia byť kovové. Rúry z plastu nebudú schopné vydržať teplotu vyplývajúcu z prehriatia vody v kotle.

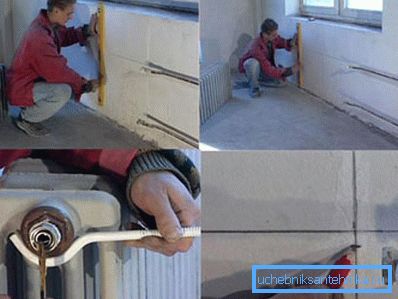

1. Výsledkom takýchto obmedzení je nízka úroveň účinnosti vykurovania, drahá inštalácia (ak je systém využívaný prenajatými pracovníkmi), estetika siete kvôli veľkému prierezu potrubí.
2. Vykurovacie okruhy s prirodzeným obehom nevyhnutne zahŕňajú otvorenú expanznú nádobu. Mala by byť umiestnená na samom vrchole siete. Táto nádrž by mala obsahovať aspoň jednu desatinu vody v systéme.
3. Otvorenosť nádrže znamená, že systém musí mať neustály kontakt s tlakom atmosféry.

Paralelné pripojenie batérie

1. Schéma ohrevu vody s prirodzenou cirkuláciou môže byť jednorúrkový sériovo paralelný. Potom je možné regulovať tok chladiacej kvapaliny v niektorých radiátoroch. (Pozri tiež článok Jednorúrkový vykurovací systém: funkcie.)
2. Treba poznamenať, že v tomto prípade bude možné inštalovať termostaty len pre každú druhú paralelnú batériu.
3. Uzavretý tok vody v sieti je úplne prísne zakázaný blokovať kvôli jeho prehriatiu.

K dispozícii je tiež dvojprúdová verzia paralelného (horizontálneho) pripojenia batérií počas prirodzenej cirkulácie chladiacej kvapaliny. Teplota radiátorov v ňom nie je tak závislá od ich polohy. Jednotlivé batérie je možné nastaviť.

záver

Gravitačný vykurovací systém má svoje nevýhody aj výhody. Avšak v niektorých prípadoch popísaných vyššie je to optimálna voľba schémy kúrenia súkromného domu. Videozáznam uverejnený v článku bude pokračovať vo svojej téme.
