Schéma kúrenia bytového domu na príklade centralizovaného

Väčšina bytových a úžitkových miestností je vykurovaná centrálne, a to aj napriek rôznym možnostiam. V prvom rade sú schémy vykurovania viacpodlažných budov dôležité pri výstavbe celých štvrtí a malých sídel. Jeden kotol je schopný dodávať teplo veľkému množstvu objektov.

Výhody centralizovaných sietí

Charakteristickým znakom takýchto systémov je prítomnosť kotlového zariadenia v samostatnej konštrukcii. Dodávka chladiacej kvapaliny sa uskutočňuje prostredníctvom potrubí, ktoré sú položené priamo na ulici ku každému objektu.

Takéto siete nie sú usporiadané vlastnými rukami, pretože objem vykonanej práce je veľmi veľký.

• Akékoľvek vykurovacie systémy viacpodlažnej budovy sú odborníkmi dobre premyslené, takže vážne poruchy sa zriedka vyskytujú.
• Prevádzka takýchto systémov sa zvyčajne vykonáva na palivo, ktorého cena je nízka.
• Centrálna vykurovacia sieť je spravidla vybavená špeciálnymi službami, čo znamená, že nie je potrebné sledovanie výkonu.
• Vďaka tejto možnosti nie je nutné umiestniť kotol do bytu, čím sa šetrí priestor.

POZOR! Pokiaľ ide o mínusy, môžu sa pripísať fungovaniu systému podľa konkrétneho harmonogramu a neschopnosti prispôsobiť teplotné podmienky.

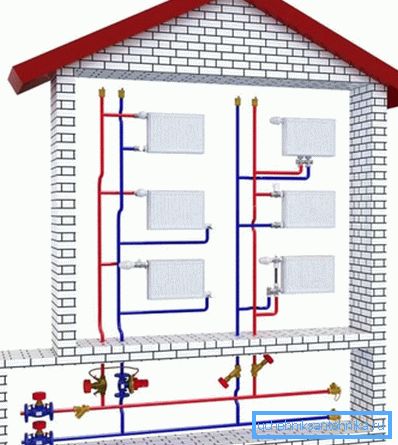

Približná štruktúra systému

Centralizované vykurovanie v zmysle zariadenia sa prakticky nelíši od autonómnych systémov. Prierez potrubí je v tomto prípade oveľa väčší a zariadenie inštalované v kotolni je oveľa komplikovanejšie.

Nasledujúce sú hlavné prvky.

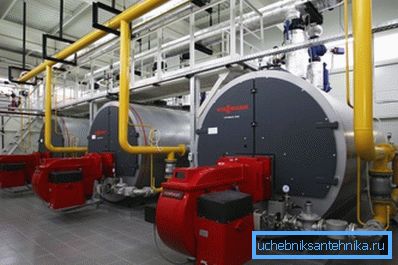

• Veľké a malé kotolne, ako aj špeciálne teplárne. V prvom prípade chladiaca kvapalina získa nastavenú teplotu priamo pri spaľovaní paliva. V ďalšom uskutočnení sa poskytovanie tepla uskutočňuje na úkor pary. Okrem toho sú tepelné elektrárne schopné vyrábať elektrickú energiu.

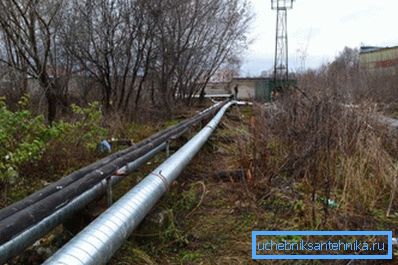

• Pomocou siete potrubí prepravujúcej chladivo do objektov. Priemer vstupných a výstupných prvkov zvyčajne dosahuje 1000 mm. Pokiaľ ide o tesnenie, môže sa vyrábať aj pozemnými a podzemnými metódami.
• Vykurovacie zariadenie poskytuje schopnosť prenášať teplo do priestorov.. Hlavnými zariadeniami sú radiátory a vykurovacie konvektory. Sú inštalované vo vyhrievaných miestnostiach.

Pomoc! Jedna tepelná elektráreň (CHP) umožňuje výmenu niekoľkých malých kotolní, čo znižuje stavebné náklady. Okrem toho je značná oblasť oslobodená.

Základné metódy klasifikácie

Každá schéma kúrenia viacpodlažnej budovy môže spadať do jednej alebo druhej kategórie. Klasifikácia centralizovaných systémov môže byť vykonaná z niekoľkých dôvodov. Ďalšie informácie o nich môžete získať na základe informácií uvedených nižšie.

V závislosti od typu chladiacej kvapaliny

• Tekuté siete sú najčastejšie pri vykurovaní výškových budov. Umožňujú vám dodávať chladivo na dlhé vzdialenosti bez výrazného zhoršenia kvality.

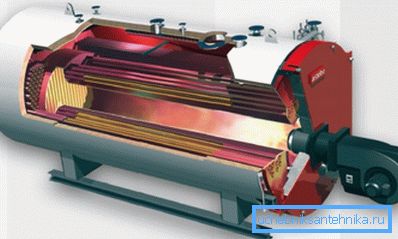

• Parné systémy sa používajú oveľa menej často, ale stále sa vyskytujú. Umožňujú pokládku vykurovacích rúr s menším priemerom. Táto možnosť sa používa hlavne tam, kde sú potrebné vodné pary.

Na základe metódy pripojenia

• Nezávislé siete odporúčajú vykurovanie chladiacej kvapaliny v špeciálnom výmenníku tepla.
• Závislé systémy zahŕňajú dodávku tepla priamo cez vetvy potrubia.

Viac informácií o zariadení

Na vykurovanie bytového domu centrálne, musí byť pripojený k vedeniu tepla, ktoré vedie z CHP alebo kotolne. Na tento účel sa v hlavnom potrubí vyrába prívodná rúra pre tepelné jednotky.

Bezprostredne po uzamykacích prvkoch sa nainštalujú blatníky, ktoré sú potrebné na zrážanie solí a oxidov kovov. Vďaka týmto zariadeniam je možné predĺžiť prevádzkové obdobie.

Vložky do obrysu domu sú vyrobené vložky na horúcu vodu. Po nich by mal byť umiestnený hlavný uzol - vykurovací výťah.

Rozloženie systému

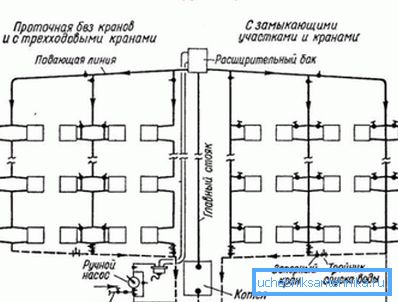

Zvyčajne schéma kúrenia v bytovom dome predpokladá prítomnosť jednej prívodnej rúry s dolnou alebo hornou náplňou. Môže sa líšiť v určitom počte pobočiek, ktoré sú odosielané do budovy zo suterénu alebo podkrovia.

V spodnom smerovaní sa dvojica stúpačov kombinuje pomocou špeciálnych prepojok umiestnených v podkroví alebo na najvyššom poschodí. V hornom bode je vždy namontovaný odvzdušňovací otvor.

Vykurovací systém s hornou náplňou zahŕňa inštaláciu expanznej nádoby s výstupom vzduchu na technickej podlahe. Ventily sa používajú na oddelenie každej stúpačky od spoločnej siete.

Správna predpojatosť počas inštalácie potrubí umožňuje zabezpečiť vypúšťanie chladiacej kvapaliny pri otvorení vetracích otvorov.

Vetva s hornou náplňou má nejaké zvláštnosti.

• Teplota vykurovacích zariadení klesá, keď sa chladiaca kvapalina pohybuje smerom nadol, takže bude nižšia v nižších podlažiach. Kompenzovať tepelné straty inštaláciou ďalších častí radiátorov.
• Spustenie systému je pomerne jednoduché, pretože pre bežnú prevádzku je potrebné na určitý čas otvoriť iba špeciálne ventily a odvzdušňovače.
• Odtok chladiacej kvapaliny z stúpačky je trochu komplikovaný, pretože je potrebné najskôr vykonať prekrytie na technickej podlahe. Až potom sa obnoví otvorenie.

Venujte pozornosť! Vykurovací systém viacpodlažných budov sa nastavuje zmenou priemeru výťahovej dýzy. To znamená, že keď sa zmenia jeho rozmery, úroveň vykurovania sa zvýši alebo zníži.

Proces optimalizácie

Keď sa chladiaca kvapalina dodáva zo zdroja do vykurovacích zariadení, dochádza k dostatočne veľkým tepelným stratám, preto je potrebné prijať určité opatrenia na udržanie teploty.

V skutočnosti existujú len dva spôsoby, ako z tejto situácie.

• Inštalácia zariadení s vyššou účinnosťou umožňuje zlepšiť fungovanie systému.
• Dodatočná tepelná izolácia potrubia môže výrazne znížiť tepelné straty.

O hlavných nevýhodách

1. Každý centralizovaný systém funguje podľa určitého rozvrhu, preto je potrebné ho počas prevádzky prispôsobiť. Navyše nie je možné nastaviť nastavenie teploty sami.
2. Náklady na zariadenie kotla a potrubia sú pomerne vysoké, čo znamená, že v prípade nekvalitnej práce môžete minúť obrovské množstvo peňazí.
3. Práca na centralizovanom vykurovaní je veľmi namáhavá, takže v prípade núdze nebude trvať tak málo času na úplné alebo čiastočné obnovenie systému.
4. Periodické poklesy tlaku v centralizovanej sieti môžu do určitej miery znížiť účinnosť vykurovania.

Ako záver

Vyššie uvedené bolo poučenie o usporiadaní vykurovacích systémov vo viacpodlažných budovách, aby majitelia bytov mohli oceniť rozsah centralizovanej siete a jej efektívnosť. V prípade potreby môže byť vytvorená samostatná vetva, ktorá bude udržiavať požadovanú teplotu v obývacej izbe. Ďalšie informácie o tejto téme nájdete v špeciálnom videu.
