Schéma kúrenia: ako položiť potrubie pre samostatný systém

Pred inštaláciou vykurovacieho systému je potrebné určiť spôsob rozvodu potrubí. Existujú dobre známe a často používané jednorúrkové a dvojtrubkové metódy na usporiadanie klimatickej siete, ako aj exotické. Zahŕňajú schému vykurovania pre dve krídla, radiálne, viackruhové a tak ďalej.

Prečítajte si viac o najpopulárnejších z nich v nižšie uvedenom materiáli.

Odrody vykurovacích systémov

Pred vypracovaním týchto alebo iných schém - vykurovanie vlastnými rukami, zásobovanie horúcou vodou a podobne - je potrebné určiť typ klimatického systému metódou organizácie prúdu chladiacej kvapaliny. Z toho priamo závisí na tom, ktorý spôsob kladenia potrubí je vhodný vo vašom konkrétnom prípade.

Najjednoduchšou verziou je gravitačný vykurovací systém, v ktorom dochádza k prúdu chladiaceho média v dôsledku rozdielu v teplote a hustote vody prúdiacej cez potrubia. S takýmito schémami sú obyvatelia miest, ktorí žijú v Chruščovi, alebo iný bytový dom s centralizovanou dodávkou tepelného nosiča oboznámení z prvej ruky.

Princíp fungovania vykurovacieho systému s prirodzenou cirkuláciou je nasledovný:

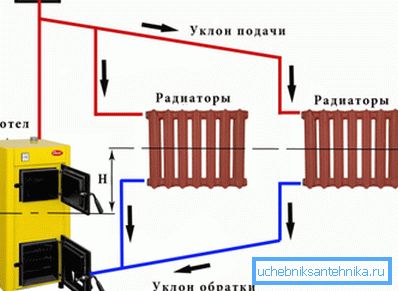

1. Voda vykurovaná v kotli sa stáva menej hustá a preto ľahšia, čo spôsobí, že je vytiahnuté ťažkými vodnými hmotami do horného bodu systému.
2. Odtiaľ kvapalina preteká cez inštalované rúry cez vykurovacie telesá inštalované vo všetkých miestnostiach a odvádzajú tepelnú energiu do vzduchu v miestnostiach.
3. Cyklus končí vstupom chladenej vody do kotla, kde začína nový obrat.

Venujte pozornosť! Na zaistenie normálneho prietoku a odvodu vzduchu v systéme by mali byť vykurovacie potrubia umiestnené na sklone 3-5 stupňov smerom k kotlu. Toto je povinná požiadavka stanovená SNiP.

Gravitačný vykurovací systém má mnoho výhod, ale jeho použitie je spojené s určitými ťažkosťami. Všetky výhody a nevýhody prevádzky inžinierskej siete s prírodným chladiacim prúdom sú uvedené v tabuľke.

Gravitačné schémy pre vykurovanie budov sa dajú použiť aj pri individuálnej konštrukcii. Jediný rozdiel je, že môžete nainštalovať expanznú nádrž a inštalovať z vertikálnych stúpačov nie v podkroví, ale pod stropom horného poschodia (samozrejme v najvyššom bode klimatického systému).

Preto môžete bezpečne sprístupniť v adresároch budov alebo popísaných nižšie typické schémy kúrenia, aktualizovať ich podľa vlastných potrieb a implementovať.

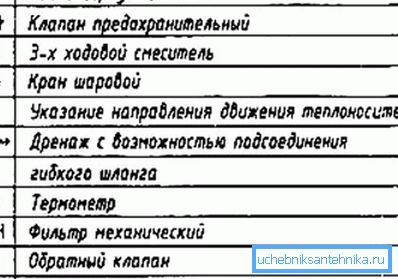

Tip! Aby sme pochopili náčrty a projekty, ktoré pripravili inžinieri, je potrebné poznať symboly v schémach vykurovania. Existuje niekoľko znakov a sú intuitívne, takže si ich zapamätáte nebudete veľa času, ale poskytnete príležitosť na jednoduchú navigáciu v stavebnej dokumentácii.

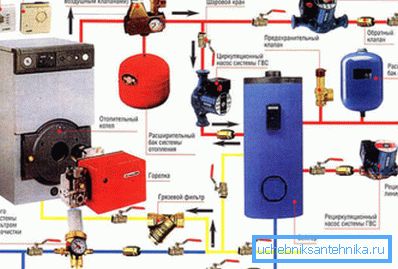

Ak nie ste pripravení vyrovnať sa s nevýhodami gravitačného systému, môžete použiť schémy vykurovania s núteným prietokom tekutiny. V tomto prípade je povinným prvkom obehové čerpadlo inštalované na spätnom potrubí.

Iba na základe vyššie uvedenej otázky je možné zvoliť schému kladenia potrubia.

Existuje niekoľko z nich:

• jednoduché potrubie;
• dve rúrky;
• radiácie.

Pozrime sa na to podrobnejšie.

Spôsoby znášania

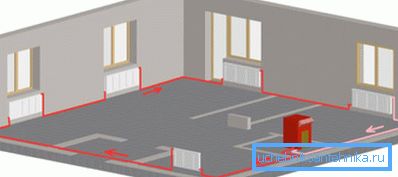

Jednorúrková vykurovacia sieť

Začneme analýzu vykurovacej schémy s jedným potrubím, ktoré slúži na napájanie batérií a prepravu chladenej kvapaliny do vykurovacieho kotla.

Ak je potrebné ohrievať dve krídla alebo niekoľko poschodí domu, je potrebné rozdeliť tok vody na dve alebo viac častí pomocou odpaliska. Je žiaduce, aby každý okruh bol vybavený uzatváracími ventilmi, ktoré sa v prípade potreby odrežú bez prerušenia činnosti celého systému.

Po prechode všetkými radiátormi sa musia prúdy znova skombinovať do jedného potrubia, ktoré je spojené so vstupom vykurovacieho kotla.

Radiátory v jednom potrubnom vykurovacom systéme možno pripojiť dvomi spôsobmi:

1. dôsledný. V tomto prípade je potrubie dodávajúce chladiacu kvapalinu pripojené na vstup batérie a do výstupu. Nie sú pripojené žiadne ďalšie položky. Chladiaca kvapalina nemôže pretekať cez vykurovacie teleso.
2. paralelné. Tu je vodná línia jednoducho položená po obvode celého domu a radiátory sú spojené pomocou túb a odbočiek. Okrem toho skutočnosť, že porucha jednej batérie nenaruší prácu zostávajúceho vykurovacieho systému.

Pri usporiadaní jednorúrkového vykurovacieho systému je žiaduce zabezpečiť prítomnosť nasledujúcich prvkov:

1. Ventily na vstupe a výstupe batérie. Týmto spôsobom budete nielen schopní regulovať objem vody, ktorá vstupuje do chladiča, a teda aj teplotu v miestnosti, ale aj opraviť alebo vymeniť vykurovací článok bez vypustenia chladiacej kvapaliny.

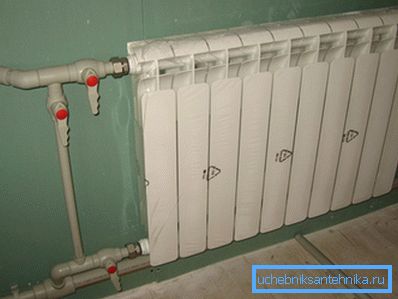

2. Pri pripájaní prívodu a vývodu batérie do série pred uzatváracími ventilmi je vhodné ich pripojiť k obtokom - úseky potrubí menšieho priemeru, ktoré zabezpečia tok vody v prípade odrezania radiátora.

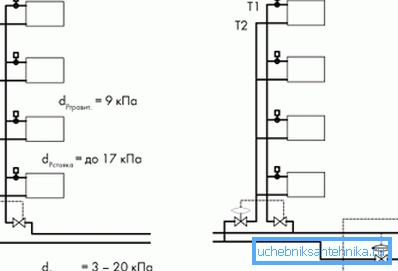

Dvojvodičová schéma vykurovacej siete

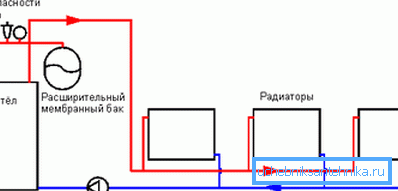

Vykurovací systém s dvoma rúrami (napájanie a vypúšťanie) je efektívnejší, ale vyžaduje viac materiálov, kvôli čomu sa náklady na inštaláciu mierne zvyšujú. Ale výhody sú zrejmé. Jeho použitie, najmä v spojení s cirkulačným čerpadlom, umožňuje efektívnejšie a rovnomernejšie rozdeliť tepelnú energiu v celej miestnosti domu.

Pokyny na vytvorenie takého systému nebudú spôsobovať ťažkosti pri porozumení ani nováčikovi:

1. Z kotla sú položené dve rúry, z ktorých jedna je pripojená k výstupu, druhá na prívod kotla. Podľa prvého sa do vykurovacích telies dodáva horúca voda, v druhej, resp. Chladené chladivo sa dodáva do kotla.
2. Vložte radiátory vyrobené odbočnými rúrami. Vstup je pripojený k napájaciemu vedeniu, výstup je pripojený k vratnému potrubiu.
3. Aby nedošlo k zničeniu vykurovacích zariadení z pretlaku, neodporúčame nainštalovať ventily do výstupného kanálu chladiča.
4. Každá batéria musí byť vybavená vzduchovým ventilom - Mayevskym ventilom, ktorý je potrebný na odstránenie vzduchových uzáverov vytvorených po naliatí tekutiny do systému.

Výhody systému sú zrejmé a ako nevýhoda je možné zaznamenať len väčšiu spotrebu materiálu - pri dvojrúrkovom systéme je potrebných dvojnásobne viac materiálov ako pri jedno potrubných.

Schéma kolektora vykurovacej siete

Ide o najpružnejší a ľahko prispôsobiteľný vykurovací systém. Tu môžete presne regulovať tok chladiacej kvapaliny na každú batériu doma z jedného miesta - zbernej skrinky. V prípade nehody je akýkoľvek akumulátor odpojený pomocou uzatváracích ventilov, čo umožňuje rýchlu a rýchlu opravu.

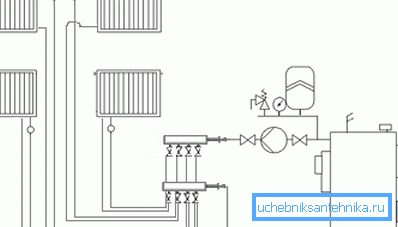

Schéma kolektorového (lúčového) systému je nasledovná:

1. Hlavnými prvkami sú dva kolektory: na dodávku a vypúšťanie chladiacej kvapaliny.
2. Každá batéria v dome je spojená dvojicou rúr s vyššie uvedenými kolektormi. Pre každý radiátor je teda usporiadaný samostatný okruh.

Schéma radiálneho vykurovania môže byť bezpečne odporúčaná pre inštaláciu, ak sa nebojíte nasledujúcich nuancií:

• na inštaláciu je potrebný veľký počet potrubí, ktoré je potrebné položiť pod podlahu stierky;
• systém musí mať nevyhnutne obehové čerpadlo, pretože nie je možné sledovať sklon potrubia;
• počas inštalácie je potrebné dbať na to, aby pod podklad nie je namontovaná žiadna armatúra, ktorá by mohla počas prevádzky uniknúť.

záver

Okrem spôsobov distribúcie hlavných potrubí, ktoré sú uvedené vyššie, ktoré dodávajú chladiace médium na batérie a dodávajú chladenú vodu späť do kotla, schéma pripojenia radiátorov (spodná, bočná, diagonálna) nie je menej dôležitá. Správne pripojenie zvyšuje nielen rýchlosť cirkulácie chladiacej kvapaliny a zvyšuje účinnosť batérií, ale aj zabraňuje výskytu vzduchových zástrčiek.

Viac informácií nájdete v tomto videu.
