Schéma dvojvrstvového vykurovacieho systému: možnosti
Aká by mohla byť schéma dvojvrstvového vykurovacieho systému v súkromnom alebo rodinnom dome? Ako spúšťa takýto systém? Aké prídavné zariadenia sú okrem rúr a vykurovacích zariadení potrebné pre svoju prácu? Pokúsme sa odpovedať na tieto otázky.
Čo je to?

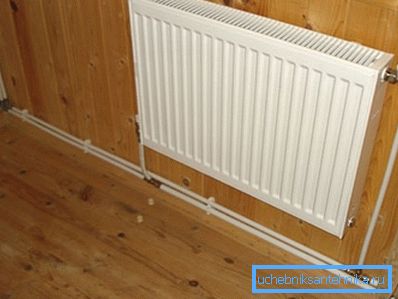

Najskôr sa pokúsime vysvetliť najjednoduchším spôsobom rozdiel medzi jednorúrkovým a dvojkanálovým diagramom pre pripojenie vykurovacích zariadení.
Predstavte si, že v hornom poschodí priľahlých izieb sa nachádzajú vykurovacie telesá. Jeden z nich - server, druhý - naopak.
Takže: ak sa na každom poschodí inštaluje radiátor, otvorí stúpač, ku ktorému je pripojený, môžeme povedať, že máme jednokotúčový okruh vykurovacieho systému. Ale ak je každá batéria prepojkou medzi stúpačmi - ide o dvojrubový vykurovací okruh.
A teraz pridáme trochu zmätok do týchto štíhlých logických konštrukcií.
V čistej forme sa tieto systémy nachádzajú len v súkromných domoch s malým počtom poschodí a štvorcových.
Častejšie sa používajú kombinované schémy, ako napríklad:
- Dve dno, ktoré prechádzajú suterénom, sú spojené na rovnakom stúpaní na hornom poschodí, ktoré zapadajú do opisu dvojrubového systému.
- Avšak každá jednotlivá stúpačka - jedna rúrka. Vyššie popísaná konštrukcia s radiátormi - preklady v reálnom bytovom dome bude nefunkčná: chladiaca kvapalina jednoducho nepríde do horného poschodia a pohybuje sa iba cez jednu alebo dve spodné preklady.
Na objasnenie: ako sa dozvieme neskôr, problém sa rieši vyvažovaním - škrtenia vykurovacích zariadení. Avšak v bytových budovách tlmivky, ponechať aspoň jedno z ustanovení, ktoré opúšťajú susedné byty bez vykurovania, nemožno použiť vôbec. Len preto, že každý systém by mal mať maximálnu ochranu proti umu, jasným predstaviteľom intelektuálnej väčšiny.
klasifikácia
Takže, aké dvojvrstvové schémy vykurovacích systémov nájdete v domácnostiach a pri výstavbe rodinných domov?
Podľa orientácie
Vo vertikálnom systéme sú prietokové a spätné toky potrubia usporiadané vertikálne. V horizontále, resp. Naopak. A tieto schémy sú často kombinované v rámci toho istého domu: napríklad plnenie fliaš s mostíkmi môže tvoriť horizontálny systém a prístup na vykurovanie - vertikálne.
V priebehu chladenia

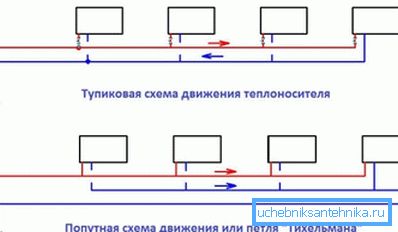

V nasledujúcom schéme sa chladiaca kvapalina pohybuje jedným smerom pozdĺž oboch fliaš; v mŕtvom bode - mení smer pohybu na opačný pri prechode z posuvu do návratu. Typickým príkladom pridruženého schémy je dvojvrstvový vykurovací systém súkromného jednopodlažného domu, ktorého okná a dvere nezasahujú do kladenia potrubia; ale ak existujú prekážky, použije sa mŕtvy koniec.
Vyvolaním pohybu chladiacej kvapaliny
- V bytových domoch je nosič tepla (procesná voda) poháňaný tlakovým rozdielom medzi prívodným a vratným potrubím vykurovacieho zariadenia.
- Typickým riešením pre veľký súkromný dom je jedno alebo viac obehových čerpadiel.
- Nakoniec v malom priestore domu môže byť cirkulácia zabezpečená rozdielom v hustote medzi horúcou a teplom vypúšťanou vzdušnou hmotnosťou vody. Zdroj tepla sa stáva kotlom alebo pecou s výmenníkom tepla.
Horné a spodné plnenie do fliaš
Väčšina moderných nových budov - domy spodného fliaš: dodávkové a spiatočné potrubia sa nachádzajú v suteréne alebo v technickej podkroví nad prízemím obsadené skladmi alebo skladmi.
Pohodlnosť takejto schémy spočíva v tom, že všetky ventily a armatúry sú sústredené na jednom mieste: na vynulovanie vykurovacej stúpačky stačí vypnúť dva ventily umiestnené vedľa seba a odskrutkovať pár zátok. Hlavnou nevýhodou je náročné spustenie po resete: aby ste odstránili uzáver, musíte sa dostať do horného bytu na stúpačke.
Existuje však niekoľko odtieňov.
- Ak na jednom zo stúpačiek nie sú žiadne vykurovacie zariadenia, môže byť z pivnice znovu vložené spolu s parnou miestnosťou. Na tento účel je namontovaný vypúšťací ventil namiesto zástrčky. Stačí zaskrutkovať zástrčku na druhom stúpačke a otvoriť ventil na ňom a ponechať odvzdušňovací ventil otvorený - a vzduch bude ležať na prednej strane toku vody.

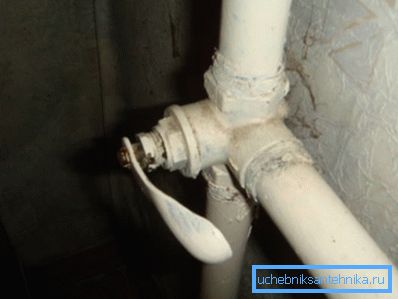

- V niektorých domoch sú preklady s Mayevskymi žeriavmi v podkroví. Ak chcete začať, nemusíte sa dostať do apartmánov v hornom poschodí. avšak pri silných mrazoch voda často zmrzne, keď je zmrznutá v móloch.

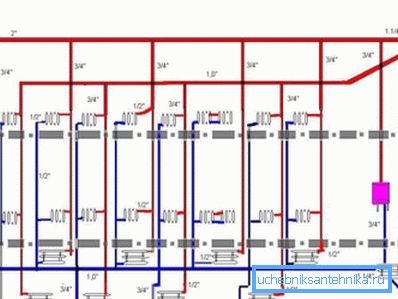

Dvojrúrkové vykurovacie schémy s horným plnením sa líšia tým, že zásoby sú v podkroví. nosič tepla prechádza cez stúpače otvorené radiátormi na ceste k vratnému potrubiu umiestnenému v suteréne. V hornej časti plniaceho bodu je inštalovaná expanzná nádrž s odvzdušňovačom.
Aký je výsledok?
- Pri úniku vody sa voda nezmrazuje ani vo fľašiach, ani v stúpačkách - stačí otvoriť otvor v podkroví.
- Spustenie systému je jednoduché a bezpečné: všetok vzduch je v expanznej nádrži.
Cena jednoduchého vynulovania a spustenia je potreba spustiť, keď je stúpač odpojený: musí byť zablokovaný zo spodku a zhora.
vyvažovanie
Horizontálny dvojrubkový okruh v jeho pôvodnej forme je nefunkčný: chladiaca kvapalina cirkuluje iba cez vykurovacie zariadenia najbližšie k kotlu alebo čerpadlu. Problém je vyriešený vyrovnávaním - škrtenie každej batérie, aby sa dosiahla rovnaká teplota.
Poznámka: Z dôvodu zotrvačnosti systému trvá stabilizácia teploty chladiaceho média niekoľko hodín. Preto je jasné inštrukcie: pri samovalení sa poloha každej tlmivky mení na minimálnu hodnotu s opakovaným ovládaním teplôt v priebehu 2 až 4 hodín.
zariadenie
Pri budovaní systému v súkromnom dome budete potrebovať dodatočné vybavenie okrem potrubí a ventilov. S funkciami niektorých druhov, budeme sa krátko stretnúť.
Typ zariadenia | Stručný opis |
Expanzná nádrž | Kompenzácia rozloženia tepelného nosiča pri vykurovaní. Uzavretá nádoba sa odoberá rovná 10% objemu chladiacej kvapaliny a je namontovaná po obehovom čerpadle. Vo vrchnej časti okruhu je namontovaná otvorená nádrž. |
Poistný ventil | Zmierňuje nadmerný tlak, keď sa uzavretý okruh prehrieva. |
Automatický odvzdušňovač | Odstráni vzduch a plyny z okruhu v dôsledku elektrochemických procesov. |
Mayevského žeriav | Zariadenie na ručné odvzdušňovanie. Nasadené v horných zásuvkách chladiča alebo v hornej časti každej prepojky medzi stúpačmi. |
sýtič | Analogový skrutkový ventil na manuálne nastavenie kríža. |
Tepelná hlavica | Automatická tlmivka, meniaca sa priepustnosť v závislosti od teploty vzduchu. |
záver
Dúfame, že informácie ponúkané čitateľovi budú užitočné. Ako vždy, video priložené k článku sa bude páčiť s ďalšími tematickými materiálmi. Veľa šťastia!
