Bohužiaľ, také požehnanie ako zemný plyn zatiaľ nie je k dispozícii všetkým. Veľké množstvo miest nie je splyňované. V takejto situácii ľudia používajú kotle na elektrické alebo kotly na tuhé palivá na ohrievanie svojich domovov. Prvé z nich sú nákladné z dôvodu vysokých nákladov na elektrickú energiu. Nevýhodou druhej je veľmi nízka účinnosť: takmer polovica tepla "ide" do atmosféry. Zvýšenie priaznivého účinku a šetrenie tepla pomôžu procesu pyrolýzy. Kotly, ktoré pracujú na tomto princípe, sa nazývajú pyrolýzne kotly. Vzhľadom k tomu, že priemyselné vzory sú pomerne drahé, ľudia s profesiou zvárača, veriaci na výkresoch a schopní pracovať s nástrojmi, radšej robia pyrolýzny kotol s vlastnými rukami.

Princíp činnosti

Princíp činnosti

Pyrolýzny kotol je v podstate zariadenie na ohrev tuhého paliva. Môže pracovať s drevom, uhlím, brikety alebo pelletmi. Pre každý typ paliva urobte vlastné výpočty.

Všeobecným princípom činnosti je, že všetky palivá spaľujú s obmedzeným prístupom vzduchu. Podáva sa toľko, koľko sa vyžaduje pri minimálnom spaľovaní pri uvoľňovaní plynu, v ktorom sú prítomné prchavé uhľovodíky a oxid uhoľnatý. Takto získaný plyn sa dostane do inej komory, zmieša sa so vzduchom a spálí tam a vyžaruje obrovské množstvo tepla. Kvôli tejto metóde spaľovania paliva prakticky nie je popol alebo emisie do atmosféry a vykurovanie chladiacej kvapaliny trvá až na dva dni na jednej záťaži.

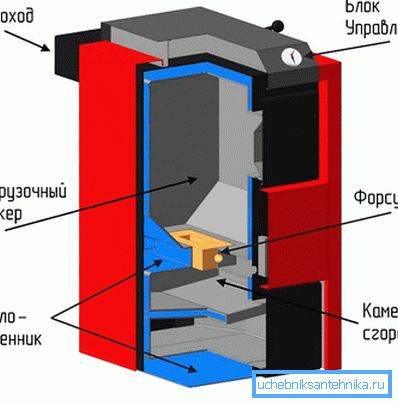

komponenty konštrukcia

komponenty konštrukcia

Kotol na pyrolýzu zariadenia pozostáva z:

  • úrady pre nakladanie paliva - požiarna komora s dverami;
  • spalovacie komory - plyn, ktorý je v ňom vyhorený;
  • v ktorom sa hromadí popol;
  • spodné dvere, ktoré uzatvárajú spaľovaciu komoru s plynom a vyfukujú;
  • dýzy, cez ktoré plyn vstupuje do spaľovacej komory;
  • komín na odstraňovanie produktov spaľovania s klapkou na ovládanie spaľovania;
  • ventilátor, ktorý dodáva vzduch do spaľovacej komory;
  • roštové tyče;
  • tlmiče pre prívod vzduchu do pece;
  • otvory na čistenie nánosu v medi;
  • odvádzanie vody z kotla;
  • výstupné potrubia pre napájanie a spätné vykurovanie;
  • tepelná izolácia telesa kotla;
  • bezpečnostné zariadenie, ktoré obsahuje ťahové snímače, manometer, teplotný snímač.

Postupnosť práce

Postupnosť práce

Pred začatím práce na výrobe kotla by ste mali zvážiť, ako to urobiť správne. Zvyčajne začínajú s vykonávaním výpočtov bez toho, aby bolo možné zostaviť montážnu schému. Treba povedať, že chyby vo fáze výpočtov sa neskôr môžu zmeniť na nesprávny chod kotla, rovnako ako nesprávne vytvorená jednotka môže byť nebezpečná. Ak vykonáte výpočty a samotný výkres nefunguje, môžete túto prácu objednať odborníkom.

Podľa výkresov sú vyrobené kovové polotovary kotla. K tomu budete potrebovať kov s hrúbkou 5 mm pre vnútornú konštrukciu a 3 mm pre pokrytie trupu. Tiež potrebujeme potrubia, v ktorých bude cirkulovať ohriaty vzduch, preto sa ohrieva nosič tepla. Budete tiež potrebovať komín, tlmiče, dvere, sklenené tesnenia, ventilátor. To všetko je možné zakúpiť v obchode.

Výmenník tepla

Pre tepelnú izoláciu spalovacej komory je potrebné zakúpiť šamotové tehly. Izolácia telesa kotla je vyrobená z materiálov, ktoré udržujú teplo dobre a fóliové fólie.

Napríklad zvážte výrobu kotla pri 25 kW. Z kovu vyrezáme polotovary takých veľkostí:

  1. Vonkajšie steny telesa kotla: predné a zadné rozmery 1039 - 618 mm, bočné rozmery 1039 - 880 mm, horné a spodné rozmery 880 - 618 mm.
  2. V prednej vonkajšej stene kotla vyrábame obdĺžnikové otvory pre pec a stojan, ktoré sú umiestnené v strede. Rozmery dverí pece sú 400 × 400 mm, samotný otvor pece je 350 × 350 mm. Rozmery dverí sú oveľa viac, pretože je potrebné vytvoriť miesto pre drážku, v ktorej bude tesnenie položené. Ak chcete zjednodušiť svoj život, môžete si kúpiť hotové dvere správnej veľkosti. Dajte otvor vo vzdialenosti 108 mm od hornej časti obrobku. Vonkajšie rozmery dverí popolníka sú 400 × 200 mm a rozmer otvoru je 350 × 150 mm. Majú otvor vo vzdialenosti 88 mm od spodnej časti obrobku. Aj na prednej stene kotla sa nachádza obdĺžnikový otvor na nasávanie vzduchu a oválne otvory pre rukoväte tlmičov, ktoré regulujú prívod vzduchu do komory pre prídavné spaľovanie a dymovodu.
  3. V zadnej vonkajšej stene kotla vytvorte otvor pre komín, ktorý je umiestnený v strede. Jeho veľkosť závisí od priemeru komínového potrubia. Pred začatím prác na montáži kotla je kúpený pripravený zmontovaný s ventilom.
  4. Na zadnej stene horizontálne vo vzdialenosti 202 mm od stredu a vo zvislej polohe vo vzdialenosti 373 mm vytvorte otvory pre návrat chladiacej kvapaliny do vykurovacieho systému. Jeho rozmery závisia od priemeru existujúceho vykurovacieho systému.
  5. Výstupy sú tiež určené na vstup studenej vody do kotla a na prívod horúcej vody do ochranného výmenníka tepla. Priemer výstupov týchto rúrok 3/4 palca. Horizontálne ich umiestnite vo vzdialenosti 200 mm od stredu. Vertikálna dodávka horúcej vody je umiestnená vo vzdialenosti 725 mm od čistej podlahy. Vzdialenosť medzi prívodom teplej a studenej vody je 255 mm. Rovnako vodorovne vo vzdialenosti 145 mm od stredu a vo vertikálnej polohe vo vzdialenosti 990 mm vystrihnúť otvory na podávanie, pričom sa zabezpečí umiestnenie trysky pre bezpečnostnú skupinu.
  6. Vodorovne vo vzdialenosti 198 mm od stredu a zvisle vo vzdialenosti 980 mm je pre spojku snímača tepelnej poistky vyrezaný otvor s priemerom 2,5 palca. Na dne obrobku vo vzdialenosti 137 mm od čistej podlahy uprostred vytvorte otvor pre vyprázdňovacie potrubie a priemer expanznej nádoby ?.
  7. Na obrobku na hornej strane kotla vytvorte otvory pre výstupný regulátor okruhu kotla. Rozmery sú štandardné, pretože sa kúpia v dokončenom stave pred tým, ako sa kotol zmontuje. Celková výška kotla z čistej podlahy k hornej časti regulátora by mala byť 1190 mm.
  8. Vystrihnite z kovového profilu nožičky v tvare U pre kotol s dĺžkou 765 mm.
  9. Z kovového plechu s hrúbkou 5 mm sa vnútrajšok kotla rozreže v rozmeroch (W? R? C): pec 468? 780? 346 mm, komora dodatočného spaľovania 468? 780? 256 mm, popolník 468? 780? 250 mm Horný popolník pece je vyrobený dlhšie na zvarenie rúrok výmenníka tepla. Preto poskytnite miesto pre otvory. To isté platí v popolníku popola.
  10. Obdĺžnikový otvor pre dýzu 130 × 200 mm je vyrezaný v spodnom polotovore komínového oddielu.
  11. Rúry s priemerom 50 mm pre výmenník tepla sa rozrežú na dĺžku 730 mm v množstve 4 ks.
  12. Odrežte kusy potrubia na napájanie, návrat, horúcu a studenú vodu. Priemer rúr je vybraný v súlade s odsekom 1 a dĺžka je uvedená na schéme.

Pyrolýzny okruh kotla

Časti rozrezané na obrys pomocou zvárania oblúkom sa kombinujú do jednej štruktúry podľa schémy.

Otvory pre rúry sú vyrezané pomocou píly (kotol je namontovaný doma). Komín pripevnite západkou. Jeho extrémny bod by mal byť odstránený z okraja rukoväte dverí pece o 1289 mm. Od okraja lievikového lieviku k tej istej rukoväti by mala byť 1101 mm. Vnútorná časť spaľovacej komory je zatepľovaná tehálmi. Izolujte aj dvere komory.

pec

Keď sú kovové časti vnútornej konštrukcie namontované na vzperách, zvonka sa zvarí. Rozpery sú potrebné, aby sa zabránilo deformácii kovu. Dvere, automatizácia a všetko, čo je potrebné podľa schémy av súlade s rozmermi, ktoré sú v ňom špecifikované, sú pripojené k hotovému kotlu. Kotviace nohy sú umiestnené vo vzdialenosti 41 mm od predného vonkajšieho okraja kotla. Vzdialenosť medzi nimi by mala byť 430 mm. Hotový kotol je zabalený v tepelnej izolácii a umiestnený na ozdobnom puzdre.

Niektoré nuansy

Niektoré nuansy

Ak je všetko správne vypočítané a zhromaždené, potom z komína nebude prakticky žiadny dym. Existujú aj iné nuansy:

  1. Rozmery kotla závisia od jeho kapacity.
  2. Pec domáceho kotla je o niečo vyššia ako pec pre priemyselné kotly.
  3. Konfigurácia násypky pece sa najlepšie vykonáva pravouhlým.
  4. Ak chcete ovládať množstvo paliva a vzduchu, musíte vytvoriť obmedzovač. Je vyrobená z rúry s priemerom 76 mm a dĺžky o niečo dlhšej ako kotol. Do spodnej časti zátky, ktorá má štyri centimetrovú medzeru so stenami rúr, sa pripevní kotúč a otvor je vytvorený vo veku kotla.
  5. Rúrka chladiacej kvapaliny je vyrobená s ohybom pre väčší prenos tepla.
  6. Množstvo chladiacej kvapaliny vstupujúcej do kotla je riadené ventilom inštalovaným mimo kotla.

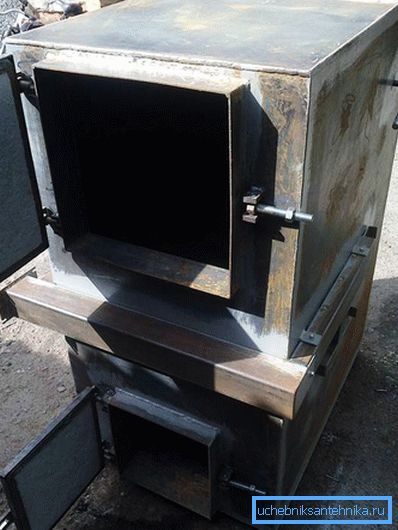

kotol

Takže pyrolýzny kotol je pripravený. Možno máte osobnú skúsenosť s výrobou takéhoto zariadenia na vykurovanie domu. Budeme vám vďační za cenné pokyny uvedené v komentároch k článku.

Možno vás bude zaujímať sprievodné materiály našej stránky:

  • Vlastnosti kondenzačného kotla
  • Vlastnosti výberu vykurovacích radiátorov
  • Ako si vyrobiť kotelnu v súkromnom dome
  • Čo je to vákuové radiátory?

video

Ako vyrobiť pyrolýzny kotol 15-25 kW? O tomto môžete zistiť sledovaním videa:

režimy

Vďaka schémam môžete lepšie pochopiť, ako funguje pyrolýzny kotol a aké sú jeho výhody oproti analógom:

Princíp činnosti typického kotla na tuhé palivo a pyrolýzy

Kotol na pyrolýzu

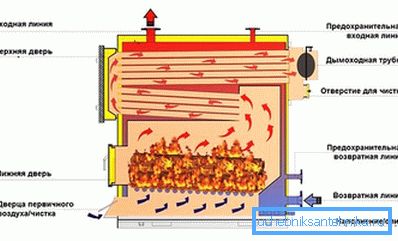

Vyhrievaný plynový výfukový systém
