Samotný kotol na odpadové oleje

Mnohí vlastníci áut (najmä nákladné automobily) čelia problému recyklácie odpadových olejov. Keďže látka je toxická a jedy pre životné prostredie, nie je tak ľahké zbaviť sa ťažby. Okrem toho môžete získať skutočný trest od environmentalistov. Spálenie tohto odpadu v špeciálnych zariadeniach v prospech seba samého je jedným z prijateľných výstupov. Priemysel už dlho vyrába kotly na odpadový olej. Ale sú drahé, a preto domáci remeselníci hľadajú spôsob, ako vybudovať vodný kotol na odpadový olej vlastnými rukami.

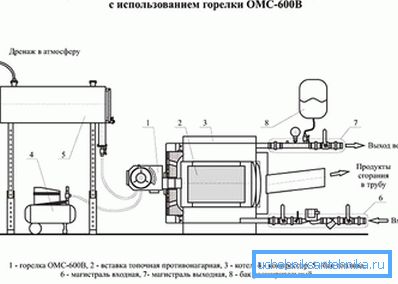

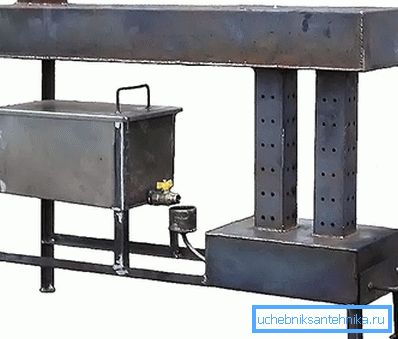

Ako to funguje

Algoritmus kotla je veľmi jednoduchý:

• Zo špeciálnej nádrže do pyrolýznej misy pracuje (môžete akýkoľvek syntetický alebo minerálny olej, ich zmes v extrémnych prípadoch petrolej).
• V tejto nádrži sa baníctvo odparí (vyhrievané výfukovými plynmi a horákom).
• Olejová para vstupuje do spaľovacej komory, kde je zmiešaná so vzduchom a zapálená horákom. Počas spaľovania sa uvoľňuje veľké množstvo energie, ktoré je schopné ohrievať (cez steny komory) chladiace médium na vykurovanie miestnosti.
• Odpad zo spaľovania (existuje len málo z nich, ale tam je jeden) je odstránený cez komín, ktorý má odvzdušňovanie pre plyny. Týmto spôsobom ohriaty plyn vstupuje do pyrolýznej komory a zahrieva ťažbu a potom sa odstráni von.

Regulácia intenzity horiaceho oleja v hornej časti šachtového ventilu pre inštaláciu komína.

Nástroje a materiály

Aby ste mohli samostatne zostaviť vodný kotol s odpadovým olejom, mali by ste mať montážne výkresy. Táto dokumentácia vám pomôže zabrániť chybám a vytvoriť funkčný dizajn. Ale mali by ste začať s nástrojmi. Pre prácu budete potrebovať:

• zváračka (invertor);
• "Bulharský" a súprava rezných kotúčov na rezanie kovu;
• elektrická vŕtačka;
• súprava kľúčov (nastaviteľná, plyn, atď.);
• kladivom a inými inštalačnými nástrojmi.

Ďalším krokom je výber komponentov pre montáž kotla. Na základe výkresu sa konštrukcia domáceho kotla skladá z týchto prvkov:

• expanzná nádrž s membránou;
• puzdrá pre kotol a spaľovaciu komoru olejových pár;
• odstredivé čerpadlo, ktoré môže pracovať v stave ponorenia do oleja (dodáva olej do pyrolýznej komory);
• kompresor, ktorý pod tlakom dodáva vzduch do sekundárnej spaľovacej komory;
• obehové čerpadlo pre nútený pohyb chladiacej kvapaliny;
• komín so spätným ventilom a odtokom plynu;
• horák;
• armatúry a potrubia na pripojenie k vykurovaciemu systému.

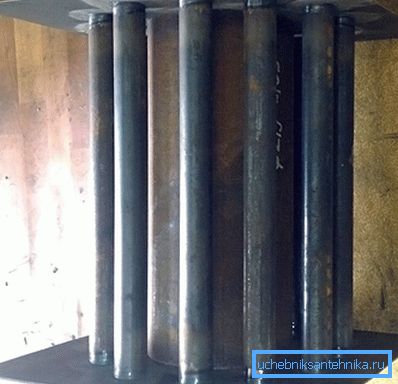

Horák môžete tiež vyrobiť sami.

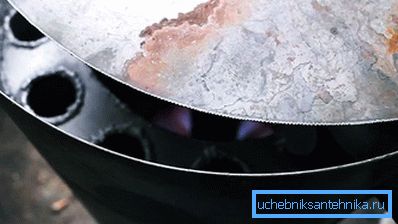

Montáž kotla

Konštrukcia telesa kotla pozostáva z dvoch rúrok rôznych priemerov. Rozpätie medzi nimi by malo byť 3 - 4 cm (na plnenie vodou). Vonkajší kryt má dva výstupy (vstup / výstup). Vo vnútri druhej trubky namontujte spaľovaciu komoru olejových pár. Voda by sa v žiadnom prípade nemala dostať do oddelenia, kde olej spaľuje. Kontajner na olej je umiestnený v blízkosti kotla. V ňom je ponorená pumpa, ktorá pod tlakom dodáva palivo do pyrolýznej komory.

Pre zastavenie toku oleja v potrubí je namontovaný ventil.

V spodnej časti konštrukcie je namontovaná olejová nádrž. Jeho horná časť má otvory na uvoľňovanie plynných pár do sekundárnej spaľovacej komory a na dne sú dvere na jednoduché čistenie komory. Prostredníctvom dverí môžete viesť k elektrickým kontaktom horáka sviečky. V nádrži na kvapalný olej prebieha počiatočné zapaľovanie a funguje aj ako zapaľovacia sviečka.

K sekundárnemu spaľovaciemu priestoru je vyrezaná armatúra pre vzduchový kanál (vytvárajúca zmes vzduchu a oleja).

V hornej časti sekundárnej spaľovacej komory je inštalovaný komín s uzatváracím ventilom a výstupnou rúrkou plynu, ktorý sa dostáva do misky s olejom a ohrieva ho výfukovými plynmi. Na vratnej linke nainštalujte obehové čerpadlo. Na ihrisku sa namontuje expanzná nádrž a bezpečnostná automatika.

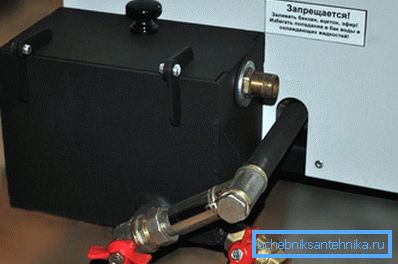

Začnite pracovať

Pred spustením skontrolujte všetky zvary pre tesnosť, naplňte nádoby olejom a vodou. Olej by mal byť nalievaný na vrstvu 1 cm, nemal by to byť voda a nečistoty. Olej bude horieť rýchlejšie, ak sa k nemu pridá 100 ml petroleja. Kotol je zapaľovaný s knotom namočeným v rozstrekovanej kvapaline, po zapálení paliva sa spustí na spodok nádrže. Potom zapnite prívod vzduchu. Po varení sa olej odparí a začne sa zahrievať.

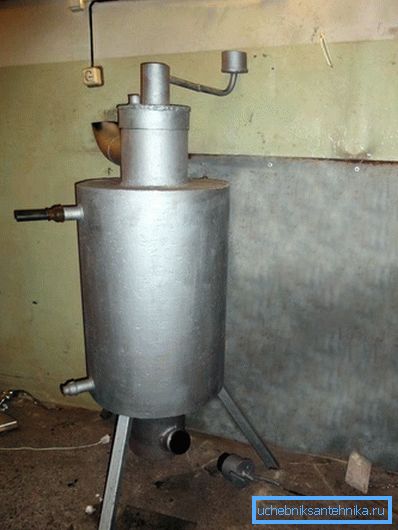

Silné a slabé stránky

Pozitívne charakteristiky zariadenia zahŕňajú:

1. Univerzálnosť a lacnosť paliva (rôzne oleje sú vhodné pre prácu).
2. Priaznivý vplyv na životné prostredie - pár olejov spaľuje takmer úplne, emisie do ovzdušia sú zanedbateľné.
3. Väčšie rozptyľovanie tepla. Pri použití nútenej ventilácie alebo cirkulácie sa rýchlosť vykurovania miestnosti niekoľkokrát zvyšuje.
4. Jednoduchosť konštrukčných a nízkonákladových komponentov pre montáž. Náklady budú splatené počas prvého roka prevádzky kotla.

Nevýhody zariadení:

1. Keď sa olej zahrieva na otvorenom ohni, v mieste inštalácie kotla sa spaľuje veľké množstvo kyslíka. Pre bezpečnosť sa musíte postarať o vysávanie tejto miestnosti.
2. Vyžaduje si náklady na nákup filtrov, pretože odpadový olej môže obsahovať štiepky a iné pevné častice, ktoré rýchlo kontaminujú horák.
3. Olej musí brániť, a až potom prechádza cez filtre.
4. Po zastavení dodávky oleja sa kotol po chvíli zhasne, pretože kým sa palivo v primárnej spaľovacej komore nerozpadne, jeho prevádzka sa nezastaví.
5. Kotly na odpadové oleje by sa nemali používať v obytných priestoroch kvôli nepríjemnému zápachu a možnosti vzniku oxidu uhoľnatého v miestnosti.

Ak potrebujete usporiadať vykurovanie technických miestností, garáží, skladov atď., Potom vodný kotol s odpadovým olejom je pomerne ekonomický a rentabilný variant. Životné priestory môžete ohrievať aj inštaláciou kotla v samostatnej kotolni.

video

Video zobrazuje, čo je kotol na odpadový olej:

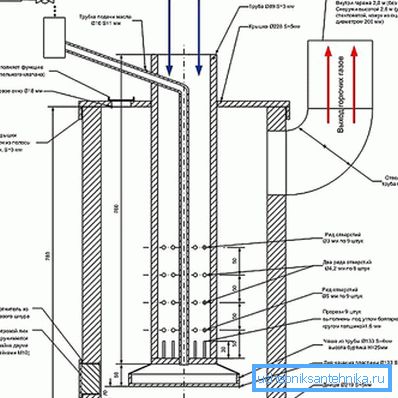

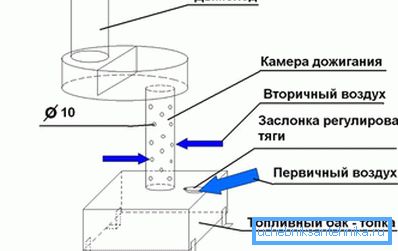

výkresy

Výkresy znázorňujú spôsob výroby kotlov a pecí na testovanie:
