Samočinné vykurovacie kotly: ako si vybrať dizajn zariadenia

Vo vidieckom dome je často naliehavý problém jeho vykurovania v chladnej sezóne. Konvenčné kachle na uhoľné alebo drevené pece nie sú veľmi účinné: ich náklady na pohonné hmoty sú iracionálne, na odstránenie sadzí a popola je potrebný veľa času a v miestnostiach dochádza k poklesu teploty. Vynikajúcim riešením vyriešeného problému bude vykurovací kotol.

Takéto jednotky sú modernejšie a efektívnejšie než pece. S dostatočným výkonom bude zariadenie schopné ohrievať nielen obytnú budovu, ale aj priemyselnú a komerčnú budovu. Ak je to potrebné, takáto jednotka môže byť vyrobená ručne.

Ako sa kotol na vykurovanie

Všetky vykurovacie kotly sú usporiadané podľa toho istého princípu - spaľovacie palivo prenáša tepelnú energiu na výmenník tepla. Že ohrieva nosič tepla - voda, olej, nemrznúca zmes (pozrite tiež článok Výpočet vykurovacích telies: potreba tepelnej energie a počet sekcií).

Pre účinnosť jednotky sú dva ukazovatele.

1. Úroveň spaľovania paliva. Ak nedostatočná dodávka kyslíka s odpadom zo spaľovania odstraňuje výpary kvapalného paliva alebo pyrolýzny plyn a pri spaľovaní môžu vyňať veľa energie, potom je potrebné upraviť domáce vykurovacie teleso.
2. Zariadenie na výmenu tepla. Čím viac je kontaktná oblasť spaľovacej komory a zásobníka na vodu, tým viac teplo sa prenáša z horľavého tepelného nosiča na určitý čas.

Venujte pozornosť! Na tomto základe by teplota spaľovacieho odpadu mala byť čo najnižšia. Pri páde tohto ukazovateľa sa zvyšuje účinnosť kotla. Okrem toho, čím nižšia je teplota v komíne, tým je odolnejšia a prevádzka jednotky je bezpečnejšia.

Výber konštrukcie zariadenia

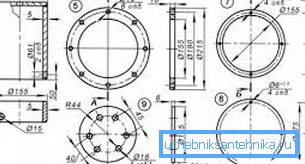

Pri výkresoch domácich vykurovacích kotlov ovplyvní dostupnosť materiálov a určitý typ paliva vo vašej oblasti vplyv na ich vzhľad a prevádzku.

1. Dostupnosť materiálov. Tepelne odolná oceľ je vhodnejšia pre vykurovacie jednotky ako obyčajná nehrdzavejúca oceľ. Ten sa však používa častejšie. Ide o to, že materiál je ľahko dostupný a jeho cena je nižšia.
2. Možnosť spracovania. Litinový hrniec nemôže robiť doma.

Preto, keď sa vyrábajú domáce kotly na tuhé palivá, najčastejším materiálom pre nich je plech.

1. Hrúbka ocele by mala byť 4/5 mm. Môžete to zaobchádzať s brúskou, plynovým alebo elektrickým zváraním.
2. Jednotka zariadenia závisí od typu vybraného paliva.
3. Konštrukcia je ovplyvnená metódou cirkulácie vody v okruhu.
4. Pokyny poznamenávajú, že na to, aby voda mohla byť ohrievaná na cirkuláciu prirodzenou konvekciou, je potrebná značná výška nádrže a veľký prierez dýz, ako aj vykurovacie okruhy. Čím menší je priemer, tým väčší je hydraulický odpor a tým nižšia rýchlosť obehu.
5. Ak vložíte čerpadlo, zvýši sa rýchlosť prúdenia vody, čím sa umožní zníženie prierezu potrubí a výšky nádrže.

Keď sú namontované domáce vykurovacie kotly pre dom, stojí za to pamätať niekoľko odporúčaní.

1. Je lepšie, aby vykurovacie okruhy a dýzy jednotky boli z rúr s prierezom najmenej 32 mm.
2. Keď je čerpadlo vypnuté, prietok chladiacej kvapaliny klesá, jeho teplota sa zvyšuje. Preto by mal byť vykurovací okruh z pozinkovaných rúr. Analógy z plastu (má nízku odolnosť voči vysokým teplotám), dokonca aj zosilnené, je lepšie nepoužívať.

Typy jednotiek

Najčastejšie drevené kotly.

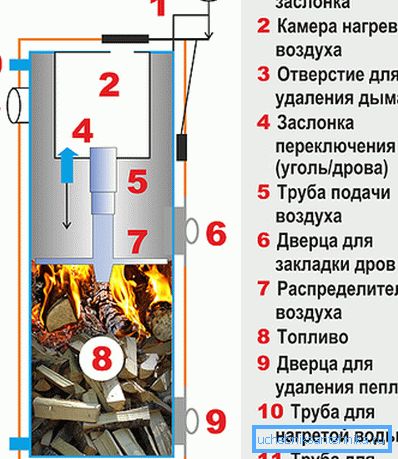

Drevené agregáty

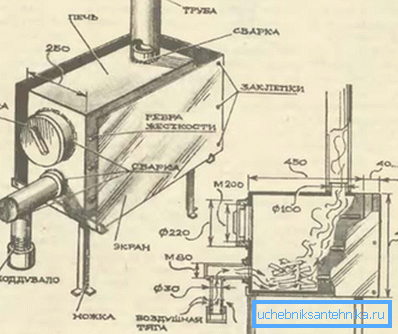

1. Najjednoduchší domáci drevený vykurovací kotol má vzhľad dvoch valcov, z ktorých menšie je umiestnené vo vnútri väčšieho.
2. Vnútorná konštrukcia je krbová kazeta a vonkajšia časť je nádrž na vodu.
3. Na minimalizáciu zvárania je možné ako telo jednotky použiť hrubostenné veľké prierezové potrubie.
4. Domáce vykurovacie kotly na dreve môžu mať rôzne veľkosti a tvary na základe dostupnosti týchto alebo iných materiálov. Takto môžete namontovať zváranú obdĺžnikovú pec vo vnútri valcovej nádrže na vodu. Voľba - umiestniť do pece cievku alebo výmenník tepla z viacerých potrubí usporiadaných pozdĺžne alebo priečne.
5. Kotly na drevo sa dajú naplniť na akýkoľvek typ tuhého paliva. Pre nich vhodné uhlie, pelety, bežné palivové drevo, suché rašelinové brikety atď.

Hlavnou nevýhodou týchto zariadení je ich nízka účinnosť.

Analógy pyrolýzy

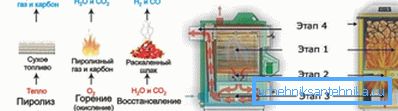

1. Pri takýchto kotloch pri teplotách 200/800 ° C a obmedzenom prívode kyslíka drevo emituje počas spaľovania teplo a mení sa na pyrolýzny plyn a drevený koks. Ďalej sa do ohriateho plynu premieša vzduch, ktorý spôsobuje zapálenie látky s uvoľnením veľkého množstva tepelnej energie.
2. Výsledkom je vysoká účinnosť zariadení dosahujúca 92%. Na jednej časti palivovej jednotky môže pracovať 10/12 hodín. Zvyčajný domáci kotol na tuhé palivo má indikátor 4 hodiny.
3. Palivo v zariadení spaľuje s minimálnym množstvom odpadu. Spálenie plynu sa dá regulovať pomocou automatizácie.

Venujte pozornosť! Keď sa plynné a pevné frakcie paliva spaľujú oddelene, zvyšujú sa požiadavky na obsah vlhkosti v palivovom dreve. S hodnotou viac ako 30% plynu s veľkým objemom vodných pár popálenie nezáleží.

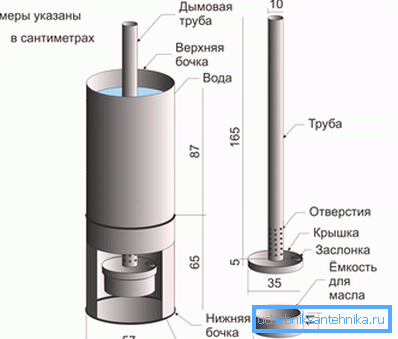

Jednotky odpadových olejov

Zaujímavé kotly na spracovanie. Olej sa odparí pred spálením. Keď jednotka dosiahne prevádzkové teploty, kvapkanie do vykurovanej palety sa okamžite premení na plyn, ktorý pri spaľovaní ohrieva výmenník tepla.

Ako palivo v takýchto jednotkách môžete použiť naftu.

Elektrické zariadenia

Domáci elektrický kotol na vykurovanie je veľmi jednoduchý dizajn. Vo vnútri rúry s veľkým prierezom je ohrievač. Spätné potrubie je privarené ku krytu zospodu, prívod je namontovaný na vrchu.

Treba poznamenať, že elektrické kotle s výkonom vyšším ako 7 kW sa nesmú pripojiť k elektrickej sieti pri napätí 220 voltov.

Napätie na 380 nie je všade.

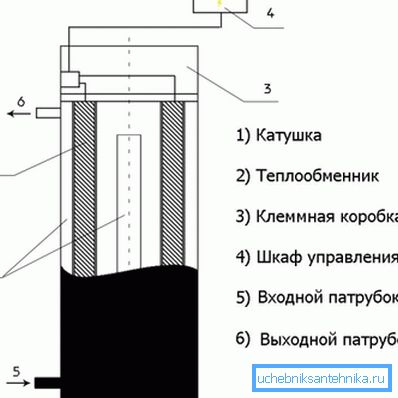

1. Zložitý domáci indukčný vykurovací kotol.

1. Jeho najjednoduchší dizajn pozostáva z hrubostenných plastových rúrok. Smaltovaný drôt je obalený okolo 100 otáčok.
2. Je pripojený k zváraciemu invertoru, ktorý má prúd (výstup) 15 A.
3. V tomto prípade sú prvky ohrievané vírivým prúdom - orezaním oceľovej tyče alebo silným drôtom.
4. Spätné potrubie je pripojené k puzdru zospodu a napájanie zhora.
5. Obvod je naplnený chladiacou kvapalinou a jednotka je pripojená k napájaciemu zdroju.
6. Čerpadlo sa pri takomto zariadení nevyžaduje. Cirkulácia zabezpečuje konvekciu ohriatej vody.

záver

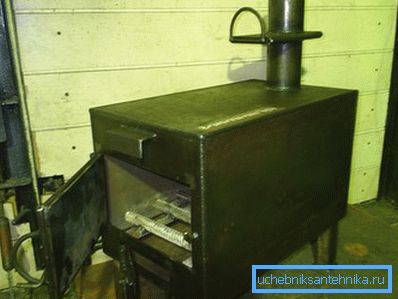

Vykurovacie kotly možno vykonať nezávisle. Takéto zariadenia sú oveľa efektívnejšie ako pece a môžu zvýšiť výkon vykurovacieho systému (pozri tiež článok Self-flowing Heating System: Vlastnosti zariadenia).

Videá v článku stále obsahujú veľa zaujímavých vecí.
