Rozptyl tepla radiátorov: približný výpočet a výpočet podľa

Úlohou každého radiátora je efektívne vykurovanie miestnosti. Preto jedným z najdôležitejších parametrov týchto zariadení je prenos tepla, ktorý určuje, ako dobre bude chladič zvládnuť úlohu. Nižšie uvažujeme, ktoré faktory ovplyvňujú tento parameter, aký je prenos tepla z rôznych typov radiátorov a ako ich vypočítať.

Čo je prenos tepla

Prevod tepla sa teda nazýva indikátor udávajúci množstvo tepla, ktoré zariadenie prenáša počas určitého časového obdobia. Často sa tento parameter nazýva aj tepelná energia, výkon chladiča alebo tepelný tok. Meria sa vo wattoch, skrátených wattoch.

V niektorých zdrojoch je však tento parameter meraný v kalóriách za hodinu - 1 W zodpovedá hodnote 859,8 cal / h. Takéto meranie je však zriedkavé.

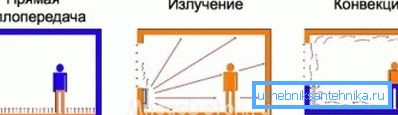

Treba poznamenať, že prenos tepla z batérie sa uskutočňuje tromi spôsobmi:

• Výmena tepla;
• konvekcia;
• Vyžarovaním.

Každá batéria nesie teplo všetkými tromi spôsobmi, ale rôzne vykurovacie zariadenia majú iný pomer. V skutočnosti radiátory sú len tie zariadenia, v ktorých je najmenej 25% tepla prenášané priamym žiarením. Tento termín však získal širší význam, v dôsledku čoho sa používa aj na konvekčné zariadenia.

Výpočet prenosu tepla

Pri usporiadaní vykurovacieho systému vlastnými rukami si zasluhuje pozornosť výpočet požadovaného výkonu zariadení. Výber a ich množstvo závisí od toho. Na jednej strane sa každý majiteľ snaží ušetriť peniaze, takže nie je rozumné kupovať ďalšie batérie, ale na druhej strane, ak ich nestačí, nebudete môcť udržiavať pohodlnú teplotu v domácnosti.

Existujú dve metódy na výpočet tepelného výkonu vykurovacieho telesa potrebného na vykurovanie miestnosti:

• Približný výpočet, ktorý je založený na skutočnosti, že na 10 metrov štvorcových miestnosti, ktorá má jedno okno a jednu vonkajšiu stenu, vyžaduje jeden kilowatt výkonu. Ak má miestnosť dve vonkajšie steny, potrebuje 1,3 kW na jej vykurovanie.
• Výpočet pomocou vzorca je komplikovanejšou metódou, ale súčasne umožňuje získať presnejšiu hodnotu.

Nižšie je detailný pohľad na každú z týchto metód.

Približný výpočet

Na výpočet radiátorov chladiča tepla potrebných na vykurovanie miestnosti je potrebné poznať nasledujúce parametre:

• Typ batérie;
• Jeho veľkosť;
• Parametre miestnosti.

Nižšie je tabuľka teplovzdorných radiátorov vyrobených z rôznych materiálov:

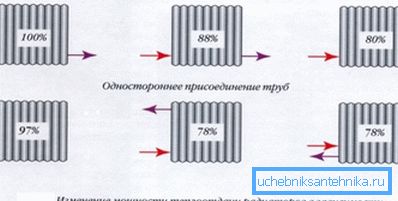

Venujte pozornosť! Účinnosť radiátorov ovplyvňuje spôsob, akým sú pripojené. Najefektívnejšie je považované za jednosmerné spojenie, v ktorom je chladiaca kvapalina dodávaná zhora a spätný tok tečie zospodu. Pre zariadenia s veľkým počtom častí je diagonálne pripojenie efektívnejšie.

Napríklad miestnosť má rozlohu 18 metrov štvorcových a plánuje sa na ňom inštalovať liatinové batérie. Pretože tepelný výkon radiátora je 160 W na sekciu, v našom prípade potrebujeme sekcie (18: 150) x100 = 11.25 ~ 12.

Venujte pozornosť! Na predaj nájdete masívne oceľové panely. Ak chcete vypočítať požadovaný výkon, potrebujete tabuľku prenosu tepla z oceľových vykurovacích radiátorov, ktoré zvyčajne poskytujú ich výrobcovia.

Výpočet podľa vzorca

Ak chcete získať požadovanú hodnotu, musíte použiť nasledujúci vzorec - P = Sxhx41, kde:

• P je požadovaná hodnota.
• h - Výška miestnosti.
• S je jeho oblasť.
• 41 - je štandardným ukazovateľom minimálneho výkonu na kubický meter objemu.

Získaná hodnota by mala byť vydelená nominálnym výkonom sekcie, aby sa zistilo požadované číslo.

Tip! Ak sa v dôsledku výpočtov dosiahne zlomkové číslo, malo by sa zaokrúhliť smerom hore, pretože nedostatok energie bude mať oveľa väčší vplyv na pohodlie miestnosti než jej prebytok.

Vlastnosti zariadení rôznych typov

Ako sme zistili, charakteristiky prenosu tepla vykurovacích radiátorov závisia vo veľkej miere od materiálov, z ktorých sú vyrobené.

Nižšie sa bližšie pozrieme na vlastnosti prenosu tepla rôznych typov batérií:

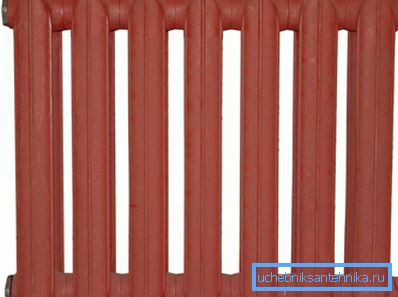

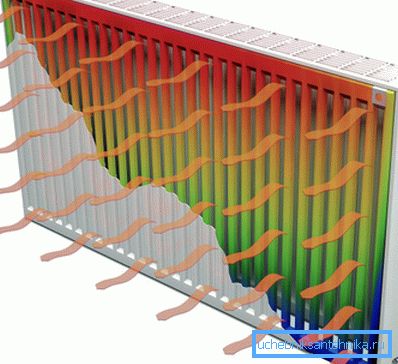

• Liatina - sa líšia v najnižšej účinnosti. Navyše tento parameter závisí od interakčného priestoru. Dôvodom je jeho veľký beh - od 120 do 160 wattov. Výmena tepla sa vyskytuje hlavne vďaka priamemu žiareniu a len 20% pochádza z konvekcie.

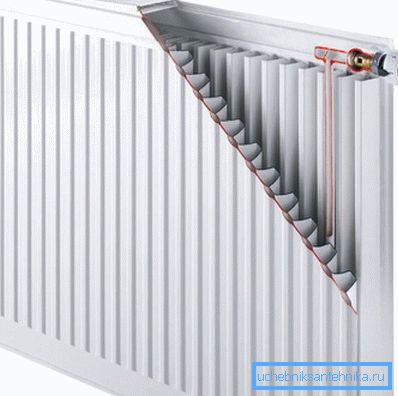

• panel - prenos tepla oceľových radiátorov nie je oveľa vyšší ako u liatiny, ale na zlepšenie prenosu tepla je návrh vytvorený z niekoľkých panelov, medzi ktorými sú umiestnené rebrá. Podiel konvekčného prenosu tepla sa teda výrazne zvyšuje.
• hliník - účinnosť je výrazne vyššia ako účinnosť predchádzajúcich dvoch typov zariadení, rozsah týchto batérií je však obmedzený. Faktom je, že nie sú určené na vysoký tlak, ktorý je k dispozícii v centralizovaných systémoch a sú navrhnuté tak, aby fungovali výlučne na čistenej chladiacej kvapaline.

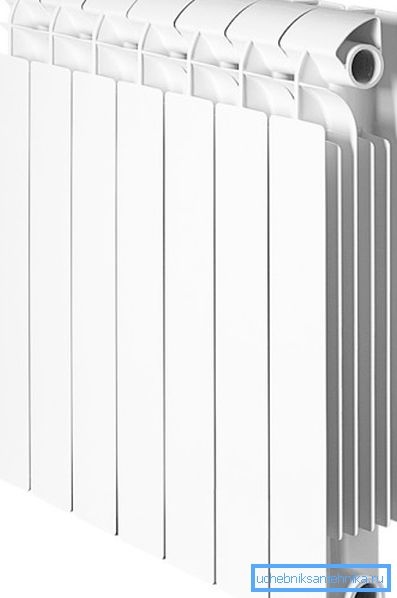

• Bimetallic - pokiaľ ide o účinnosť, dokonca mierne prevyšujú hliníkové zariadenia a zároveň sú trvanlivejšie, čo umožňuje ich použitie v centralizovaných systémoch. Samozrejme, že cena týchto zariadení je najvyššia, ale vzhľadom na vysoký výkon je možné inštalovať radiátory s menším počtom častí ako ušetriť trochu.

Venujte pozornosť! Aby mohol chladič pracovať na plný výkon, musí byť správne nainštalovaný - bez naklonenia a v určitej vzdialenosti od steny, podľa návodu. Použitie reflexného penofolu upevneného na stene tiež pomôže zvýšiť efektivitu.

Tu sú snáď najdôležitejšie body, ktoré by ste mali vedieť o tepelnom toku radiátorov, aby ste správne vypočítali vykurovací systém a nemali by sa mýliť ich výberom.

záver

Tepelná sila radiátorov je jednou z ich najdôležitejších vlastností. Na základe toho sa vykonáva výpočet vykurovacieho systému obydlia, bez ktorého nemožno zabezpečiť jeho komfortné vykurovanie v zime.

Môžete si prečítať ďalšie užitočné informácie o vyjadrenej téme z videa v tomto článku.
