Rôzne plynové vykurovacie kotly: zásady ich práce

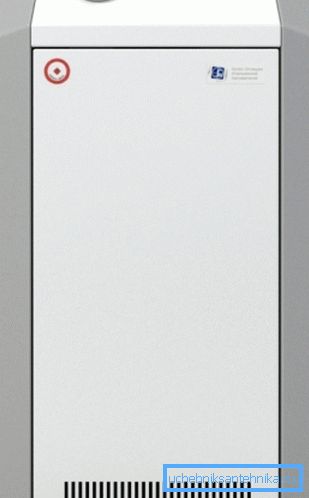

Ak je dom na vidieku schopný pripojiť sa k plynovodu, potom bude pre vás veľmi vhodné vykurovať svoj dom inštaláciou plynových kotlov Lemax alebo iných značiek ako ohrievačov. Najdôležitejšou vecou je, že dokážete správne vypočítať výkon ohrievača vzhľadom na obytný priestor miestnosti a množstvo chladiacej kvapaliny v okruhu chladiča alebo podlahového kúrenia.

A akákoľvek značka, ktorú si vyberiete - Wisman, Mimax, Beretta - je dôležité, aby boli vhodné pre typ vykurovania výmenníka tepla, ktorý bude popísaný nižšie a navyše budeme sledovať videoklip o kotloch.

Princíp činnosti

Poznámka. V závislosti od vykurovacieho okruhu je tiež potrebné vybrať vykurovací plynový kotol, ktorý môže byť buď vysokoteplotný (konvekčný) alebo nízkoteplotný (kondenzačný). Ak teda radiátory potrebujú teplotu tekutiny asi 60-80? C, potom na teplú podlahu dosť 30-50? C.

Konvekčné jednotky

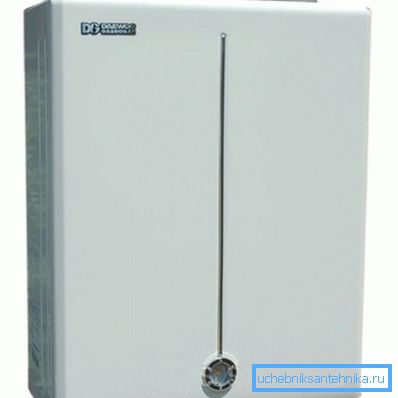

• Plynové kotly konvekčného typu sú najviac požadované v Ruskej federácii, napríklad môže byť na stenu alebo na podlahe namontovaná verzia Daewoo DGB-100 MSC, ktorú vidíte na hornej fotke. Závisí to od toho, že vo väčšine prípadov uprednostňujeme radiátory, a nie systémy podlahového vykurovania - dlhodobý zvyk a strach z nových vplyvov. Takéto modely sú však vybavené výkonnými možnosťami a v niektorých prípadoch dokonca dokončujú aj malú centrálnu kotolňu pre niekoľko viacposchodových budov.

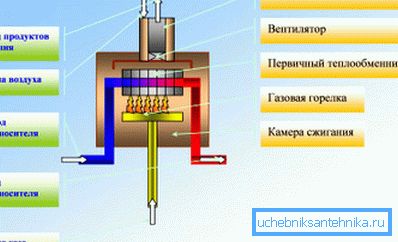

• Princíp fungovania takýchto jednotiek funguje podľa rovnakej schémy - palivo prechádza potrubím do horáka, ktorý svojim plameňom ohrieva chladivo, zatiaľ čo moderné horáky najčastejšie fungujú ako na propán, tak na zemný plyn. Hlavnou nevýhodou tradičných kotlov pred kondenzáciou je to, že sekundárne teplo, ktoré sa vytvára v spaľovacej komore, sa nepoužíva na zvýšenie účinnosti, ale je vypúšťané cez komín do ulice.
• Optimálny teplotný rozsah, či už nemecký WOLF, český PROTHERM alebo fínsky dieselový plyn TERMAX, je v rozmedzí 60-80 ° C, kvôli túžbe po najdlhšej životnosti výmenníka tepla. Tieto obmedzenia sú spôsobené skutočnosťou, že pri teplote 55-57 ° C (kritický bod) kyslý kondenzát sa hromadí na výmenníku tepla, ktorý ničí jeho steny. Odparenie kyseliny vzniká v dôsledku tepelného rozkladu alebo jednoducho spaľovaním plynu.

Poznámka. V prípade kombinácie dvoch okruhov - radiátorov a vykurovanej podlahy odporúčame inštrukcie používať tradičné modely a zníženie teploty nosiča tepla na teplú podlahu sa vykonáva trojcestným ventilom.

Kondenzačné jednotky

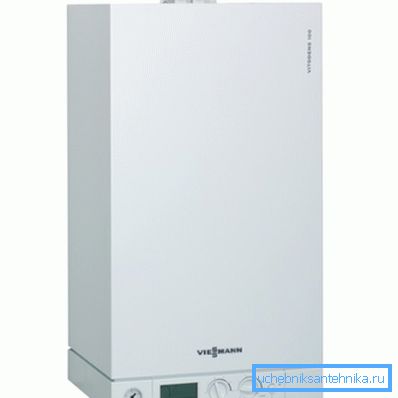

• Samozrejme, v porovnaní s konvekciou, kondenzačné plynové kotly na vykurovanie nemajú takú popularitu v Rusku, hlavne preto, že cena takéhoto zariadenia je oveľa vyššia, ale je to kvôli kyselinovému filtračnému systému kondenzátu. Tí používatelia, ktorí sa rozhodli uskutočniť takúto akvizíciu, pravdepodobne nebudú ľutovať, pretože tu sú zrejmé úspory - efektívnosť takýchto jednotiek v niektorých prípadoch dosahuje až 111%!

• Kondenzačný plynový vykurovací kotol pracuje podľa nasledujúceho princípu: zemný plyn vstupuje do horáka, ktorého plameň ohrieva výmenník tepla, ale sekundárne teplo nie je odstránené z palivovej komory do ulice, ale slúži na sekundárne vykurovanie. Vzhľadom na to, že takéto modely sú navrhnuté pre optimálnu teplotu 30-50 ° C, bude tam vždy vytvorený kyslý kondenzát, ktorý však nepoškodí výmenník tepla, pretože padá. Potom sa prostredníctvom špeciálneho potrubia s filtrom odkloní do určitej kapacity, prakticky stráca svoju toxicitu.

Výmenníky tepla

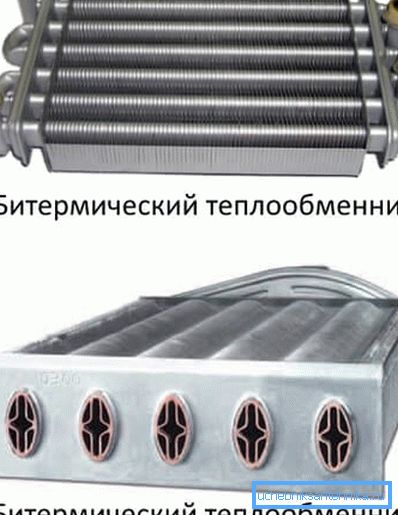

Každý vykurovací kotol na plyne má vo svojom usporiadaní výmenník tepla, ktorý môže byť bitermický, ako vidíte na hornom obrázku, alebo oddelené. Bitermická verzia pozostáva z dvoch pripojených dutých profilov, to znamená, že je potrubie v potrubí s lamelovým povlakom na ochranu proti korózii. Tekutina vo vnútornej rúrke sa privádza do systému horúcej vody a do vonkajšieho vykurovacieho okruhu.

Prítomnosť takéhoto uzla uľahčuje hmotnosť a rozmery kotla, napríklad v značkách SIGNAL alebo ISHMA (aj keď tam je možná samostatná verzia). V takýchto prípadoch existuje len jeden uzol a toto. Prirodzene znižuje jeho hmotnosť a veľkosť, ale navyše pre jednotky s takýmto zariadením nepotrebuje trojcestný ventil pre horúcu vodu, pretože teplota vody je nižšia (30 ° C) ako v prípade vykurovacieho okruhu.

Napriek všetkým výhodám sú büthermické výmenníky tepla nevhodné na prácu s tvrdou vodou - soli a trosky usadené na stenách potrubia, blokujú priechod, ktorý je potom takmer nemožné čistiť. Skutočnosťou je, že pri čistení týchto látok, ktoré padajú z kovu, sa nerozpúšťajú až do konca, ale vyzerajú ako malé kúsky, ktoré sa uviaznu v preťažení pri zatáčaní a upchávaní priechodu.

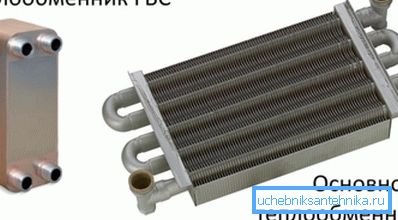

Ak je vo vašej oblasti ťažká voda, potom je najlepšie zvoliť AOGV so samostatným výmenníkom tepla, ktorý sa ľahko čistí a nezatvára tak rýchlo, napríklad CONORD, KEBER alebo TERMONA. Je to možné kvôli väčšiemu vnútornému priemeru rúr a aj keď táto možnosť bude stáť trochu viac, ušetríte dlhšiu životnosť.

Prehľad niektorých modelov

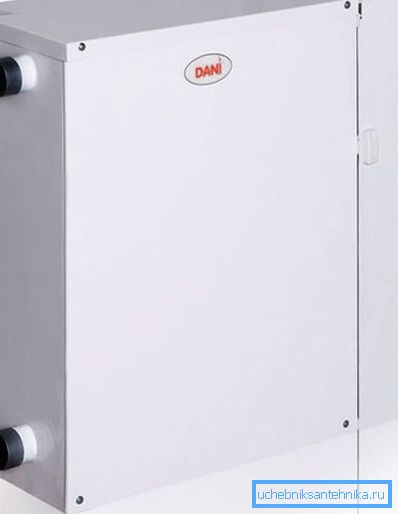

Dvojprúdový plynový kotol na vykurovanie Dani nebude používať vzduch z miestnosti, kde je inštalovaný - prívod vzduchu pochádza z ulice a produkty tepelného rozkladu sa vypúšťajú cez koaxiálny odvod spalín. Menovitý tlak na prívode plynu je 1274PA a pracovný tlak horúcej vody nie je väčší ako 0,65 kPa. Ak menovitý tlak nosiča energie neprekročí 1274 Pa, potom jeho spotreba nie je väčšia ako 0,8 m.³/ hod

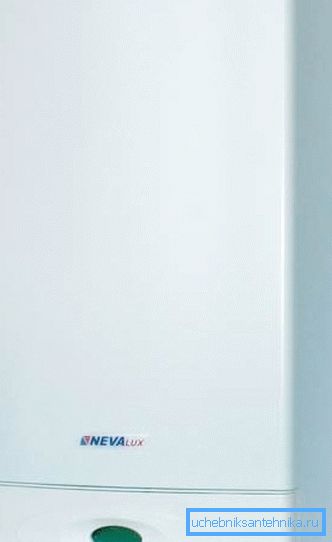

Dvojvodičová bithermická tradičná vykurovacia jednotka NEVA LUX, ktorú vidíte na hornej fotografii, je vyrábaná v Rusku, prívod teplej vody je 14 l / min a je určený pre maximálnu plochu 240m². Menovitý výkon takého zariadenia je 18 kW, medený výmenník tepla, účinnosť dosahuje 90%, maximálna teplota tepelných rozkladov je 130 ° C, minimálne 100 ° C. Rozmery (výška / šírka / hĺbka) 720x410x326 mm, hmotnosť 34,5 kg, záruka 2 roky.

Plynová jednotka Waxi, ktorú vidíte na tejto fotografii, je nástenná dvojkruhová jednotka s maximálnym výkonom 14 kW (dostatočná na miestnosť 140 m²) s maximálnou spotrebou plynu 1,63 m³/ hod Pri plnom výkone je účinnosť zariadenia 92,9% a ak pracuje v režime 30% výkonu, účinnosť bude 90%, teplota TÚV je 30 až 55 ° C. Rozmery (výška / šírka / hĺbka) 700x400x280 mm, hmotnosť 29,0 kg, záruka 2 roky.

Vykurovací kotol Aton je kondenzačná jednotka určená pre nízkoteplotné okruhy s maximálnym výkonom za predpokladu, že kondenzačný režim je 24,6 kW a typický je 22,1 kW. Pre vykurovanie v režime 60-80 ° C 6,3-21,4kW a pre 30-50 ° C - 6,9-21,7kW, výkon zásobovania horúcou vodou T 30 ° C - 10 l / min.

Modely Beretta Exclusive Green 30 CSI typu kondenzácie, navrhnuté pre nízkoteplotné okruhy, s maximálnym výkonom podliehajúcim dodržaniu kondenzačného režimu 30 kW. Zároveň v režime 60-80 ° C 99,1 kW a pre výkon 30-50 ° C - 31,41 kW je výkon dodávky teplej vody T 30 ° C - 10 l / min. V rozsahu 60-80 ° C je účinnosť 95,5% a v rozmedzí 30-50 ° C až 105,2%. Beretta pracuje na prírodných aj skvapalnených plynoch.

záver

Na záver môžeme povedať, že existujú tiež plynové vykurovacie kotly, ktoré môžete inštalovať na podlahu vlastnými rukami, a vo väčšine prípadov ide o dvojkruhové modely konvekčného typu. Pri inštalácii na certifikáciu by sa mal povoliť zástupca plynárenskej spoločnosti s licenciou - preto sa záručná lehota vypočítava nie od dátumu nákupu, ale od dátumu inštalácie (pozrite tiež článok Kotla na plynové vykurovacie kotly Ferrol a ich vlastnosti).
