Riadiaca jednotka kúrenia: funkcie, zariadenie, výhody

Moderný systém riadenia vykurovania vám umožňuje realizovať najkomplexnejšie a najpokročilejšie schémy a programy na nastavenie prevádzkových režimov zariadenia, dosiahnutie významných úspor energie, zabezpečenie diaľkového ovládania vykurovania. Chceme zvážiť reguláciu vykurovania z hľadiska jej štrukturálnych a prevádzkových vlastností a výhod.

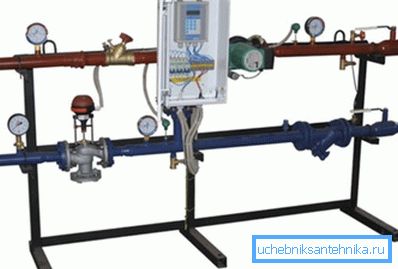

Automatická riadiaca jednotka

vymenovanie

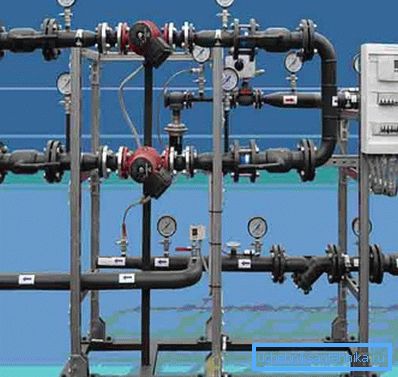

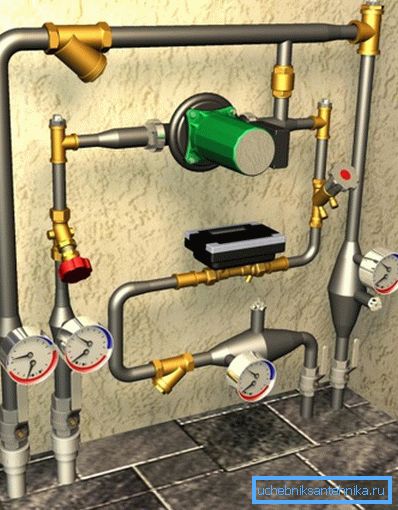

Automatická riadiaca jednotka je individuálny bod tepla určený na reguláciu parametrov chladiacej kvapaliny cirkulujúcej v systéme vykurovania v závislosti od indikátorov teploty v miestnosti, na ulici, v napájacích a vratných potrubiach okruhu.

Okrem toho vám systém umožňuje realizovať ochranu pred núdzovými situáciami, prepínaním režimov prevádzky zariadenia, reguláciou vykurovania GSM. V prípade poruchy alebo abnormálnej situácie je modul schopný oznámiť všetkým účastníkom v poštovom zozname prostredníctvom SMS správ.

Nie je to však úplný zoznam funkcií.

Riadiaci uzol môže poskytnúť:

• Režimy a prevádzkové parametre obehového čerpadla vykurovacieho systému, daná rýchlosť cirkulácie chladiacej kvapaliny;
• Monitorovanie údržby a realizácie daného harmonogramu teplôt napájacích a spiatočkových potrubí. To pomáha chrániť systém pred prehriatím a prechladnutím;
• Udržiavanie daného konštantného tlakového rozdielu pri dodávke a vracaní do budovy, čo umožňuje bežnú prácu na všetkých automatických zariadeniach v bežnom režime;
• Jemné a hrubé čistenie tepelného nosiča;
• Vizuálna kontrola všetkých indikátorov výkonu systému: teploty v kľúčových oblastiach, tlakové rozdiely na vstupe a výstupe uzla, daný režim prevádzky, alarmy;
• Diaľkové ovládanie kúrenia telefonicky a cez internet;
• Diaľkové ovládanie miestnosti, alarm, vchodové dvere a brány pomocou prídavných senzorov.

Venujte pozornosť! Na inštaláciu takého systému musí byť kotol a iné zariadenie prispôsobené elektronickému ovládaniu. Staré rámčeky s mechanickými ventilmi s touto schémou nebudú fungovať.

Zariadenie a princíp činnosti

Štruktúra akéhokoľvek automatického riadiaceho systému zahŕňa tieto uzly:

1. Snímače a snímače, ktoré zhromažďujú potrebné údaje v rôznych častiach systému;
2. Regulátory a procesory, ktoré porovnávajú údaje prijaté zo senzorov s hodnotami diktovanými inštrukciou (programom) zaznamenanou na pamäťovej karte, rozhodujú a na základe toho dávajú príkazy vykonávaciemu mechanizmu;

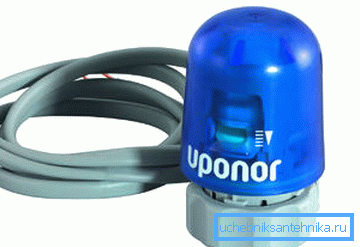

3. Vykonávacie mechanizmy, ktoré prijímajú príkazy z riadiacich jednotiek a vykonávajú jednoduché činnosti - uzatvárajú ventily a ventily, zvyšujú výkon zariadení, prepínajú prevádzkové režimy vykurovacieho zariadenia, vykonávajú núdzové vypínanie rozbitých uzlov.

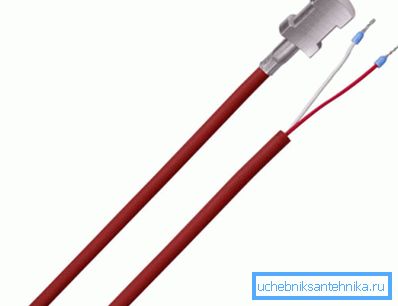

Snímače sú snímače tlaku a teploty, ako aj akékoľvek ďalšie snímače, ktoré vám umožňujú sledovať rôzne procesy. Najdôležitejšie snímače teploty dodávajú a vracajú tok chladiacej kvapaliny, snímače teploty v miestnosti a na ulici, ako aj snímače tlaku na vstupe do systému.

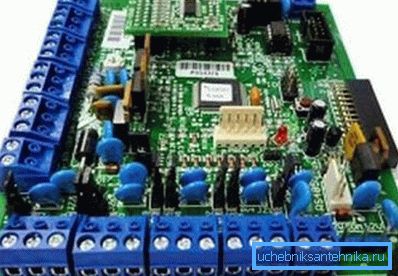

Úloha regulátora sa hrá v počítači s nízkym výkonom, ktorý číta informácie zo všetkých snímačov. Program, ktorý deteguje teplotné podmienky, sa zaznamenáva na pamäťovej karte počítača.

Regulátor porovnáva získané hodnoty s nastavenými hodnotami a v prípade potreby rozhodne o vykonaní zmien: zvýšenie dodávky chladiaceho média na konkrétny okruh, vypnutie kotla alebo jeho prenesenie na iný režim prevádzky atď.

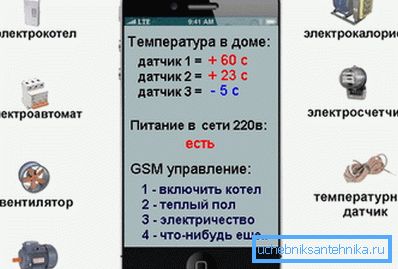

Pri rozhodovaní riadiaci regulátor vyšle riadiaci signál do jedného alebo druhého pohonu: spínacie relé, servopohon ventilu alebo ventilu, spínač alebo elektroniku kotla. V závislosti od nastaveného programu môže modul GSM na reguláciu vykurovania odoslať správy o vlastníctve konkrétnej udalosti a čakanie na odpoveď môže urobiť určité opatrenia.

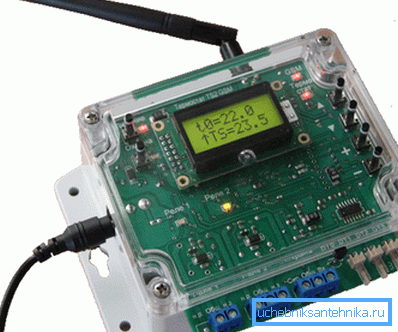

Vykurovanie v dedinskom dome je riadené prostredníctvom GSM pomocou špeciálneho modulu zabudovaného do počítača.

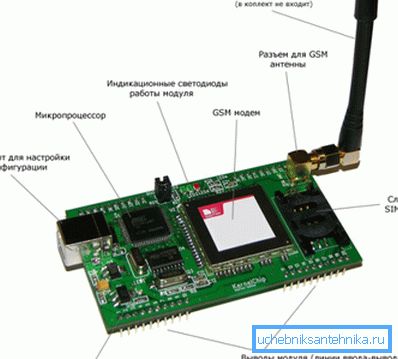

Tento modul obsahuje nasledujúce prvky:

• Slot pre prepnutie karty SIM;
• Napájanie a batéria;
• GSM modem;
• Konektor pre anténu;
• LAN port pre pripojenie k ISP;
• mikroprocesorom;
• Pamäťová karta;
• USB konektor pre konfiguráciu a konfiguráciu;
• LED indikátory alebo displej z tekutých kryštálov;
• Kontaktná skupina so vstupmi a výstupmi pre zhromažďovanie a odosielanie riadiacich signálov.

Venujte pozornosť! Spolu s modulom pre ovládanie GSM musí byť dodaný softvér na inštaláciu na operačný systém mobilného telefónu. Program pomôže organizovať ovládač diaľkovej komunikácie a operátora.

výhody

Aké sú výhody použitia automatického regulátora vykurovania?

Moderný regulátor s komunikačným modulom vám umožňuje získať nasledujúce výhody a výhody:

• Jemné nastavenie systému v reálnom čase umožňuje maximálne úspory s primeranou úrovňou komfortu.
• Môžete dosiahnuť presne teplotu a klimatické parametre miestnosti, čo chcete, a na to stačí jednoducho nastaviť požadované hodnoty teploty;
• Okamžité oznamovanie núdzových režimov a mimoriadnych udalostí výrazne zvyšuje spoľahlivosť a bezpečnosť práce;
• Máte možnosť opustiť dom s pracovným vykurovaním a na diaľku, aby ste mohli ovládať jeho stav, ako aj riadiť prevádzkové režimy, zapínať alebo vypínať diaľkovo;
• Zimná návšteva vidieckeho domu s vypnutým kúrením vyžaduje, aby ste vstúpili do chladnej miestnosti, topili jednotku a čakali niekoľko hodín, kým sa miestnosť nerozsvieti. Teraz môžete dať príkaz na zapnutie vopred a nestrácanie času.

Riadiaci systém môžete sami zostaviť a pripojiť sami - preto nie sú potrebné žiadne povolenia a schválenia. Úlohu môžete ľahko vykonať podľa pokynov výrobcu. Cena súpravy sa môže pohybovať od 4 do 40 tisíc rubľov, v závislosti od konfigurácie a od výrobcu.

Venujte pozornosť! Väčšina modulov má konektory na pripojenie ďalších snímačov, pomocou ktorých je možné organizovať kontrolu nad otváraním okien a dverí, počúvaním alebo sledovaním a ďalšími užitočnými funkciami.

záver

Riadenie a riadenie moderných vykurovacích systémov je možné vykonávať pomocou softvéru s diaľkovým zapojením operátora. Komunikáciu je možné realizovať prostredníctvom GSM digitálnej bunkovej komunikácie alebo internetu. Ďalšie informácie nájdete v našom videu.
