Regulátory teploty pre vykurovanie - základ pre

Bolo by oveľa jednoduchšie, keby sa rovnaká teplota udržiavala na ulici počas celého roka, potom by nebolo potrebné upravovať vykurovanie. Ale v zime sú vážne mrazy nahradené rozmrazovaním s pozitívnou teplotou a naopak, je jasné, že vykurovací systém musí adekvátne reagovať na prekvapenie počasia.

Spôsoby nastavenia vykurovania

Každá úloha spravidla má niekoľko spôsobov, ako ju vyriešiť, úprava vykurovacieho procesu nie je výnimkou.

Rozlišujeme tieto spôsoby úpravy:

• najjednoduchšou možnosťou je inštalácia špeciálneho regulátora pred každý radiátor. Takéto termostaty pre domáce vykurovanie sa môžu používať vo všetkých, bez výnimky, vykurovacích systémov a princípom činnosti je, že prúd chladiacej kvapaliny cez batériu je regulovaný;

Venujte pozornosť! V mnohých prípadoch, napríklad v mestských bytoch, je táto úprava iba dostupná.

• ak je základom prevádzky regulátora teploty údaje o zmene teploty vzduchu v miestnosti (alebo vonku), potom nastavenie prevádzky kotla zabezpečuje zmenu teploty média na prenos tepla. V tomto prípade je regulačné zariadenie umiestnené priamo na kotli;

• "Inteligentné" obehové čerpadlá s miernym roztiahnutím, ale tiež môžu byť klasifikované ako regulátory vykurovania. Ak je na chladič nainštalovaný konvenčný regulátor, potom je čerpadlo umiestnené priamo na kotli (v potrubí, ktoré dodáva chladené chladivo). Proces nastavovania sa vykonáva zmenou rýchlosti otáčania rotora čerpadla.

Z týchto metód sa prvá považuje za najflexibilnejšiu, pretože umožňuje zmeniť teplotu nielen v jednej miestnosti, ale aj v jednotlivých radiátoroch. Zvyšné 2 spôsoby zmeny prevádzky vykurovacieho systému ako celku, to znamená, že teplota sa okamžite zmení vo všetkých miestnostiach v dome.

Regulátory teploty pre radiátory

Takéto zariadenia sú tepelná hlava, ktorá je inštalovaná na mieste prívodného potrubia priamo pred batériou. Princíp činnosti je jednoduchý - ak teplota v miestnosti prekročí vopred stanovenú hranicu, zariadenie jednoducho mierne znižuje vnútorný priemer potrubia a objem chladiacej kvapaliny, ktorá vstupuje do batérie, zodpovedajúcim spôsobom klesá.

Najjednoduchší ručný regulátor je obyčajný kohútik, v takom prípade musí byť nastavenie vykonané manuálne. Ale častejšie používané automatické modely.

Typy termostatov

Ak sa ako hlavné kritérium zvolí princíp činnosti, všetky zariadenia tohto typu sa dajú rozdeliť na mechanické a automatické. Mechanický človek reguluje teplotu svojimi vlastnými rukami, neustále otáča ventil v automatickom režime - po nastavení zariadenia funguje samo.

Môžete tiež dať klasifikáciu podľa umiestnenia snímača.

K dispozícii sú tri možnosti:

• teplotný snímač je umiestnený priamo v tepelnej hlave (v tomto prípade je potrebné zvlášť dôkladne monitorovať inštaláciu regulačného zariadenia, pretože v okolí je vykurovacie teleso);
• senzor je umiestnený pár metrov - umožňuje presnejšie regulovať prácu na vykurovaní;

• Snímač je umiestnený zvonka - v dôsledku toho dostávame regulátor vykurovania závislý na počasí. Bude okamžite reagovať na zmeny teploty mimo.

Venujte pozornosť! Pri používaní snímačov vnútornej teploty je medzi zmenou poveternostných podmienok na ulici a zmenou režimu prevádzky vykurovania vždy časová medzera. Použitie vonkajších teplotných snímačov tento problém rieši.

Zariadenie, princíp prevádzky a príprava termostatu pre prácu

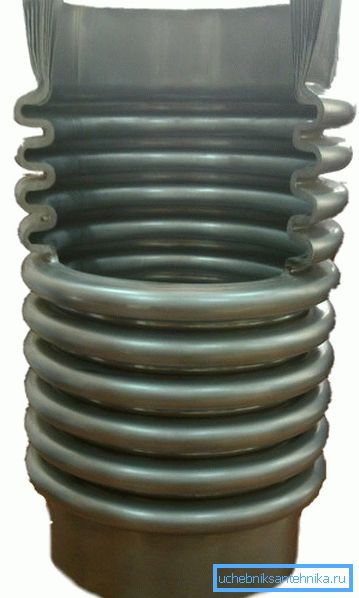

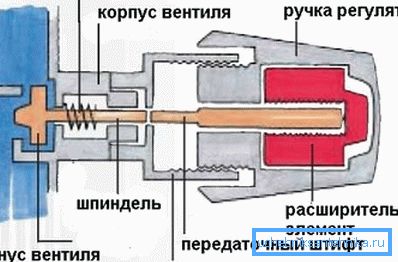

Termostaty pre radiátory pracujúce v automatickom režime používajú vlastnosť kvapalín a plynov na expanziu a kontrakciu pri zahrievaní / chladení. V hlave je hermetická komora (vlnovca), v ktorej je pracovná tekutina alebo plyn.

Stenu vlnovca je zvlnená, takže keď sa vnútorný objem zmení, je rozšírený alebo skrátený. Z tohto dôvodu dochádza k zmene lúmenu v potrubí, ktorý dodáva chladiacu kvapalinu do chladiča.

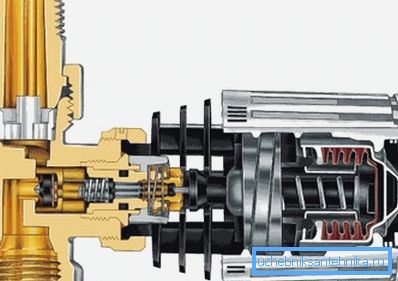

Na nižšie uvedenom diagrame je znázornené zariadenie tepelnej hlavy spoločnosti Danfoss. Je zrejmé, že pri predĺžení vlnovca ventil čiastočne zablokuje prívodné potrubie.

Dokonca aj pri používaní automatických zariadení budete musieť prednastaviť.

Vykurovacie radiátory sú nastavené v tomto poradí:

• Najprv musíte zabezpečiť hladký tok chladiacej kvapaliny do chladiča, takže sa ventil úplne otvorí;
• akonáhle teplota v miestnosti prekročí požadovanú hodnotu o 5-7 ° C, ventil sa úplne zatvorí;
• Teraz stačí počkať, kým teplota v miestnosti neklesne na požadovanú hodnotu.
• akonáhle sa teplota stane pohodlnou, môžete pomaly otvoriť ventil, kým sa radiátor neroztopí a nebude počuť zvuk vody. Môžeme predpokladať, že termostat pre radiátory je nastavený a pripravený ísť.

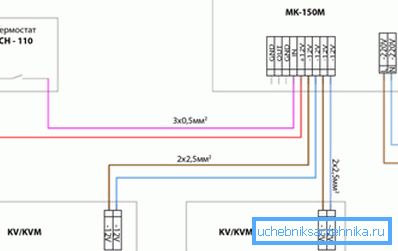

Nastavenie konvektorov

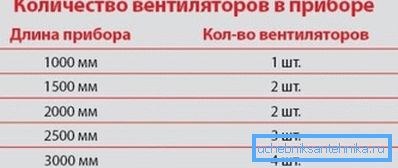

Často sa namiesto bežných batérií na podlahové vykurovanie používajú vnutripolnye konvektory. Funkciou takýchto zariadení je, že nainštalujú ventilátor na zlepšenie výmeny vzduchu.

Regulátor otáčok ventilátora ohrievača umožňuje znížiť množstvo vzduchu prechádzajúceho cez rebrá konvektora, vďaka čomu sa teplota v miestnosti mení. Bez nastavovacích zariadení ventilátor pracuje vždy pri 100% otáčkach.

V pokročilých modeloch, keď teplota v miestnosti klesne o 1,5 ° C, je ventilátor zapnutý a kvôli dúchadlu zvyšuje rýchlosť prenosu tepla ohrievača. Navyše jeden regulátor môže súčasne pracovať s viacerými fanúšikmi.

Nastavenie kotla

V súkromných domoch, ak chcete zmeniť prevádzkové režimy vykurovania v širšom rozsahu, môžete použiť zariadenia, ktoré regulujú prevádzku kotla ako celku. Tým sa zníži teplota chladiacej kvapaliny v systéme a vyriešia sa 2 problémy naraz: ušetríte palivo a dosiahnete optimálnu teplotu v miestnostiach.

Zariadenia na nastavenie činnosti kotla

Takéto regulátory vykurovania pozostávajú z 2 blokov:

• 1. blok - pozostáva z teplotného snímača, ktorý je možné umiestniť v miestnosti aj na ulici. Umiestnenie na ulici má niekoľko výhod, najmä rýchlosť reakcie systému na meniace sa počasie sa zvyšuje;
• 2. blok - správne nastavovacie zariadenie umiestnené v bezprostrednej blízkosti kotla. Medzi sebou sú obe jednotky spojené kovovým drôtom.

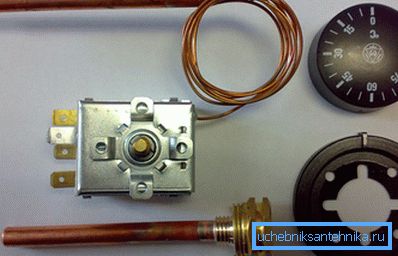

Princíp fungovania zariadenia je založený na skutočnosti, že elektrické charakteristiky vodičov sa menia so zmenou ich teploty. Hlavným pracovným prvkom termostatu je termočlánok alebo termistor.

Princíp ich práce je trochu iný:

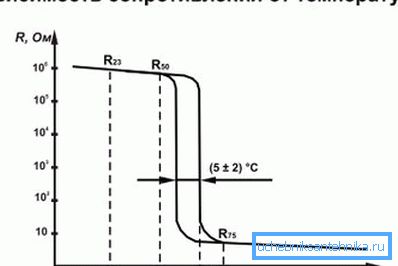

• elektrické termostaty vykurovania s použitím termistora zaznamenávajú zmenu odporu termistora;

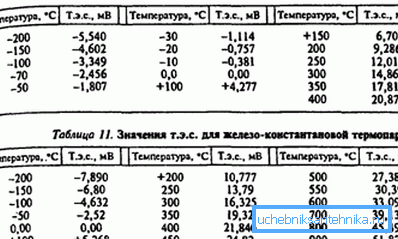

• Existujú zariadenia, ktoré používajú termočlánok - to je doska zváraná z dvoch rôznych kovov. Typy kovov sa vyberajú takým spôsobom, že na spoji vzniká dostatočne vysoký potenciálny rozdiel so zmenou teploty spájkovacieho bodu, rozdiel potenciálu sa tiež mení.

Tento termostat umožňuje regulovať teplotu v širokom rozsahu bez ohľadu na výkon vykurovacieho systému. Môže byť použitý ako v súkromnej stavbe, tak vo viacpodlažných budovách, kaskáda termistorov umožňuje v tomto prípade vytvoriť inteligentný systém vykurovania.

Príklady zariadení riadiacich prevádzku kotla

Takéto zariadenia sa značne líšia v závislosti od zložitosti dizajnu, možnosti programovania správania v rôznych dňoch av rôznych časoch dňa, ako aj presnosti regulácie teploty.

Môžete priniesť niekoľko modelov v poradí s narastajúcou zložitosťou a nákladmi:

• regulátor vykurovania miestnosti VRT 40 - možno nazvať jedným z najjednoduchších zariadení na nastavenie prevádzky kotla (patrí do triedy analógových elektrických riadiacich jednotiek). Teplotný režim je nastavený ručne a teplotný snímač sa nachádza priamo v miestnosti. Okrem niekoľkých režimov teploty nie sú k dispozícii žiadne ďalšie nastavenia.

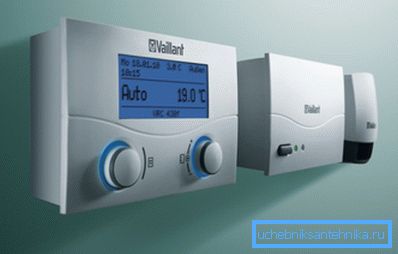

• automatický regulátor vykurovania Calormatic 430 - poskytuje poradie veľkého množstva príležitostí na reguláciu teploty. Vzťahuje sa na elektronické riadiace jednotky s uzavretou logikou (to znamená, že môžete používať iba prevádzkové režimy poskytované výrobcom). Toto zariadenie je asi 13-15 krát väčšie ako model VRT 40;

• Vzlyot-RO 2 - medzi zariadeniami na trhu pre úpravu vykurovania možno nazvať lídrom v oblasti flexibility a presnosti regulácie. Okrem toho môže používateľ nastaviť ľubovoľný režim prevádzky, pretože toto zariadenie sa vyrába s otvorenou logikou, to znamená, že môže byť preprogramované. Je pravda, že to má negatívny vplyv na to - priemerný spotrebiteľ je nepravdepodobné, že bude chcieť drobiť s jemným nastavením, a cena vás bude premýšľať dvakrát pred nákupom.

Zariadenia, ako je tento v zozname, sa najčastejšie používajú v priemysle v priestoroch, kde majú osobitné dôležité teplotné podmienky. Okrem jednoduchého nastavenia takéto zariadenia umožňujú ich používanie na zber štatistických údajov a dokonca aj na účely výskumu a vývoja, zatiaľ čo konvenčné termostaty pre radiátory sú nevhodné na tieto účely.

Nastavenie prevádzky kotlov na tuhé palivá

V plynovom alebo elektrickom kotli regulácia reguluje buď teplotu vykurovania výmenníka tepla (elektrický kotol) alebo frekvenciu a trvanie plynového horáka (plynové kotly). V prípade kotlov na tuhé palivá sa proces spaľovania paliva nedá prerušiť každých 20 až 30 minút, a preto je potrebný iný princíp na úpravu ich činnosti.

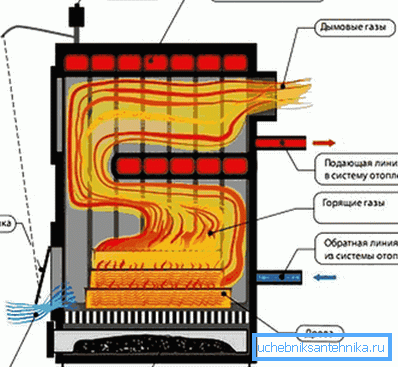

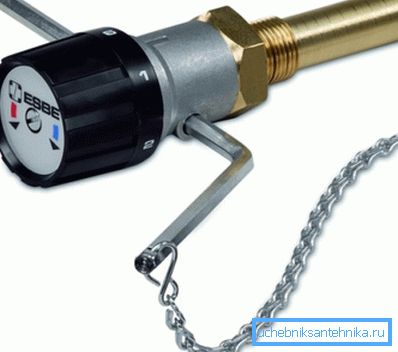

Rýchlosť spaľovania paliva a tým i intenzita vytvárania tepelnej energie závisí od rýchlosti spaľovania paliva a tento parameter je priamo ovplyvnený ťahom. Regulátor tahu pre kotly na tuhé palivo mení objem čerstvého vzduchu, ktorý vstupuje do spaľovacej komory, a tým reguluje činnosť kotla ako celku.

Počas prevádzky takéto zariadenie neustále monitoruje teplotu chladiacej kvapaliny (na tento účel sa používa ponorné duté puzdro) a skutočná zmena polohy ventilu kotla sa vykonáva mechanickým prevodom.

Po inštalácii musíte nakonfigurovať regulátor, pokyny na jeho konfiguráciu vyzerajú takto:

• otáčaním gombíka nastavte požadovanú teplotu;

Venujte pozornosť! Ak je zariadenie inštalované horizontálne, musíte použiť červenú stupnicu, ak je vertikálne žltá.

• potom je potrebné zaplaviť kotol a dosiahnuť požadovanú teplotu;
• potom sa reťaz zavesí na ventil. Je dôležité, aby sa neprehĺbilo, maximálna rezerva voľného otočenia by nemala presiahnuť 1 mm.

Taký termostat na ohrev zmení veľkosť medzery, cez ktorú vstupuje čerstvý vzduch. Akonáhle teplota prekročí požadovanú teplotu, termostat v systéme pákov zdvihne okruh trochu a tým klapka tiež zvyšuje prietok vzduchu a tým spaľovací proces pokračuje intenzívnejšie.

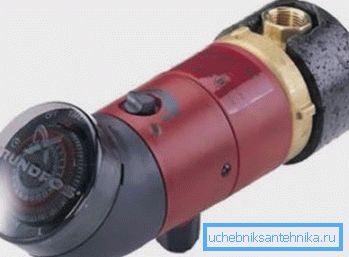

Nastavenie vykurovania obehovým čerpadlom

V minulosti sa používali neregulované čerpadlá, to znamená, že neexistoval spôsob, ako regulovať prúd chladiaceho média potrubím. V súčasnosti sa takéto rarity nachádzajú iba v starých budovách a vo väčšine prípadov sú nahradené nastaviteľnými obehovými čerpadlami.

Ak konvenčný regulátor vykurovacieho telesa zmení prúd chladiacej kvapaliny v samostatnom radiátore, zmena prevádzkových režimov čerpadla ovplyvňuje účinnosť celého vykurovacieho systému ako celku. Napríklad v noci sa rýchlosť rotora znižuje, pretože nie je potrebné intenzívne vykurovanie.

Zložité modely umožňujú prispôsobiť režim prevádzky prístroja v dňoch v týždni, ako aj v dennej dobe. Dostupné prevádzkové režimy sú "strana", "dovolenka", "víkend" atď.

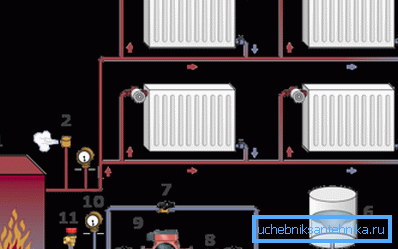

Schéma vykurovacieho systému zabezpečuje inštaláciu čerpadla priamo pred kotlom v časti potrubia s chladenou chladiacou kvapalinou. Ak sa pokúsite nainštalovať ho na výstupe kotla, vysoká teplota chladiacej kvapaliny výrazne zníži trvanlivosť čerpadla.

sčítanie

Vykurovacie radiátory s termostatom umožňujú vytvoriť skutočne "inteligentný" vykurovací systém, ktorý sa prispôsobí zmenám poveternostných podmienok. Medzitým regulátory batérie sú ďaleko od jediného spôsobu, ako nastaviť prevádzku vykurovacieho systému. Navrhovaný materiál - pokus o zhrnutie existujúcich spôsobov, ako upraviť vykurovanie v dome.

Video ukazuje príklad pripojenia termostatu k kotlu.
