Regulátor vykurovacieho telesa: konštrukčné prvky,

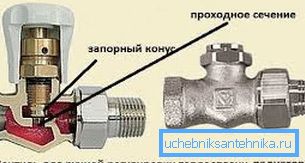

Tradične sa regulácia teploty radiátorov vykurovania uskutočňovala pomocou bežných ventilov. To znamená, že na prívodnej rúrke chladiacej kvapaliny bola inštalovaná bežná batéria, pomocou ktorej by mohol byť prietok ohriatej vody zvýšený alebo naopak znížený.

Toto riešenie, napriek jednoduchosti jeho vykonania, malo jednu hlavnú nevýhodu, regulácia sa vykonávala s vlastnými rukami s ohľadom na osobné vnímanie mikroklíma alebo teplomeru.

Technologicky vyspelý a zároveň jednoduchý spôsob regulácie teplotných parametrov je inštalácia zariadenia, ktoré môže určiť potrebu zvýšiť alebo znížiť prietok samotnej chladiacej kvapaliny.

Takýmto zariadením je vykurovací regulátor vykurovacieho telesa - termostatická hlavica. Toto zariadenie je tiež známe takými názvami ako termálna hlava alebo termostat a používa sa na automatické udržiavanie špecifikovaných teplotných parametrov v danej miestnosti.

Vlastnosti dizajnu

Moderný automatický regulátor teploty na radiátore sa inštaluje na prívodné potrubie chladiacej kvapaliny a externe je malým zariadením v uzavretom case.

Termostat sa konštruktívne skladá z dvoch častí:

• ventil, ktorý zatvára a otvára tok chladiacej kvapaliny;
• termostatický prvok, ktorý nastavuje interval odozvy ventilov.

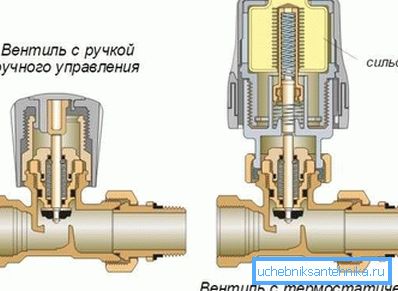

Puzdro je v konfigurácii podobné telesu ventilu chladiča, ale namiesto bežného ventilu je na tele umiestnený termostat. Na povrchu termostatickej hlavy sa aplikuje odstup zodpovedajúci teplotným režimom. Podľa stupnice môžete nastaviť požadovaný režim, ktorý bude automaticky podporovaný.

Podľa princípu činnosti sú termické hlavy rozdelené do dvoch kategórií: mechanické a elektronické.

Pozrime sa podrobnejšie na zariadenie týchto úprav.

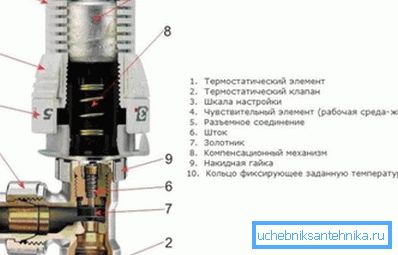

• Konštrukcia mechanického regulátora je napriek účinnosti aplikácie jednoduchá. Zariadenie je založené na uzavretej hermetickej konštrukcii - vlnovci. Mriežka je naplnená kvapalinou, ktorá je citlivá na tlakové kvapky - kvapalinu alebo plyn.

Dôležité: Modifikácie zariadenia naplnené plynom sú obzvlášť citlivé na zmeny teploty a tlaku okolia. Z tohto dôvodu by takéto zariadenia mali byť nainštalované na tie batérie, na ktorých nie je dopredu vyčnievajúci okraj prahu.

Ako teplota vzduchu v miestnosti stúpa, médium čerpané do vlnovca expanduje. V dôsledku toho sa uzatvára uzavierací ventil, ktorý čiastočne alebo úplne zastaví tok chladiacej kvapaliny do batérie.

Znížením intenzity prietoku chladiacej kvapaliny sa batéria ochladí a teplota vzduchu v miestnosti klesne. Výsledkom je, že médium čerpané do vlnovca je stlačené a ventil otvára vstupný otvor.

Významnou výhodou zariadení je plynulosť nastavenia, pretože kvapalina je citlivá na tlakové kvapky a hladko uzatvára ventil tak, ako je potrebné na vyrovnanie teploty;

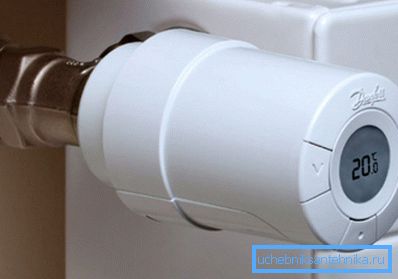

• Elektronická úprava termostatov je pohodlnejšia a je stabilnejšia pokiaľ ide o udržiavanie teploty.

Samozrejme, cena elektronických zariadení je vyššia ako cena mechanických regulátorov. Ale tento rozdiel je plne odôvodnený jednoduchosťou prevádzky a správnosťou zachovania daných teplotných parametrov na požadovanej úrovni.

V srdci elektrického termostatu je programovateľný mikroprocesor. Ak je mechanické zariadenie naladené do jedného režimu prevádzky, potom je možné naprogramovať elektrickú modifikáciu pre každý deň v týždni.

Pre fungovanie elektronických zariadení používajúcich štandardné AA batérie. Pre jednoduché použitie je v niektorých verziách termostatov k dispozícii snímač nabitia batérie.

Okrem týchto rozdielov zaznamenávame tieto charakteristické znaky:

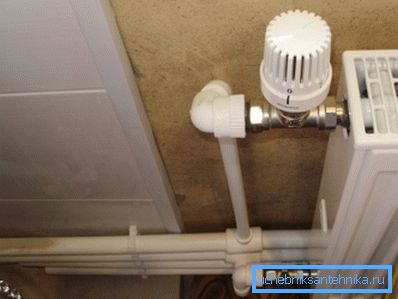

• Moderné termostaty môžu byť vyrobené v priamom alebo v uhlom prevedení. Výber jednej alebo druhej zmeny je dôležitý z hľadiska jednoduchosti a účinnosti inštalačných prác;
• Regulátory sú vyrábané s iným prierezom prietoku ventilov. Z tohto dôvodu je možné zvoliť modely na usporiadanie jednokanálových a dvojrubkových systémov;
• Regulátory sa vyrábajú pomocou diaľkového alebo integrovaného snímača. Výber konkrétneho modelu je určený konštrukčnými charakteristikami radiátora a miesta inštalácie.

Ktorý termostat je lepší

Pokúsme sa zistiť, ktorá termálna hlava si vyberiete, takže nastavenie radiátorov je jednoduché a účinné.

Ktoré zariadenie si vybrať - s kvapalinou alebo plynom naplnené vlnovce?

Spravidla predajcovia v špecializovaných predajniach pri tejto príležitosti nemajú jednomyseľný názor, pretože obidve tieto úpravy majú charakteristické výhody.

• Regulátory vlnovce naplnené plynom sa vyznačujú vyššou odozvou snímacieho prvku na zmeny tlaku vzduchu v miestnosti;
• Modifikácie kvapalného typu nie sú v reakcii tak rýchle, ale ich odpoveď je presnejšia.

Ihneď si všimneme, že typ média čerpaného do vlnovca neovplyvňuje spoľahlivosť a odolnosť zariadenia.

Ktoré zariadenie chcete vybrať - s vstavaným alebo so snímačom na diaľku?

1. Termostatické prvky so vstavaným senzorom by mali byť inštalované tak, aby okolo nich bola zabezpečená voľná cirkulácia vzduchu. Ak je toto pravidlo zanedbané, prístroj sa zahrieva prúdy vychádzajúce z batérie, čo následne spôsobí nesprávne poplachy.

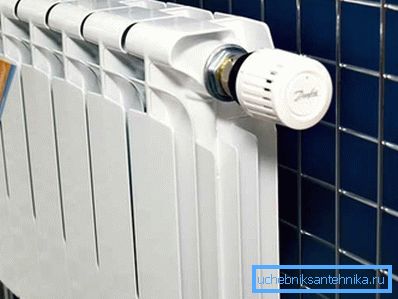

Dôležité: Snímač je inštalovaný horizontálne, aby sa predišlo prehriatiu regulátora.

1. Termostatické prvky s diaľkovým snímačom sú inštalované v nasledujúcich prípadoch:

• ak predná hrana vyčnieva za prednú plochu chladiča;
• ak je okenný parapet bližšie k batérii vo vzdialenosti menšej ako 100 mm;
• ak je žiarič inštalovaný do výklenku;
• ak je hĺbka ohrievača väčšia ako 160 mm;
• ak bude termostat počas prevádzky pokrytý hustými závesmi.

Montáž regulátorov

Pred rozhodnutím o poradí inštalačných prác zistite, ako blízkosť záclon ovplyvňuje umiestnenie regulátorov:

• Uzavretím batérie, ktorá je vybavená termostatom, ťažkou záclonou alebo dekoratívnou obrazovkou, izolujeme ohrievač od zvyšku miestnosti.. Výsledkom toho je, že regulátor nie je spúšťaný zmenou teploty vzduchu v miestnosti, ale zmenou vzduchu medzi batériou a clonou;
• Samozrejme, vzduch v tejto medzere sa zahreje rýchlejšie ako v zvyšku miestnosti, a preto termostat nebude fungovať správne.. Preto pri výbere miesta na inštaláciu sa snažíme nájsť miesto, kde bude otvorený ohrievač a regulátor.

Návod na inštaláciu je jednoduchý. Teleso ventilu je namontované na vstupe batérie. Na ventile je značka v tvare šípky, ktorá indikuje smer toku chladiacej kvapaliny. Pri inštalácii je ventil umiestnený tak, aby šípka smerovala k batérii.

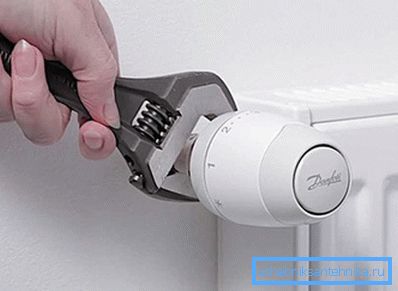

Inštalácia ventilu so snímačom nevyžaduje žiadne špeciálne nástroje dostatočne nastaviteľný kľúč.

Proces nastavenia zariadenia sa môže líšiť v závislosti od modelu. Väčšina zariadení však umožňuje nastaviť teploty v rozmedzí od + 10 ° C do + 25 ° C.

Vo väčšine mechanických termostatov v procese nastavovania nie je nastavená žiadna špecifická teplota, ale režim zodpovedajúci teplote. Zoznam režimov nájdete v užívateľskej príručke, ktorá je pripojená k získanému termostatu.

záver

Napriek tomu, že trh má širokú škálu regulátorov, najlepším riešením pre pohodlnú prevádzku vykurovacieho systému sú termostaty.

Podľa štatistík správna inštalácia elektrickej tepelnej hlavy umožňuje úsporu až 20-30% energie pri prevádzke autonómneho systému. Navyše, rovnaká teplota vo všetkých izbách je zárukou pohodlia a pohody.

Máte nejaké otázky? Viac užitočných informácií nájdete v tomto článku.
