Register plynulých potrubí: čo treba brať do úvahy pri

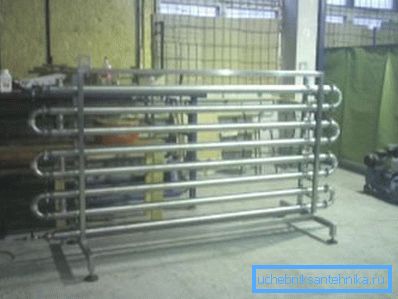

Pri vykurovaní priestorov s veľkým objemom: sklady, dielne, hangáre, verejné organizácie, vykurovacie regály z hladkých rúr sú najefektívnejšie. Majú veľkú dĺžku. Preto nevytvárajú miestny, ale objemný zdroj tepla.

V obytných budovách sa registre používajú v toaletách a kúpeľniach, v ktorých je inštalácia radiátorov nerentabilná kvôli ich komplexnému povrchu.

Charakteristiky prístroja

1. Zariadenie pozostáva z viacerých potrubí, ktoré sú spojené mostmi a sú umiestnené proti stenu. (Pozri tiež článok Ako zvýšiť tepelný výkon vykurovacieho potrubia: funkcie.)
2. Nosič tepla - parný, nemrznúci, vodný, olejový, vstupuje do registra na jednej strane a na druhej strane je vypúšťaný.

Venujte pozornosť! Medzi prvkami by mali byť medzery rovnajúce sa ich prierezom + 50 mm. Tým sa eliminuje ich vzájomné ožarovanie a zvyšuje sa prenos tepla z regálov z hladkých rúr.

1. Priemer prvkov môže byť od 25 mm do 400 mm.
2. Maximálny povolený tlak v zariadeniach by mal byť 1 MPa.
3. Najbežnejším materiálom registrov sú rúrky vyrobené z uhlíkovej, nehrdzavejúcej alebo nízko legovanej ocele. K dispozícii sú tiež domáce zariadenia vyrobené z liatinových prvkov.

Venujte pozornosť! Hliníkové výrobky majú väčší prenos tepla ako oceľ. Nie sú však trvanlivé. Kvalita chladiacej kvapaliny výrazne ovplyvňuje ich životnosť.

1. Trysky zariadenia sú namontované tromi spôsobmi: závitové, prírubové a zvárané.

Klasifikácia zariadenia

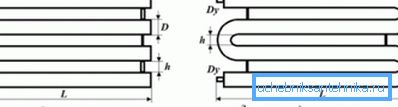

Zariadenie môže mať dve konfigurácie.

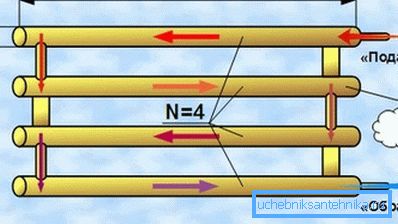

1. Segmentové analógy pozostávajú z 2/4 prvkov, ktorých konce sú zatvorené zátkami, eliptické alebo ploché. Chladiaca kvapalina prúdi potrubím na jednu stranu úseku a opúšťa druhú. Tým sa zabezpečí maximálny prenos tepla. Prístroj môže byť vybavený vsuvkou a k nemu je pripojený vzduchový kohútik.
2. V hadovitých (S-tvarovaných) zariadeniach sú prvky spojené oblúkmi, ktorých priemer je priečny. Táto forma dáva zariadeniu vyššiu účinnosť, pretože plocha pre výmenu tepla sa zvyšuje. Ohrievač (môže byť použitý pre hladkú tuhú PVC rúru) nemá oblasti so zúžením priemeru, čo znižuje hydraulický tlak.

Podľa návrhu existuje 5 typov zariadení:

• dvojradové zariadenie v tvare písmena P;
• trojradové zariadenie v tvare písmena S;
• sekčné analógové s prepojkami dvoch alebo viacerých riadkov;
• dvojradové zariadenie v tvare písmena U s prepojkou;
• dvojitý analógový prierez s prepojkou.

Hodnota registrácie

1. Vysoká miera prenosu tepla umožňuje efektívne ohrievať veľké plochy s pomerne malými rozmermi zariadenia. (Pozri tiež článok Pripojenie ku kanalizácii: funkcie.)

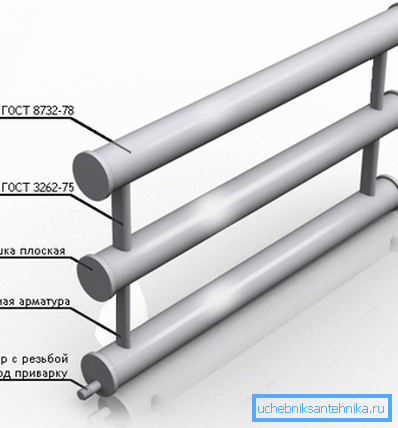

2. Budovanie a inštalácia registra je pomerne jednoduché.. Výkres nie je preň potrebný. Ak chcete zariadenie vyrobiť vlastnými rukami, postačí mať zvárací stroj a brúsku s rezacím kolieskom.
3. Zariadenie môže vydržať vysoký tlak (asi 1 MPa) a je odolný voči skokom (hydraulické šoky).
4. Pokyny umožňujú použitie ako chladiaceho média v registroch: voda, olej, nemrznúca zmes, para.
5. Vďaka svojej dĺžke zariadenie rovnomerne zahrieva miestnosť..
6. Dostupné sú cenníky, nepotrebujú dodatočné príslušenstvo na inštaláciu.

Požadované výpočty

Straty hlavy po celej dĺžke toku chladiaceho prostriedku v podstate závisia od stupňa drsnosti stien rúrok. Ich povrch je vždy úplne odlišný od absolútne hladký a má nepravidelnosti a výčnelky.

Na tomto základe by sa pri výpočte registra malo poznamenať, že odborníci rozlišujú medzi hydraulicky hladkými a drsnými rúrami.

Hrubé a hladké rúry

Veľkosť a tvar výčnelkov závisí od materiálu výrobkov (najjemnejšia je HDPE trubka) a od stupňa spracovania. Dôležité a prevádzkové podmienky. Materiál môže v jeho priebehu korodovať, tuhé častice obsiahnuté v chladiacej kvapaline atď. Sa môžu usadzovať na stenách rúr.

Steny všetkých potrubí sú pokryté mikroúrovňami, ktoré majú priemernú výšku drsných výčnelkov. Je to označené písmenom?

Na základe toho, ako rozmery hradieb drsnosti korelujú s hrúbkou laminárneho filmu (označuje sa?). Rúry (s turbulentným pohybom) sú rozdelené do troch typov.

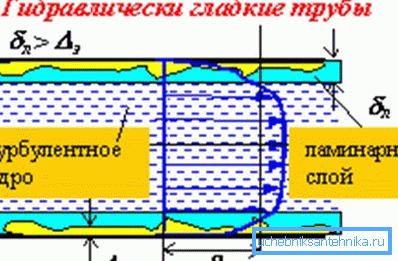

1. Hydraulicky hladké rúry sú výrobky najvyššej kvality.. Ak je výška mikrovýstužov menšia ako hrúbka laminárneho filmu, nerovnosť povrchu neovplyvňuje pohyb chladiacej kvapaliny. Tlaková strata teda nezávisí na drsnosti rúry. Steny výrobkov v tomto prípade patria k hydraulicky hladké.
2. Ak je výška výčnelkov väčšia ako hrúbka laminárneho filmu, tlaková strata závisí od vnútorného reliéfu výrobkov.. Takéto potrubia sú hydraulicky drsné.
3. Keď je priemerná výška tuberkulín približne rovná úrovni hrúbky vrstveného filmu, steny rúrok patria do prechodovej kategórie odporu.

Hrúbka vrstveného filmu sa vypočíta podľa vzorca:

??30 • d / Rev?, Kde:

• d je vnútorný priemer potrubia;
• Re je číslo Reynoldsovho čísla (priemerný prietok chladiaceho média);
• ? - hodnota koeficientu hydraulického odporu.

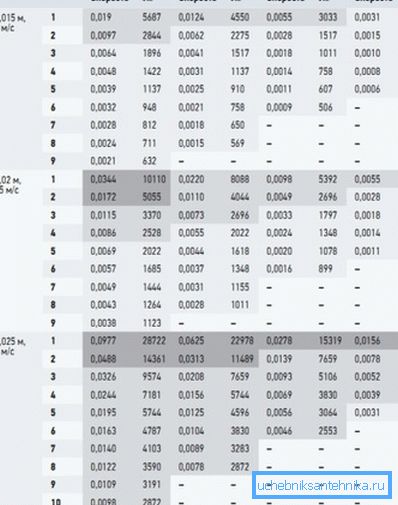

Na výpočet registrov hladkých potrubí na vykurovanie môžete použiť približné množstvo drsnosti drsnosti stien. Hodnoty sú uvedené v tabuľke.

Jeden z najnižších indikátorov má hladkú PVC rúrku - 0,01 / 0,02 mm.

Výpočet výkonu

Prispôsobenie sa môže vykonať samostatne. Predtým je potrebné vypočítať register hladkých rúr pomocou vzorca:

Q =? • dn • l • k • (tg? To) • (1? Z).

Písmená v ňom znamenajú:

• ?= 3,14;
• dν - vonkajší priemer rúr, v metroch;
• l je dĺžka úseku alebo úseku v metroch;
• k - koeficient prenosu tepla (11,63 W / m2 • ° С);
• tg je teplota chladiacej kvapaliny;
• teplota vzduchu v miestnosti;
• ?koeficientu tepelnej úspornosti izolačného materiálu, ak má tento register hodnotu 0,6 / 0,8, ak nie je, koeficient je nulový.

Zoberte si napríklad nasledujúce zdrojové údaje:

• dĺžka prierezu - 5 m;
• priemer potrubia - 159 mm;
• teplota vody - 80 °;
• teplota v miestnosti je 23 °.

Nahradením čísel vo vzorci odvodíme celkovo 1655 wattov. Hodnota udáva tepelný výkon horizontálneho jednoradového zariadenia. Ak existuje niekoľko sekcií, použite pre každý z nich redukčný faktor. Je to 0,9.

záver

Pri vytváraní registra sami, uistite sa, že venujte pozornosť typu potrubia pre to z hladiska hladkosti. Táto hodnota ovplyvní strata prúdenia chladiacej kvapaliny a tým aj účinnosť zariadenia.

Videá v tomto článku vám pomôžu pochopiť jeho tému.
