Účinnosť vykurovania doma závisí nielen od kotla a vybraných modelov radiátorov. Nemenej dôležité je, ako je organizovaná cirkulácia chladiacej kvapaliny medzi týmito zariadeniami. A ak sa použili predchádzajúce potrubia s metódou pripojenia tee-joint, teraz sa často používa radiálna distribúcia vykurovacieho systému. Aj keď je to ťažšie urobiť sami, výhody a jednoduchosť používania vás nezbavia vašej voľbe.

Vlastnosti dizajnu

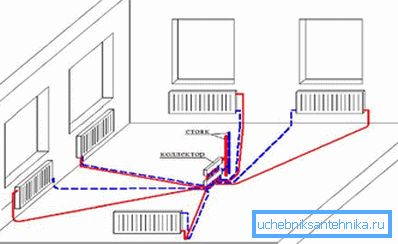

Radiačné vykurovanie, na rozdiel od tee-share, ktoré známe všetci majitelia mestských bytov a domov staršej budovy, zabezpečuje nie pripojenie, ale paralelné pripojenie batérií k vykurovaciemu kotlu.

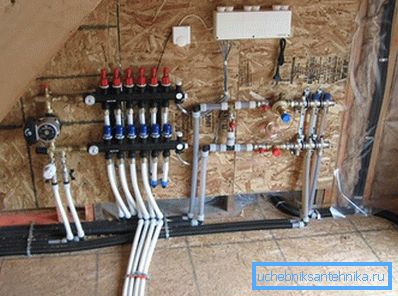

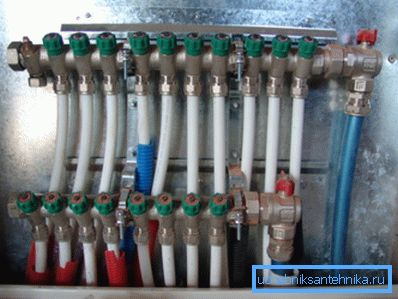

V tomto prípade je inštalovaná špeciálna kolektorová skrinka, v ktorej sú starostlivo inštalované všetky potrebné ovládacie zariadenia, čerpadlá, tlakomery, kohútiky a pod.

Rozdiely medzi týmito dvoma inštalačnými schémami sú:

1. Tee káblovanie vyžaduje oveľa menšie množstvo potrubí, ale pri inštalácii je potrebné použiť veľa príslušenstva: odpaličky, šachty, spojky atď. To komplikuje inštaláciu. Okrem toho je konzistentná metóda usporiadania vykurovacieho systému považovaná za menej spoľahlivú, pretože v tomto prípade existuje vysoká pravdepodobnosť chýb, ktoré povedú k odtlakovaniu, tvorbe oblastí s rôznym tlakom tekutiny atď.

1. Radiálna distribúcia vykurovania, napriek potrebe kúpy oveľa väčšieho počtu potrubí, využíva pre každý radiátor iba dve pripojenia: na križovatke s kolektorom a na tryske batérie.

V dôsledku toho môžete bezpečne obaľovať každý "nosník" vykurovacej siete na podlahu, bez obáv, že sa dostane na akýkoľvek kĺb. Okrem toho, ak sa zistí porucha, môžete ľahko vypnúť problémovú oblasť bez toho, aby ste narušili cirkuláciu chladiacej kvapaliny cez zariadenie na výmenu tepla inštalované v iných miestnostiach.

Treba poznamenať, že jednou z hlavných nevýhod radiálneho vykurovania je jeho cena. Platí to najmä pre systémy vybavené elektrickým zariadením.

Venujte pozornosť! Rovnako ako v prípade systému T, radiačný systém zabezpečuje organizáciu prirodzeného (gravitačného) a núteného (pomocou čerpadla) prúdu chladiaceho média.

Zvážte oba typy podrobnejšie.

Radarové vzory

Metóda 1. S núteným obehom vody

Predtým radiálny vykurovací okruh, vybavený čerpadlami, ktoré čerpali vodu, nebol veľmi populárny vzhľadom na vysoké náklady na diely. V súčasnosti však cena zariadení značne klesla a stále sa zvyšuje počet ľudí.

Hlavný rozdiel od gravitačnej schémy spočíva v tom, že kvapalina (voda alebo nemrznúca zmes) tečie z kotla na batérie a späť nie kvôli rozdielu teploty a tlaku, ale pomocou čerpadiel.

Vďaka tomu sa dosiahnu nasledujúce výhody:

• Neexistujú žiadne obmedzenia týkajúce sa geometrie a počtu miest v budove domu;
• vykurovanie môže byť inštalované v ľubovoľnej oblasti priestorov;
• potrubia ľubovoľnej dĺžky, položené bez svahu, môžu byť použité na pripojenie radiátorov a kolektorov.

Tip! Napriek skutočnosti, že obehové čerpadlo môže byť inštalované v ľubovoľnom bode systému, odporúča sa to vykonať na vratnom potrubí pred tým, ako sa dodá chladiaca kvapalina do kotla. Tam je teplota kvapaliny najnižšia, čo pozitívne ovplyvňuje životnosť zariadenia.

Metóda 2. S prirodzenou cirkuláciou vody

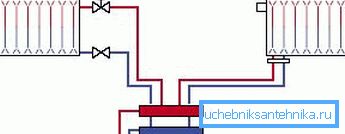

V tomto prípade sa chladiaca kvapalina pohybuje v dôsledku gravitácie: ohriata voda sa stáva menej hustou a ľahšou, a preto je vytlačená do horného bodu systému, po ktorej ochladzuje tok cez kolektory a radiátory a potom sa vráti do ohrievača.

Systém vykurovania s gravitačným lúčom má nasledujúce funkcie:

1. Pri inštalácii je potrebná otvorená expanzná nádoba, ktorá je inštalovaná na najvyššom mieste. Kompenzuje tepelnú expanziu chladiacej kvapaliny a zabraňuje nárastu vnútorného tlaku v potrubí.
2. Radiačná vykurovacia sieť s prirodzenou cirkuláciou nevyžaduje inštaláciu drahého elektrického zariadenia, čo výrazne znižuje odhadované náklady na prácu.
3. Vykurovanie s prirodzenou cirkuláciou je úplne neprchavé. Aj keď vypnete elektrickú energiu, čo sa často stáva v predmestských oblastiach alebo na vidieku, nezostanete bez tepla.

Výhody a nevýhody radiálnych vykurovacích systémov

Pozitívne strany

Hlavná výhoda radiálneho schémy - jednoduché použitie.

Špeciálne vybavenie robí správu klimatických sietí čo najrôznejšími a ergonomickými:

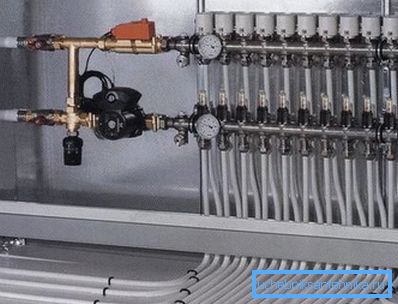

1. Môžete nastaviť teplotu každého radiátora v dome bez toho, aby ste museli opustiť kolektorovú skrinku.. Okrem toho, ak je to potrebné, môžete úplne vypnúť prívod vody k akémukoľvek prvku systému bez ovplyvnenia výkonu celej vykurovacej siete.
2. Každý pár rúrok spája kolektor iba s jedným chladičom.. Preto môžete použiť potrubia malého priemeru, ktoré sa ľahko zamaskujú pod podlahovou krytinou. Okrem toho umožňuje čiastočné zahrievanie povrchu podlahy.

1. Vďaka použitiu špeciálnych zariadení (tzv. Vodné strely - zberače s veľkým priemerom) je možné vytvoriť niekoľko vykurovacích zón v dome s rôznymi teplotami nosiča tepla.

V tomto prípade je medzi prívodným a spätným potrubím usporiadaný skrat. Ohriata voda neustále cirkuluje v hydraulickej ihle a jej plot môže byť vyrobený v rôznych vzdialenostiach (teplota bude závisieť od toho).

Negatívne strany

Pre úplnosť je potrebné povedať o mínusoch použitia sálavého vykurovacieho systému.

Je to preto, že napriek všetkým výhodám nie je veľmi časté:

1. Silne zvýšený prietok prívodných a výpustných potrubí. Čím väčší je dom a zložitejšia je geometria izieb, tým viac detailov bude potrebná. Okrem toho sa zvyšuje zložitosť inštalácie, čo nemôže ovplyvniť odhadované náklady na stavbu.

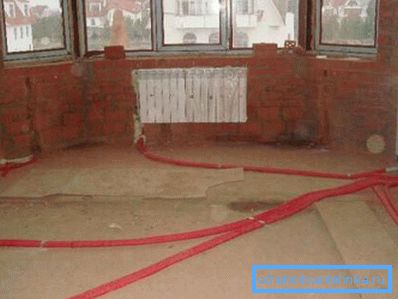

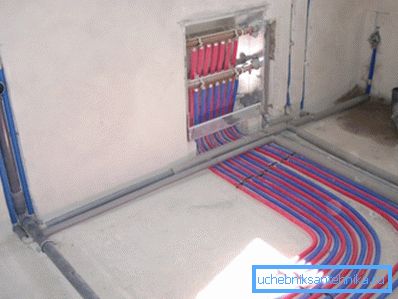

1. Potreba skrytej inštalácie. Ak sa tradičný systém tee môže montovať pozdĺž stien, nemôžete takto umiestniť obrovské množstvo rúrok. Musia byť ukryté pod podlahou. Môžete zdiť a zdobiť, ale v takom prípade sa spotreba materiálu ešte zvýši.
2. Žiadne kĺby. Pri projektovaní potrubí je nevyhnutné zabezpečiť, aby rúrka pod podlahou neobsahovala jediný spoj. Na tomto mieste sa najčastejšie vyskytujú poryvy a náklady na opravu škôd budú zďaleka nízke a veľmi namáhavé.
3. Ak konštrukcia systému obsahuje niekoľko obvodov s rôznou teplotou chladiacej kvapaliny, potom každá z nich by mala byť vybavená obehovým čerpadlom.

Inštalačné funkcie

Akýkoľvek systém vykurovania lúčov pre domácnosť je navrhnutý a inštalovaný individuálne, v závislosti od priestoru domu, počtu izieb, zvolenej chladiacej kvapaliny a radiátorov, ako aj iných podmienok.

Existuje však všeobecne akceptovaná inštrukcia, ktorú každý inštalátor dodržiava.

Najskôr je potrebné poznamenať, že radiálne rozdelenie rúr sa nikdy neuskutočňuje v mestských apartmánoch. To je spôsobené tým, že tok chladiacej kvapaliny vo výškových budovách sa vykonáva cez vertikálne stúpače spájajúce všetky byty - od prvého poschodia po posledné.

V dôsledku pripojenia výkonných kolektorov nedosiahne horúca voda horeuvedené priestory, čo by narušilo prevádzku vykurovacej siete. Obyvatelia sa budú sťažovať servisnej organizácii, ktorá skôr alebo neskôr vás núti rozobrať kolektory a vrátiť sa do vykurovacieho systému.

Venujte pozornosť! Vyššie uvedené neplatí v prípadoch, kedy sa na vykurovanie bytu používa samostatný kotol. Nezávisle ohrieva chladiacu kvapalinu, čo bude stačiť na zabezpečenie potrieb domova bez toho, aby ovplyvňovalo záujmy susedov.

Pri usporiadaní radiálneho vykurovania v súkromnom dome je potrebné dbať na takéto nuance:

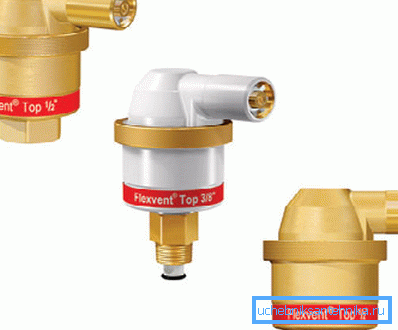

1. Na kolektoroch, ktoré dodávajú a vypúšťajú vodu do batérií, sú inštalované ventily, ktoré zabraňujú tvorbe vzduchových zátok. Počas prevádzky sa všetok vzduch zostávajúci v systéme uvoľní.

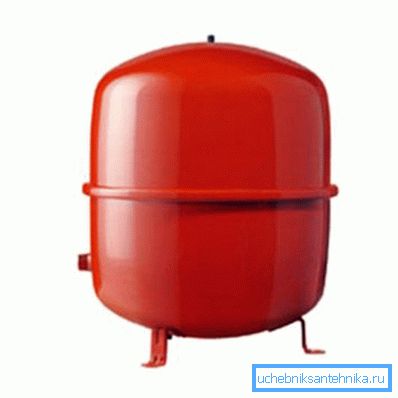

1. Vykurovací okruh musí byť vybavený expanznou nádržou, ktorej objem je 10% z množstva chladiaceho média, ktoré cirkuluje potrubím. Odporúča sa zakúpiť membránové kontajnery uzavretého typu.
2. Odporúča sa inštalovať nádrž na potrubie, ktoré spája výpustné potrubie s kotlom. Je to spôsobené tým, že hermetická expanzná nádrž nemá rád turbulentné vodné toky a zdá sa, že sú najmenej na spätnom potrubí.

1. Na rozdiel od expanznej nádrže nie je miesto inštalácie obehových čerpadiel tak dôležité. Je však tiež žiaduce ich pripojiť k potrubiu vypúšťajúcemu chladené chladivo. V tomto prípade zariadenie bude pracovať viac času.
2. Počas inštalácie je potrebné zabezpečiť, aby boli hriadele elektrických čerpadiel umiestnené striktne horizontálne. V opačnom prípade sa ložiská v dôsledku deformácií rýchlo zlyhajú a budete musieť zariadenie zmeniť alebo opraviť.

záver

Napriek všetkým výhodám, radiačná metóda organizovania vykurovania nemožno pripísať rozpočtovým rozhodnutiam. Získané výhody však nepochybne stojí za vynaložené peniaze a úsilie. Je len potrebné vybrať správne zariadenie, aby sa nestalo "úzkym miestom" systému. Viac informácií o tomto nájdete vo videu v tomto článku.
