Rameno pre radiátory: pravidlá pre upevnenie ocele, ocele,

Ak ste sa aspoň raz stretli s inštalačným procesom jednotlivých prvkov vykurovacích systémov, potom pravdepodobne viete, aké ťažké to je. A tu je dôležité nielen zohľadniť všetky vlastnosti pripojenia chladiacich kvapalín a udržať určitý uhol potrubia, ale venovať osobitnú pozornosť etape upevnenia radiátora. Je o ňom, že s vami budeme hovoriť v našom článku.

Pravidlá upevnenia pre všetky typy batérií

Pravidlá inštalácie radiátorov pre akékoľvek konštrukcie sú bežné a ich kvalita závisí od kvality hlavnej úlohy zariadenia - prenos tepla. Zvyčajne sú umiestnené pozdĺž stien priestorov vykurovacie zariadenia a potrubia na prepravu chladiacej kvapaliny (horúca voda). Pokiaľ ide o súkromné ​​domy, odporúčame umiestniť všetky zdroje tepla v blízkosti vstupných dverí, okenných otvorov, balkónov.

Najefektívnejšie je inštalácia radiátorov priamo pod okennými otvormi, pretože tepelný tok z nich zabraňuje prieniku studeného vzduchu z zasklenia.

Ak chcete dosiahnuť maximálny prenos tepla z chladiča, mal by byť inštalovaný v určitej vzdialenosti:

• Z podlahy asi 100-150 mm;
• Zo steny 40-50 mm;
• Na parapet nie je menšia ako 90-120 mm.

Ďalšie pokyny na upevnenie radiátorov sa líšia v závislosti od:

• výstavbe;
• masívnosť;
• Rozmery (počet sekcií).

Existujú dva druhy spojovacích prvkov:

• Nástenné;
• Floor.

Montáž liatinových radiátorov

Najhmotnejšie zo všetkých vykurovacích zariadení z liatinových výrobkov vyžadujú osobitnú pozornosť pri pripojení na stenu. Na tomto základe musia byť upevňovacie prvky pre takéto batérie veľmi silné, aby dlhodobo držali objemnú konštrukciu.

Hotové výrobky takéhoto plánu majú na štítku slovo "zosilnené", pretože sú vyrobené z hrubostenného kovu. Môžu byť namazané v továrni, zvyčajne biele. Ak však chcete zakúpiť farebné vykurovacie telesá, môžete si objednať farbu príslušenstva a radiátorov v rovnakej farebnej schéme.

Venujte pozornosť! Pri výbere konzoly pre liatinový radiátor dbajte na jeho dĺžku. Mal by zodpovedať rozmerom zariadenia, berúc do úvahy odporúčanú vzdialenosť od steny.

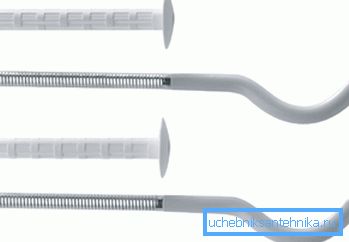

Okrem držiakov na liatinové batérie sa vyrábajú háčiky z ohýbaných kovových tyčí s veľkými priemermi. Také držiaky sa predávajú spolu s hmoždinkami na inštaláciu.

Inštalácia háku je jednoduchá:

• Začiatočné označenie sa vykoná pre upevňovacie body. odhadované množstvo;

Varovanie! Minimálny počet svietidiel pre radiátor v 6-8 sekciách - tri: dva v hornej časti a jedna v spodnej časti. Ak zvýšíte počet sekcií na desať, budete potrebovať tri horné spojovacie prvky, dve spodné. Pre každú nasledujúcu šesť sekcií pridajte jednu hornú a dolnú časť.

• Vŕtajte otvory pre hmoždinky pomocou vŕtačky alebo razidla;
• Vložte hmoždinky do konečných otvorov a zaskrutkujte háčik do nich.

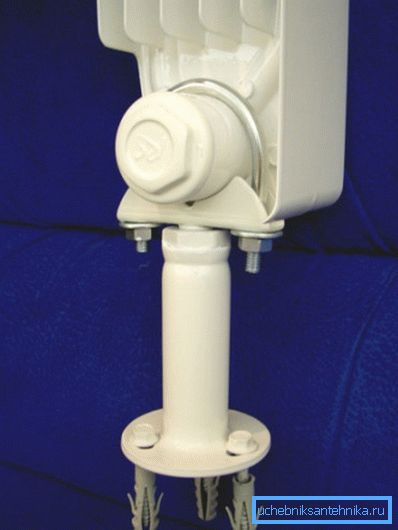

V prípade, že je batéria namontovaná s veľkým počtom častí, držiaky pre liatinové radiátory nemôžu plne zabezpečiť spoľahlivosť upevnenia. Ako dodatočné opatrenie sa používa podpora ťažkého zariadenia pomocou špeciálnych podperiek namontovaných na podlahe a čiastočne odľahčujúcich stien.

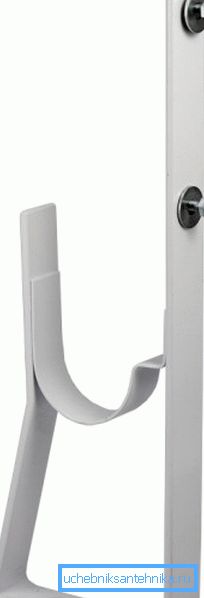

Takéto zastávky sa nachádzajú v rôznych prevedeniach:

1. Výškovo nastaviteľná;
2. neregulované;
3. Pomocou zámkových uzáverov a upevnených na skrutkovanom pripojení:
4. Z hrubého oceľového drôtu;

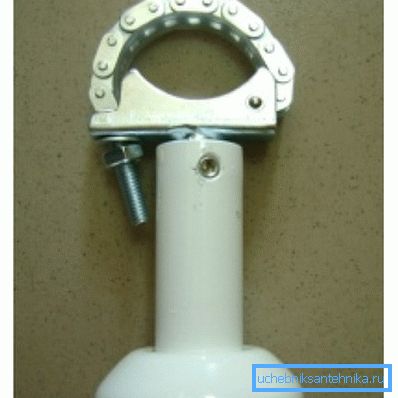

5. Z reťazca mobilných liniek.

Bimetalové a hliníkové batérie

Spojovacie prvky z hliníkových batérií a držiakov pre bimetalové radiátory sú veľmi podobné. Sú vyrobené z tenšieho kovu ako pod liatinovými spotrebičmi, pretože oba bimetalické a hliníkové radiátory sú ľahké.

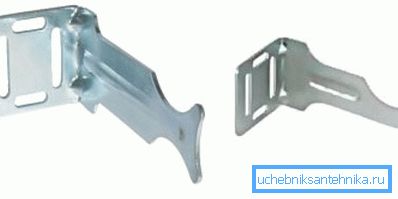

Držiak pre bimetalový radiátor môže byť:

• priama;

• Roh.

Rohový držiak je považovaný za univerzálny vzhľadom na skutočnosť, že má pod záhlavím ohrievača obojstranný zárez. Takáto konzola pre hliníkový chladič je inštalovaná na oboch stranách zariadenia.

Vzhľadom na ich ľahkosť sa hliníkové a bimetalické batérie zvyčajne neopierajú na podlahu.

Tip! Ďalší dôraz na podlahu je využívaný len vtedy, keď sú radiátory namontované na falošných stenových sadrokartónových doskách. Navyše v takýchto situáciách použite špeciálne držiaky na bimetalické radiátory s obojstrannou montážou.

Spojovacie prvky pre akýkoľvek typ radiátora sú ponorené do steny minimálne 120 mm.

To je jediný spôsob, ako zabezpečiť spoľahlivú inštaláciu batérie:

• Hold, to znamená nemožnosť kolapsu;
• Upevnenie, ktoré neumožňuje rozdeliť pohyblivosť.

V závislosti od počtu sekcií v konkrétnom zariadení a materiálu základne pre inštaláciu sa rozhoduje, koľko konzol na zavesenie bimetalického radiátora.

Oceľová batéria

V zásade je možné upevnenie všetkých typov sekčných vykurovacích zariadení pre spojovacie prostriedky vyššie opísaných odrôd.

Konzola pre oceľové panelové radiátory sa mierne líši:

• Počas výrobného procesu sú na zadnej strane panelovej batérie zvárané montážne konzoly, pre ktoré je zariadenie ďalej zavesené na držiakoch upevnených v stene;
• Pri označovaní miest na vŕtanie pod hmoždinkami takýchto konzol musí byť veľmi presná, aby držiaky dobre sedeli na konzolových hákoch.

Môžete zjednodušiť montáž radiátorov vlastnými rukami použitím špeciálnych kovových montážnych lišt s pohyblivými zámkami, ktoré zachytávajú oceľový akumulátorový panel zo spodu a zhora.

Samozrejme, cena rýchlo namontovaných pásov je oveľa vyššia ako štandardné spojovacie prvky, ale práca s nimi je rýchla a jednoduchá.

záver

Samozrejme, že použitie takýchto výrobkov ako podložky pre radiátory je voliteľné, môžete konať jednoducho - vyvŕtajte otvory v stene veľkého priemeru a vložte do nich výstuž. Ale vizuálne to nebude tak hladké ako v prípade špecializovaných spojovacích prvkov, ktoré prakticky nebudú viditeľné medzi chladiacimi časťami.

V prezentovanom videu v tomto článku nájdete dodatočné informácie k tejto téme.
