Radiátory z liatiny: výhody a nevýhody, spojenie,

Ako dobré sú moderné liatinové radiátory s alternatívnymi riešeniami? Kedy je opodstatnené ich používať pri inštalácii vykurovacieho systému? Koľko im slúži a koľko tepla dáva? V našom článku sa pokúsime odpovedať na tieto a mnohé ďalšie otázky.

Silné a slabé stránky

Na začiatok porovnávame radiátory s liatinovým vykurovaním s inými vykurovacími zariadeniami, ktoré s nimi súťažia na modernom trhu. Takže, ako súvisia ich základné technické vlastnosti?

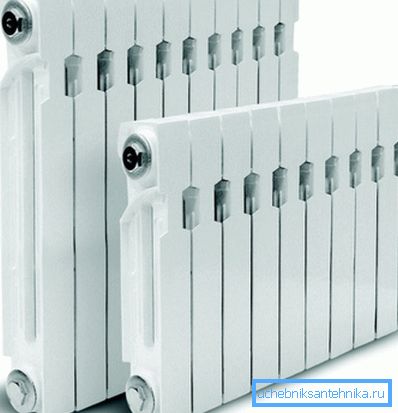

Upozorňujeme, že hodnoty sú pomerne ľubovoľné. Rozloženie charakteristík medzi skutočnými zariadeniami je spôsobené veľkosťou úseku, hrúbkou steny a plochou plutv.

Ako je ľahké vidieť, vlastnosti liatinových batérií nie sú pôsobivé: dosť priemerný prenos tepla je priľahlý k nízkej mechanickej pevnosti. Skúsme zdôrazniť výhody a nevýhody liatinových radiátorov.

goodies

• Odolnosť proti korózii (vrátane elektrochemických). Železo toleruje dlhší kontakt s vlhkým vzduchom alebo vodou nasýtenou kyslíkom. Navyše netvorí páry galvanizácie s žiadnym kovom používaným v vykurovacích okruhoch. Pre porovnanie: oceľové registre neudržiavajú vypúšťanie vykurovacích systémov na leto; Hliník sa aktívne zničí v spoločnom okruhu s medenými rúrkami alebo armatúrami.

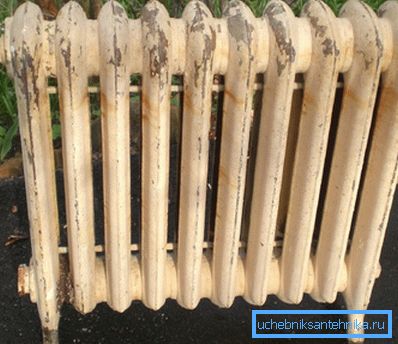

• trvanlivosť. Životnosť liatinových radiátorov vykurovania deklarovaných výrobcami je najmenej 25 rokov; v skutočnosti najstaršie liatinové vykurovacie zariadenia sú už v druhom storočí. Zásadný dôvod na ich nahradenie je zmena estetických požiadaviek alebo kalu stlačeného v úsekoch, ktoré sa pri bežnom umývaní ťažko odstraňujú.

• Nízka hydraulická odolnosť. Kolektory a kanály úsekov sú dostatočne široké, aby nedošlo k oneskoreniu vody, ktorá ich preteká s minimálnym tlakom. Kvôli tejto vlastnosti môžu vykurovacie systémy s liatinovými radiátormi pracovať nielen s nútenou, ale aj prirodzenou cirkuláciou - kvôli konvekcii vody ohrievanej kotlom.
• Veľká hmotnosť a pevný vnútorný objem úseku poskytujú značnú tepelnú zotrvačnosť systému.. Po zohriatí sa obrys pomaly ochladí. Táto vlastnosť je veľmi užitočná pri použití kotla na tuhé palivá: pokles teploty v miestnosti medzi zapálením bude minimálny.
• Napokon cena domáceho železa je výrazne nižšia., než oceľ alebo bimetal, a približne na rovnakej úrovni ako hliník.

Vysvetlenie: výroba liatinových radiátorov sa zakladá ako v samotnom Rusku, tak v susedných krajinách. Logistika a clá môžu posunúť rovnováhu reálnych cien jedným alebo druhým smerom.

cons

• Liatina je pomerne krehká. Obáva sa nielen vysokého vnútorného tlaku, ale aj mechanických efektov. To však znamená väčšinou prísne požiadavky na zaťaženie zariadenia.

• Značná hmotnosť a vnútorný objem sekcií majú opačnú stranu: batérie vyžadujú kvalitu spojovacích prvkov a môžu byť namontované výhradne na hlavnú stenu.

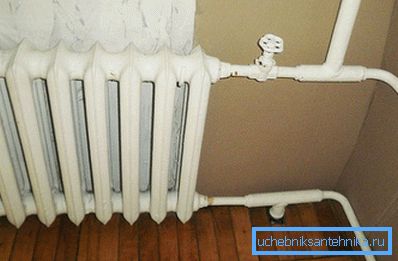

• Vzhľad moderných liatinových batérií je ďaleko od neohrabaného sovietskeho štýlu, ale stále výrazne nižší ako hliníkové alebo bimetalové ohrievače.

Odvážte klady a zápory

Litinové batérie sú ideálne pre samostatný okruh s kotlom na tuhé palivá. Vykurovanie letného domu s liatinovými radiátormi je skvelým nápadom, ale chcem upozorniť na ich použitie v systémoch ústredného kúrenia napriek dlhoročným skúsenostiam s používaním liatiny v tejto funkcii.

prípojka

vybavenie

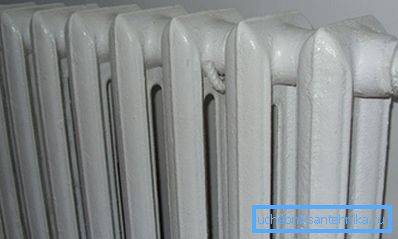

Ako pripojiť liatinovú batériu vlastnými rukami? Tradične sa na vložky používajú konektory na použitie ohrievačov; Pripojenie je zabezpečené zátkou chladiča a poistnou maticou. Tesnosť spojenia dáva sanitárny ľan na navíjanie (najlepšie s lakom alebo silikónovým tesniacim materiálom).

Návod na inštaláciu pre radiátor je nasledujúci:

1. Poistná matica a zátka sú postupne naskrutkované na dlhé závity objímok;
2. Radiátor je zavesený tak, aby boli vložky koaxiálne so svojimi kolektormi a vložte ich o 2 - 3 centimetre.
3. Zátky sa prevrátia a pohnú sa vložkou, zaskrutkovaním do závitov vonkajšej časti.
4. Potom sú utiahnuté poistnými maticami - samozrejme aj s navíjaním.

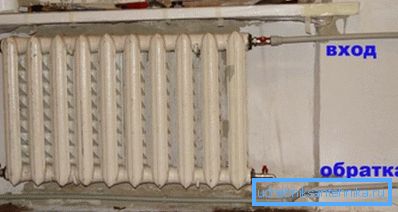

V poslednej dobe sa však na inštaláciu amerických žien stávajú čoraz častejšie používané - odnímateľné kovania s ostrými orechmi.

V tomto prípade inštalácia vyzerá inak:

1. Jeřáb s americkou montážou na koaxiálne kolektorovú batériu.
2. Spoločnosť American Mate je zaskrutkovaná do zásuvky chladiča cez priechod.
3. Spojovacia matica je zapustená a utiahnutá kľúčom so strednou silou.

Užitočné veci

Pri inštalácii je užitočné zapamätať si pár vecí.

Účinnosť liatinových radiátorov (nazveme to pomer ich skutočného tepelného výkonu k typovému štítku) bude maximálna s nasledujúcimi pripojovacími diagrammi:

• S počtom častí do 10 strán;

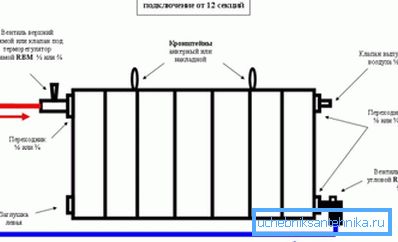

• S počtom úsekov nad 10 - uhlopriečkou.

Použitie batérií sa môže zabrániť jeho pripojením do vzoru zdola nahor. Nepretržitý pohyb chladiacej kvapaliny cez spodný kolektor neumožní usadzovaniu sedimentu. V ostatných prípadoch je vhodné zasunúť spodnú slepú zátku splachovacím kohútom.

Upozornenie: platí to v prípadoch, keď v systéme DH pracujú vykurovacie zariadenia z liatiny. V autonómnom okruhu sa všetky odpruženia rýchlo zhromažďujú v nádrži na bahno a nevytvárajú problémy v budúcnosti.

Mimochodom, o deklarovanom výkone: výrobcovia dávajú hodnoty teploty delty medzi chladiacou látkou a vzduchom vo vyhrievanej miestnosti pri 70 stupňoch (napríklad 90 / 20С). Zníženie delty dvakrát znamená, ako ľahko odhadnúť, dvojnásobný pokles prenosu tepla.

Priepustné úniky

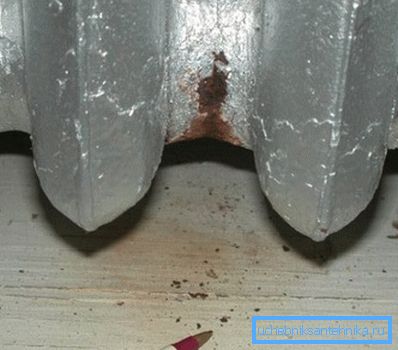

Hlavným problémom z liatinových batérií sú priesaky. Paronitické tesnenia medzi úsekmi po mnohých cykloch vykurovania a chladenia (a sprievodné rozťahovanie a kontrakcia sekcií) strácajú svoju elasticitu a pri ďalšom poklese teploty na jeden z kolektorov dochádza k pôsobeniu vlhkosti.

Problém je vyriešený tromi spôsobmi:

• Vynulovanie vykurovacieho systému v lete. Životnosť liatinových radiátorov pri kontakte s vlhkým vzduchom sa takmer nezníži.
• Utiahnutie problémovej bradavky. Za týmto účelom sa po odstránení okruhu otvorí zaslepená zátka chladiča a cez ňu sa do kolektora vloží kľúč chladiča - oceľová tyč sploštená na jednom konci. Vsuvka sa otáča proti smeru hodinových ručičiek (na strane slepého konektora je vždy závit).
• Pri veľkom počte netesností sa radiátor úplne premiestni s výmenou všetkých tesnení. Pri absencii komerčne dostupných produktov paronitovyh je možné odstrihnúť tesnenia z nežiaducej kamery do auta.

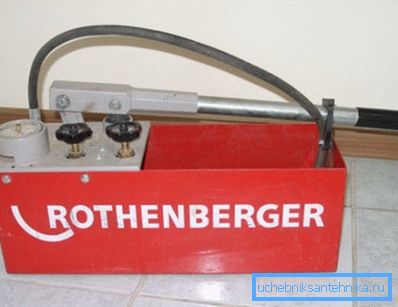

Po akomkoľvek odtlakovaní je liatinový akumulátor nevyhnutne kontrolovaný pod tlakom alebo tlakovo testovaný ručným čerpadlom.

Aký je tlak tlakových liatinových radiátorov v domácom prostredí? Spravidla je to trochu viac pracovného tlaku. Pri autonómnom systéme postačuje pre DH 3 kgf / cm2, je potrebné vykonať skúšky pri 6 kgf / cm2.

záver

Ako vidíte, napriek ich veku zostávajú vykurovacie liatinové radiátory v moderných vykurovacích systémoch. Video v tomto článku pomôže čitateľovi dozvedieť sa viac o svojich funkciách. Veľa šťastia!
