Radiátory vykurovacích potrubí: typy a charakteristiky,

Rozsah rôznych zariadení na vykurovanie priestorov na modernom trhu je pozoruhodný v jeho rozmanitosti, teraz môžete ľahko nájsť výrobky pre takmer každý vkus a rozpočet. Napriek tomu sú vykurovacie radiátory s vlastnými rukami vyrobené z rúr, dodnes. Tieto konštrukcie môžu byť zvárané alebo prefabrikované, pre túto výrobu sa používajú rôzne kovy a pokiaľ ide o formy, všetko závisí od predstavivosti majstra. Všetky tieto jemnosti ďalej budeme diskutovať.

Ktorý kov je lepší

Najskôr je potrebné poznamenať, že štruktúry tohto druhu môžu byť určené ako na prenos tepla, na vykonávanie funkcie radiátorov a na odoberanie tepla, keď je rúrkový register namontovaný priamo do spaľovacej komory kotla alebo pece.

V niektorých modeloch sa namiesto kvapalného chladiva používa vyhrievaný plyn, napríklad komín radiátora.

• Oceľové rúrky pre radiátory boli zaslúžene považované za vodcov tohto trhu. Samozrejme, že tepelný výkon ocele nie je tak vysoký ako v prípade hliníka alebo medi, je náchylný na koróziu a vyžaduje pravidelnú údržbu. Ale tieto nedostatky sú viac než kompenzované dostupnou cenou, rovnako ako širokou škálou typov a veľkostí. Navyše varenie obyčajného železného kovu je oveľa jednoduchšie ako farba.

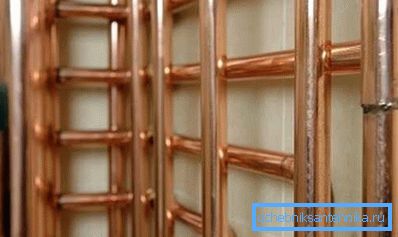

• Nerezová oceľ sa z takýchto konštrukcií zriedka používa.. Okrem skutočnosti, že jeho náklady, mierne povedané, je ďaleko od rozpočtu, argónové zváranie sa používa na spájkovanie nehrdzavejúcej ocele a nie každý profesionálny zvárač môže pracovať s ním.

Dôležité: v tomto prípade pozinkované železo jednoducho nemá zmysel používať. Tenký zinkový povlak počas procesu zvárania sa jednoducho spáli. V dôsledku toho je už slabý zvar navyše ovplyvnený koróziou.

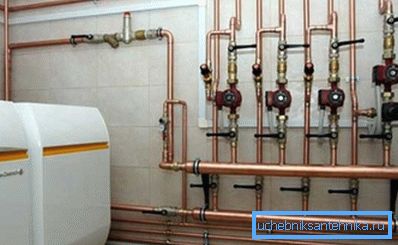

• Použitie medených rúrkových registrov je odôvodnené len v prípade vedenia medených káblov okolo domu. Tepelný výkon medi je štvornásobne vyšší ako v prípade železa, takže tu môžete hovoriť o kúrení s potrubím bez radiátorov, presnejšie s minimálnym počtom radiátorov. Po prvé, cena medi je báječne vysoká a po druhé, tento kov je veľmi náročný na prevádzkové podmienky.

1. Medené systémy vyžadujú jemne očistenú chladiacu kvapalinu, ktorá nemá pevnú abrazívnu impregnáciu.
2. V takýchto systémoch musia byť kovanie z medi alebo z kompatibilných kovov, ako je bronz, nikel, chróm alebo mosadz. Okrem toho je prísne zakázané kombinovať hliník a meď.
3. Medené potrubia nevyhnutne vyžadujú vysoko kvalitné uzemnenie, pretože existuje nebezpečenstvo elektrochemickej korózie.
4. Meď je mäkký materiál, takže systém potrebuje ďalšiu ochranu, samozrejme kryty a štíty tiež stávajú peniaze.

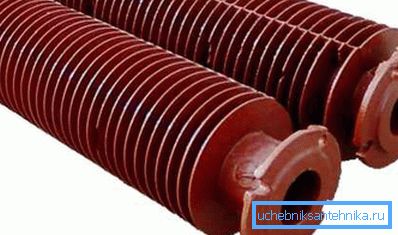

• Ohrievacie potrubia liatinového radiátora zobrazené na fotografii sú stále používané v priemyselných budovách a technických miestnostiach.. Ale hmotnosť tohto dizajnu je oveľa vyššia ako u domácich liatinových batérií. Vzhľadom na neestetický vzhľad a pomerne nízku účinnosť, nie sú populárne.

Tip: Litinové rúrkové registre sú dokonale prispôsobené na inštaláciu do spaľovacej komory. Optimálna tepelná kapacita, nízka cena a nenáročnosť vo vzťahu k chladiacej kvapaline z nich robia vodcov v tomto smere.

Typy a charakteristiky trubicových radiátorov

Zo všetkého vyššie uvedeného je zrejmé, že neexistuje prakticky žiadna alternatíva k oceľovým rúrkam. Hoci vzhľad konštrukcií zvarených vlastnými rukami je veľmi priemerný, ale pre garáže, skleníky alebo dachy sú celkom vhodné, a návod na samo-montáž nie je zložitý.

Typy improvizovaných trubicových radiátorov

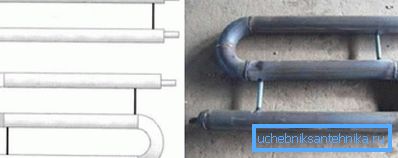

Samostatne vytvorené štruktúry tohto druhu sú často vykonávané serpentínom alebo registrované. Konfigurácia prvej položenej v názve. Kovová rúrka je zakrivená v tvare hada, po ktorej sú na ňom privarené spojovacie potrubia a v niektorých prípadoch aj upevňovacie pásy.

Celoplošný radiátor prirodzene má značné výhody pred zváranými konštrukciami. Ale ohýbať oceľové potrubie, potrebujete špeciálny ohýbač rúr alebo aspoň plynový horák. Priemer priemeru rúrky spravidla nepresahuje 50 mm. Pre výkonnejšie systémy je preto zvykom používať registračné konštrukcie.

Na priemer trubice pre radiátor v registri nie sú žiadne obmedzenia. Najčastejšie sa používajú hladké guľaté rúrky s priemerom od 32 do 150 mm.

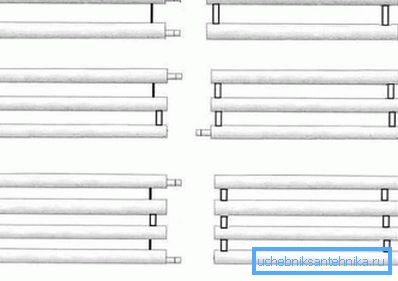

Oddiely je možné pripojiť dvomi spôsobmi - v reťazci alebo vo forme stĺpca. Pripojovací závit sa v skutočnosti líši od cievky len prítomnosťou spojovacích rúrok. Inak je to všetko rovnaký had.

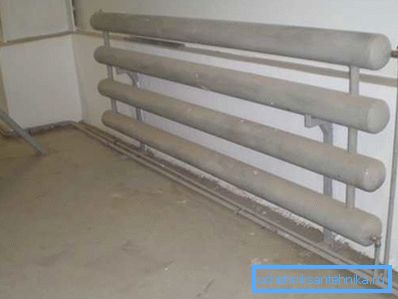

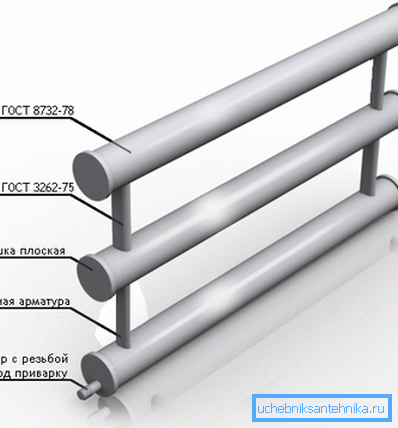

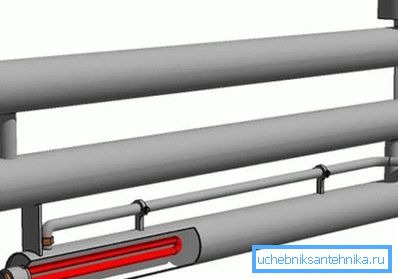

Stĺpové trubice sú pripojené paralelne. To znamená, že horizontálne namontované časti väčšieho priemeru sú vzájomne prepojené vertikálnymi hrudkami na oboch stranách. To sa podobá štandardnému továrnemu radiátoru, len hore nohami.

Takto vytvorené registre môžu byť pripojené k jedno- alebo dvojrubkovým systémom. Technické charakteristiky typu systému sa neodrážajú. Takéto registre, vzhľadom na ich veľký priemer a minimálny hydraulický odpor, pracujú najlepšie v systémoch vykurovania s prírodným chladiacim prúdom.

Ale nezabudnite, že prírodné systémy sú namontované so sklonom v smere toku vody, približne 5 mm na 1 meter dlhý.

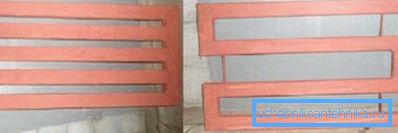

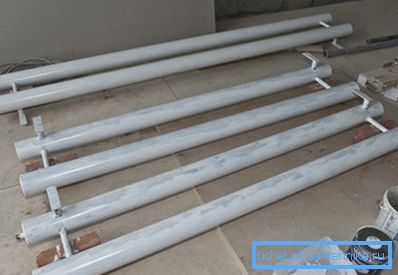

Dôležité: pri prítomnosti zváračky, brúsky a ďalších pomocných nástrojov je tiež ľahké namontovať vykurovacie radiátory z tvarovanej rúry s vlastnými rukami, ako aj z okrúhleho. Samozrejme, že hydraulický odpor bude o niečo vyšší, ale pri potrubiach s prierezom väčším ako 50 mm táto chyba nie je významná.

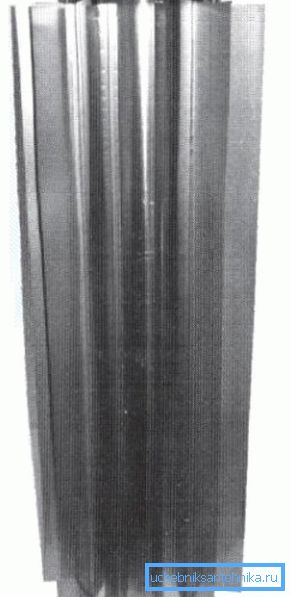

Ako v sebaobrábanom, tak vo výrobnom závode sú široko používané výrobky s plutvami alebo "perím". V tomto prípade je otázka, že kovové pásy alebo dosky sú privarené na hladkú rúrku. Kvôli zvýšeniu v oblasti kovu výrazne rastie termolýza. Najmä rúrkový radiátor krbov, uvedený na fotografii, pracuje presne podľa tohto princípu.

Vypočítajte domáce trubkové radiátory

V porovnaní s vnútorným objemom chladiacej kvapaliny je oblasť dotyku chladiča so vzduchom malá, takže by ste nemali očakávať vysokú účinnosť z takýchto konštrukcií.

Problém možno čiastočne vyriešiť vložením obehového čerpadla do systému. Ale tu je potrebné byť opatrní, zvýšenie výkonu čerpadla bude nevyhnutne znamenať vzhľad vonkajšieho šumu.

Ako už bolo uvedené, priemery potrubí sú v rozmedzí od 32 do 150 mm, čo spôsobuje veľký objem chladiacej kvapaliny. Na jednej strane kotol bude fungovať v mäkšom, šetriacom režime. Súčasne však bude potrebná energia na pretaktovanie viacnásobne a je veľmi ťažké regulovať teplotu veľkým objemom.

Napriek jednoduchosti montáže samočinných rúrkových radiátorov existujú stále obmedzenia. Najmä pre efektívnu prevádzku systému by rúry nemali byť príliš blízko. Podľa pravidiel by vzdialenosť medzi úsekmi nemala byť menšia než jeden a pol polomeru hlavného potrubia.

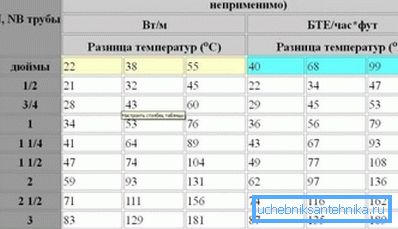

Takéto konštrukcie sú v podstate veľmi dlhé potrubie, ohnuté určitým spôsobom, aby sa systém stal kompaktnejším. Na výpočet počtu improvizovaných oceľových radiátorov sa používajú rovnaké parametre ako pri konvenčných oceľových rúrach. Tabuľka zobrazuje priemerné údaje zamerané na strednú uličku našej krajiny.

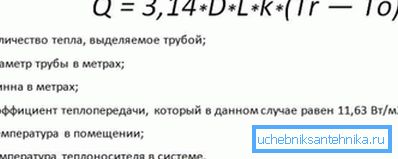

Ale keby neboli správne stolíky, môžete ísť opačným smerom. Pre približné výpočty špecialisti spravidla používajú jednoduchý vzorec. Jediná vec, ktorú budete musieť brať z tabuliek, je koeficient prestupu tepla materiálu. Všetky ostatné údaje je možné získať na webových stránkach.

Výhody a nevýhody vlastných oceľových konštrukcií

• Možno najdôležitejšou výhodou sú nízke náklady na takúto batériu. Ale to je pravda len vtedy, keď zváranie nie je pre vás problém a všetko sa skutočne vykoná nezávisle. Ak zaplatíte za prácu zváračky, cena takého radiátora sa môže rovnať nákladom na lacný výrobok z hliníka z Číny.
• Takéto batérie väčšinou emitujú sálavú tepelnú energiu, takže kyslík nie je spálený.

• Je to oveľa jednoduchšie starať sa o volumetrické hladké povrchy ako pre moderné vlnité batérie.
• Oceľ ľahko odolá akémukoľvek pracovnému tlaku a nebojí sa vodnému kladivu.
• Oceľové domáce batérie pracujú rovnako dobre v systéme s nútenou a prirodzenou cirkuláciou chladiacej kvapaliny.

Čiastočne vymedzujeme nevýhody týchto štruktúr. Konkrétne je oceľ náchylná na koróziu, takéto batérie je potrebné natrieť tepelne odolnými farbami, dizajn je veľmi priemerný a nakoniec prestup tepla je veľmi žiaduci.

Videá v tomto článku poskytujú materiál na túto tému.

záver

Rozhodovanie o tom, čo je najlepšie pre vykurovanie rúr alebo radiátorov, by malo byť závislé od konkrétnych podmienok a typu miestnosti. Koniec koncov, drahé liatinové odliatky budú vyzerať aj smiešne v skleníku v krajine, ako ocelová domáca hada v luxusnej kúpeľni.
