Radiátory podlahového kúrenia: ako vykurovať miestnosť so

Nezáleží na tom, aké univerzálne nástěnné batérie sú absolútne nevhodné pre inštaláciu v priestranných miestnostiach, ktorých väčšina je vyrobená zo skla. V tomto prípade sa používajú iné vykurovacie radiátory: zapustené do podlahy alebo namontované na nohách.

Prax ukazuje, že prvá možnosť je najprijateľnejšia, pretože umožňuje úplne maskovať ťažkopádne a neintenzívne vykurovacie zariadenia. Ide o vlastnosti používania a inštalácie týchto zariadení, ktoré sú uvedené nižšie.

Nezvyčajné vykurovacie zariadenia

Vlastnosti dizajnu

Podlahové vykurovacie radiátory sa zriedka používajú, ale niekedy sú jednoducho nepostrádateľné. Hlavným predmetom ich použitia je vykurovanie miestností s veľkou zasklenou plochou. Môže ísť len o miestnosť s veľkými oknami alebo krytou terasou s prístupom do záhrady.

V tomto prípade existuje niekoľko spôsobov ohrevu:

1. Klasické batérie namontované na bočnej alebo zadnej stene. Táto možnosť je neefektívna, pretože každý vie, že vykurovacie zariadenie by malo byť inštalované na najchladnejšom mieste v miestnosti, to znamená oknami. Navyše týmto spôsobom môže byť narušený interiér koncipovaný architektom alebo dizajnérom.
2. Podlahový vykurovací systém. Dobré riešenie, ktoré sa nedá implementovať, ak sa drevo používa ako materiál pre podlahu: parkety, masívne alebo palubné dosky atď. Faktom je, že má nízky koeficient tepelnej vodivosti. To výrazne zníži účinnosť takéhoto vykurovacieho systému.

Okrem toho cena takéhoto riešenia bude oveľa viac ako náklady na inštaláciu vykurovacích kanálov.

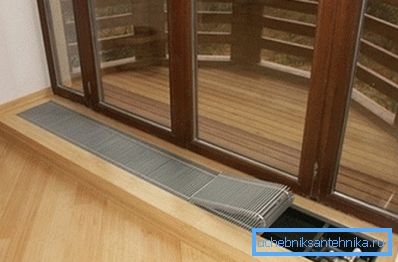

1. Radiátory na podlahách. Predstavuje jednu z odrôd klasických batérií, ktoré sa používajú v vykurovacích sieťach pomocou kvapaliny na prenos tepla. Odlišujú sa len vo forme a mieste inštalácie: sú namontované v špeciálne navrhnutých drážkach (kanáloch) uložených v podlahe.

Tieto batérie sú navyše uzavreté tyčami, ktoré nezasahujú do prúdu vzduchu a dokonale maskujú inštalované zariadenie.

Výhody tohto riešenia sú nasledovné:

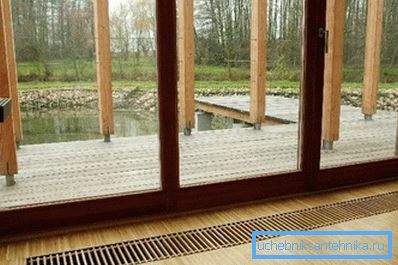

• zdroj tepla je umiestnený presne tam, kde je najviac potrebný;
• batéria umiestnená pod podlahou nezabraňuje prístupu k dverám alebo oknu a neznižuje dizajn miestnosti.

Moderné supermarkety ponúkajú dva typy vykurovacích telies umiestnených pod podlahou:

1. Hull. V tomto prípade je vykurovací článok inštalovaný v špeciálnom prípade, ktorý je namontovaný v podlahe a funguje ako kanál.
2. Bez tela. Takéto radiátory sú umiestnené do výklenkov, ktoré musia byť navrhnuté predtým.

Teleso radiátory

Krabice, v ktorých sú vykurovacie prvky inštalované, sú vyrobené z tenkého pozinkovaného kovu. Steny tela na zvýšenie vlastností zachovania tepla sú pokryté izolačnými materiálmi a farbené vo vhodnej farbe.

Samotný ohrievač je vyrobený zo špeciálne ohýbaného potrubia, na ktorom sú zvárané dosky tepelného výmenníka, čím sa zväčšuje plocha dotyku so vzduchom. Materiál pre tieto prvky je hliník, ktorý prenáša teplo horúcej vody do okolitej studne.

Na vrchu puzdra sú zavreté dekoratívne mriežky z dreva alebo kovu. To vám umožňuje vybrať si možnosť, ktorá je kombinovaná s parketovou aj keramickou dlažbou.

Teleso radiátory sa dodávajú v nasledujúcich rozmeroch:

• šírka - od 5 do 25 cm;
• dĺžka - od 50 cm do niekoľkých metrov;
• hĺbka - od 10 do 70 cm.

Účinnosť batérie umiestnenej pod podlahou závisí nielen od oblasti výmenníka tepla a teploty chladiacej kvapaliny, ale aj od rýchlosti prúdenia vzduchu. Najvýkonnejšie modely môžu byť dodatočne vybavené elektrickými ventilátormi. Nevýhodou tohto riešenia je potreba pripojenia zariadenia k elektrickej sieti a zvýšenie úrovne hluku, ktorý z neho vzniká.

nezabalené

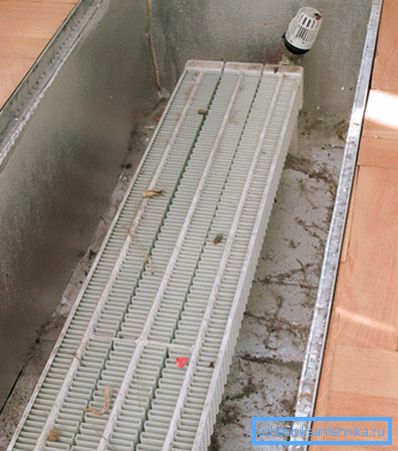

Tieto radiátory sú inštalované pod podlahou v špeciálne navrhnutých drážkach. Nika sú vyrobené vo forme obdĺžnika, izolované a pokryté akýmkoľvek nehorľavým dekoratívnym materiálom. Hĺbka, šírka a dĺžka sú navrhnuté na základe veľkosti vykurovacích telies, ktoré budú v nich inštalované.

POZOR! Nezabudnite, že medzi dnom výklenku a výmenníkom konvektora musí byť medzera minimálne 10 cm, ktorá vám umožňuje organizovať prirodzenú konvekciu vzduchu, bez ktorej je nemožné jednotné vykurovanie miestnosti.

Zhora je drážka v podlahe pokrytá grilom. Musí byť dostatočne silný na to, aby vydržal hmotnosť ľudí, ktorí prechádzajú cez ňu a je ľahko vyberateľný a poskytuje prístup na čistenie a údržbu nainštalovaného radiátora. Okraje výrezu, kde je inštalovaná ochranná mriežka, môžu byť ozdobené kovovými alebo hliníkovými rohmi.

Výpočet výkonu

Určenie veľkosti a podľa toho výkonu vykurovacieho zariadenia je vytvorené podľa rovnakej schémy ako klasická batéria. Požadované údaje je možné prevziať z technických výpočtov, ktoré sú v projektovej dokumentácii budovy.

Aby sa však maximalizovala účinnosť radiátorov umiestnených pod podlahou, mali by sa brať do úvahy tieto odtiene:

• je potrebné inštalovať ohrievače výklenku, ktorých výkon je o 20% vyšší, ako je potrebné pre projekt;
• ak je dĺžka batérie väčšia ako 3 metre, odporúča sa to diagonálne pripojiť k potrubiam (horúca voda vstupuje a vystupuje potrubím umiestneným na protiľahlých koncoch zariadenia).

Montážne zariadenia

Vývoj architektonického projektu

Ihneď treba poznamenať, že vstavané vykurovacie radiátory sú z hľadiska inštalácie pomerne zložité. Preto je možné vykonať prácu s vlastnými rukami len vtedy, ak máte 100% istotu vo svojich schopnostiach a zručnostiach.

Možnosť použitia takýchto vykurovacích zariadení by mala byť položená v etape architektonického návrhu budovy.

Odporúčame brať do úvahy nasledovné nuansy:

1. Uistite sa, že vytvorený výkres vyhovuje požiadavkám sanitárnych a iných služieb. Je dôležité dodržiavať požadovanú hrúbku podlahy na prvom poschodí alebo pevnosť železobetónových podlahových dosiek na druhom poschodí. Samozrejme, okrem samotných radiátorov, potrubia budú inštalované na rovnakom mieste, dodávajú a odstraňujú chladivo.
2. Je dôležité pripraviť kanál požadovanej veľkosti. Ak je hlbšia a dlhšia, tým silnejšiu batériu môžete nainštalovať. Avšak výklenok v podlahe tejto veľkosti ovplyvňuje pevnostné charakteristiky konštrukcie, preto inžinier vykonávajúci výpočty musí zvážiť možnosť inštalácie radiátora pod podlahu.

Usporiadanie vykurovacieho systému

Okrem stavebných prvkov budovy je samotný klimatický systém predmetom návrhu. Najmä musíte správne umiestniť potrubia, ktoré dodávajú chladiacu kvapalinu, ako aj určiť miesto inštalácie vzduchových ventilov, ktoré odstraňujú nasávaný vzduch z rúr a radiátorov.

Venujte pozornosť! Radiátor podlahového kúrenia nefunguje ako batéria namontovaná na stenu. Je to spôsobené najmä iným odporom voči prúdeniu tekutiny. Pri projektovaní je preto potrebné vykonať veľmi starostlivý výpočet hydrauliky a zvoliť prevádzkové režimy termických ventilov.

V opačnom prípade tepelná energia generovaná radiátormi nebude stačiť na to, aby sa vzduch v miestnosti zohrial na požadovanú teplotu.

Odporúča sa zabezpečiť automatické ovládanie radiátorov pomocou elektronických ventilov a snímačov. Umožní to presnejšie nastavenie prevádzkových režimov v závislosti od vonkajších podmienok, ktoré nielenže prinesú pohodlie, ale umožnia hospodárnejšie využívanie energetických zdrojov (plyn, nafta, elektrická energia atď.).

Montáž výklenku

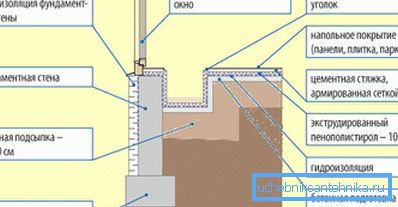

Najdôležitejšou etapou je vytvorenie výklenku pre radiátor. Návod na jeho návrh je jednoduchý. Tu je dôležité dodržiavať iba jednu veľmi dôležitú podmienku - zabezpečiť nepretržitú hydroizolačnú vrstvu (najmä ak je na prvom poschodí inštalovaná výklenka, kde je podlaha ponorom usporiadaná "na zemi").

Proces práce pre uľahčenie prezentácie bude rozdelený do niekoľkých po sebe nasledujúcich fáz:

1. Vytvára sa miesto s požadovanou dĺžkou a šírkou. Ak ešte nie je zaplavená podlaha, je to jednoduché. Ale aj v hotovej podlahe môžete vytvoriť potrebné drážky. Nebude to trvať dlhšie.

1. Ochrana proti vode sa usadzuje s použitím povlakov alebo valcovaných materiálov. Uistite sa, že pri vykurovaní nevytvárajú látky škodlivé pre ľudské telo.
2. Ďalšou etapou je otepľovanie. Môžete navrhnúť polystyrén z novej polystyrénu alebo iný materiál s nízkym koeficientom tepelnej vodivosti.
3. Potom musíte urobiť výklenok dekoračný materiál. Môžete ju jednoducho omietnuť alebo obložiť pomocou keramických dlaždíc, ktoré boli použité na položenie na podlahu terasy alebo verandy. V prvom prípade je potrebné spevniť povrch sieťou, aby sa zabránilo praskaniu alebo rozpadu v dôsledku teplotných a zmršťovacích pohybov základne.

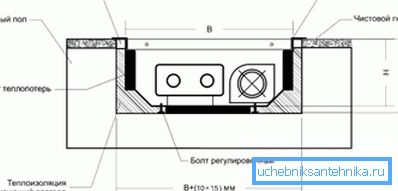

Venujte pozornosť! Ak je takýto systém namontovaný na druhom poschodí, architekt alebo inžinier, ktorý projektuje dom, by mal zabezpečiť zníženie prekrytia, ako aj usporiadať nosné nosníky alebo železobetónové dosky tak, aby výklenok prechádzal pozdĺž nich, nie cez.

Horný okraj výklenku pre konvektor môže byť ozdobený rohmi a zabezpečiť konzoly, ktoré držia dekoratívnu a ochrannú mrežu.

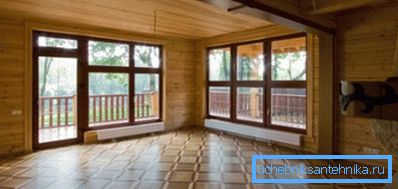

Kombinované riešenia

V prípade, že je potrebné vykurovať veľmi veľké miestnosti s veľkými oknami, môžu byť ohrievače kanálov kombinované s inými klimatickými zariadeniami:

• klasické radiátory;
• podlahového vykurovania.

V tomto prípade je potrebné inštalovať a správne nakonfigurovať automatický systém riadenia klimatizácie, ktorý bude nezávisle koordinovať prácu všetkých namontovaných zariadení a dosiahnuť čo najefektívnejší a najhospodárnejší výsledok.

záver

Radiátory s podlahovým vykurovaním sú vynikajúcim riešením pre vykurovanie priestorov v prípade nemožnosti inštalácie tradičných systémov alebo nevýhody projektovania vykurovaných podláh. Existujú však iné inovatívne metódy vykurovania (pozri tiež článok Čo majú vlastnosti a výhody vykurovacieho radiátora Rifar).

Viac o nich sa môžete dozvedieť z nižšie uvedeného videa.
