Radiátorová konzola: kritériá výberu pre montáž hardvéru pre
V tomto článku budeme hovoriť o tom, ako zavesiť vykurovacie teleso na konzoly. Táto téma je veľmi zaujímavá, pretože prepracovanie domu alebo bytu je často spojené s výmenou vykurovacích zariadení.
Ale predtým, než začnete skúmať inštalačné pokyny pre vykurovacie zariadenie, zistíme, aké sú zátvorky použité počas inštalácie.
Kritériá pre výber hardvéru spojovacích materiálov
Existujú rôzne konzoly pre radiátory v predaji a samozrejme nie všetky z nich sú vhodné pre batériu, ktorú chcete nainštalovať. Špeciálne spojovacie prostriedky sa líšia veľkosťou, konfiguráciou, spôsobom inštalácie a samozrejme nákladmi.
Výber montážneho hardvéru sa vykonáva podľa nasledujúcich kritérií:
- výrobné materiály používané pri výrobe batérií;
- konštrukčné prvky: panelové alebo sekcionálne;
- typ inštalácie: stenová alebo podlahová;
- počet sekcií;
- šírka medzery medzi úsekmi;
- hustota steny, na ktorej sa vykonáva inštalačná práca, a zaťaženie, ktoré môže tento povrch vydržať.
- cena výrobku.
Zariadenie na montáž na stenu
Najpopulárnejší je spôsob upevnenia na stenu, ktorý sa bežne používa a považuje sa za tradičné.
Inštalačná príručka je jednoduchá: upevňovací prvok sa inštaluje takýmto spôsobom na povrch steny, po ktorom je na ňom zavesené vykurovacie zariadenie.
Dôležité: Čím ťažšie je zariadenie, ktoré plánujeme nainštalovať, tým silnejší a spoľahlivejší je hardvér, ktorý bude mať zaťaženie.

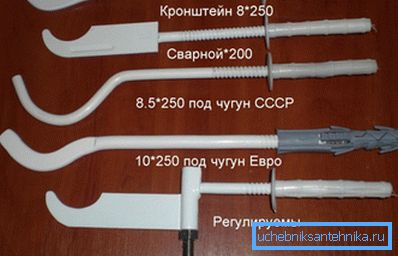

- Najspoľahlivejšie a najviac masívne hardware sa používa na inštaláciu liatinových batérií.
- Podlhovastá konzola pre radiátor (dĺžka do 30 cm);
- Držiaky liatinového odliatku;
- Držiaky namontované na oceľovom páse;

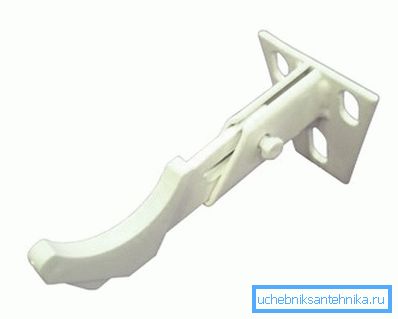

- Nastaviteľné držiaky ocele, pomocou ktorých môžete vytiahnuť alebo posunúť zadnú stenu batérie mimo stenu alebo narovnať horizontálnu polohu ohrievača.
- Na montáž hliníkových a bimetalových radiátorov sa používajú rovnaké držiaky. Je to spôsobené tým, že obe kategórie ohrievačov sú charakteristické nízkou hmotnosťou, rovnakou vzdialenosťou medzi sekciami a podobnou konfiguráciou.
Medzi takým typom montáže berieme na vedomie nasledovné:
- oceľový rohový držiak pre radiátor alebo jeho vystužená úprava;

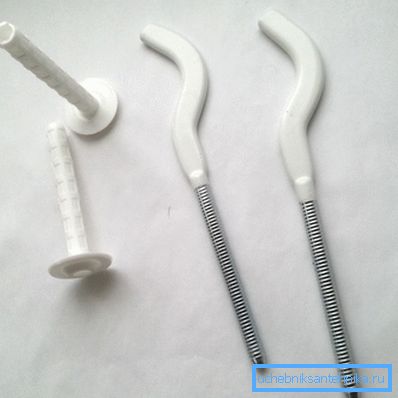

- konzolová konzola z ocele s hmoždinkami s dĺžkou 120-170 mm;
- štandardné nástenné držiaky s plastovou podšívkou.
Dôležité: Niektorí výrobcovia ohrievačov používajú zátky s vlastným dizajnom, a preto univerzálne výrobky nemusia byť vhodné vo veľkosti a konfigurácii.
Povrchové kalenie a inštalačné práce
Pri rozhodovaní, koľko zátvoriek potrebujete pre radiátor a čo by mali byť, dávajte pozor na typ stien.
Najlepším materiálom na stenu pri montážnych prácach je betónová doska, pretože v ňom sú hmoždinky držané neurčito. Najhorším materiálom steny, pokiaľ ide o inštaláciu ťažkých batérií, je kladenie blokov adobe.
Neuspokojivé pevnostné charakteristiky sa vyznačujú starými murovanými stenami s hrubou vrstvou sadry. Typickým príkladom je takzvaný Chruščov.
V takýchto domoch, bez predchádzajúcej prípravy montážnej plochy, môžu upevňovacie prvky dočasne opustiť stenu pod hmotnosťou ohrievača naplneného vodou. Pokiaľ bude povrch, na ktorom bude zariadenie vykonávané, hromadí sa zo starnutia alebo je opuchnutý z vlhkosti, budú potrebné ďalšie posilňovacie opatrenia.
Návod na prípravné práce je nasledovný:
- Znehodnotili sme omietku do muriva pod otvorom okna.
- Vyplníme sadrovú mriežku. Ak je vrstva pôvodnej omietky hrubšia ako 3 cm, namiesto moderných polymérnych mriežok pripevnite oceľovú mriežku s vhodnou veľkosťou oceľovej siete.
- Pripravíme omietkový roztok z jednej časti cementu a troch častí piesku. Zmes dôkladne premiešajte s vodou a dosiahnite jednotnú konzistenciu.
- Hádzať maltu na mriežku a vyrovnať tak, aby povrch cementovej omietky 2-3 mm nedosiahol úroveň pôvodnej omietky.
- Po úplnom vyschnutí vrstvy nanášame tmel na vyrovnávacie omietky na rovnakú úroveň ako zvyšok steny.
Ak bola výstuž vykonaná správne, držiaky sa dlho držia pevne.
Po vytvrdnutí povrchu môžete pokračovať v inštalačných prácach.
Pokyn je nasledujúci:

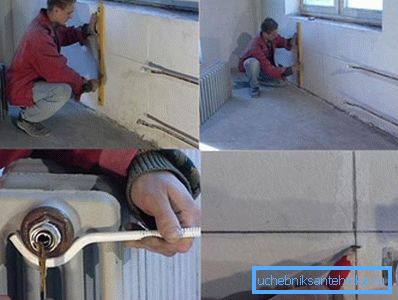

- Vykonávame merania. Meríme 10 cm od spodného okraja okenného parapetu - toto označí polohu hornej línie radiátora.
Vzdialenosť, ktorá sa rovná vzdialenosti od hornej časti batérie k stredu horného technologického otvoru, z tejto značky upadá. Na tomto štítku nakreslíme vodorovnú čiaru.
Dĺžku batérie zmerajte. Meriame šírku okenného parapetu a označíme stred.

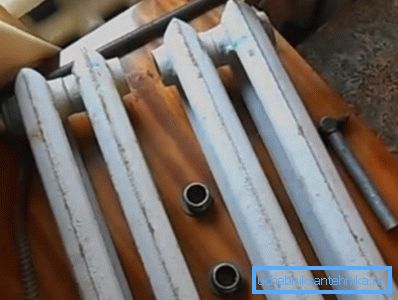

Odchýlku od stredu batérie považujeme za medzeru medzi sekciami, kde bude držiak nainštalovaný. Zmeriame túto vzdialenosť na predtým vynesenom riadku. Toto označuje umiestnenie zátvoriek.

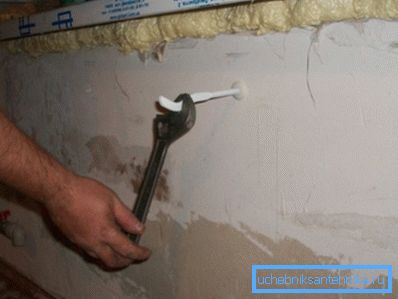

- Inštalácia hardvéru. Vyvŕtajte otvory pre plastové tesnenia. Do otvorov vedieme tesnenia a držiaky do nich.
Po zaskrutkovaní držiakov môžete začať namontovať ohrievač.
Dôvody pre montáž na podlahu
Ako už bolo spomenuté, nástenná konzola pre panelový radiátor alebo pre jeho sekciu je tradičným riešením, ktoré sa používalo všade po dlhú dobu. Ale okrem inštalácie typu steny existuje aj spôsob montáže ohrievačov na podlahu.

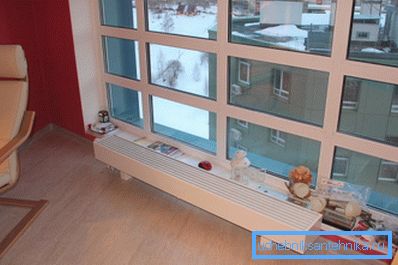

Potreba inštalácie podlahy môže byť spôsobená konfiguráciou samotnej batérie alebo vlastnosťami zasklenia stavebného objektu. Napríklad, ak okná v dome alebo v modernom bytí sú plné steny, nainštaluje sa batéria s krátkou vzdialenosťou.
Takéto ohrievače sú umiestnené na podlahe s malou medzerou potrebnou na konvekciu. V dôsledku toho sa vzduch v miestnosti dobre zohreje, zatiaľ čo zasklenie nebude blokované masívnym radiátorom.
Ďalším dôvodom pre montáž na podlahu je nedostatočná pevnosť steny. Napríklad, ak je stena stará a nie je možné ju spevniť, alebo stena je vyrobená zo sadrokartónu alebo obložená, batéria sa musí položiť na podlahu.

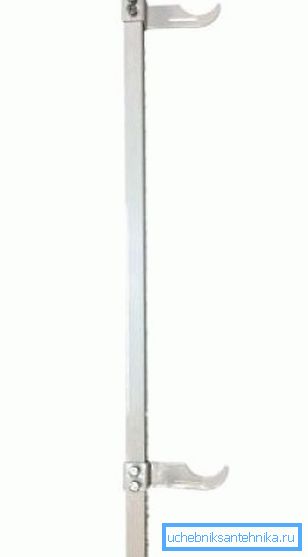

Zariadenie na montáž na podlahu
Existuje niekoľko modifikácií konzol, ktoré možno použiť počas inštalácie podlahy radiátora.
Podľa spôsobu pripojenia sa tieto zariadenia delia na tieto typy:

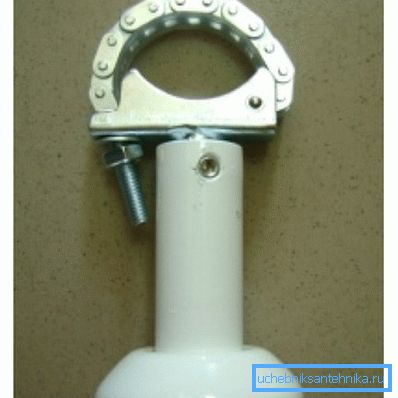

- "Chain" pričom hlavný blokovací prvok pozostáva z oceľových reťazových článkov, ktoré sú navzájom spojené.
Tento typ uzáveru na podlahu fixuje ohrievač flexibilným gripom. To znamená, že upevňovací prvok je posunutý na prepojku medzi časťami a upevnený v tejto polohe skrutkami.

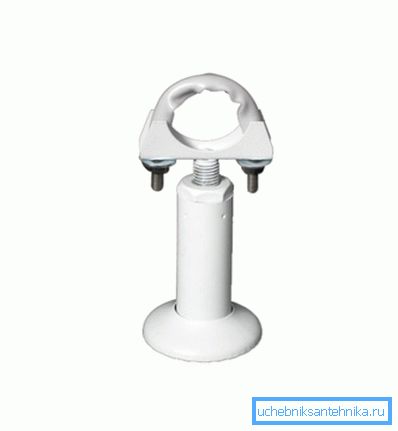

- Uholník v tvare písmena U je pripevnený rovnako ako "reťaz" s tým rozdielom, že namiesto pružného uzamykacieho prvku sa na prepojku, ktorý je tiež skrutkovaný, umiestni tvrdý krúžok.

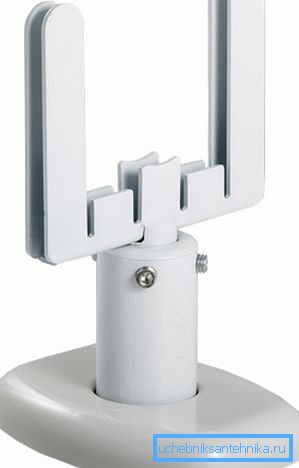

- "Od stola" Ide o vertikálnu montáž, ktorá je vytvorená vo forme prachu, na ktorom je chladič namontovaný.
Upevnenie ohrievača v "vidlici" sa vykonáva vďaka svojej vlastnej hmotnosti.
Pokyny pre inštaláciu podlahového držiaka:
- Označte miesto pre spojovacie prostriedky podľa veľkosti a počtu sekcií. Čím je ohrievač väčší, tým väčší je počet upevňovacích prvkov potrebných na inštaláciu.
- Po dokončení značenia sú otvory pre hmoždinky vŕtané do betónovej základne. Ak je podlaha drevená, držiaky sú namontované na dlhé skrutky, ktoré sú naskrutkované priamo do dosiek.
- Držiaky sú upevnené na podlahe pomocou skrutiek.
Tip: Ak je radiátor ťažký, držiaky podláh sa dajú duplikovať inštaláciou nástenných držiakov.
záver
Teraz, keď viete, aký je držiak pre radiátor s hmoždinkom a ako sa používa na jeho zamýšľaný účel, bude oveľa jednoduchšie zvládnuť inštaláciu vykurovacieho systému v dome alebo byte. Viac užitočných informácií nájdete v tomto článku.
