Radiátor spodnej vložky: vlastnosti inštalácie a následná

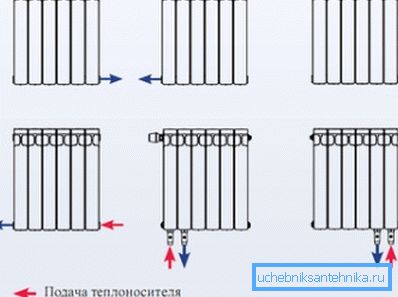

Dodávka do radiátora je troch typov:

• bočný jednostranný;
• kríž;
• umiestnené nižšie.

Každý z uvedených typov má charakteristické výhody a niektoré nevýhody, ktoré je potrebné zohľadniť pri výbere vykurovacieho zariadenia, ako aj pri navrhovaní vykurovacieho systému.

• Napríklad najčastejším je dnes bočné jednosmerné pripojenie. To je z veľkej časti dôsledkom umiestnenia rúr v bytoch s typickým usporiadaním.
• Krížová metóda sa spravidla používa na pripojenie zariadení s veľkou vzdialenosťou v strede alebo zvýšením počtu sekcií.
• Metóda podláh je dôležitá v prípade pripojenia vykurovacích zariadení k rúrkam vedených zospodu.

Takže každá z vyššie uvedených metód je relevantná vo vzťahu k konkrétnej situácii. Pozrime sa podrobnejšie na to, ako sa vykonáva pripojenie radiátorov so spodným pripojením.

Základné informácie

Moderné podlahové radiátory so spodným pripojením sú dôležité, ak sú vykurovacie rúry položené pod podlahou. Musím povedať, že dnes, pri usporiadaní nových bytov a domov, sa vo väčšine prípadov praktizuje skryté potrubie, čo znamená, že pre tento typ pripojenia sú potrebné vykurovacie zariadenia.

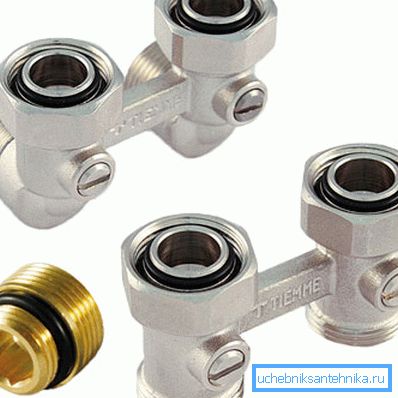

Dôležité: Pri výbere tohto spôsobu inštalácie vykurovacích zariadení je potrebné použiť špeciálny spojovací uzol pre radiátory so spodným pripojením. Takýto prístup k inštalačnej práci zabráni hrozbe záplavy v prípade nehody a straty vzduchotesných spojov.

Ako už bolo spomenuté, každá metóda pripojenia má nielen výhody, ale aj niektoré nevýhody. V tomto prípade je nevýhodou zníženie energetickej účinnosti batérie o približne 10% v porovnaní s analógmi pripojenými v inom obvode.

Stratu účinnosti však možno kompenzovať výberom správneho ohrievača. Je prezentovaný široký sortiment batérií, ktoré sa líšia typom použitých materiálov pri výrobe a stupni energetickej účinnosti.

Preto, aby ste mohli používať samostatný systém vykurovania s pripojovacími batériami zospodu, nebol v miestnosti chladný, mali by ste si kúpiť hliníkové alebo kovové zariadenia, ktoré uvoľňujú teplo intenzívnejšie.

Čo spôsobilo potrebu používať batérie s nižšie uvedeným pripojením

Ako už bolo uvedené, hlavným dôvodom pre inštaláciu bimetalických radiátorov so spodným pripojením je umiestnenie rúr pod podlahou. Ukázalo sa však, že to nie je jediný dôvod.

Pripevnenie, ktoré je zobrazené nižšie, vyzerá viac esteticky príjemne ako bočnica alebo kríž. Faktom je, že interiér, navrhnutý týmto spôsobom, vyzerá oveľa prehľadnejší a harmonickejší.

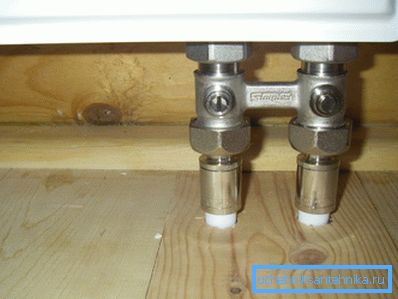

Spojenie so spodnou časťou je praktickejší, pretože sa dá vykonať ručne pomocou špeciálneho uzla alebo priamo. Ak sa používa špeciálna zostava, batéria sa môže odpojiť od systému bez potreby odčerpania vody. Toto je viac než relevantné, ak by bolo potrebné opraviť jedno z zariadení s fungujúcim systémom.

Potreba pripojenia zo spodku môže byť spôsobená konštrukčnými vlastnosťami samotnej batérie. Napríklad niektoré rúrkové alebo panelové modely v zásobnej konfigurácii majú vstupy umiestnené nie po stranách, ale v spodnej časti.

Dôležité: Štandardné príslušenstvo pre spodnú vložku je vybavené vykurovacími zariadeniami vyrobenými z ocele. Bimetalové a hliníkové batérie so štandardnou zostavou, ktorá je potrebná na pripojenie potrubia zospodu, do veľkej miery nie sú dokončené. V dôsledku toho musí byť tento uzol zakúpený samostatne a upevnený na štandardne dodávané bočné ramená.

Typy ohrievačov

V štandardnej konfigurácii nie všetky typy batérií sú vybavené všetkým potrebným pre nižšie pripojenie. Ak si vyberiete vykurovacie telesá, ktoré sú z výroby vybavené jednotkou na pripojenie potrubia položenou v podlahe, je čas venovať pozornosť oceľovým radiátorom so spodným prívodným potrubím.

Táto kategória ohrievačov sa ponúka na predaj podľa nasledujúcich úprav:

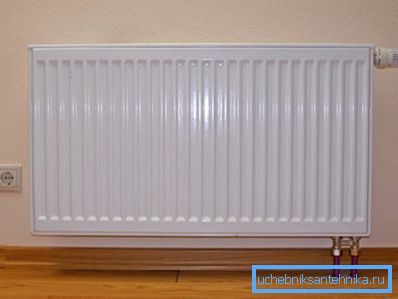

1. Panelové batérie, ktoré sú v súlade s konfiguráciou rozdelené na tieto modely:

• hladký;
• profil;
• hygiena.

Profilové modely sa vo veľkej miere používajú v každodennom živote. Tieto zariadenia sú ľahko rozpoznateľné skrinkou v tvare puzdra s razením na prednej strane, vyrobené vo forme zvislých pruhov. Táto úprava je populárna, pretože jej cena je najdostupnejšia a navyše ozdobné razenie dáva zariadeniu mimoriadny odraz.

Hladké a hygienické modely sú ľahko identifikovateľné nedostatkom pečiatkovania. Takéto ohrievače sú zriedkavo používané v každodennom živote, lebo sú umiestnené hlavne v zdravotníckych zariadeniach, verejných budovách atď.

Charakteristické vlastnosti týchto batérií sú ľahká starostlivosť, pretože sa dajú ľahko čistiť od prachu a prania z rôznych nečistôt.

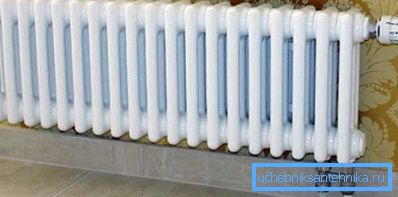

1. Trubicové batérie, rovnako ako panel, sú vyrobené z ocele, ale vyzerajú atraktívnejšie. Rúry, z ktorých je zostavené vykurovacie zariadenie, sú kombinované sekcie, ktorými cirkuluje chladivo.

Takéto modely v štandardnej konfigurácii môžu byť vybavené príslušenstvom na pripojenie potrubia uloženého v podlahe alebo v spodnej časti stien.

Ako môžem priviesť dno potrubia

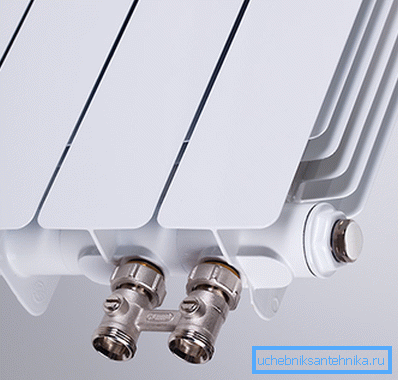

Hliníkové a bimetalické vykurovacie radiátory so spodným pripojením v štandardnej konfigurácii sú zriedkavé a preto môžu vyžadovať získanie špeciálneho uzla, cez ktoré sa vytvára spojenie.

V tomto prípade si prosím všimnite, že spodné pripojenie môže byť z nasledujúcich typov:

• Jednostranné spojenie, na ktorom sa na jednej strane spoja obe rúrky. Toto je najpopulárnejšie riešenie, pretože potrubia pre prietok a spätný tok s podomietkovou vložkou sú usporiadané s medzerou 10-20 cm. Výhodou tohto typu spojenia je presnosť celej konštrukcie.

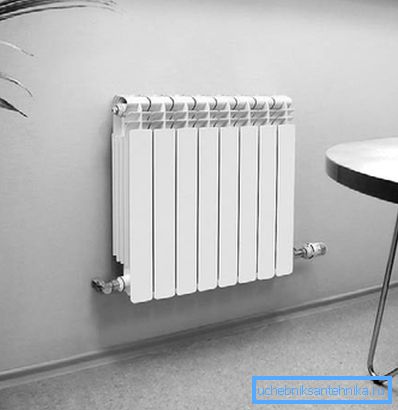

• Všestranné spojenie zahŕňa pripojenie potrubia na opačných stranách batérie. Takéto riešenie sa často nachádza a často je diktované konfiguráciami vykurovacieho systému.

Vlastnosti inštalačných prác

Inštalácia vykurovacích zariadení a napríklad inštalácia bimetalických radiátorov s bočnými spojmi sa navzájom veľmi nelíšia.

• Batéria je inštalovaná na špeciálnych konzolách, ktoré sa vyberajú podľa typu chladiča.
• Pri umiestňovaní batérie sa uistite, že medzera od spodku nepresahuje 20 cm, ale nie menej ako 10 cm. Ak je medzera menšia, ako je potrebné, bude ťažké ju čistiť. Ak je medzera väčšia, ako je potrebné, je možná tvorba studených plôch, čo nepriaznivo ovplyvní konvekciu vzduchu.
• Kovania sa pripevňujú pomocou tesniacej pásky.

záver

Preto sme zvážili, aké sú pokyny na pripojenie ohrievačov na spodný zdroj. Existujú otázky, ktoré potrebujú objasnenie? Ďalšie užitočné informácie nájdete sledovaním videa v tomto článku.
