Radiátor ms-140-500: vlastnosti, vlastnosti, typické
V tomto článku by sme mali preskúmať liatinový radiátor vykurovania MS-140-500. Budeme sa oboznámiť s jeho charakteristikami a zistiť, v ktorých vykurovacích systémoch je jeho použitie zmysluplné. Okrem toho musíme zistiť, aké problémy môžu byť z tohto zariadenia očakávané a ako je možné ich vyriešiť.
Čo je to?
popis
Pod názvom liatinového radiátora MS-140M-500 (MS-140-500) sa predáva sekcionálna batéria zo šedej liatiny s liatinovými alebo oceľovými spojovacími hrdlami a tesniacimi tesneniami z paronitu.
Vlastnosti produktu sú bežné pre liatinové ohrievače:
- Značná hmotnosť a v dôsledku toho veľká tepelná zotrvačnosť;
- Pevná kapacita z hľadiska rezu, opäť zvyšujúca tepelnú zotrvačnosť;
- Relatívna krehkosť (šedá liatina nie je odolná voči nárazom);
- Mierna odolnosť voči vnútornému tlaku.
Upevňovacie prvky nie sú zahrnuté. V závislosti od voľby konzol môže byť zariadenie namontované na stenu alebo namontované na podlahe.
Uveďte: v 99% prípadov je vybratá montáž na stenu. Pre vonkajšie inštalácie sú obvykle preferované výrobky s atraktívnejším dizajnom. Buďme realistickí: liatinový radiátor MS-140 M-500 nie je ohromený krásou a dokonalosťou liniek.
charakteristiky
Technické charakteristiky radiátora MS-140-500 sú uvedené na webových stránkach mnohých výrobcov a predajcov. Budeme ich publikovať a my.
| parameter | hodnota |
| Počet kanálov pre chladiacu kvapalinu v sekcii | 2 |
| Tok tepla do sekcie, ak je teplotný rozdiel medzi batériou a vzduchom 70 stupňov | 160 wattov |
| Maximálna povolená teplota chladiacej kvapaliny | 130 С |
| Materiál profilu | Šedá liatina SCh10 GOST1412-85 |
| Materiál na výrobu bradaviek | Tvárna liatina GOST1215-79 |
| Tesniaci materiál | Tepelne odolná guma (paronit) 1T-P, 1T-C na TU38-105376-82 |
| Pracovný tlak | 9 kgf / cm2 |
| Tlaková skúška | 15 kgf / cm2 |
| Dĺžka prierezu (s prihliadnutím na hrúbku tesnenia) | 108 mm |
| Výška sekcie | 588 mm (500 pozdĺž osi vsuvky) |
| Hĺbka (vzdialenosť od prednej strany k zadnej ploche) | 140 mm |
| Veľkosti závitov / rozdeľovačov | DU32 / 1 1/4 palca) |
| Kapacita sekcie | 1450 cm3 (1,45 litra) |
| Hmotnosť prierezu | 7,12 kg |
| Cena v cene | 300 - 400 rubľov |
Špeciálne funkcie
Takže, aké závery možno urobiť preskúmaním technických charakteristík liatinového radiátora MS-140-500?
- Pomalé zahrievanie a rovnako pomalé chladenie robia zariadenie vynikajúcou voľbou pre autonómny systém s kotlom na tuhé palivá.. Zotrvačnosť zmierňuje kolísanie teploty chladiacej kvapaliny s nepravidelným zapálením.
- Široké vnútorné kanály profilov a kolektorov spolu s pripojovacím závitom s veľkým priemerom umožňujú použitie v gravitačných systémoch. Vďaka špecifikovaným funkciám MS-140 vytvorí minimálny hydraulický odpor voči prietoku.
- Napriek dlhodobému používaniu tohto ohrievača v systémoch ústredného kúrenia, charakteristiky liatinového radiátora MS-140M-500 ho nedovoľujú na tento účel doporučiť ľahkým srdcom. Kľúčovým slovom je vodné kladivo: v prednej časti zvýšenej tlakovej oblasti, ktorá nie je určená pre zariadenie, môže byť 20 alebo 25 atmosfér. Áno, vodné kladivo je neštandardná situácia, ale verte autorovu skúsenosť, v skutočnom svete to nie je nezvyčajné.
Problémy a riešenia
Aké problémy môžu očakávať vlastníci liatinovej batérie?
Priepustné úniky
Dôvodom ich výskytu je viacnásobný cyklus vykurovania a chladenia (čítanie - expanzia a kompresia) počas bežnej prevádzky vykurovacieho systému. Výsledkom je, že paroditové tesnenie strácajú elasticitu a pri ďalšom ochladzovaní batérie na spojoch úsekov pôsobí vlhkosť.
Keď malý únik cez jedno alebo dve tesnenia inštrukcie, ako opraviť únik, vyzerá takto:
- Pri vypúšťaní chladiacej kvapaliny sa otvoria zaslepené zátky.
- Na kľúči chladiča sa meria vzdialenosť od problémovej bradavky.
- Kľúč je zasunutý do kolektora, až kým nie je spojka s vsuvkou utiahnutá akoukoľvek páčkou alebo plynovým kľúčom č. 2 - č. 3.
Poznámka: vlákno na nepočujúcich dopravných zápchach - vľavo. Na utiahnutie vsuvky otočte proti smeru hodinových ručičiek.
Ak sa netesnosti stanú rozšírenými, vykurovacie teleso sa pohybuje pomocou výmeny všetkých tesnení. V úlohe tohto môžu byť použité ako bežné paronitovye výrobky, a gumy, vyrezávané vlastnými rukami z auto fotoaparátu.
Uzamknite poistnú maticu
Ďalším problémom s liatinovými akumulátormi sú pravidelné netesnosti pod poistnými maticami na vložke. Hlavným dôvodom je vyhorenie hygienického ľanu pri vysokej teplote nosiča tepla.
Ako odstrániť únik:
- Vypnite vykurovaciu stúpačku (na spodnej ploche - spolu so stúpacím otvorom zdvojnásobte). Čiastočne odskrutkujte odvzdušňovaciu zátku, aby nedošlo k pretlaku. Nie je potrebné vypúšťať vodu: vyfukuje prepojku na hornom poschodí.
- Odskrutkujte poistnú maticu a zväčšite medzeru medzi ňou a zátkou na 8-10 milimetrov.
- Vyčistite starý naviják.
- Spojte maticu s hygienickým ľanom s malým množstvom rýchloschnúceho náteru alebo silikónového tmelu.
- Utiahnite poistnú maticu. Spustite vykurovaciu stúpač.

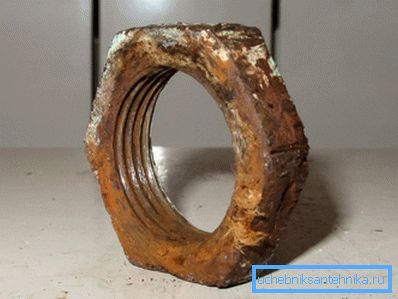

Niekedy je príčinou trvalých netesností nezrovnalosť medzi osou závitu zámkovej matice kolmou na jej rovinu.
V takomto prípade je jediný spôsob, ako vyriešiť problém, nahradiť túto montáž:
- Riser je úplne resetovaný.
- Poistná matica a zátka chladiča sa otáčajú.
- Vložka sa vyberie z chladiča a potom sa závit a poistná matica vyskrutkujú z závitu.
- Potom sa všetky operácie vykonávajú v opačnom poradí, ale s novou maticou. Pri navíjaní zátky chladiča používajte ten istý ľan s náterom alebo farbou.
záver
Napriek svojmu veku sú zariadenia na vykurovanie z liatiny stále v prevádzke a všetko je rovnaké ako pred polstoročím, ktoré požaduje trh. Video v tomto článku pomôže čitateľovi dozvedieť sa viac o svojich funkciách. Veľa šťastia!
