Radiačná vsuvka: funkcie, výmena, tesnenie

Aké funkcie má vsuvka pre vykurovacie telesá? Ako to funguje? Ako nahradiť poškodenú bradavku a ako zabezpečiť tesnosť spojenia po jej výmene? V tomto článku sa pokúsime odpovedať na uvedené otázky.

Čo je to?

Sekčné radiátory sú najčastejšie okrem iného vďaka možnosti flexibilného nastavenia zariadenia na prenos tepla. Ak je jeho účinnosť nedostatočná, môžete vždy pridať ešte niekoľko sekcií, čím zvýšite tepelný výkon. Je zrejmé, že ich cena je neporovnateľná s nákladmi na nový konvektor alebo na veľký radiátorový panel.

Vsuvka pre radiátor v skutočnosti zabezpečuje ich vzájomné prepojenie. Je to krátka trubica s protiľahlými závitmi, ktoré sú súčasne zaskrutkované do dvoch priľahlých častí a priťahujú ich navzájom. Vo vnútri je vybavený pár výčnelkov pre kľúč radiátora.

Priemer závitu vsuvky a následne sekčných kolektorov je:

Ako materiály pri výrobe bradaviek sa používajú:

• Tvárna železo;
• Oceľ.

Užitočné: výrobky z ocele sú oveľa silnejšie v medzere, ale majú menšiu odolnosť proti korózii. Ak je vykurovací systém vyprázdnený na leto, preferuje sa žiarový uzáver radiátora: pri demontáži vykurovacieho telesa sa dá urobiť oveľa menšie úsilie.

problémy

Aké problémy s ohrievacimi zariadeniami sa nejako týkajú bradaviek?

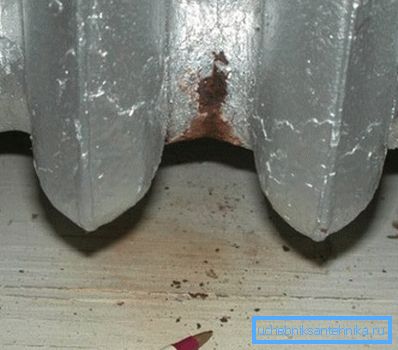

Priepustné úniky

Dôvodom ich vzhľadu je to, že tesnenia medzi úsekmi utiahnutými bradavkou postupne strácajú pružnosť v dôsledku dlhšieho ohrevu a vápnenia. Pri každom ohreve a chladení sa lineárne rozmery sekcií mierne menia; zatiaľ čo pás sa deformuje znovu a znovu.

Napokon, počas ďalšieho ochladzovania batérie prestane úplne zablokovať medzeru medzi zberačmi sekcií a na spoji sa objaví vlhkosť.

Zlomenie bradavky

Oveľa nepríjemnejšie s následkami je prestávka bradavky. Ak v prvom prípade najhoršie, že čelíte, je malá lúpež pod batériou, potom odpojenie jedného z kolektorov je plné zaplavenia vašich a susedných bytov s horúcou vodou s dostatkom bahna a piesku.

Aký by mohol byť dôvod na pretrhnutie dostatočne odolnej bradavky?

• Preťaženie počas montáže. Ako už bolo spomenuté, časti sa pri zahrievaní trochu rozširujú; ak sa teplota chladiacej kvapaliny zvýši, tak sa len ťažko viditeľná trhlina rozšíri a stane sa zdrojom vážnych problémov.

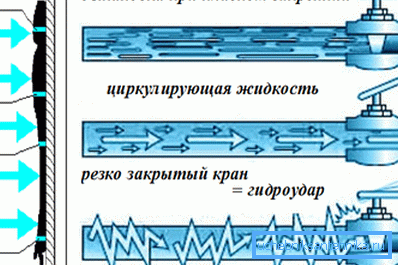

• Vodné kladivo. Toto je názov vlny šíriacej sa v prakticky nestlačiteľnom médiu, vytvorenom náhle zastavením prietoku, keď je ventil šróbového ventilu vytiahnutý, vratný ventil klesá alebo len vypína ventily. Tlak v prietokovom prietoku pri vodnom kladivu môže dosiahnuť 20-25 atmosfér.

Odkaz: liatinové radiátory sú určené pre pracovný tlak 9-12 atmosfér, hliník - 6 - 16.

tlakovanie

Čo zabezpečuje tesnosť priečnych kĺbov?

• Až do polovice 20. storočia bol na tento účel použitý hygienický ľan s oloveným červeným olovom. Farba zabraňuje vypaľovaniu prirodzených vlákien pri vysokých teplotách a tlmení pri zvlhčení. Vinutie bolo umiestnené okolo bradavky v tesnom zväzku a spoľahlivo utiahnuté pri spájaní úsekov.

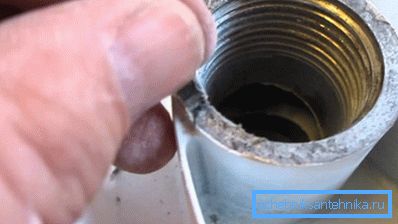

• Nasledujúcich niekoľko desaťročí v továrni montáže liatinových vykurovacích zariadení sa použili paronitové tesnenia (tvrdá žiaruvzdorná guma). Pevný zdroj tohto materiálu je kombinovaný s nízkou elasticitou, čo si vyžaduje veľké úsilie utiahnutia.

• Teraz pre sekcionálny hliník, liatinové, oceľové a bimetalové batérie spolu s paronitom sa používajú silikónové tesnenia. Vyznačujú sa toroidnou časťou (inými slovami, vyzerajú ako tenký bagel). Silikón si dlhodobo zachováva svoju elasticitu a nevyžaduje veľké úsilie na utiahnutie.

Avšak: pri montáži priečneho spoja je pomerne ťažké vycentrovať tesnenie tak, aby nevytiahlo z profilov. Silikónové krúžky sú pohodlnejšie na použitie s profilmi s prstencovými drážkami na rovinách kolektorov.

výmena

Ako nahradiť tesnenie medzi časťami alebo priesečníkmi?

Tu je návod na výmenu, kedy sa problémové pripojenie blíži ku koncu radiátora:

1. Po vypustení chladiacej kvapaliny sa vypínajú zaslepené zátky.
2. Na kľúči radiátora označuje značka vzdialenosť k problematickému spojeniu.
3. Kľúč sa vloží do chladiča a otočí sa, aby zachytil rebrá bradavky.
4. Vsuvka sa otáča v smere hodinových ručičiek (zo strany zaslepovacej zástrčky je vždy vľavo) a jedno otáčky.
5. Operácia sa opakuje s druhou vsuvkou. Potom sa zase striedajú: nesprávne zarovnanie môže zaseknúť spojenie alebo jednoducho zlomiť bradavku.

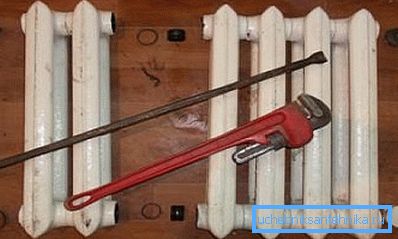

Po výmene chybnej časti sa zostava vykoná v opačnom poradí. Ak sa problémové spojenie nachádza v blízkosti vložky, radiátor sa demontuje a demontuje na podlahe.

Pri opravách sekčných radiátorov je užitočné zistiť niekoľko jemností.

• Ak sa pripojenie nevyskytuje na kľúči, zahrievajte kolektor sekcií pomocou fúkacieho prístroja alebo budovy na fén. Kvôli teplotnej roztiahnuteľnosti bude sila potrebná na demontáž úplne uskutočniteľná.

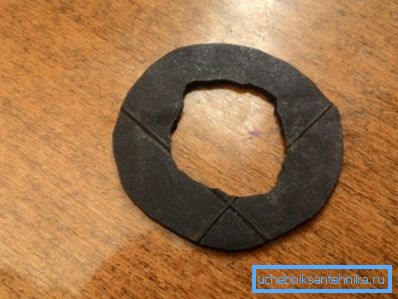

• Ak nemáte hotové radiátorové podložky na dosah ruky, môžete ich urobiť sami. Vyrežte nechcený fotoaparát do auta, krušte ho na kontúre starého tesnenia pomocou guličkového pera a vytiahnite nové tesnenie obyčajnými nožnicami.

záver

Ako vidíte, oprava sekcionálnych vykurovacích zariadení nevyžaduje vysokú kvalifikáciu alebo špeciálne zručnosti. Videá v tomto článku pomôžu čitateľovi získať viac informácií. Veľa šťastia!
