Projekt vykurovania dvojpodlažného domu: výpočet a výber

Čo by mohlo byť vykurovanie v dvojpodlažnom dome? Ako zrieť chladiacu kvapalinu, aké vykurovacie zariadenia používať? Ako vypočítať tepelný výkon kotla a ktorý kotol by ste mali uprednostniť? Článok nespochybňuje pravdu v poslednom prípade: vyjadruje len názor autora na tieto problémy.

osady

Ako je vypočítaná schéma ohrevu vody súkromného dvojpodlažného domu?

• 60 wattov tepla na kubický meter objemu sa považuje za základnú hodnotu tepelnej energie.
• Do každého okienka vo vonkajšej stene sa pripočíta 100 wattov tepla, 200 na každé dvere.
• V závislosti od klimatických pásiem sa vyberie regionálny koeficient:

Preto môže byť vykurovanie dvojpodlažnej budovy s podlahovou plochou 70 metrov, výškou stropu 3 metre, 8 okien a 3 dverami v Sevastopole vypočítané nasledovne:

1. Objem miestnosti je (70 * 3) * 2 = 420 m3.
2. Základný tepelný výkon je 420 * 60 = 25200 wattov.
3. Okná a dvere vykonajú svoje vlastné úpravy: 25200+ (8 * 100) + (3 * 200) = 26600 wattov.
4. Teplé podnebie Krymu zníži energetické požiadavky: 26600 * 0.7 = 18620 wattov.

Výkon radiátorov pre jednotlivé miestnosti sa vypočíta rovnakým spôsobom.

Nuance: nezabudnite na priestor izieb bez vykurovacích zariadení. Ak sa chodba zohreje kvôli batériám v susednej miestnosti, táto batéria by sa mala vybrať podľa celkového objemu oboch miestností.

Ako počítať kilowatty v počte článkov batérie? Stačí vydeliť vypočítaný výkon prístroja do výkonu jednej časti, ktorá je vždy uvedená v sprievodnej dokumentácii. Pri absencii sa môžete sústrediť na nasledujúce hodnoty:

usporiadanie

Aký by mal byť schéma vykurovania dvojpodlažnej budovy - distribúcia tepelného nosiča a pripojovacích ohrievačov? Tu sú dve z najjednoduchších a cenovo dostupných riešení.

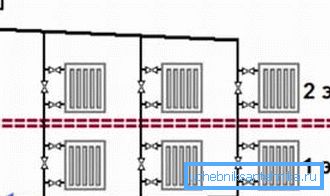

Stojace s horným plnením

Chladiaca kvapalina vyteká z kotla do podložky umiestnenej v podkroví a vracia sa späť do spätného potrubia cez stúpačky s vykurovacím zariadením. Schéma je atraktívne okrem iného preto, že umožňuje organizovať vykurovanie dvojpodlažného domu s prirodzeným obehom: s podlahovou plochou do 50 m2 bude pracovať stabilne bez cirkulačného čerpadla.

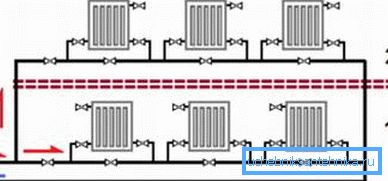

Dvojlôžková Leningradka

Leningrad alebo systém typu kasáren je dokonca jednoduchší a odolnejší voči chybám. Vo všeobecnosti ide o krúžok medzi napájacími a spätnými potrubiami kotla, paralelne s ktorými sú pripojené radiátory vykurovacieho systému.

V súvislosti s našou situáciou bude schéma kúrenia dvojpodlažnej budovy obsahovať dva krúžky. Tri ďalšie metre fliaš na druhom poschodí nemenia žiadnu významnú teplotu radiátorov; Ak však chcete, môžete byť zmätený vyrovnaním krúžkov inštaláciou odpojovacej spodnej prstencovej tlmivky.

Pripojenie radiátorov

Radiátory malej dĺžky (až 6-7 sekcií) sú tradične spojené - obidve vložky sú umiestnené na jednej strane.

Ale s väčšou dĺžkou sa používa jeden z dvoch alternatívnych schém:

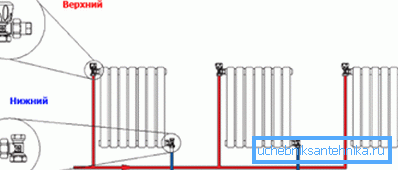

• uhlopriečka - keď sa prietok a spätný tok dostanú doprava a doľava, k dolnému a hornému vláknu.
• Dole dole - keď sa používajú dva spodné vlákna na pripojenie.

V obidvoch prípadoch je vhodnejšie použiť zástrčky a americké ženy používajú rýchloupínacie spojky s maticou.

materiály

Čo je lepšie stavať kúrenie vlastnými rukami? Prejdime jeho hlavné prvky.

kotol

Ak je váš dom splynovaný, najlepšou možnosťou z hľadiska nákladov na vykurovanie je plynový kotol. Žiaduce - kondenzácia: použitie celkového tepla spaľovania plynu (vrátane energie, ktorá sa odoberá zo spaľovacích produktov počas ich kondenzácie) zvyšuje jeho účinnosť o 9-11%.

bezpečnosť

V uzavretom systéme je zodpovedný za takzvanú bezpečnostnú skupinu - automatický odvzdušňovací ventil, poistný ventil a manometer. Okrem toho je okruh doplnený expanznou nádržou, kompenzujúcou zvýšenie objemu chladiacej kvapaliny počas expanzie. Jeho objem je približne rovný 1/10 celkového množstva chladiacej kvapaliny.

Užitočné: objem chladiacej kvapaliny vo vyváženom systéme sa zvyčajne predpokladá na úrovni 15 litrov za 1 kW výkonu kotla.

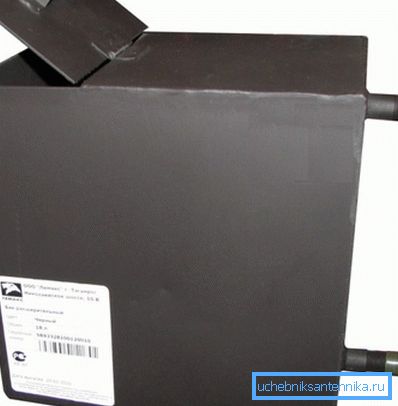

V otvorenom systéme (najčastejšie sa vyrába vykurovací systém 2-podlažnej budovy s gravitačným napájaním) sú funkcie všetkých vyššie uvedených zariadení priradené do otvorenej expanznej nádoby. Je umiestnený na strope druhého poschodia alebo v podkroví. Dno je položené s konštantným sklonom, takže vzduch z nich je vytlačený chladiacim médiom do nádrže.

Vykurovacie zariadenia

Ak používate schému vykurovania dvojpodlažnej budovy s kotlom na tuhé palivá, odporúčame použiť liatinové sekčné radiátory alebo registre. Ich veľká hmotnosť a veľký vnútorný objem znamenajú, že po vypálení paliva sa obvod ochladí pomerne pomaly.

Vo všetkých ostatných prípadoch je najlepšou voľbou hliníkové sekcionálne radiátory.

Aký je dôvod pre výučbu?

• Majú vynikajúci odvod tepla.
• Ich vzhľad sa zmestí do najsofistikovanejšieho dizajnu obývacej izby.
• Nakoniec cena - od 280 rubľov za sekciu - nezdá ničivé pre najhospodárnejšieho majiteľa domu.

skúmavky

Typický teplotný rozsah pre autonómne vykurovanie je 50 - 75 ° C s tlakom maximálne 2,5 atmosféry.

Odtiaľ a odporúčania týkajúce sa výberu potrubia pre vykurovanie:

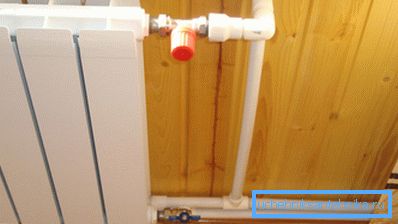

• Vystužený polypropylén. Výztuž výrazne znižuje tepelnú rozťažnosť materiálu.

• Zosieťovaný polyetylén.
• Kovov a plastov. Lepšie - s lisovacími armatúrami: kompresia je veľmi citlivá na kvalitu kalibrácie a pri najmenšom porušení technológie po niekoľkých mesiacoch začne prúdiť cez spojenia.

záver

Dúfame, že naše odporúčania pomôžu čitateľovi pri navrhovaní a výstavbe vlastného vykurovania. Ako zvyčajne nájdete v priloženom videu ďalšie tematické informácie. Veľa šťastia!
