Profil chladiča: aplikácie a metódy inštalácie

Čo je možné použiť hliníkový profil chladiča? Aké druhy sa dajú nájsť v predaji? Ako zorganizovať chladič z vykurovacieho zariadenia alebo čipu s ním? Pokúsme sa odpovedať na tieto otázky.

Čo je to?

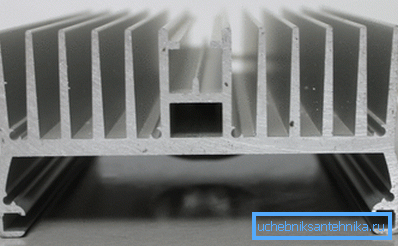

Hliníkový profil - radiátor je doska alebo kanál s ďalšími rebrami na zvýšenie plochy chladiča. Že hliník hmota sa používa ako materiál radiátora kvôli kombinácii s vysokou tepelnou vodivosťou (štyrikrát väčšia, než je z ocele alebo liatiny) a relatívne nízke náklady na kovu, v dôsledku jednoduchosti a prispôsobivosti obdržaní hlinitého.

Koľko ovplyvňuje tepelná vodivosť kovu účinnosť chladiča? Tu je príklad z oblasti vykurovania: za rovnakých množstvo medi a hliníka tepla konvektora asi dvakrát toľko ako v guľatého profilu liatinový radiátor. Rozdiel je spôsobený rovnomernejším ohrevom plutv pri prvom ohrievači.

Oblasti použitia

Kde je masívny profil - radiátor? Zopár môže byť nazývané dvoma oblasťami.

LED pásik

Sú umiestnené ako ekonomický a studený svetelný zdroj. Tento názor je z väčšej časti pravdivý: LED diódy sú oveľa úspornejšie ako žiarovky, halogény a dokonca aj kompaktné žiarivky. Nemali by sme si však myslieť, že spotrebovaná elektrická energia je úplne transformovaná na svetlo: účinnosť LED je ďaleko od 100%.

Upozornenie: my sme dali hodnotu účinnosti pre relatívne nové rady LED 5630. Staršie a populárne 5050 a 3528 je pomer spotrebovanej energie a vyžarovaného oveľa horšie.

Okrem samotných svetelných diód LED existujú na pásku obmedzenia prúdu, ktoré navyše mierne zhoršujú efektívnu účinnosť. Tam, kde zostáva zvyšná spotreba elektrickej energie, nie je ťažké uhádnuť: úplne sa premení na teplo.

Sila moderných pások dosahuje 18-24 wattov na meter. Je to trochu v absolútnom vyjadrení; Avšak vzhľadom na malú oblasť výmeny tepla uvoľnenie 9 až 12 wattov vo forme tepla spôsobí, že sa páska zahreje na pomerne vysoké teploty.

Zatiaľ má zohrievanie LED pásu obmedzujúci faktor. Prevádzková teplota LED diód je prísne obmedzená výrobcom.

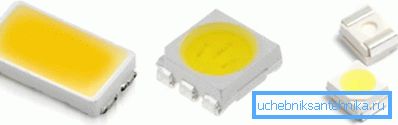

Deklarované pre moderné LED diódy 30 až 50 tisíc hodín zdroja sú relevantné iba pri nasledujúcich teplotách:

• Pre líniu 3528 LED - až do 65 ° C;
• Pre 5050 - do 65 ° C;
• Pre 5630 - do 80 ° C;
• Pre 5730-05 - do 80 ° C;
• Pre 5730-1 - do 80 ° C.

Prekročenie teplotného limitu vedie k zrýchlenej degradácii polovodičových prvkov; čím vyššia je teplota, tým nižšia je skutočná životnosť.

Hliníkový chladič vykonáva funkciu pasívneho chladiča pásky: dramaticky zvyšuje oblasť prenosu tepla a znižuje ohrev LED.

Odkaz: výrobcovia dôrazne odporúčajú montáž hliníkových radiátorov na všetky pásky s kapacitou 14 wattov / meter.

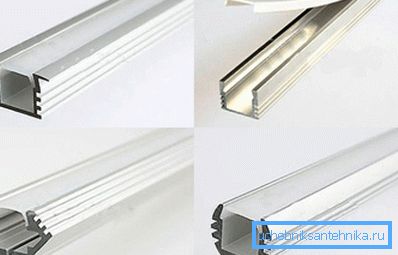

Aké sú radiátory pre LED pásy?

Na predaj nájdete tieto typy:

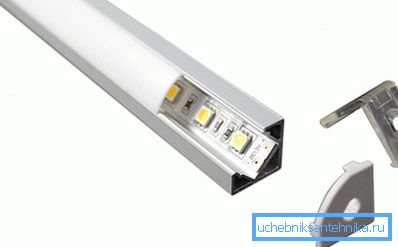

1. uhlový. Plutvy sú zvyčajne bezvýznamné; profilová časť má tvar L. Radiátor je často vybavený difúzorom, ktorý je navrhnutý tak, aby zabránil únavu očí s bodovými zdrojmi jasného svetla;
2. Built in. Sekcia - tvar U; namontované v drážkach nábytku, sadrokartónových stropov, rôznych výklenkov. A tu sú často zahrnuté aj difúzory v továrňovom balení;

Venujte pozornosť: difuzér znižuje svetelný tok o 25-40%. Pri výpočte osvetlenia miestnosti nezabudnite zmeniť.

1. Nákladný list profil je určený pre montáž na strop a na stenu.

Cena chladiča pre LED pásy s miernym výkonom (do 20 wattov) sa pohybuje od 70 do 200 rubľov na lineárny meter.

mikročipy

Vzhľadom na to, že výrobný proces viacvrstvových triesok klesá, ich napájacie napätie sa neustále znižuje, ale prúd, ktorý spotrebúvajú, sa neustále zvyšuje. Bohužiaľ, rozptýlenie tepla veľkých obvodov rastie. Tento trend je najzreteľnejší v príklade centrálnych procesorových jednotiek a GPU (grafických čipov grafických kariet).

Dávame niekoľko čísel:

• Typický tepelný balík procesora Pentium 3 s frekvenciou 600 MHz bol 43 wattov;
• Pre moderný vrcholový procesor Core i7-4790K - typický odvod tepla je už 88 wattov, vrchol - 130;

• Grafická karta NVidia GeForce 256, ktorá bola vydaná pred pätnástimi rokmi, mala rozptyl tepla 24 wattov;
• Moderný top - Ge Force GTX 980 Ti - vyžaruje 250 wattov vo forme tepla.

Samozrejme, tu sa tiež vyskytuje problém rozptýlenia tepla.

Hliníkový profil pre radiátory rôznych tvarov s rôznou plochou a tvarom rebier sa používa na chladenie:

• Centrálnej riadiacej jednotky;
• Grafické procesory;

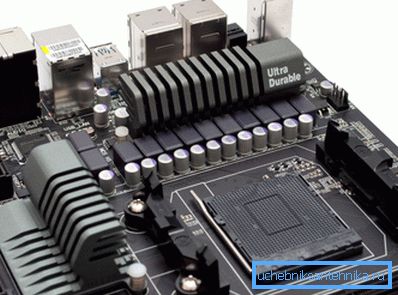

• Severné a Južné mostové mikroobvody (na moderných základných doskách sa premenili na jednu čipovú súpravu čipovej sady);
• Kľúčové tranzistorové stabilizátory výkonu;

• Rôzne riadiace čipy smerovače, prepínače atď.

montážne

Napriek rôznorodosti tvarov radiátorov existuje niekoľko spôsobov, ako ich sami nainštalovať.

Radiátory pre LED pásy sa najčastejšie montujú na konvenčné univerzálne lepidlo alebo silikónové tesniace materiály, ako aj na samorezné skrutky. Samotná páska používa lepiacu vrstvu, ktorú výrobca aplikuje na upevnenie.

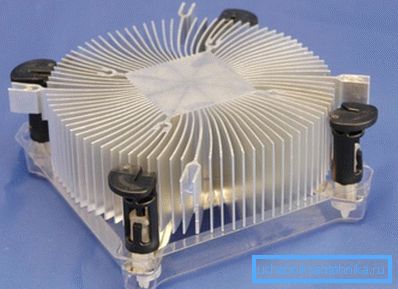

Radiátory pre centrálne a grafické procesory používajú pružinové svorky a skrutkové mechanizmy na spoľahlivé upevnenie. Vo väčšine prípadov je na chladič nainštalovaný ventilátor.

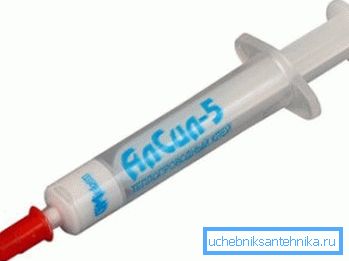

A nakoniec, horúce lepidlo sa často používa na inštaláciu profilu chladiča na tranzistory výkonových meničov v neprítomnosti otvorov v doske na pružinovú montáž. návodu na použitie, je celkom štandard: lepidlo sa nanáša na povrch tranzistora, a potom sa stlačí chladič proti nim s miernym platnosti po dobu 2-3 hodín.

záver

Dúfame, že naše krátke úvodné preskúmanie sa bude čitateľovi zdajú byť informatívne. Ako vždy, môže získať viac informácií z videa v tomto článku. Veľa šťastia!
