Aké je správne pripojenie vykurovacieho telesa? Budeme analyzovať schémy pripojenia používané v súkromných domoch a mestských bytoch, ako aj potrubia, armatúry a prvky ventilov a armatúr, ktoré sa na tento účel používajú. Okrem toho zistíme, aké chyby je možné pri návrhu a inštalácii vykurovacieho systému.

Obrysy obvodov

Ak v mestskom byte schéma vykurovacieho systému ako celku alebo jeho individuálna slučka nezávisí od nášho úsilia, v súkromnom dome je obvod navrhnutý od začiatku.

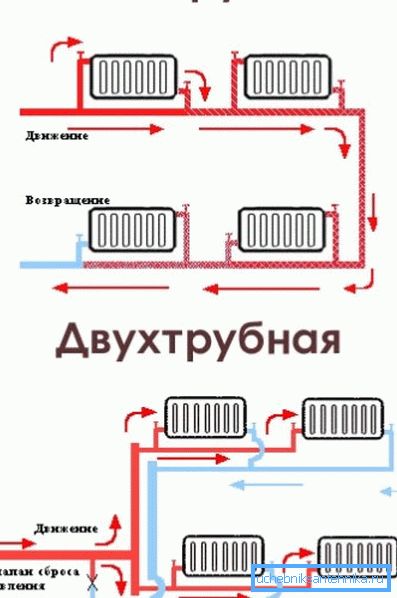

Existujú dve zásadne odlišné schémy:

• Jedno potrubie, čo predstavuje jedinú fľašu okolo obvodu vykurovanej budovy. Vykurovacie zariadenia narážajú paralelne na fľašovanie.

Poznámka: praktické a dôsledné inštalovanie batérií; je to nepohodlné, pretože neumožňuje nezávislé nastavenie zariadení.

• Twin-Tube - nezávislé kŕmenie a opätovné plnenie do fliaš. Každý radiátor pôsobí ako prepojka medzi nimi.

Výhodou schémy s jedným potrubím sú nízke náklady, jednoduchá inštalácia a výnimočná tolerancia voči chybám. Nevýhody - významná zmena teploty medzi prvým a posledným vykurovacím zariadením, ako aj obtiažnosť pokladania obvodu domu za prítomnosti vysokých otvorov a panoramatických okien.

Dvojplášťový systém postráda tieto nedostatky, ale za určitých podmienok môže pre majiteľa spôsobiť oveľa vážnejšie problémy. Batérie najbližšie k ohrievaču uhasia rozdiel medzi fľaškovaním, čo spomaľuje cirkuláciu vo vzdialených zariadeniach. To je dôvod, prečo dvojrubí systém vyžaduje povinné vyvažovanie - škrtenie prívodných potrubí a nastavenie ich výkonu pre vyrovnanie teploty.

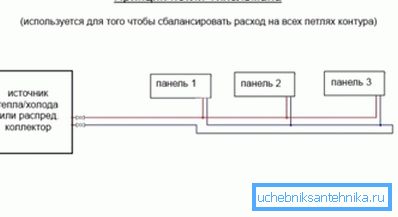

Tento problém je elegantne riešený v pridruženom dvojkanálovom systéme - okruhu Tichelman, ktorého všetky slučky majú rovnakú dĺžku.

Vložte radiátory

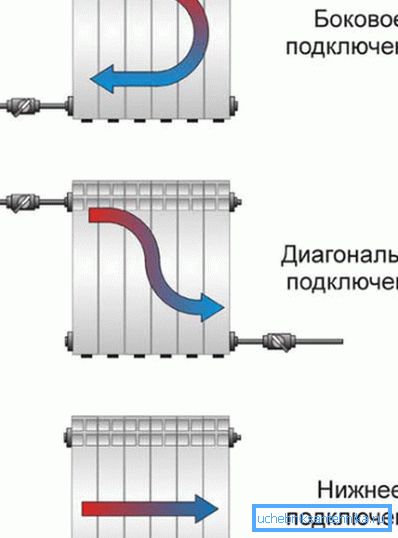

Aké môžu byť spôsoby pripojenia radiátorov k fľaškovaniu a stúpaniu?

Vezmite prosím na vedomie: v uzatvorenom autonómnom vykurovacom systéme môžete zabudnúť na problém s spevnením batérií. Malé množstvo suspendovaných tuhých látok v chladiacej kvapaline sa rýchlo zhromažďuje v nádrži na bahno a nespôsobuje žiadne problémy v budúcnosti. Z tohto dôvodu je rozumné zvoliť typy pripojenia radiátorov, ktoré zabezpečia maximálny prenos tepla.

chyby

Nesprávne pripojenie vykurovacích telies môže viesť k poruche systému DH, nezávislému okruhu alebo k vážnemu zníženiu prenosu tepla zariadenia.

Aké chyby môžem urobiť pri inštalácii batérií?

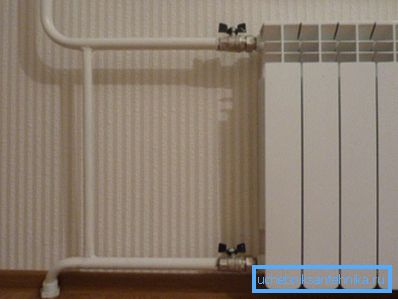

• Vložte radiátor medzi posúvače a spiatočky na inom poschodí, ako je vrchol, aby susedia zmrazili na stúpačke. Chladiaca kvapalina bude cirkulovať cez malý krúžok - cez batériu, ale prenos tepla všetkých zariadení nad improvizovaným jumperom prudko klesne.
• Vložte radiátor s akýmkoľvek dorazom alebo škrtiacim ventilom na vložke bez prepojky pred ventilmi alebo tlmivkami. V tomto prípade zablokovaný kohút zastaví obeh v celej stúpačke.

• Bočné pripojenie viacnásobného radiátora, ako už bolo spomínané, povedie k poklesu prenosu tepla extrémnych častí.
• Pripojenie vykurovacích radiátorov s prívodným potrubím so zníženým priemerom vedie tiež k zníženiu tepelného výkonu v porovnaní s nominálnym. Normou je rúrka DU15 (1/2 palca) s počtom sekcií do sedem a DNU20 (3/4 palca) s väčším počtom sekcií.

Výber materiálov

Výber potrubia, batérií a tvaroviek ovplyvňuje účinnosť a bezpečnosť vykurovacieho systému minimálne rovnako ako jeho konštrukcia. Aké materiály by sa mali uprednostňovať v rôznych prípadoch?

Ústredné kúrenie

Prevádzkové parametre ústredného kúrenia (4-6 kgf / cm2, 40-95 ° C) zrejme umožňujú používanie akýchkoľvek moderných potrubí, batérií a armatúr.

Prax však ukazuje, že je lepšie odmietnuť niektoré z nich:

1. Vypočítaná hodnota teploty chladiacej kvapaliny je pri ťažkých mrazoch často prekročená. Pri masových sťažnostiach na chladu v bytoch sa niekedy cvičí práca výťahových uzlov bez dýzy s tlmivou tlmivkou. V tomto režime sa môžu batérie zahriať na teplotu 130 - 140 ° C.
2. Náhle zatvorenie akéhokoľvek prvku ventilov a armatúr v dôsledku nekompetentnosti zámočníka alebo poruchy spôsobí hydraulický náraz s krátkodobým nárastom tlaku na 20-25 atmosfér.

Je to pravdepodobnosť vzniku núdzových situácií, ktoré ponechávajú svoju značku na výbere zariadení pre ústredné kúrenie.

skúmavky

Na inštaláciu vložiek je možné použiť:

• Oceľové potrubie VGP (voda a plyn) na zváraných spojoch;
• Galvanizovaná rúrka so závitom VGP. Zvárané švy sú kontraindikované pre antikorózny náter: pri vysokých teplotách zinok vyhorený;

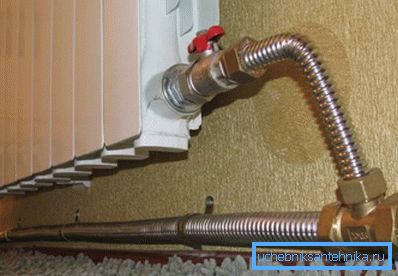

• Vlnitá nerezová rúrka na lisovacích armatúrach.

Posledná možnosť je atraktívna, pretože je jednoducho namontovaná pomocou vlastných rúk pomocou jednoduchého nástroja - dvojice kľúčov. Cena vlnitej rúry s priemerom 1/2 palca je asi 200 rubľov na meter.

radiátory

V systémoch DH sa používajú:

• Konvektory, ktoré predstavujú cievku potrubia s rebrami, zvyšujú prenos tepla;
• Bimetalické radiátory. Oceľové jadro ich robí odolné voči tlakovým nárazom do 25 - 40 kgf / cm2;

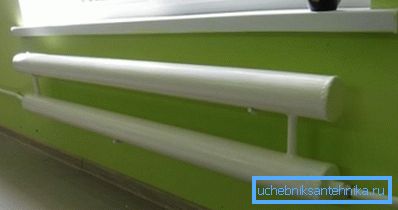

• V priestoroch, kde estetika nehrá rozhodujúcu úlohu, sa praktizuje inštalácia domácich zváraných rúrkových radiátorov (registrov). Pripojenie oceľových radiátorov sa zvyčajne uskutočňuje pomocou oceľového potrubia na zváraných spojoch.

Nezávislé vykurovanie

skúmavky

Plne kontrolované parametre autonómnych obvodov umožňujú použitie lacných a odolných polypropylénových a kovoplastových rúrok.

Niekoľko jemností je spojených s ich inštaláciou:

• Pre kovoplasty sú preferované tlakové spoje, ale lisované tvarovky, ktoré lepšie znášajú viaceré cykly vykurovania a chladenia;
• Pre polypropylén je žiaduca výstuž, ktorá znižuje predĺženie rúr pri zahrievaní.

radiátory

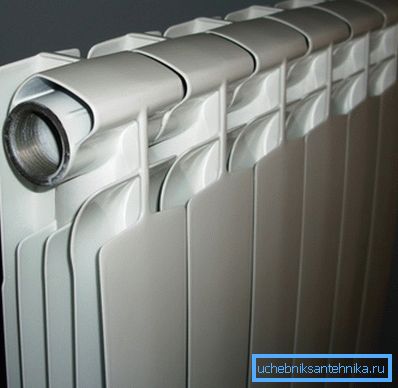

Všetko je tu jednoduché: našou voľbou sú lacné, estetické a vysokokvalitné hliníkové batérie.

Kovanie a armatúry

Na pripojenie ohrievača k žeriavom a rúram sa v posledných rokoch používajú americké ženy - kovania s maticou, ktoré umožňujú rýchle prepojenie.

Ako regulačné a uzatváracie ventily možno použiť:

1. Guľové ventily;
2. Kónické kohútiky (tlmivky), ktoré umožňujú regulovať prenos tepla v ručnom režime;
3. Termostatické ventily s tepelnými hlavicami umožňujú automatickú údržbu danej teploty vzduchu.

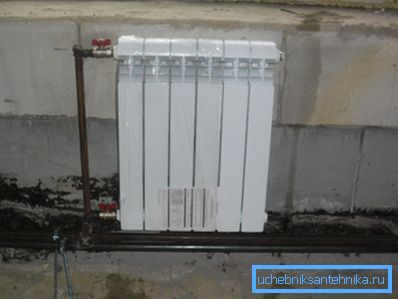

V horných poschodiach bytových domov a v prípadoch, keď je horná časť rozdeľovača chladiča horným bodom samostatnej smyčky slučky, je konektor chladiča vybavený Mayevskym žeriavom - nekomplikovaným zariadením na odvzdušnenie vzduchových zátok.

záver

Dúfame, že naše preskúmanie schém zapojenia a materiálov používaných v systémoch vykurovania pomôže čitateľovi urobiť správne rozhodnutie pri plánovaní vlastnej opravy alebo konštrukcie. Video v tomto článku ponúka ďalšie tematické informácie. Veľa šťastia!
