Pripojenie vykurovacieho telesa na polypropylénové potrubia

V súčasnosti sú polypropylénové rúry obľúbenejší pri inštalácii vykurovacích systémov. Avšak ich pripojenie k vykurovacím zariadeniam vrátane radiátorov má určité odtiene, takže táto úloha vyvoláva rad otázok pre začínajúcich domácich remeselníkov.

Nižšie sa pozrieme bližšie na inštaláciu vykurovacích radiátorov s polypropylénovými rúrami.

Výber materiálov

Obľúbenosť, ktorú polypropylénové rúry získali, je spôsobená mnohými pozitívnymi vlastnosťami:

• Cena za ne je oveľa nižšia ako u kovových náprotivkov.
• Vysoká trvanlivosť, vzhľadom na to, že plast nehrdzuje, navyše sediment prakticky nie je uložený na ňom.
• Nepotrebujete maľovanie.

Treba však poznamenať, že nie všetky typy polypropylénových rúrok sú vhodné pre vykurovacie systémy. Skutočnosťou je, že musia mať armovnú vrstvu, ktorá zabraňuje výraznej tepelnej expanzii potrubia.

Navyše je žiaduce, aby výstužná vrstva bola hliníková, pretože vystuženie zo sklenených vlákien vedie k nasýteniu chladiacej kvapaliny kyslíkom. To zase spôsobuje hrdzavenie kovových povrchov kotlov a iných vykurovacích prvkov. Rúry, ktoré majú hliníkovú výstuž a sú vhodné pre vykurovacie systémy, sú označené PN25.

Venujte pozornosť! Pri výbere rúr by ste mali venovať pozornosť jednotnej hrúbke ich stien. Preto sa musíte pozrieť na ich rez.

Čo sa týka priemeru, optimálny parameter je -25 mm.

Je tiež potrebné zakúpiť príslušenstvo, ktoré zahŕňa:

• spojka;
• Rohové adaptéry;
• Guľové kohúty.

Pripojenie radiátorov

Schéma zapojenia

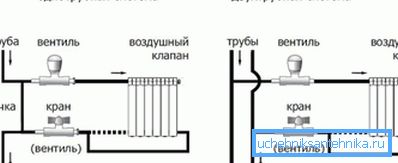

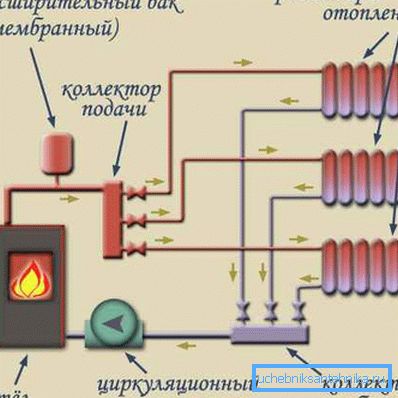

Pred pripojením radiátora k polypropylénovej rúre je potrebné nakresliť systémový diagram. Treba mať na pamäti, že existuje niekoľko možností pripojenia batérií:

Výber typu schémy závisí od charakteristík bývania - počtu izieb, ich priestoru atď. Akonáhle ste určili typ systému, mali by ste použiť svoje vlastné ruky na zobrazenie umiestnenia radiátorov v miestnosti, armatúrach a všetkých ostatných prvkoch.

Prítomnosť takejto schémy umožní vypočítať požadované množstvo materiálov a zjednoduší ďalšiu prácu na inštalácii systému.

Montáž potrubia

Takže návod na montáž potrubia je nasledovný:

• Najprv musíte potrubia odrezať podľa rozmerov uvedených na schéme.
• Následne je potrebné vyrezať konce pripravených segmentov a vyčistiť od ostríc.
• Potom je potrebné konce segmentov očistiť špeciálnym zariadením pracujúcim na princípe orezávača ceruziek. Táto operácia je potrebná pre ďalšie spájkovanie.

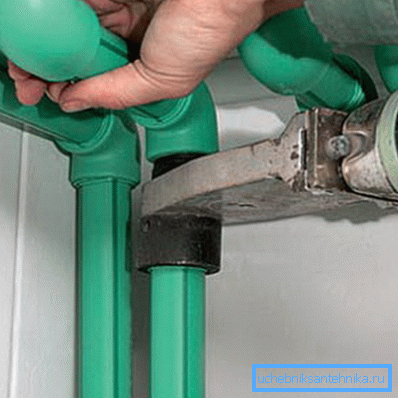

• Potom sa potrubia a armatúry ohrievajú v špeciálnom páse, po ktorom sa spoja.
• Ďalej je potrubie namontované na steny pomocou špeciálnych držiakov.

Tip! Ak pracujete so spájkovačkou na plastové potrubia prvýkrát, mali by ste pred začatím montáže potrubia trénovať na orezávanie.

Potrubie teda ide ako konštruktér.

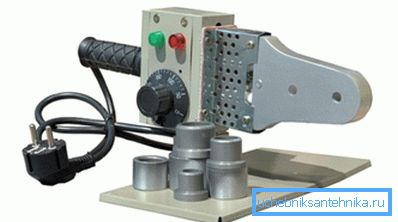

Zároveň je potrebné dodržiavať nasledujúce pravidlá pre prácu so zváracím zariadením:

• Pred zváraním sa musí stroj ohriať na vypnutie a počkajte, kým sa zariadenie znovu nezapne.
• Je potrebné prísne dodržiavať dobu vykurovania pripojených častí. Pre rôzne typy spájkovačov môže byť iný. Preto by ste pred použitím zariadenia mali byť oboznámení s tabuľkou, ktorá je zvyčajne dostupná v pokynoch.
• Je potrebné presne spájať detaily bez toho, aby to bolo možné narušiť.
• Po pripojení súčiastok sa nedajú posunúť a pohybovať sa, až kým sa polypropylén nevytvrdne.

Všeobecne platí, že proces zvárania polypropylénových prvkov teplovodného potrubia je veľmi jednoduchý.

Montáž radiátorov

Pred pripojením vykurovacieho telesa k polypropylénovej rúre je potrebné ho nainštalovať.

Táto práca sa vykonáva v tomto poradí:

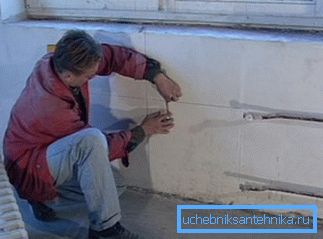

1. Najprv musíte umiestniť značku na miesto batérií.

Preto je potrebné zvážiť požiadavky SNiP:

• vzdialenosť od steny musí byť najmenej 2 cm;
• vzdialenosť od podlahy by mala byť približne 10-15 cm;

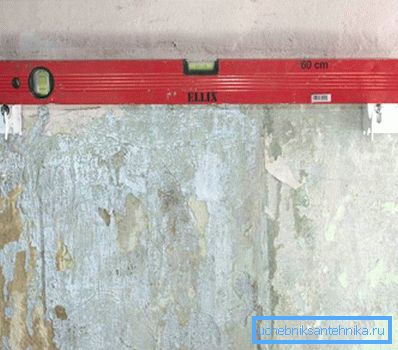

1. Potom montážne konzoly. Súčasne je potrebné použiť úroveň konštrukcie tak, aby bolo zariadenie presne umiestnené. Na upevnenie držiakov môžete použiť hmoždinky.

1. Po inštalácii držiakov musíte na nich zavesiť radiátor.

Podľa takéhoto systému by mali byť všetky miestnosti umiestnené v miestnosti.

Pripojenie batérie

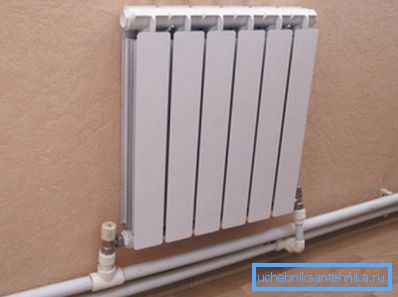

Radiátor je pripojený k polypropylénovej rúre v tomto poradí:

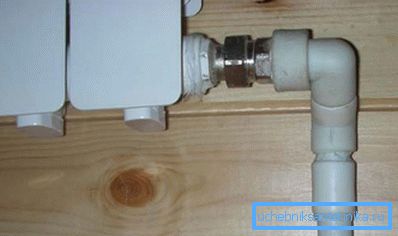

• Najprv je na batériu pripojený prechodový obal. Treba poznamenať, že spojenie hliníkových radiátorov s polypropylénovými rúrami sa vykonáva špeciálnymi spojkami, ktoré sa líšia od adaptérov určených pre liatinové batérie.

• Ďalej je ku adaptéru pripojený guľový ventil, regulačný ventil alebo radiátorový ventil.
• Potom je ventil pripojený k polypropylénovej tepelnej rúrke.
• Podľa toho istého schémy je výtok chladiča pripojený k potrubiu.

Tu sú snáď všetky hlavné body pripojenia radiátorov k polypropylénovému potrubiu.

záver

Proces pripojenia inštalácie vykurovacieho systému pomocou polypropylénových potrubí sa veľmi nelíši od iných typov potrubí. Zvláštnosť spočíva len v spôsobe pripojenia rúr s armatúrami, pretože tento proces sa vykonáva pomocou špeciálneho zváracieho zariadenia. Okrem toho sa na pripojenie samotných radiátorov k potrubiu používa špeciálny adaptér.

Ďalšie informácie o tejto téme si môžete prečítať z videa v tomto článku.
