Pripojenie vykurovacieho telesa k dvojrubovému systému: typy

Zvyčajne je vykurovací systém v súkromných domoch nezávislý, takže pre jeho organizáciu je potrebné kúpiť kotol dostatočného výkonu a určiť, aký by mal byť prenos tepla z radiátorov. Potom zostáva pre malé - všetko, čo musíte urobiť, je pripojiť ohrievače na kotol pomocou potrubia a naplniť všetko chladiacim médiom. Najoptimálnejšia schéma pripojenia je dvojrubí, keď je prietok a spätný tok.

Typy vykurovacích systémov

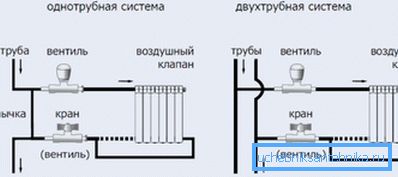

Použite jednorúrkové a dvojrúrkové verzie, ktoré môžu mať výhody i nevýhody. Konštrukcia môže byť namontovaná ako so spodným vedením, tak s hornou časťou. Posledná z nich sa však používa najčastejšie, pretože je pohodlnejšia a praktickejšia.

Ako viete, princípom fungovania nezávislého vykurovacieho systému je neustály obeh vody alebo inej chladiacej kvapaliny z kotla na zariadenie a späť. Môže sa však pohybovať gravitáciou alebo silou, čo sa dosiahne pripojením čerpadla.

Možnosť pripojenia dvoch potrubí

Zvážte jeho vlastnosti:

1. Inštalačný manuál schémy zahŕňa prítomnosť dvoch samostatných potrubí, ku ktorým je pripojené každé zariadenie.
2. Súčasne je jedným vodovodným systémom prívodné potrubie, z ktorého tečie horúca voda a druhá je reverzná, ktorá vypúšťa chladenú vodu.
3. Pretože cesty, ktoré sú prekonané chladiacou kvapalinou, tak v prívodnom potrubí, ako aj v spiatočke, sú rovnaké, ich hydraulický odpor je rovnaký. To znamená, že takýto systém je hydraulicky vyvážený, čo spôsobuje, že jeho aplikácia je optimálna.

Tip: Použitie diagonálneho spôsobu pripojenia vykurovacích zariadení v tomto prípade zvýši účinnosť systému.

1. Schémy však môžu byť mŕtve, čo znamená, že najviac:

• dlhá cesta je spôsobená už chladenou vodou opúšťajúcou posledný reťazec vykurovacieho zariadenia;
• krátkych - od prvého.

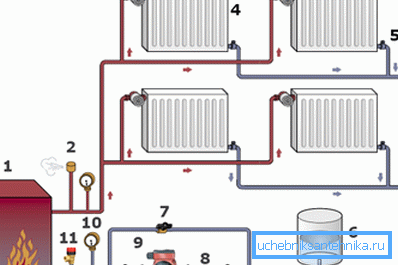

Z tohto dôvodu bude potrebné nastaviť tok teplej vody vlastnými rukami v každom batériovom kohútiku alebo použiť termostatické ventily.

usporiadanie

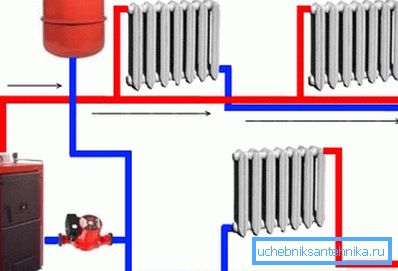

Schéma môže byť vynútená (zabudované čerpadlo) a samonasávacie, hlavnou výhodou je, že nevyžaduje elektrickú energiu. Za týmto účelom sa vykonáva horná kabeláž a diagonálne sú pripojené vykurovacie zariadenia, rovnako ako v predchádzajúcom prípade.

Najčastejšie sa používa v malých obytných budovách, ktoré nemajú viac ako dve poschodia. Aj keď to bude ideálne v osadách, ktoré zažívajú výpadky elektrického prúdu, často sa to nepoužíva, čo je vysvetlené potrebou používať veľké množstvo materiálov a neestézny vzhľad.

Používa sa nielen v obytných budovách, ale aj v iných budovách bez ohľadu na ich účel. Jej organizácia vyžaduje veľa materiálov a úsilia, ale výhody takéhoto systému sú nesporné.

Tip: môžete ho ľahko vyzdvihnúť pre všetky budovy bez ohľadu na to, aké sú zložité.

Na jednej vetve môže byť umiestnený veľký počet vykurovacích zariadení, čo nevyžaduje prídavnú inštaláciu hydraulických regulátorov tlaku. Napájanie vody a spätný odtok v takýchto schémach sú spojené samostatne, čo vám umožňuje automaticky nastaviť vykurovanie všetkých miestností v dome. V tomto prípade termostaty nemajú žiadny vplyv na iné zariadenia a ich cena len mierne zvýši náklady na inštaláciu.

Možnosti pripojenia ohrievačov k systému

Často hovoríme slová "pripojiť" a "pripojiť", čo znamená výkon rovnakej činnosti - pripojte radiátor k potrubiam vykurovacieho systému.

Tento prístup je však amatérsky, pretože medzi nimi existuje určitý technický rozdiel:

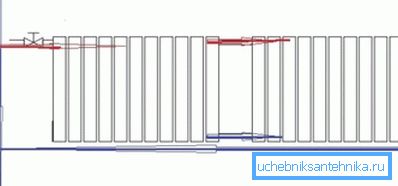

• pripojte radiátor - privádzajte potrubie prietoku a spätné potrubie k nej. Príkladom by mohla byť bočná verzia chladiča, keď potrubia zapadajú zariadenie z jednej strany nad a pod, alebo diagonálne.
• pripojte vykurovacie zariadenie - vytvoriť spojovaciu jednotku, v ktorej je napájací alebo spätný tok, ako aj regulačné guľové ventily, ventily alebo iné podobné prvky.

Existujú dve hlavné možnosti vykurovacieho systému, na ktorých závisí konečná montáž vykurovacieho systému domu alebo bytu:

1. Horná napájacia linka sa nachádza nad hornou úrovňou chladiča. V tomto prípade použite nasledovné možnosti pripojenia radiátora:

• jednostranne bočné (zospodu a zhora) - táto metóda je najúčinnejšia, ak sa v batérii nepoužíva viac ako 10 sekcií. V opačnom prípade nedochádza k úplnému zahriatiu vzdialenosti, vďaka čomu je účinnosť zariadenia výrazne znížená;

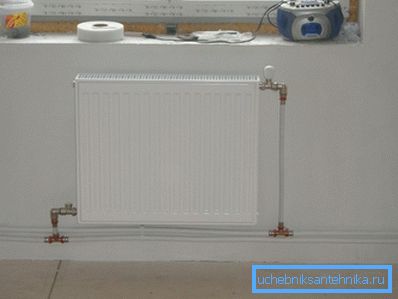

• Diagonálne (horné a spodné) môžu byť dva spôsoby, z ktorých každý je považovaný za najúčinnejší pri tejto metóde vedenia. Môžete používať zariadenia s viac ako 10, počet sekcií, ktoré sa zahriajú čo najviac.

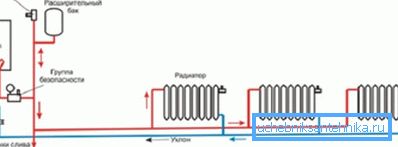

1. Spodná prívodná šachta prichádza k radiátoru zospodu, zvyčajne sa používa pri inštalácii čerpadla:

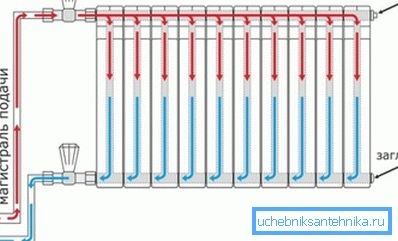

• jednostranné bočné (horné a spodné) - v tomto prípade, ako v predchádzajúcom prípade, maximálny účinok tejto metódy možno získať iba s počtom častí v ohrievacích zariadeniach nie viac ako 10, inak chladiaca kvapalina jednoducho nemá čas na ich ohrev;

• diagonálne (horné a spodné) - účinok je rovnaký ako pri hornom zapojení;

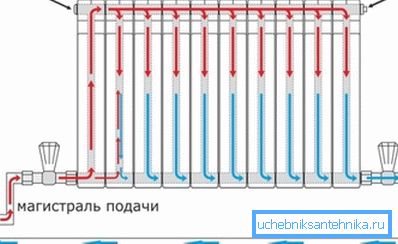

• spodná cesta - v tomto prípade prívod pochádza zo spodnej strany do radiátora a vystupuje aj na druhej strane zo spodnej strany. Najväčší účinok bude mať iba pri inštalácii čerpadla;

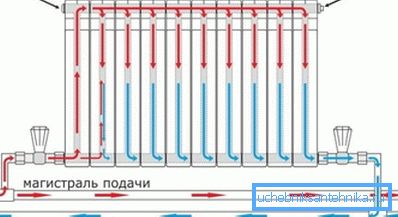

Tip: Vykonajte veľkú opatrnosť vkladania a vrátenia slučky viac ako posledné vykurovacie teleso, inak môže ovplyvniť nastavenie celého vykurovacieho systému.

Upozornenie:

• s horným zapojením získate maximálny efekt s diagonálnym pripojením zariadení;
• so spodným zapojením a čerpadlom bude najúčinnejšou voľbou spodná časť (spodná časť).

záver

Ako je zrejmé z tohto článku, dvojtrubková verzia pripojovacích radiátorov k vykurovaciemu systému je z takmer všetkých hľadísk najpriaznivejšia, s výnimkou zvýšenia nákladov na komponenty. Umožňujú vám ľahko nastaviť teplotu chladiacej kvapaliny v rôznych miestnostiach a tiež vytvoriť potrebné vyrovnanie, aby sa zabránilo hydraulickému šoku.

Inštalácia vykurovacích zariadení do schémy nie je zložitá, takže v súkromných domoch sa zvyčajne robí nezávisle. Videá v tomto článku poskytnú príležitosť nájsť ďalšie informácie o vyššie uvedenej téme.
