Pripojenie vykurovacích telies: metódy, schémy, demontáž a

Ako na seba navzájom zapájať radiátory s cieľom zabezpečiť vysokokvalitné vykurovanie?

Táto otázka je obzvlášť dôležitá, ak je vykurovací systém navrhnutý a inštalovaný v novostavbe. Avšak aj v domoch, ktoré sa už používajú, môže byť model pripojenia revidovaný a aktualizovaný, aby sa zabezpečila vyššia energetická účinnosť použitého vykurovacieho systému.

V tomto článku sa pozrieme na to, aký druh schémy pripojenia radiátorov v súkromnom dome môže byť považovaný za optimálny a prečo. Navyše sa dozvieme, aké sú charakteristiky implementácie každého navrhovaného systému.

Vlastnosti konštrukcie

Na trhu je široká škála vykurovacích telies, ktoré sú navrhnuté tak, aby boli naplnené chladiacimi prostriedkami, ktoré cirkulujú v úsekoch a odovzdávajú časť tepla kovovým častiam. Kovové časti v konštrukcii zariadenia zase uvoľňujú teplo do okolitého prostredia.

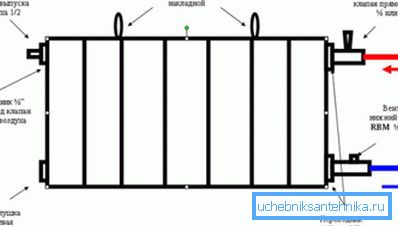

Bez ohľadu na to, či dizajn použitých batérií je panelový alebo sekčný, majú všetky spoločné vlastnosti - prítomnosť štyroch vstupných portov. Dve otvory sú umiestnené v hornej časti koncov a dva otvory na dne.

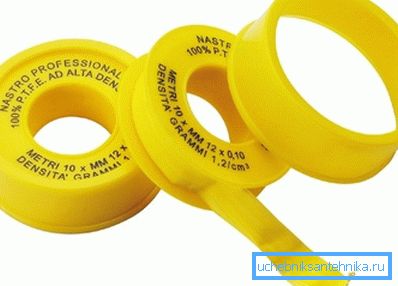

Tieto otvory sú potrebné na pripojenie na rúry vykurovacieho systému. Výber spodného alebo horného otvoru pre inštaláciu môže byť spôsobený zvláštnosťami umiestnenia zariadenia a zvoleného schémy zapojenia.

Prehľad súčasných metód

Pripojenie vykurovacích radiátorov k rúram sa môže vykonať podľa nasledujúcich metód:

• Najjednoduchší a zároveň účinný spôsob pripojenia potrubia k akumulátoru je napájanie horného a spätného potrubia zospodu..

Výhodou tohto riešenia je to, že chladiaca kvapalina prechádza cez vykurovacie zariadenie takmer gravitáciou. Pri použití tejto schémy sa časti nainštalovaného chladiča naplnia rýchlejšie, zatiaľ čo tlak na spojovacie armatúry bude nízky.

Nevýhodou tejto metódy je skutočnosť, že takéto vedúce potrubie sa zriedka používa v moderných apartmánoch a domoch.

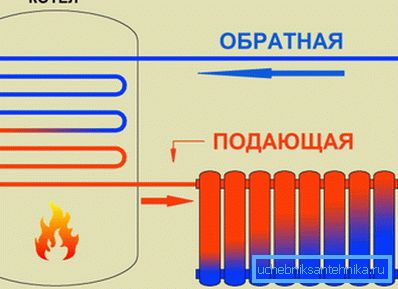

• Jednostranné pripojenie radiátorov k potrubiam takmer rovnako efektívne ako predchádzajúca schéma, pretože chladiaca kvapalina prichádza zhora a ide do spodnej diery. Účinnosť chladiča s týmto zariadením je približne 97%.

Dôležité: Ak inštalujete hliníkovú batériu týmto spôsobom, existujú obmedzenia počtu použitých sekcií. Počet sekcií v tomto prípade by nemal presiahnuť 20 jednotiek.

• Nižší spôsob pripojenia napriek nižšej účinnosti (približne 88%) sa stáva čoraz populárnejším. To nie je prekvapujúce, pretože moderné vykurovacie systémy sa vykonávajú pomocou potrubných spojov ukrytých pod podlahou.

Napriek tomu, že výsledok inštalácie s rukami v tomto prípade vyzerá presnejšie, bude trvať dlhšie, kým sa časti naplnia chladiacou kvapalinou a v dôsledku toho bude viac času na zaistenie komfortnej teploty v miestnosti.

Vedenie krmív zospodu môže byť motivované iba zvláštnosťou inštalácie potrubia. Účinnosť použitia pripojených batérií nepresahuje 75-78%.

• Spodné jednosmerné pripojenie nie sú bežné, existujú však niektoré vykurovacie batérie, v ktorých sú napájacie a vratné otvory umiestnené v spodnej časti chladiča.

Z hľadiska estetického odvolania je takáto metóda pripojenia celkom odôvodnená, ale z pohľadu efektívnosti batérie je lepšie zvážiť prvé dve metódy.

Ako lokalizácia batérie ovplyvňuje účinnosť jej používania

Ako už bolo spomenuté, spôsoby pripojenia radiátorov k potrubiu ovplyvňujú účinnosť celého systému. Ukazuje sa, že umiestnenie ohrievača má menší vplyv.

Zvážte najčastejšie situácie:

• Horná časť radiátora je úplne pokrytá parapetom. V ideálnom prípade je účinnosť batérie 100%, ale súčasne sa nesmie nič prekrývať horná časť zariadenia. V našom prípade okraj prahu okna mení smer ohriateho vzduchu a účinnosť klesá zo sto percent na deväťdesiatšesť.
• Batéria v záujme dizajnu miestnosti je skrytá v medzerách. V tomto prípade je účinnosť zariadenia znížená o 7%.

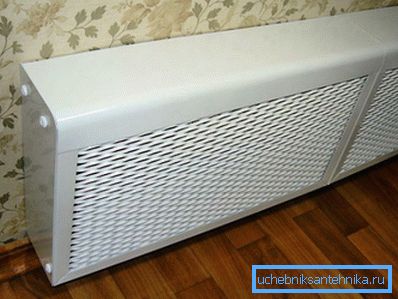

• Batéria pre estetický vzhľad je pokrytá dekoratívnou obrazovkou. Ak má obrazovka dostatočnú perforáciu v prednej a v hornej časti, strata tepla bude 5%. Ak je obrazovka takmer bez perforácie a súčasne pokrýva radiátor zo všetkých strán, strata bude až 20%.

Takže sme sa pozreli na to, ako pripojiť potrubia k batérii v poradí klesajúcej účinnosti. Okrem toho sme sa dozvedeli, ako nemajú radiátory, aby sa v zime nezmrazili. Teraz uvádzame aktuálne schémy aktuálneho dizajnu pre vykurovacie systémy.

Aktuálne tabuľky batérií

K dnešnému dňu sa v rámci jedného systému používa niekoľko schém na inštaláciu ohrievačov. Všetky tieto schémy majú zrejmé výhody v kombinácii s bodmi, ktoré je potrebné zvážiť pri výbere najlepšej možnosti na usporiadanie vykurovacieho systému vo vašej domácnosti.

Tak ako môžete pripojiť bimetalické radiátory k sebe v rovnakom vykurovacom systéme a zároveň dosiahnuť optimálny výsledok?

• Nasledujúce pripojenie je bežný a ľahko realizovateľný systém, v ktorom dodávka prechádza všetkými batériami v zákrutách a spätné potrubie vstupuje do systému z posledného radiátora. Príklad realizácie tejto schémy je nasledujúci. Apartmán alebo dom má niekoľko izieb a batéria je inštalovaná v každej izbe. Prvý chladič dostane batériu, ktorá je umiestnená bližšie k vykurovaciemu kotlu. Potom chladiaca kvapalina cez potrubie vstúpi do ďalšieho chladiča atď. Výhodou tohto riešenia je úspora rúr, ktorej cena je vysoká a ľahká montážna práca. Nevýhodou metódy je nerovnomerné zahrievanie vzduchu v miestnostiach, rovnako ako pri vzdialenosti od kotla, teplota chladiacej kvapaliny sa zníži a zníži. Preto sa rozhodnite o použití takejto schémy, pripravte sa na to, že miestnosť, posledná v tomto reťazci, bude v pohode.
• Paralelné pripojenie je obvod, ktorý neobsahuje nevýhody sekvenčného obvodu. To sa dosiahne použitím spoločnej rúry, cez ktorú preteká chladiaca kvapalina. Na druhej strane, z tejto trubice vetvy ísť priamo, ku ktorému radiátor spája. Významnou výhodou tejto schémy je schopnosť prekrývať akúkoľvek batériu v reťazci bez ovplyvnenia výkonu iných vykurovacích zariadení. Na tento účel sú na vstupe do každého ohrievača namontované uzatváracie ventily.

Dôležité: Aby sa zabezpečila účinnosť vykurovacieho systému s paralelným pripojením, musia mať ohyby menší priemer prierezu v porovnaní s priemerom hlavného potrubia.

• Kombinovaná schéma zapojenia batérie sa používa, ak je potrebné kombinovať dve skôr uvedené schémy v podmienkach jedného stavebného objektu. Voľba kombinovaného spojenia môže byť spravidla spôsobená architektonickými vlastnosťami staveniska.

Ako rozobrať a namontovať časti batérie

Na záver uvažujeme, ako vykonať oddelenie a spojenie sekcií radiátorov medzi sebou.

Na začiatok takéto akcie sú možné len na sekčných zariadeniach av prípade batériových panelov nemožné. Preto je možné pripojiť bimetalické časti radiátorov a pripojiť hliníkové časti chladiča, zatiaľ čo oceľové batérie nemožno demontovať a zostaviť.

Pripojenie a odpojenie sekcií pomocou špeciálneho kľúča chladiča. Kláves je striedavo vložený do hornej a dolnej zásuvky a posúvaný proti smeru hodinových ručičiek, ak je potrebné odpojiť sekcie. Na odskrutkovanie požadovaného počtu sekcií sú na kľúči zodpovedajúce šírke sekcie značky.

záver

Vedieť, ako nainštalovať radiátory, je jednoduché namontovať vykurovací systém v dedine. Ak chcete nainštalovať ohrievače úspešne, odporúčame sledovať video v tomto článku.
