Pripojenie radiátorov v jednom potrubnom systéme. krížové,

Vykurovacie siete v súkromných a rodinných domoch sú dlhodobo organizované. Dochádza často k jednorúrkovému pripojeniu radiátorov, ktoré zahŕňa sériové pripojenie zariadení. Táto možnosť je najúčinnejšia pri používaní prirodzenej cirkulácie chladiacej kvapaliny.

Výhody a nevýhody riešení

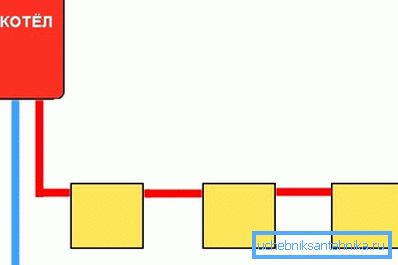

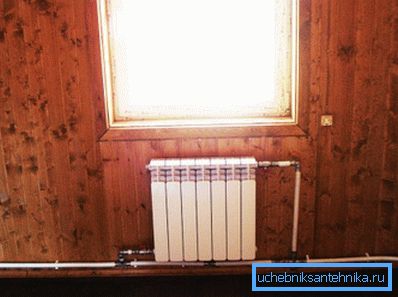

Pri výstavbe takýchto vykurovacích sietí sa prívodné potrubie z kotla privádza priamo do prvej batérie a z nej do druhej, tretej a ďalších. Pracovné prostredie postupne vstupuje do zariadení.

Ak je v dome pripojené radiátory s jednorázovým vykurovacím systémom, môžeme hovoriť o nasledujúcich výhodách a nevýhodách.

Hlavné výhody

• Nízka cena dokončenej siete je vysvetlená minimálnou spotrebou použitých prvkov;
• Podzemné potrubia sa ľahko skrývajú, lebo sa nachádzajú v jednej línii;
• Štruktúra systému je pomerne jednoduchá a umožňuje to vytvoriť vlastnými rukami.
• Tento typ vykurovacej siete môže fungovať bez nútenej cirkulácie.

Určité nevýhody

• Nie je možné nastaviť tok pracovného prostredia v ohrievačoch;
• Takéto systémy sa neodporúčajú, ak je dĺžka potrubia veľmi veľká;
• Výmena alebo oprava batérií sa musí v každom prípade uskutočniť úplným zastavením komunikačnej siete.

Dopĺňať! Keď je chladič pripojený k jednokanálovému systému, až 50% rozpočtu sa môže uložiť na potrubiach v porovnaní s dvojkanálovou komunikačnou sieťou.

Základné možnosti pripojenia

Pripojenie vykurovacích zariadení sa môže vykonať niekoľkými spôsobmi. Úroveň tepelných strát, ako aj estetické charakteristiky budú závisieť od výberu konkrétneho. Celkovo existujú štyri základné možnosti, všetky by sa mali podrobnejšie uvažovať.

Krížová poloha

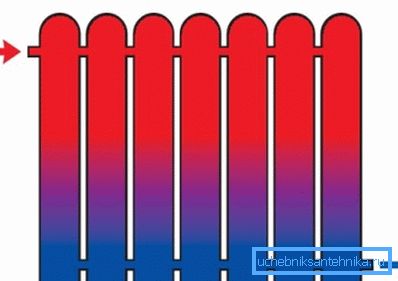

Najefektívnejším z hľadiska tepelného výkonu je diagonálne pripojenie vykurovacieho telesa s jednorúrkovým systémom. Chladiaca kvapalina vstupuje do horného priestoru batérie a prichádza priamo zospodu. Vďaka tejto možnosti je distribuovaná čo najrovnomernejšie v celej štruktúre.

Pripojenie sedadla

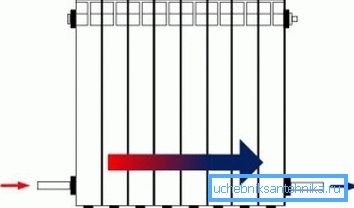

V tomto prípade je potrubie pripojené na spodné prípojky zariadenia na každej strane. Pri tomto spôsobe inštalácie sa tepelné straty do určitej miery zvyšujú. Umiestnenie prvkov sa však môže považovať za výhodné, ak hovoríme o estetických možnostiach.

Jednosmerné pripojenie

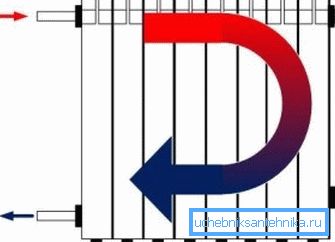

Táto technika zahŕňa umiestnenie prvkov na jednej strane, ale na rôznych úrovniach. To znamená, že dodávacie potrubie je na vrchu a vypúšťacie potrubie je na dne. Preto je možné úplne ohriať posledné zariadenie.

Nižšie ubytovanie

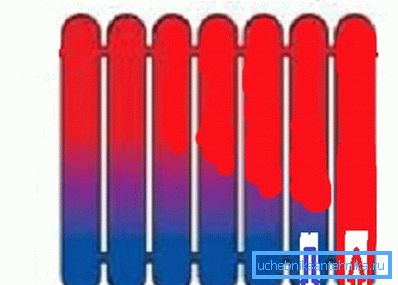

Takáto schéma pripojenia radiátorov s jednokanálovým systémom je dôležitá, ak sú vodivé prvky skryté pod podlahou. Bez inštalácie obehového čerpadla nemožno túto metódu implementovať, pretože chladiaca kvapalina je dodávaná a vypúšťaná cez dno.

Inštalačné práce

Po oboznámení sa s možnosťami pripojenia batérie je čas dozvedieť sa o ich inštalácii a následnom pripojení k potrubiam. Všetky akcie sú celkom realistické, čo je možné urobiť sami, odmietať prilákať profesionálov. To umožňuje výrazné úspory.

Montáž prístrojov

Pred pripojením vykurovacích telies jednostupňovým vykurovacím systémom musia byť inštalované. Môžu byť pripevnené tak k bočným povrchom, ako aj k spodnej časti miestnosti.

Podrobné pokyny na inštaláciu sú uvedené nižšie:

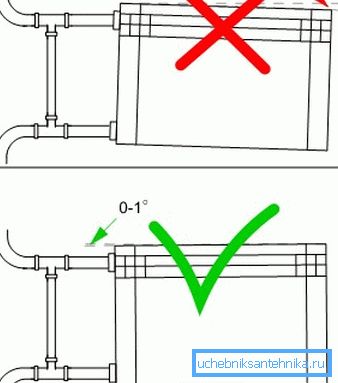

1. Montážne miesta konzol alebo hákov sú označené ako prvé.. Počas práce s páskou a jednoduchou ceruzkou. Zariadenie by malo byť vzdialené minimálne 8 cm od podlahy, asi 10 cm od okenného parapetu a viac ako 2 cm od steny;
2. Po aplikácii označenia sú upevnené hmoždinky.. Za týmto účelom je vyvŕtaný otvor vo vystuženom betóne, ktorý zodpovedá spojkám. Ak je bočná rovina vyrobená z dreva, upevnenie sa vykoná skrutkami;
3. V poslednej fáze sú diely upevnené na určitom mieste, po ktorom je na nich zavesená riadne pripravená batéria.. Zvyčajne pre jedno zariadenie potrebujete nainštalovať 2-3 háčiky alebo konzoly.

Varovanie! Po inštalácii upevňovacích prvkov sa testuje ich spoľahlivosť. Držitelia by sa nemali pohybovať vo vzťahu k horizontálnemu a vertikálnemu alebo ohýbať pod pôsobením vynaložených snáh.

Proces pripojenia

Väzba vykurovacích zariadení sa môže skutočne vykonávať pomocou prvkov vyrobených z rôznych materiálov, avšak polypropylén sa nedávno stal obľúbeným. Preto sa nižšie považuje za možnosť s potrubiami z tejto vysokomolekulárnej zlúčeniny.

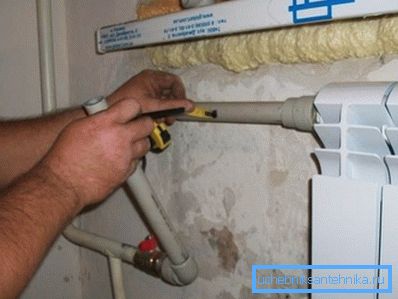

Po inštalácii uzatváracieho a regulačného ventilu je inštalovaná špeciálna spojka, ktorá je potrebná na spojenie s polypropylénovými výrobkami. Rúry sú k nemu pripojené spájkovaním.

Pri vykonávaní tepelného dokovania by ste mali dodržiavať určitý čas zahrievania. Mala by kolísať do 5 - 20 sekúnd. Prehriatie častí môže spôsobiť poškodenie.

Švom sa zachytite do troch minút, preto je potrebné venovať pozornosť počas tejto doby, inak by sa prvky mohli úplne skrútiť alebo úplne spadnúť.

Užitočné odporúčania

• Napriek jednoduchosti komunikačnej siete tohto typu je potrebné vykonať podrobný projekt s predbežnými výpočtami pred vykonaním hlavných prác;
• Aby bolo možné usporiadať vodivé prvky na ľubovoľných miestach, je nevyhnutné inštalovať obehové čerpadlo, ktoré prinúti chladivo presunúť sa do uzavretej slučky;
• Potrubia vyrobené z polypropylénu je potrebné pripevniť k bočnému povrchu kompenzáciou. Umožňujú fixovať produkty v jednej polohe, ale súčasne zostáva možný lineárny pohyb;
• Ak sa namiesto polypropylénových prvkov použijú kovové analógy, potom sa dokovanie uskutočňuje pomocou špeciálneho príslušenstva alebo zvárania;
• Ak je to žiaduce, potrubia môžu byť položené do steny, čo bude mať pozitívny vplyv na estetické vnímanie miestnosti. Môžete tiež vytvoriť dekoratívnu škatuľu, ktorá skryje vodivé výrobky;
• Na zníženie tepelných strát sa neodporúča umiestňovať radiátory vykurovacieho zariadenia do výklenku alebo do žiadnych otvorov, najmä ak efektívnosť celej siete nie je veľmi vysoká;
• V prítomnosti obehového zariadenia je žiaduce získať záložný zdroj energie, pretože vykurovanie nebude fungovať, keď bude elektrická energia vypnutá;
• Upevnenie batérií s podlahovými držiakmi sa odporúča, ak sú steny vyrobené z ľahkých materiálov. V iných prípadoch by sa mali namontovať špeciálne háčiky.

Záverečná časť

Vyššie uvedené informácie poskytnú pre začiatočníkov možnosť správneho pripojenia radiátorov k systému s jedným potrubím v súkromnom dome alebo byte.

Počas inštalácie môžete použiť ľubovoľné navrhované schémy na pripojenie vodivých prvkov. Pokiaľ ide o špeciálne video v tomto článku, umožní vám to vizuálne zoznámiť sa s touto témou.
