Pripojenie hliníkových vykurovacích telies: projekt,

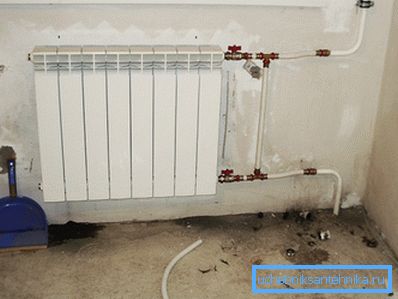

V poslednej dobe sa hliníkové radiátory rozšírili medzi majiteľov domov. Ich inštalácia je jednoduchšia ako inštalácia liatinových radiátorov, ale má aj určité odtiene. Z tohto dôvodu bližšie uvažujeme, ako správne pripojiť hliníkový radiátor v súkromnom dome.
Všeobecné informácie
Po prvé, malo by sa povedať, že hliníkové batérie majú veľa výhod oproti liatine:
- Prestup tepla je oveľa viac.
- Majú nižšiu váhu.
- Má atraktívnejší vzhľad.
Treba však poznamenať, že tieto zariadenia nie sú určené na vysoký tlak, ktorý je k dispozícii v centralizovaných vykurovacích systémoch. Rozsah ich uplatňovania je preto obmedzený na autonómne systémy.
prípojka
projekt
Ak sa usporiadanie vykurovacieho systému uskutočňuje od začiatku, potom sa proces pripojenia batérií začína vykonávaním schémy zapojenia.
V tejto fáze je potrebné rozhodnúť o nasledujúcich bodoch:
- Počet použitých radiátorov;
- Umiestnenie vykurovacích zariadení;
- Typ schémy pripojenia.
Je potrebné poznamenať, že schéma pripojenia hliníkových radiátorov, ako v skutočnosti akékoľvek iné batérie, existujú tri typy:
| Typ obvodu | Špeciálne funkcie |

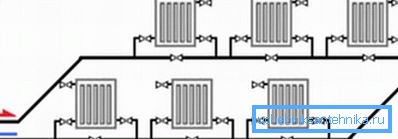

| Jedno potrubie | Všetky vykurovacie zariadenia sú zapojené do série, v dôsledku čoho sa chladiaca kvapalina zohrieva predtým, ako dosiahne posledný radiátor v okruhu. Preto je vyhrievanie nerovnomerné. Táto schéma je vhodná pre malé domy, v ktorých sa v systéme používa malý počet radiátorov. V takom prípade je jednoduchšie ho nainštalovať sami, a tiež šetrí peniaze na materiáloch. |

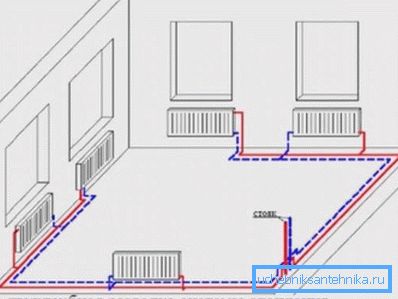

| Dvojitá trubica | V tomto prípade sú batérie tiež zapojené do série, ale horúce chladiace médium a "spätný tok" pretekajú cez rôzne potrubia. V dôsledku toho sa vykurovacie zariadenia vykurujú rovnomernejšie, čo umožňuje ich používanie pre stredne veľké domy. |

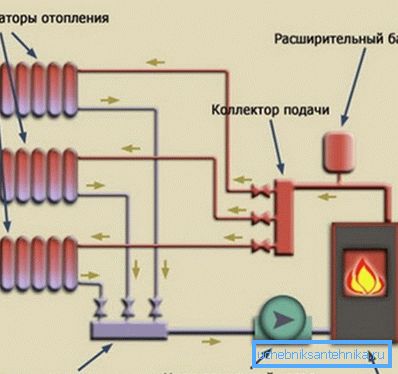

| rozdeľovač | Táto schéma je najúčinnejšia, pretože všetky batérie sú paralelne pripojené cez kolektor. Náklady v tomto prípade sa však značne zvýšia, pretože je potrebné zakúpiť aspoň dve zberače, ako aj výrazne väčší počet potrubí, ktorých cena je zvyčajne pomerne vysoká. |
Pri rozhodovaní o pripojení hliníkového radiátora by ste mali zvážiť veľkosť puzdra, počet miestností, ich priestor atď. Po rozhodovaní o type schémy je potrebné zobraziť všetky prvky vykurovacieho systému na papieri. Pre tento účel odporúčame použiť domový plán.
Po vypracovaní takéhoto projektu môžete počítať počet potrebných materiálov, medzi ktoré patria potrubia, armatúry a ventily. V tejto fáze môžete vypočítať všetky náklady spojené s usporiadaním vykurovania.
Prípravné práce
Pred pripojením hliníkových radiátorov je potrebné vykonať niekoľko prípravných prác:

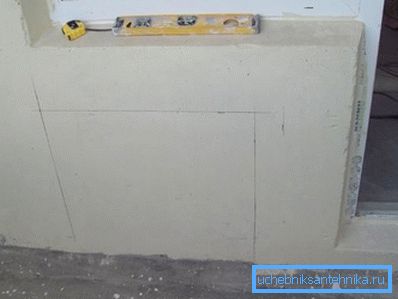

- Najprv označenie stien v miestach, kde sa batérie namontujú.
- Nasleduje inštalácia tepelného potrubia. Treba poznamenať, že je žiaduce určiť jej polohu ešte pred zakúpením batérií.
- Napríklad, ak máte v pláne skryť rúry v podlahe, potom v tomto prípade najlepšou voľbou by bol hliníkový radiátor so spodným pripojením. Ak bude potrubie prechádzať cez stenu, potom si môžete kúpiť zariadenia s bočným pripojením. Potrubie je dodávané do umiestnení radiátorov podľa schémy. Proces inštalácie závisí od typu potrubia. Môžu byť pripojené pomocou stláčacích armatúr, závitových spojov alebo zvárania.
- Potom je potrebné uvoľniť nástroje z obalu, nainštalovať Mayevsky žeriavy a ďalšie prvky. Podrobné informácie o ich príprave obsahujú schému, ktorá je k dispozícii v súprave.
Venujte pozornosť! Ochranný polyetylénový film by sa mal odstrániť len po inštalácii zariadení a ich pripojení k tepelnému vodiču.
Potom môžete pokračovať priamo k inštalácii a pripojeniu radiátorov.
Inštalácia a pripojenie
Pri inštalácii radiátorov je dôležité ich správne umiestniť.
Podľa SNiP musia byť splnené nasledujúce požiadavky:
- Vzdialenosť od podlahy zariadenia by mala byť 10-15 cm.
- Vzdialenosť od steny nie je menšia ako 2 cm a nie je väčšia ako 5 cm.
- Vzdialenosť k okennému parapetu je minimálne 10 cm.
Návod na inštaláciu hliníkových radiátorov je nasledujúci:
- Najprv musíte vyznačiť na stene umiestnenie montážnych otvorov konzol. Ich umiestnenie je potrebné na kontrolu úrovne budovy.
- Ďalej na určených miestach je potrebné vŕtať otvory vŕtačkou alebo úderom.
- Potom je potrebné vtlačiť hmoždinky do otvorov, nainštalovať konzoly a upevniť ich hmoždinkami.

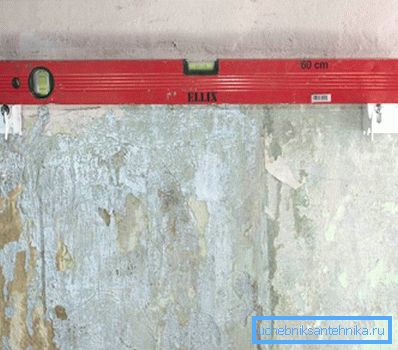

- Pozíciu konzol musí znovu skontrolovať úroveň konštrukcie a až potom môže byť na ňom zavesený samotný chladič.

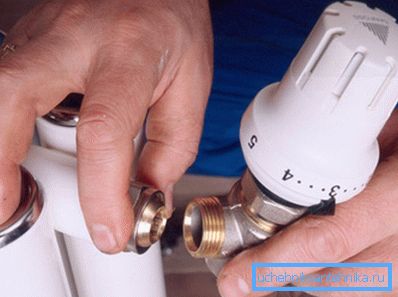

- Ďalej sa na vstupe a výstupe batériových adaptérov nainštalujú adaptéry, do ktorých sa vedú potrubia. V niektorých prípadoch je do prívodu naskrutkovaný regulačný ventil. Všetky prípojky so závitmi musia byť vzduchotesné, preto je potrebné ich utesniť pomocou spodnej alebo lepenky a tepelne odolného tesnenia. Spravidla sú pred a po výstupe inštalované guľové ventily, rovnako ako obtok. Táto metóda viazania umožňuje zablokovať tok chladiacej kvapaliny do batérie bez odpojenia vykurovacieho systému, čo môže byť potrebné z rôznych dôvodov.
- Po dokončení všetkých pripojení musí byť systém naplnený chladiacim médiom. Navyše, žeriavy musia byť otvorené hladko, takže v zariadeniach nie je žiadne vodné kladivo.
- Potom musíte zapnúť vykurovanie a uistiť sa, že v miestach závitových pripojení nie je žiadna netesnosť.
Tip! Aby ste zvýšili účinnosť radiátorov, pred inštaláciou na stenu by mal byť penofol pevný, čo odráža teplo do miestnosti.
Tu možno všetky základné informácie o tom, ako pripojiť hliníkové radiátory v súkromnom dome. Jediná vec, ktorú treba poznamenať, je, že nie je vždy možné upevniť spotrebiče na steny, napríklad ak sú zhotovené z penového betónu alebo dokonca zo sadrokartónu. V tomto prípade sú batérie inštalované na podlahe pomocou špeciálnych stojanov.
záver
Pripojenie hliníkových radiátorov sa nelíši od inštalácie iného typu batérie. Najdôležitejšou vecou v tejto operácii je správne vytvoriť schému zapojenia a zabezpečiť tesnosť všetkých spojov. Vyriešiť túto úlohu je v moci každého domáceho remeselníka, ktorý čelí oprave vykurovacích systémov alebo inštalácii.
Ďalšie informácie o vyslovenej téme nájdete v tomto článku.
