Pripojenie bimetalických radiátorov. porovnateľné vlastnosti

Schéma pripojenia bimetalových radiátorov vykurovania nemá významné rozdiely od ostatných typov ohrievačov, preto budeme diskutovať o všeobecných pravidlách pre inštaláciu batérií. V tomto prípade si všimneme niektoré nuansy a funkcie a povieme, ako pripojiť bimetalický radiátor vykurovania.

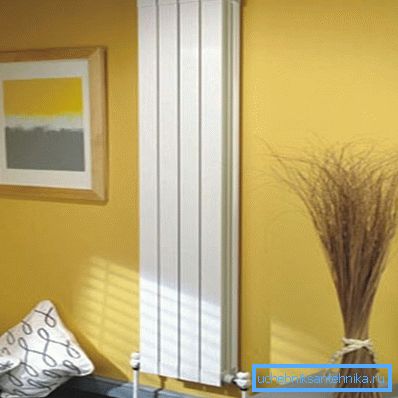

Bimetalické vykurovacie radiátory

Porovnateľné vlastnosti s inými typmi batérií

Najprv musíte pochopiť, aké sú vykurovacie radiátory a ako sa navzájom líšia.

Uvádzame hlavné typy:

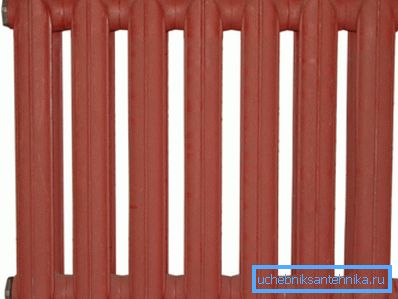

• Liatinové batérie - Jeden z najbežnejších typov, ktorý sa nachádza vo väčšine bytov sovietskej stavby. Ide o systém spojených liatinových profilov s pomerne hrubými stenami a veľkou hmotnosťou. Je charakterizovaná vysokou pevnosťou a trvanlivosťou, má však nízku účinnosť a prenos tepla, ako aj vysokú tepelnú zotrvačnosť;
• Oceľové rúrkové registre - ide o systém potrubí s dostatočne veľkým priemerom alebo jednu rúrku vo forme ohybu v tvare písmena S (napríklad vyhrievaný nosič na uteráky). Tento typ zariadenia je zvyčajne inštalovaný vo veľkých miestnostiach - koncertné sály, kiná, športové komplexy, supermarkety. Odlišujú pri vysokom výkone a veľkom objeme chladiacej kvapaliny;
• Oceľové vyhrievacie panely. Sú to zvárané profily z ocele, vo vnútri ktorých sú kanály na cirkuláciu chladiacej kvapaliny. Majú skôr nízku odolnosť voči hydraulickým nárazom a nízku pevnosť, sú náchylné na koróziu a nie sú veľmi spoľahlivé;
• Hliníkové radiátory - Modernejší typ batérie, ktorý sa vyznačuje zvýšeným prenosom tepla a účinnosťou, nízkym objemom tepla a malou hmotnosťou zariadenia. Vzhľadom na nízku tepelnú zotrvačnosť je vhodný pre automatické a ručné ovládanie teploty. Požadovať kvalitu chladiacej kvapaliny a jej kyslosť majú priemernú pevnosť a životnosť;

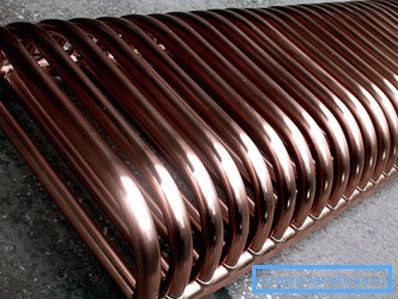

• Medené batérie - sú systémy rúrok s platňami plutvy. Vyznačujú sa najvyššou emisiou a účinnosťou tepla, vysokou trvanlivosťou a odolnosťou voči hydraulickým nárazom, nedostatočnou koróziou a dlhou životnosťou. Jedinou nevýhodou medených jednotiek je vysoká cena;

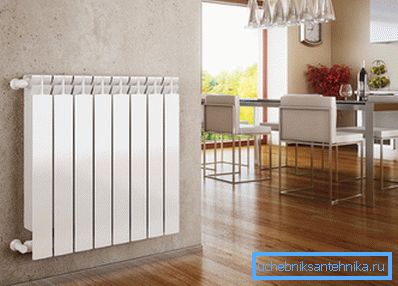

• Bimetalické radiátory vonkajšie a v dizajne sa podobajú na hliníkové zariadenia s tým rozdielom, že vnútorné steny kanálov sú vyrobené z ocele alebo medi. Preto je možné zvýšiť účinnosť a prenos tepla batérie, ale zachovať jej pevnosť a trvanlivosť.

Aby sme pochopili hlavný rozlišovací znak bimetalického zariadenia, je potrebné lepšie pochopiť jeho konštrukciu. Hlavnou úlohou akéhokoľvek akumulátora v tekutine na prenos tepla je zabezpečiť maximálny prenos tepla z nosiča tepla do prostredia, pričom má dostatočnú mechanickú a protikoróznu odolnosť pre dlhodobú účinnú prevádzku.

Stupeň prenosu tepla priamo závisí od tepelnej vodivosti kovu a hrúbky steny. Najviac tepelne vodivé materiály sú hliník a meď, preto sú najefektívnejšie zariadenia vyrobené z neželezných kovov.

Na druhej strane oceľ a železné kovy vykazujú najvyššiu pevnosť. Ale sú náchylné na koróziu a majú nízku tepelnú vodivosť. Súčasne je oceľ oveľa lacnejšia ako meď a hliník, čo je tiež výhodou.

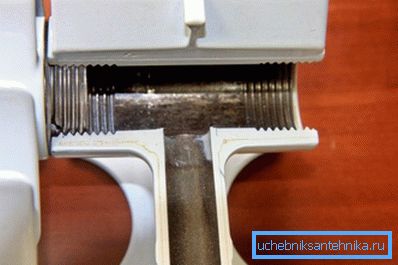

Konštrukcia bimetalového radiátora sa vyznačuje tým, že vnútorné steny kanálikov sú vyrobené z trvanlivej ocele odolnej voči korózii alebo z čistej medi a vonkajšie steny a rebrá sú vyrobené z ľahkého a tepelne vodivého hliníka. Toto rozhodnutie umožnilo kombinovať výhody ocele a neželezných kovov v jednom zariadení.

Venujte pozornosť! Bimetalické radiátory kombinovali výhody výrobkov z železných a neželezných kovov, čím sa stávajú najpokrokovejšími a najmodernejšími typmi vykurovacích zariadení.

Výhody a nevýhody

Zvážte pozitívne a negatívne aspekty použitia agregátov s kombinovanými kovmi v kompozícii. Začnime s výhodami:

Nevýhody modelu zahŕňajú jeho vysoké náklady a požiadavky na kvalitu výroby a montáže. Je potrebné kombinovať materiály s prísnym výkonom technológie, v opačnom prípade zariadenie nebude fungovať dlho a nespĺňa uvedené kritériá.

Venujte pozornosť! Bimetalový konvektor možno pripísať najúspešnejším a progresívnejším typom ohrievačov.

Schéma zapojenia pre radiátory

Pripojenie bimetalických radiátorov sa vykonáva podľa rovnakých pravidiel ako pre iné typy batérií.

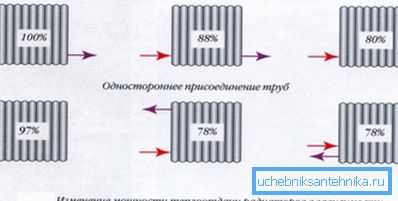

Zvážte štandardné systémy páskovania:

1. Diagonálne pripojenie. Prívodné potrubie vstupuje do horného otvoru a spätné potrubie vychádza z dolného otvoru na druhej strane. Považuje sa za najefektívnejší spôsob zabezpečenia úplne rovnomerného vykurovania a maximálneho prenosu tepla.

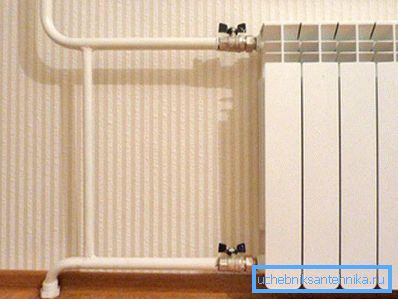

2. Bočné pripojenie. Prívodné potrubie vstupuje do horného otvoru a spätné potrubie vychádza z dolnej časti na tej istej strane. Pri počte úsekov do 12 nie je prakticky žiadny rozdiel v porovnaní s diagonálnym typom, ale s nárastom tohto počtu je výrazne horší;
3. Najlepšie pripojenie. Napájanie vstupuje do horného otvoru na jednej strane, návrat prúdi z horného otvoru na zadnej strane. Dosť efektívny spôsob;

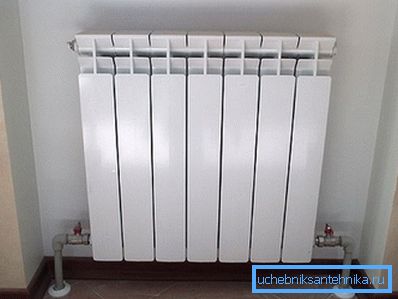

4. Spodné pripojenie. Vstup a výstup chladiacej kvapaliny cez spodné otvory na oboch stranách. Ohreje je menej jednotné a menej účinné;
5. Pripojte sa k jednému bodu. Do zariadenia vstúpi iba jedna trubica. Metóda je najmenej účinná a zriedka sa používa.

Malo by sa tiež pamätať na to, že existujú jednorúrkové a dvojrúrkové vykurovacie systémy. Hoci, pokiaľ ide o páskový radiátor - to nie je tak významné. Väčšina domácich elektroinštalácií je typu jedného typu.

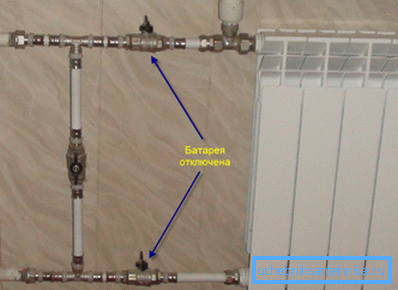

Venujte pozornosť! V monotrubných systémoch pre normálne nastavenie a údržbu zariadení by mali byť pripojené cez obtok.

Inštalácia chladiča

Pre tých, ktorí sa rozhodli nainštalovať radiátor s vlastnými rukami, sme pripravili inštrukciu.

Zoberme do úvahy jednorúrkový systém s bočným pripojením:

1. Podľa schémy výrobcu namontujeme držiaky;

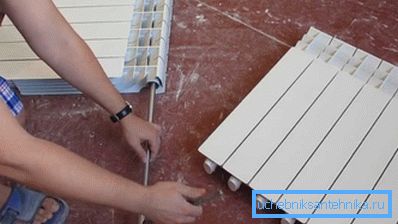

1. Vykonávame montáž akumulátora vykurovania. Pripojte Mayevsky ventil do horného otvoru a zátku do spodnej časti. V ostatných dvoch zaskrutkujeme stopky uzatváracích a nastavovacích žeriavov, nastavenie - zhora;

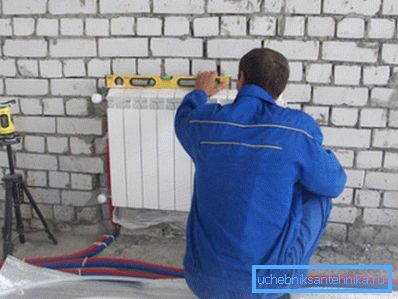

1. Batériu zavesíme a upevníme na stenu.

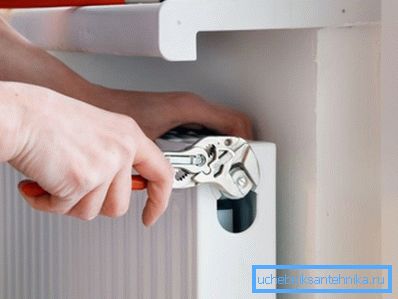

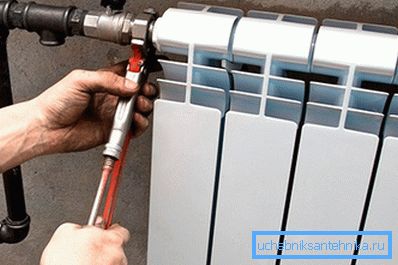

1. Termostatický ventil naskrutkujte do prívodného potrubia a pripojte ho k stopke inštalovanej v otvore pre batériu;

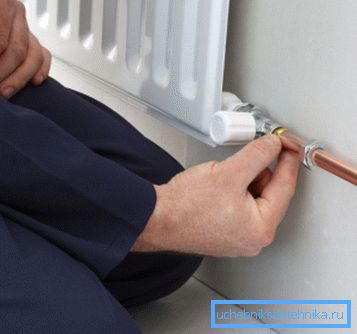

1. V spätnom potrubí sa inštaluje uzatvárací guľový ventil, ktorý sa pripája k stopke inštalovanej v spodnom otvore;

1. Napájacie a vratné potrubia sú prepojené cez obtok, na ktorom tiež inštalujeme regulačný ventil.

Venujte pozornosť! Používajte iba kvalitné spojky a adaptéry, dobré uzatváracie a regulačné ventily. Normálne kovania sú vyrobené z inštalačnej mosadze.

záver

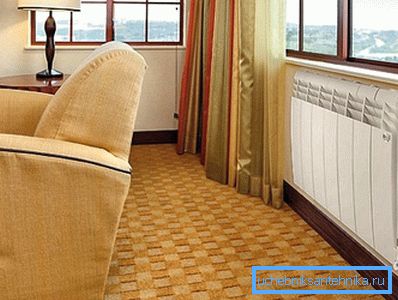

Bimetalický vykurovací radiátor je skvelou voľbou pre vykurovanie moderného bytu alebo vidieckeho domu. Zariadenia sa vyznačujú vysokým výkonom a video v tomto článku pomôže pochopiť pravidlá ich inštalácie.
