Prenos tepla z liatinových radiátorov: funkcie výpočtu

Klasická liatinová akordeón, podobne ako nostalgia pre detstvo, stále stojí pevne medzi rôznymi hliníkovými a bimetalickými radiátormi, halogénmi a konvektormi. Hoci je odvod tepla z liatinových radiátorov nižší ako u mnohých moderných ohrievačov, legendy o jeho trvanlivosti a nenáročnosti idú na otvorené priestory bývalej Únie. Správny výpočet počtu sekcií a vynaliezavosti ľudí vám umožní zvýšiť výkon "liatiny" a vytvoriť v teple atmosféru v interiéri.

Klasický retro

So začiatkom chladného počasia sa vykurovacie radiátory stanú predmetom zvýšenej pozornosti obyvateľov bytov a východiskového bodu dialógov. Prečo je to v teple v dome s centralizovaným vykurovaním a nie tak v ďalšom? Aká je teplota liatinových batérií a podľa toho aj miera vášho pozitívneho a čo sú všeobecne atraktívne?

Kde je plus a mínus

Na rozdiel od pokušenia moderného trhu s vykurovacím zariadením sú liatinové batérie dobré:

• dlhá služba až do pol storočia;
• odolné voči korózii;
• nedostatok špiny v dôsledku zvýšeného priemeru kanálov;

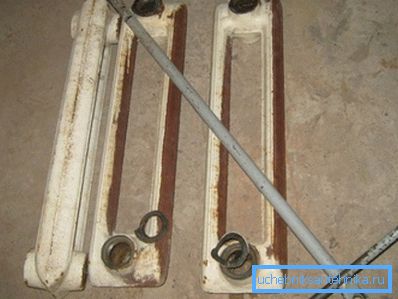

• schopnosť meniť počet sekcií;
• nízky hydraulický odpor;
• vysoký výkon;
• koncentrácia tepla v dôsledku značnej hrúbky stien a objemu vody vo vnútri;

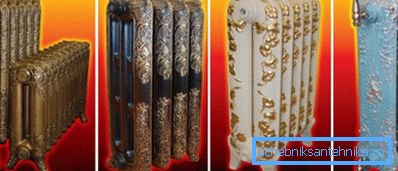

• dekoratívne a podlahové inštalácie (moderné vzorky);
• rôzne náklady - cena sa môže pohybovať od 400 do 6000 rubľov.

Akumulácia hrdze v priebehu času nemôže byť považovaná za významnú nevýhodu produktu, ale tu stojí za to pozorne sledovať nasledovné:

• sú ťažké. Jednoducho sú veľmi ťažké a ak jedna časť váži od 6 do 7 kg, budete potrebovať tucet z nich, a to ani v jednej miestnosti, ale aj hmotnosť objemu vody (1,35 litra);
• malý prenos tepla a nízka tepelná vodivosť materiálu;

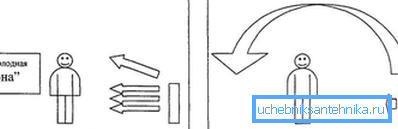

• šírenie tepla sa prejavuje žiarením a iba 20% konvekciou;
• nízka kompatibilita s vykurovacími systémami, ktoré už sú vybavené zariadeniami na reguláciu tepla, čo eliminuje spotrebu paliva.

Tradičná "liatina" MS-140, určená na vykurovanie rezidenčného sektoru, slúžila ako základ pre vznik nových modelov - MS-140-500, MS-140-300, MS 140-180. Môžu sa líšiť v hmotnostiach, kapacite, vzdialenosti v intershipe atď.

Kalkulačka vo vašich rukách

Najdôležitejším ukazovateľom batérie pre spotrebiteľa je jeho výkon alebo prenos tepla - pridelené množstvo tepla po určitú dobu. Keď poznáte prenos tepla z liatinových radiátorov, doslova nepreťažujte dom / apartmán a nezabezpečte Afriku.

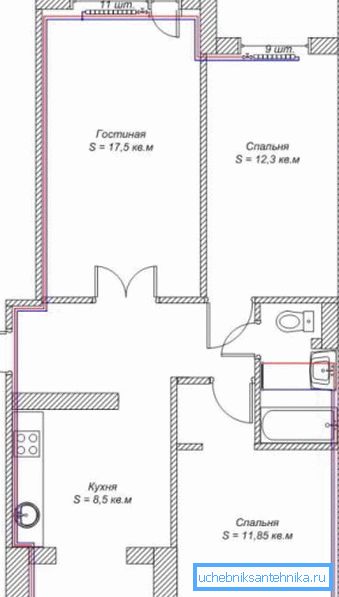

Niekoľko faktorov ovplyvní výpočet parametrov vykurovania:

• počet okien;
• výška stropu;
• izba;
• počet vonkajších stien;
• maximálna teplota pod zrážkou v regióne.

Požadovaný výkon bol vypočítaný niekoľkými spôsobmi, medzi ktorými môžete vybrať najmenej mätúce a pohodlné.

Venujte pozornosť! Nebojte sa, ak sa v dôsledku matematických operácií dostane zlomkové číslo. Zaokrúhľuje to veľkým spôsobom - malý "re" je vždy lepší ako malý "nie pred".

Elementárne, Watson

Základom tohto výpočtu je vonkajšia stena s oknami v panelovom dome (SNiP II-3-79). Ak má vaša miestnosť 1 stenu s 1 oknom, potom na každých 10 m2 potrebujete 1 kW výkonu chladiča. Dve vonkajšie steny zvýšia výkon na 1,3 kW.

Druhý jednoduchý spôsob, ako vypočítať priestor miestnosti s výškou stropu najmenej 2,5 m, čo je dosť 100 wattov na štvorec.

Vzorec má nasledujúcu formu:

S * 100 = N celkom, kde

• S - plocha miestnosti (dĺžka * šírka);
• Celkom N - celková tepelná kapacita.

Menovitý tepelný výkon sekcie chladiča z liatiny je v priemere 140 W a rozdelením Ntot týmto číslom môžete zistiť požadovaný počet sekcií.

Podľa hlasitosti

V tomto prípade sa pre matematické operácie používa nasledujúci vzorec:

h * s * Nm = N celkom, kde

• h je výška stropu;
• S je priestor miestnosti;
• Nm je štandardný výkon na 1 m3, čo je v priemere 41 W / m3.

Venujte pozornosť! Pri správnej izolácii a prítomnosti okien s dvojitým zasklením sa indikátor tepelnej energie zníži z 41 na 34 W na m 3.

Ak niekto zabudol na fyziku, výraz h * S môže byť nahradený symbolom V, čo znamená rovnaký objem - šírka * dĺžka * výška. V tomto prípade bude vzorec mať rovnakú hodnotu, ale bude vyzerať kratšie:

V * Nm = N celkom

Prenos tepla jednej časti liatinového radiátora sa vypočíta podobne ako v predchádzajúcej metóde: Ntotal / 140 W. A znova by sme nemali zabúdať, že navrhované výpočty sú založené na priemernom vnútornom rozmedzí +20 ° C a mínus na ulici. Preto by ste nemali zľavy na klimatickú zónu, v ktorej by radiátor mal poskytnúť komfort.

Venujte pozornosť! Ak je miestnosť hranatá alebo s balkónom, potom sa k vypočítanému výkonu (celkom N) pridá 20%. V obývacích miestnostiach je výsledný ukazovateľ počtu článkov batérie zaokrúhlený, v kuchyni - do menšej.

Nota bene

Keďže skúšky chladiča prebiehajú v laboratórnych podmienkach, niektoré údaje sa môžu počas prevádzky líšiť. Napríklad výrazne znížený deklarovaný tepelný výkon 1 sekcie zo žiarového železa pri 160 W pri skutočnej teplote chladiva v systéme od 60 do 70 ° C.

Tepelná izolácia problémových oblastí, najmä v súkromnom dome, ktorý je na zemi, vám ušetrí teplo:

• 200 W v priestore dverí vstup / balkón;
• 100 W v okne.

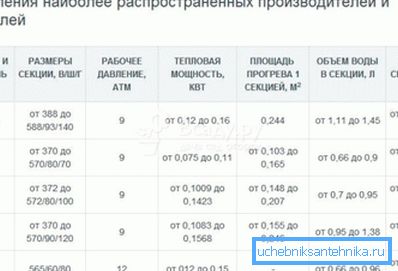

Venujte pozornosť! Nepoužívajte na exotické, ale lacné výrobky. Ak je kapacita úseku závitového otvoru vsuvky, prenos tepla zo žiarového telesa ms 140 je indikovaný ruským / bieloruským výrobcom, potom napríklad "čínština" nemusí mať takéto informácie. Je ťažké si predstaviť, čo riskujete.

Nevinné triky

Niekoľko jednoduchých trikov pomôže zvýšiť rozptyl tepla radiátora:

• Konštantné dodržiavanie čistoty povrchu výrobku - prach, najmä medzi úsekmi, výrazne zhoršuje proces výmeny tepla;
• správne farby povrchu - odstráňte starú vrstvu, odmasťujte, aplikujte základný náter (GF-021), farbu (PF, MA);

Venujte pozornosť! Tieto olejové smalty sú uvedené ako najdostupnejšie a optimálne. Pokyny v banke vám pomôžu vybrať si zvláštne prostriedky.

• inštalujte fóliu odrážajúcu teplo za radiátorom - to bude mimoriadne účinné na vonkajšej stene;
• skontrolovať "vnútra" výrobku pre ostružiny, ktoré sa môžu objaviť po pripojení k systému, je pre nich, že sa budú frakcie odpadu pridržiavať, akumulovať;
• ak vykonáte inštaláciu sami, nedovoľte batérii sklopiť - dôkladne naruší cirkuláciu chladiacej kvapaliny;

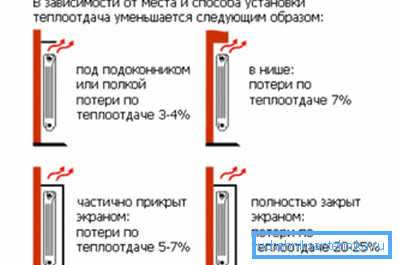

• dodržiavajte štandardné parametre umiestnenia batérie do steny, parapet;
• Neblokujte tok teplého vzduchu nábytkom, obrazovkami.

Na konci

Výber liatinových radiátorov v dome je podmienený finančnou príležitosťou, túžbou byť považovaný za znalca staroveku / technických inovácií, nostalgie alebo naliehavej potreby. Relatívne nevýhody prekrývajú absolútnu trvanlivosť výrobku a čistotu jeho vnútorného sveta. Návrh neskorších modelov je tak odlišný od predchádzajúcich modelov, že sa stanú nádhernou výzdobou miestnosti.

Video v tomto článku zobrazuje proces montáže liatinového chladiča.
